BEDIENUNGSANLEITUNG Rogue R1 BeamWash Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Rogue R1 Beam Wash finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 21,65 Fuß (6,6 m) nicht zu erwarten ist.
- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.
• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Rogue R1 Beam Wash mit Blendschutz

• N e ^® powerCON ^® iNetzkabel

- Omega-Hängebügel mit Befestigungsmaterial

- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Bis zu 4 Rogue R1 Beam Wash-Produkte mit 100 V, 5 Produkte mit 120 V, 8 Produkte mit 208 V, 9 Produkte mit 230 V oder 10 Produkte mit 240 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz	Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Rogue R1 Beam Wash kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Rogue R1 Beam Wash nutzt zur seiner Kontrollpersönlichkeiten: 14CH, 15CH, 19CH und 21CH eine 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Rogue R1 Beam Wash unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens ein Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

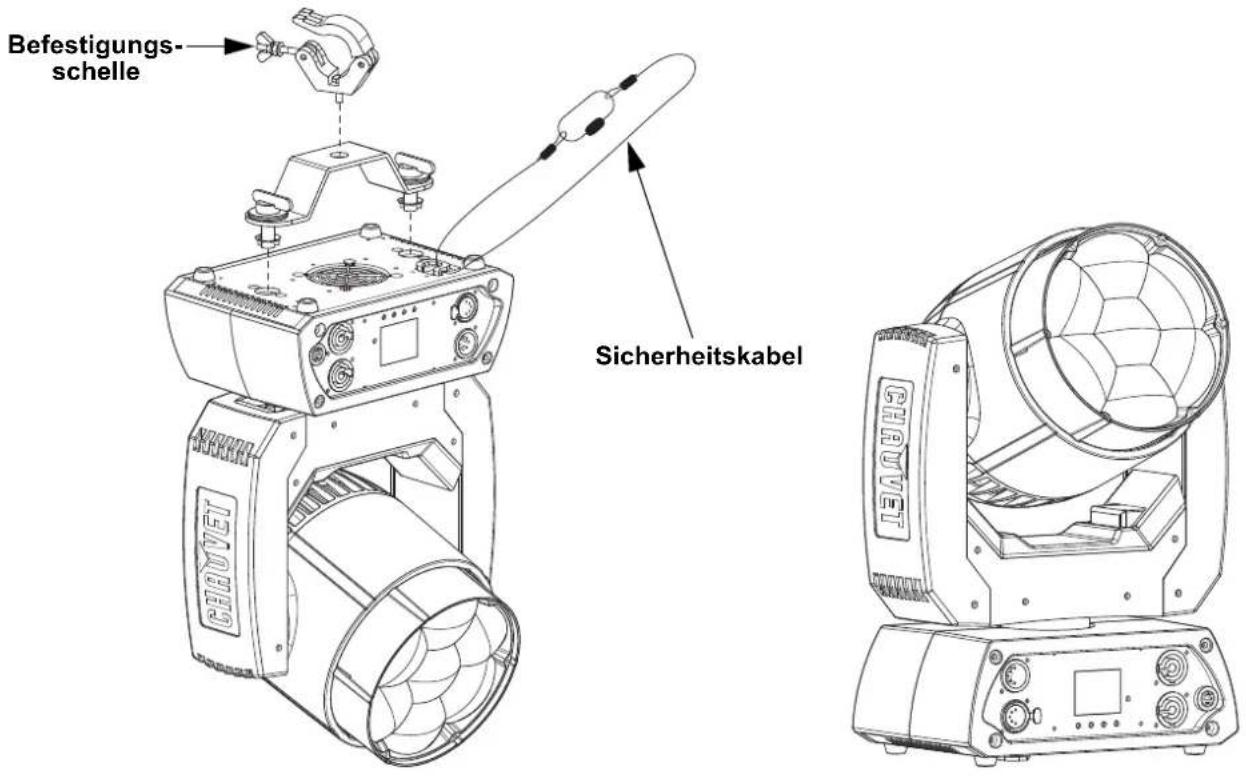

Montageansicht

Befestigungsschelle Sicherheitskabel

Montage über Kopf Oberflächenmontage

Versichern Sie sich, dass bei Verwendung von nur einer Befestigungsschelle eine Sicherungsschraube zum Einsatz kommt, um ein unbeabsichtigtes Lösen zu verhindern.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Menüstruktur

Die neueste Menükarte finden Sie auf der Rogue R1 Beam Wash-Produktseite unter www.chauvetprofessional.com

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die Startadresse ein
Run Mode	DMX	14CH		Wählt die DMX-Persönlichkeit aus
		15CH
		19CH
		21CH
	Auto Test Automatischer Test aller Funktionen
	Manual Test	Pan	000-255	Manuelle Steuerung und Test aller Einstellungen vom Bedienfeld aus
		Tilt
		Dimmer
		Shutter
		Red
		Green
		Blue
		White
		Zoom
Setup	Pan Reverse	OFF Schwenk Normal
		ON Umgekehrte Schwenkung
	Tilt Reverse	OFF Neigung Normal
		ON Umgekehrte Neigung
	Pan Angle	540 Schwenkungsbereich 540°
		360 Schwenkungsbereich 360°
		180 Schwenkungsbereich 180°
	Tilt Angle	230 Neigungsbereich 230°
		180 Neigungsbereich 180°
		90		Neigungsbereich 90°
	Fans	Auto		Lüfterdrehzahl gemäß Gerätetemperatur
		ECO		Lautloser Modus
		Full		Lüfterdrehzahl auf volle Drehzahl
	Display	OFF Anzeige schaltet aus
		ON Anzeige bleibt an
	Screen Rev	OFF Normale Anzeige
		ON Umgekehrte Anzeige
	Dimmer Curve	Linear		Stellt die Dimmungskurve ein
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Glatter Dimmergeschwindigkeit
		Fast		Schneller Dimmergeschwindigkeit
Hauptebene	Programmierebenen		Beschreibung
Setup (Fortsetzung)	PWM Option	600Hz			Legt die Frequenz der Puls-Weiten-Modulation fest
		1200Hz
		4000Hz
		6000Hz
		15000Hz
	LED R POWER	050–100 Stellt die rote LED			-Leistung ein
	LED G POWER	050–100 Stellt die grüne LED			-Leistung ein
	LED B POWER	050–100 Stellt die blaue LED			-Leistung ein
	LED W POWER	050–100 Stellt die weiße LED			-Leistung ein
	Red Shift	On Schaltet die rote Übergang ein oder aus(On setzt White Mode und Color calibration automatisch auf On)
		Off
	White Mode	On Kalibriert Weiß auf 7500K
		Off Verwendet maximale Ausgabewerte
		Custom	RED	000–255	Stellt den maximalen Wert der roten LED ein
			GREEN		Stellt den maximalen Wert der grünen LED ein
			BLUE		Stellt den maximalen Wert der blauen LED ein
			WHITE		Stellt den maximalen Wert der weißen LED ein
	Color Calibration	Off Verwendet den maximalen Ausgabewert
		On Verwendet maximale Ausgabewerte
		Custom	RED	100–255	Stellt den maximalen Wert der roten LED ein
			GREEN		Stellt den maximalen Wert der grünen LED ein
			BLUE		Stellt den maximalen Wert der blauen LED ein
	Reset Function	Pan/Tilt	NO		Setzt einzelne oder alle Funktionen ab Start zurück
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Set				Setzt auf die standardmäßigen Werkseinstellungen zurück
Sys Info	Fixture Information	Ver V_Zeigt die Firmware-Version an
		Running Mode __ Zeigt den aktuellelen Betriebsmodus an
		DMX Address __ Zeigt die aktuelleDMX-Startadresse an
		Temperature __			Zeigt die aktuelle Temperatur in °C an
		Fixture Time __			Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
		UID:		______	Zeigt die Produkt-UID an

DMX Werte

14CH	15CH	19CH	21CH	Funktion	Wert	Prozent/Einstellung
1	1	1	1	S c h w	e n k u n g	000 ⇔ 255 C
2	2	2	2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3	3	3	3	Neigung	000 ⇔ 255	0–100%
4	4	4	4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	5	5	5	S/N Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6	6	6	6	D i m m	e r	000 ⇔ 255 0–100%
-	7	7	7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
7	8	8	8	S t r o	000 ⇔ 019Aus020 ⇔ 024Ein025 ⇔ 064Stroboskop, schnell bis langsam065 ⇔ 069Ein070 ⇔ 084Stroboskop 100-0%, schnell bis langsam085 ⇔ 089Ein090 ⇔ 104Stroboskop 0-100%, schnell bis langsam105 ⇔ 109Ein110 ⇔ 124Zufalls-Strobe, schnell bis langsam125 ⇔ 129Ein130 ⇔ 144Zufalls-Strobe 100-0%, schnell bis langsam145 ⇔ 149Ein150 ⇔ 164Zufalls-Strobe 0-100%, schnell bis langsam165 ⇔ 169Ein170 ⇔ 184Pulse-Strobe, schnell bis langsam185 ⇔ 189Ein190 ⇔ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇔ 209Ein210 ⇔ 224Stroboskop 100-0-100%, schnell bis langsam225 ⇔ 229Ein230 ⇔ 244Pulse-Strobe, schnell bis langsam245 ⇔ 255Ein	AusEinStroboskop, schnell bis langsamEinStroboskop 100-0%, schnell bis langsamEinStroboskop 0-100%, schnell bis langsamEinZufalls-Strobe, schnell bis langsamEinZufalls-Strobe 100-0%, schnell bis langsamEinZufalls-Strobe 0-100%, schnell bis langsamEinPulse-Strobe, schnell bis langsamEinZufalls Pulse-Strobe, schnell bis langsamEinStroboskop 100-0-100%, schnell bis langsamEinPulse-Strobe, schnell bis langsamEin
8	9	9	9	Rot	000 ⇔ 255	0–100%
-	-	10	10	Fein rot	000 ⇔ 255	Feinkontrolle (16-Bit)
9	10	11	11	Grün	000 ⇔ 255	0–100%
-	-	12	12	Fein grün	000 ⇔ 255	Feinkontrolle (16-Bit)
10	11	13	13	Blau	000 ⇔ 255	0–100%
-	-	14	14	Fein blau	000 ⇔ 255	Feinkontrolle (16-Bit)
11	12	15	15	Weiß	000 ⇔ 255	0–100%
-	-	16	16	Fein weiß	000 ⇔ 255000 ⇔ 004	Feinkontrolle (16-Bit)Keine Funktion
					005 ⇔ 009	Farb 1
					010 ⇔ 014	Farb 2
					015 ⇔ 019	Farb 3
					020 ⇔ 024	Farb 4
					025 ⇔ 029	Farb 5
					030 ⇔ 034	Farb 6
					035 ⇔ 039	Farb 7
					040 ⇔ 044	Farb 8
					045 ⇔ 049	Farb 9
					050 ⇔ 054	Farb 10
					055 ⇔ 059	Farb 11
					060 ⇔ 064	Farb 12
					065 ⇔ 069	Farb 13
					070 ⇔ 074	Farb 14
					075 ⇔ 079	Farb 15
					080 ⇔ 084	Farb 16
					085 ⇔ 089	Farb 17
					090 ⇔ 094	Farb 18
					095 ⇔ 099	Farb 19
					100 ⇔ 104	Farb 20
					105 ⇔ 109	Farb 21
					110 ⇔ 114	Farb 22
					115 ⇔ 119	Farb 23
					120 ⇔ 124	Farb 24
					125 ⇔ 129	Farb 25
					130 ⇔ 134	Farb 26
					135 ⇔ 139	Farb 27
					140 ⇔ 144	Farb 28
					145 ⇔ 149	Farb 29
					150 ⇔ 154	Farb 30
					155 ⇔ 159	Farb 31
					160 ⇔ 164	Farb 32
					165 ⇔ 169	Farb 33
					170 ⇔ 174	Farb 34
					175 3200K
					176 4000K
					177 5600K
					178 6500K
					179 Keine Funktion
					180 ⇔ 201	Regenbogenfarben kreiseln, schnell bis langsam
					202 ⇔ 207	Halten
					208 ⇔ 229	Regenbogenfarben kreiseln umgekehrt, schnell bis langsam
					230 ⇔ 234	Keine Funktion
					235 ⇔ 249	Augenblicklich Farbänderung, schnell bis langsam
					250 ⇔ 255	Keine Funktion
13	14	18	18	Zoom	000 ⇔ 255000 ⇌ 007	0–100%Keine Funktion
					008 ⇌ 023	Bewegungsmakro 1
					024 ⇌ 039	Bewegungsmakro 2
					040 ⇌ 055	Bewegungsmakro 3
					056 ⇌ 071	Bewegungsmakro 4
					072 ⇌ 087	Bewegungsmakro 5
					088 ⇌ 103	Bewegungsmakro 6
					104 ⇌ 119	Bewegungsmakro 7
					120 ⇌ 135	Bewegungsmakro 8
					136 ⇌ 151	Bewegungsmakro 9
					152 ⇌ 167	Bewegungsmakro 10
					168 ⇌ 183	Bewegungsmakro 11
					184 ⇌ 199	Bewegungsmakro 12
					200 ⇌ 215	Bewegungsmakro 13
					216 ⇌ 231	Bewegungsmakro 14
					232 ⇌ 247	Bewegungsmakro 15
					248 ⇌ 255	Bewegungsmakro 16
-	-	-	20	Makrogeschwindigkeit	000 ⇌ 255	Bewegungsmakrogeschwindigkeit, schnell bis langsam
					000 ⇌ 009	Keine Funktion
					010 ⇌ 014	Während Schwenkung/Neigung verdunkeln
					015 ⇌ 049	Keine Funktion
					050 ⇌ 054	Schwenkung zurücksetzen
					055 ⇌ 059	Neigung zurücksetzen
					060 ⇌ 064	Zoom zurücksetzen
					065 ⇌ 069	Keine Funktion
					070 ⇌ 074	Reset all
					075 ⇌ 079	Keine Funktion
					080 ⇌ 084	Umgekehrte Schwenkung und Neigung
					085 ⇌ 089	Umgekehrte Schwenkung
					090 ⇌ 094	Umgekehrte Neigung
					095 ⇌ 099	Schwenk Normal
					100 ⇌ 104	Neigung Normal
					105 ⇌ 109	Schwenk und Neigung Normal
					110 ⇌ 114	Roter Übergang aktiviert
					115 ⇌ 119	Roter Übergang deaktiviert
					120 ⇌ 124	Lüfter im ECO-Modus
					125 ⇌ 129	Lüfter bei voller Geschwindigkeit
					130 ⇌ 134	Automatische Geschwindigkeit des Lüfters
					135 ⇌ 139	Schneller Dimmungskurve
					140 ⇌ 144	Glatter Dimmungskurve
					145 ⇌ 149	Lineare Kurve
					150 ⇌ 154	Quadratische Kurve
					155 ⇌ 159	I Quadratische Kurve
					160 ⇌ 164	S-Kurve
					165 ⇌ 169	Weißmodus ein
					170 ⇌ 174	Weißmodus aus
					175 ⇌ 179	Farbkalibrierung aus (einfarbig)
					180 ⇌ 184	Farbkalibrierung ein (einfarbig)
					185 ⇌ 239	Keine Funktion
					240 ⇌ 247	Farbkalibrierung ein
					248 ⇌ 255	Farbkalibrierung aus
