MANUAL DE USUARIO Rogue R1 BeamWash Chauvet

La Guía de Referencia Rápida (GRR) del Rogue R1 Beam Wash contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 21,65' (6,6 m).
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.

- La luminaria está destinada exclusivamente a un uso profesional.

- NO abra este producto. No contiene piezas reparables por el usuario.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y

2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

- Rogue R1 Beam Wash con pantalla antirreflectante

- Cable de alimentación Neutrik ^ powerCON ^

- Soporte Omega con material de montaje

- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Es posible enlazar hasta 4 productos Rogue R1 Beam Wash a 100 V, 5 productos a 120 V, 8 productos a 208 V, 9 productos a 230 V o 10 productos a 240 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Rogue R1 Beam Wash funcionará con un controlador DMX usando una conexión serie DMX de 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Rogue R1 Beam Wash usa una conexión de datos DMX normal para sus personalidades: 14CH, 15CH, 19CH y 21CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Rogue R1 Beam Wash admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

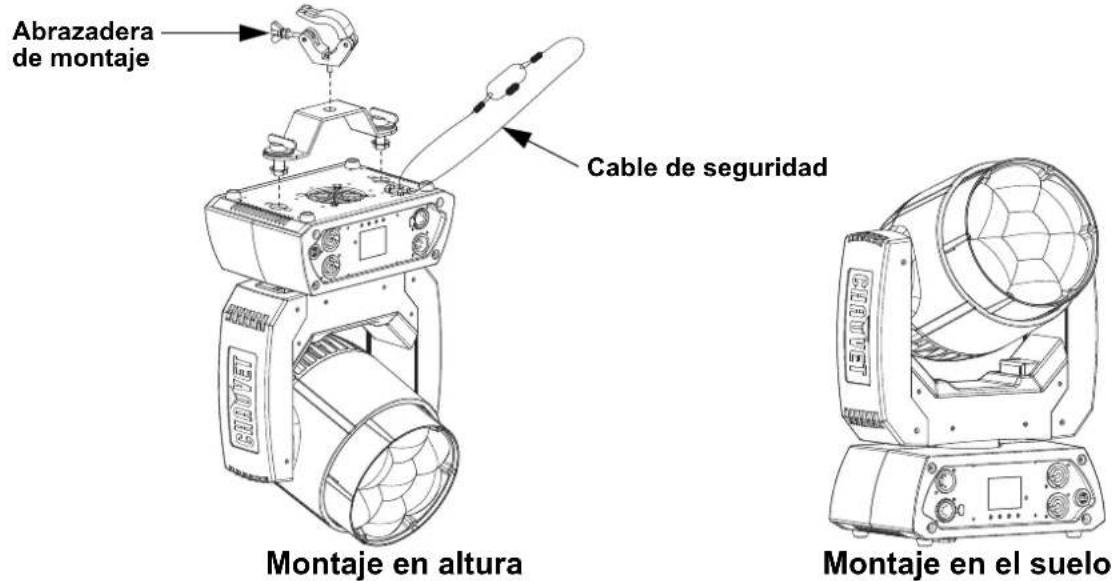

Diagrama de Montaje del Producto

Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera con tornillo prisionero para evitar que se afloje accidentalmente.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Mapa de Menú

Consulte la página del producto Rogue R1 Beam Wash en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel principal	Niveles de Programación Descripción
Address 001-512 Configura la dirección de inicio
Run Mode	DMX	14CH		Selecciona la personalidad DMX
		15CH
		19CH
		21CH
	Auto Test Prueba automática de todas las funciones
	Manual Test	Pan	000-255	Controlar y probar todas las funciones a través del panel de control
		Tilt
		Dimmer
		Shutter
		Red
		Green
		Blue
		White
		Zoom
Setup	Pan Reverse	OFF Panorámica normal
		ON Panorámica inversa
	Tilt Reverse	OFF Inclinación normal
		ON Inclinación inversa
	Pan Angle	540 Rango de panorámica: 540°
		360 Rango de panorámica: 360°
		180 Rango de panorámica: 180°
	Tilt Angle	230 Rango de inclinación: 230°
		180 Rango de inclinación: 180°
		90 Rango de inclinación: 90°
	Fans	Auto		Velocidad del ventilador según la temperatura del producto
		ECO Modo silencioso
		Full		Velocidad del ventilador siempre alta
	Display	OFF La pantalla se apaga
		ON La pantalla permanece encendida
	Screen Rev	OFF Pantalla normal
		ON Pantalla inversa
	Dimmer Curve	Linear		Configura la curva del atenuador
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Velocidad de atenuador suave
		Fast		Velocidad de atenuador rápido

Nivel principal	Niveles de Programación				Descripción
Setup (cont.)	PWM Option	600Hz			Selecciona la frecuencia de emisión PWM
		1200Hz
		4000Hz
		6000Hz
		15000Hz
	LED R POWER	050-100 Establece la potencia de los LED rojos
	LED G POWER	050-100 Establece la potencia de los LED verdes
	LED B POWER	050-100 Establece la potencia de los LED azules
	LED W POWER	050-100 Establece la potencia de los LED blancos
	Red Shift	On			Apaga o enciende el cambio a rojo(On establece automáticamente White Mode y Color calibration a On)
		Off
	White Mode	On Calibra blanco a 7500K
		Off Utiliza valores de salida máximos
		Custom	RED	Establece el valor máximo de LED rojo
			GREEN Establece el valor 000-255	máximo de LED verde
			BLUE Establece el valor m	máximo de LED azul
			WHITE Establece el valor	máximo de LED blanco
	Color Calibration	Off Utiliza los valores máximos de salida
		On Utiliza valores de salida máximos
		Custom	RED	Establece el valor máximo de LED rojo
			GREEN Establece el valor 00-255	máximo de LED verde
			BLUE Establece el valor m	máximo de LED azul
	Reset Function	Pan/Tilt	NO		Restablece las funciones individuales o todas las funciones desde el arranque
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Set				Restablece el dispositivo a la configuración de fábrica
Sys Info	System Information	Ver V_Muestra la versión de firmware
		Running Mode __ Muestra el modo de ejecución actual
		DMX Address __ Muestra la dirección de inicio actual
		Temperature __			Muestra la temperatura del producto en °C
		Fixture Time	--------		Muestra el número de horas que el producto ha estado encendido
		UID:	--------		Muestra el UID del producto

Valores DMX

14CH	15CH	19CH	21CH	Función Valor Porcentaje/Configuración
1	1	1	1	P	a	n	o	r	á
2	2	2	2	Panorámica fino			000 ⇔ 255	Control fino (16 bits)
3	3	3	3	l	n	c	l	i	n
4	4	4	4	Inclinación fino			000 ⇔ 255	Control fino (16 bits)
5	5	5	5	Velocidad de pan/inclina			000 ⇔ 255	Rápido a lento
6	6	6	6	A	t	e	n	u	a
-	7	7	7	Atenuador fino			000 ⇔ 255	d	o
								r	o
								000 ⇔ 255	Control fino (16 bits)
7	8	8	8	E	s	t	r	000 ⇔ 019	Apagado
								020 ⇔ 024	Encendido
								025 ⇔ 064	Estroboscopio, rápido a lento
								065 ⇔ 069	Encendido
								070 ⇔ 084	Estroboscopio 100-0%, rápido a lento
								085 ⇔ 089	Encendido
								090 ⇔ 104	Estroboscopio 0-100%, rápido a lento
								105 ⇔ 109	Encendido
								110 ⇔ 124	Estroboscopio aleatorio, rápido a lento
								125 ⇔ 129	Encendido
								130 ⇔ 144	Estroboscopio aleatorio 100-0%, rápido a lento
								145 ⇔ 149	Encendido
								150 ⇔ 164	Estroboscopio aleatorio 0-100%, rápido a lento
								165 ⇔ 169	Encendido
								170 ⇔ 184	Estroboscopio pulso, rápido a lento
								185 ⇔ 189	Encendido
								190 ⇔ 204	Estroboscopio pulso aleatorio, rápido a lento
								205 ⇔ 209	Encendido
								210 ⇔ 224	Estroboscopio 100-0-100%, rápido a lento
								225 ⇔ 229	Encendido
								230 ⇔ 244	Estroboscopio pulso, rápido a lento
								245 ⇔ 255	Encendido
8	9	9	9	Rojo			000 ⇔ 255	0-100%
-	-	10	10	Rojo fino			000 ⇔ 255	Control fino (16 bits)
9	10	11	11	Verde			000 ⇔ 255	0-100%
-	-	12	12	Verde fino			000 ⇔ 255	Control fino (16 bits)
10	11	13	13	Azul			000 ⇔ 255	0-100%
-	-	14	14	Azul fino			000 ⇔ 255	Control fino (16 bits)
11	12	15	15	Blanco			000 ⇔ 255	0-100%
-	-	16	16	Blanco fino			000 ⇔ 255	Control fino (16 bits)
14CH	15CH	19CH	21CH	Función			Valor	Porcentaje/Configuración
							000 ⇔ 004	Sin función
							005 ⇔ 009	Color 1
							010 ⇔ 014	Color 2
							015 ⇔ 019	Color 3
							020 ⇔ 024	Color 4
							025 ⇔ 029	Color 5
							030 ⇔ 034	Color 6
							035 ⇔ 039	Color 7
							040 ⇔ 044	Color 8
							045 ⇔ 049	Color 9
							050 ⇔ 054	Color 10
							055 ⇔ 059	Color 11
							060 ⇔ 064	Color 12
							065 ⇔ 069	Color 13
							070 ⇔ 074	Color 14
							075 ⇔ 079	Color 15
							080 ⇔ 084	Color 16
							085 ⇔ 089	Color 17
							090 ⇔ 094	Color 18
							095 ⇔ 099	Color 19
							100 ⇔ 104	Color 20
							105 ⇔ 109	Color 21
							110 ⇔ 114	Color 22
							115 ⇔ 119	Color 23
							120 ⇔ 124	Color 24
							125 ⇔ 129	Color 25
							130 ⇔ 134	Color 26
							135 ⇔ 139	Color 27
							140 ⇔ 144	Color 28
							145 ⇔ 149	Color 29
							150 ⇔ 154	Color 30
							155 ⇔ 159	Color 31
							160 ⇔ 164	Color 32
							165 ⇔ 169	Color 33
							170 ⇔ 174	Color 34
							175 3200K
							176 4000K
							177 5600K
							178 6500K
							179 Sin función
							180 ⇔ 201	Desplazamiento de color, rápido a lento
							202 ⇔ 207	Mantener
							208 ⇔ 229	Desplazamiento inverso de color, rápido a lento
							230 ⇔ 234	Sin función
							235 ⇔ 249	Cambio instantáneo de color, rápido a lento
							250 ⇔ 255	Sin función
13	14	18	18	Zoom			000 ⇔ 255	0–100%

14CH	15CH	19CH	21CH Función Valor Porcentaje/Configuración
--	19 Macros de movimiento			000 ⇔ 007	Sin función
				008 ⇔ 023	Macro de movimiento 1
				024 ⇔ 039	Macro de movimiento 2
				040 ⇔ 055	Macro de movimiento 3
				056 ⇔ 071	Macro de movimiento 4
				072 ⇔ 087	Macro de movimiento 5
				088 ⇔ 103	Macro de movimiento 6
				104 ⇔ 119	Macro de movimiento 7
				120 ⇔ 135	Macro de movimiento 8
				136 ⇔ 151	Macro de movimiento 9
				152 ⇔ 167	Macro de movimiento 10
				168 ⇔ 183	Macro de movimiento 11
				184 ⇔ 199	Macro de movimiento 12
				200 ⇔ 215	Macro de movimiento 13
				216 ⇔ 231	Macro de movimiento 14
				232 ⇔ 247	Macro de movimiento 15
				248 ⇔ 255	Macro de movimiento 16
-	-	-	2	Velocidad de macro de movimiento	000 ⇔ 255 Velocidad de macro de movimiento, rápido a lento
14 15	19 21			Control(5 segundos de retraso de activación)	000 ⇔ 009 Sin función
					010 ⇔ 014 Oscuro durante panorámica/inclinación
					015 ⇔ 049 Sin función
					050 ⇔ 054 Reiniciar panorámica
					055 ⇔ 059 Reiniciar inclinación
					060 ⇔ 064 Reiniciar zoom
					065 ⇔ 069 Sin función
					070 ⇔ 074 Reiniciar todos
					075 ⇔ 079 Sin función
					080 ⇔ 084 Movimiento panorámico y inclinación inversa
					085 ⇔ 089 Movimiento panorámico inversa
					090 ⇔ 094 Movimiento inclinación inversa
					095 ⇔ 099 Movimiento panorámico normal
					100 ⇔ 104 Movimiento inclinación normal
					105 ⇔ 109 Movimiento panorámico y inclinación normal
					110 ⇔ 114 Enciende cambio a rojo
					115 ⇔ 119 Apaga cambio a rojo
					120 ⇔ 124 Modo de ventilador ECO
					125 ⇔ 129 Velocidad de ventilador máxima
					130 ⇔ 134 Ventilador automático
					135 ⇔ 139 Curva del atenuador rápido
					140 ⇔ 144 Curva del atenuador suave
					145 ⇔ 149 Curva linear
					150 ⇔ 154 Curva Square
					155 ⇔ 159 Curva I Square
					160 ⇔ 164 SCurva
					165 ⇔ 169 Modo blanco encendido
					170 ⇔ 174 Modo blanco apagado
					175 ⇔ 179 Calibración de color desactivada (color único)
					180 ⇔ 184 Calibración de color activada (color único)
					185 ⇔ 239 Sin función
					240 ⇔ 247 Calibración de color activada
					248 ⇔ 255 Calibración de color desactivada

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]
