MODE D'EMPLOI Maverick Storm 1 Spot Chauvet

A Propos de ce Manuel

Le manuel de référence (MR) du Maverick Storm 1 Spot reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le Manuel d'Utilisation sur www.chauvetprofessional.com for pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
• Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
  • Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
• N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.
• N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
  • La température de démarrage minimale est de -20^ ( -4^ ). Ne pas démarrer l'appareil à des températures plus basses.
• La température ambiante minimale est de -30^ (-22°F). Ne pas utiliser l'appareil à des températures plus basses.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Avertissement à l'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites de la FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou fonctionner conjointement avec une autre antenne ou un autre émetteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce qui est Inclus

• Maverick Storm 1 Spot

- 2 fixations Omega sans matériel de montage

- Un cordon d'alimentation Seetronic Powerkon IP65

• Un Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Connexion Électrique

Il est possible connecter 1 produit Maverick Storm 1 Spot à 100 V, jusqu'à 2 produits à 120 V, 3 produits à 208 V, ou 4 produits à 230 V ou 240 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis cruciforme, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Maverick Storm 1 Spot fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Maverick Storm 1 Spot utilise une connexion de données DMX standard pour ses personnalités DMX: 33Ch et 26Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexions du signal

Vous pouvez relier le Maverick Storm 1 Spot à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX, une connexion Ethernet ou les deux à la fois. En cas d'utilisation du Maverick Storm 1 Spot conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™, sACN ou Kling-Net, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.

Connexions Art-Net™

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transferer de grandes quantites de donnees DMX512 en utilisant une connexion etherCON RJ45 sur un grand reseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats. Art-Net™ concu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexions sACN

Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour. transporter des données DMX512 par IP ou tout autre réseau compatible ACN. L'ACN est maintenu par la PLASA (Professional Lighting and Sound Association).

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Maverick Storm 1 Spot supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Montage

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

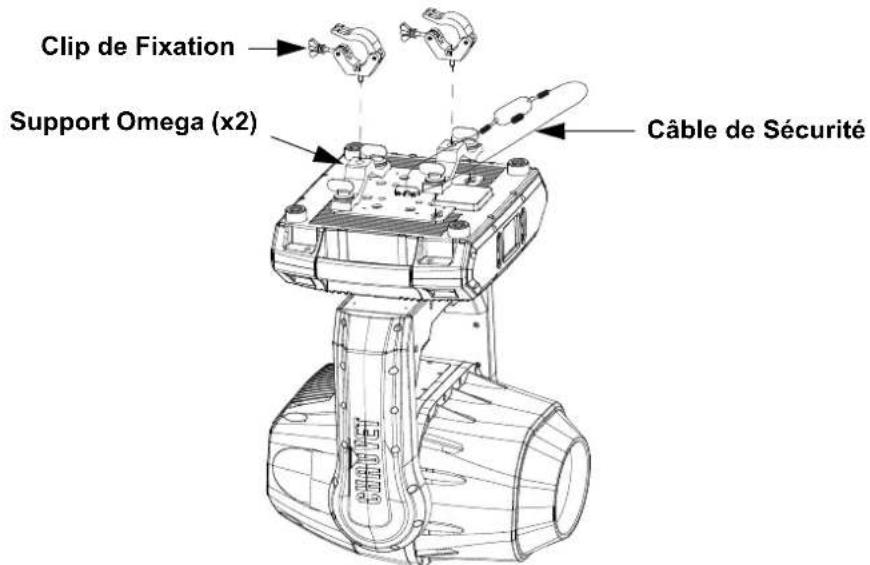

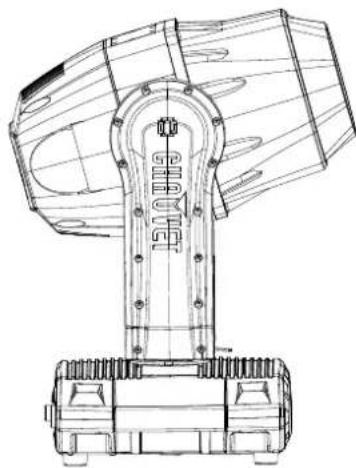

Schéma de Montage de l'appareil

Clip de Fixation Support Omega (x2) Câble de Sécurité

Montage an Hauteur Montage au Sol

Description du Tableau de Commandes

Bouton	Nom Fonction
		Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction
		Permet de sortir du menu ou de la fonction en cours
		Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction
		Permet de se déplacer vers la gauche dans le menu
		Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection
		Permet de se déplacer vers la droite dans le menu

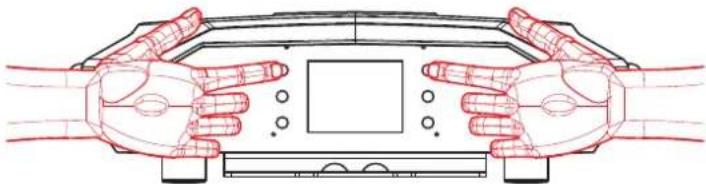

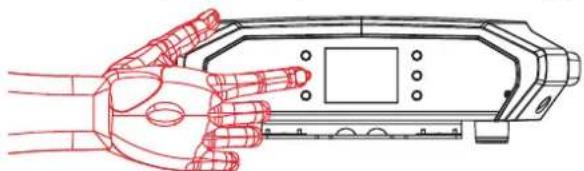

Affichage à piles

Appuyez sur la touche et maintenez-la enfoncée jusqu'à ce que l'écran du menu apparaisse (environ 15 secondes).

Le Mode de technicien désactive les moteurs de panoramique et d'inclinaison, permettant ainsi de viser manuellement la sortie du produit. Pour activer le mode de technicien du Maverick Storm 1 Spot, maintenez les touches et enfoncées pendant la mise sous tension du produit. Lorsque le produit est éteint puis rallumé, les fonctions de panoramique et d'inclinaison retournent à leur fonction normale.

Reportez-vous à la page du produit Maverick Storm 1 Spot sur www.chauvetprofessional.com pour la dernière carte des menu.

Niveau Principal	Niveaux de Programmation Description
Address 000-512 Paramétrage réseau
Network Setup	IP Mode	Manual	Sélection du mode IP DHCP
		Static
	Universe 000-255 Permet de définir l'univers
	Ip ____.	____.____.__ Paramétrage de l'IP
	SubMask ____.Masque de sous-réseau
Personality	DMX 26CH	NO	Sélection de DMX avec 26 canaux
		YES
	DMX 33CH	NO	Sélection de DMX avec 33 canaux
		YES
Settings	Control Mode	DMX	Sélection du signal
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO	Permet d'inverser le balayage
		YES
	Tilt Reverse	NO	Permet d'inverser le basculement
		YES
	Screen Reverse	NO	Inversion manuelle ou automatique de l'écran YES
		AUTO
	Pan Angle	540	Permet de modifier l'angle de balayage 360
		180
	Tilt Angle	270	Permet de modifier l'angle de basculement 180
		90
	BL. O. P/T Move	NO	Activer/désactiver le noir général XY
		YES
	BL. O. Color Move	NO	Activer/désactiver l'extinction des couleurs
		YES
	BL. O. Gobo Move	NO	Activer/désactiver l'extinction du gobo
		YES
	Lock Screen	NO	Boutons de verrouillage et l'écran tactile
		YES
	Swap XY	NO	Permet de permuter le balayage et le basculement
		YES
	WDMX Reset	NO	Permet de réinitialiser le DMX sans fil
		YES
	Backlight Timer	30S	Permet d'éteindre automatiquement le rétro-éclairage après un laps de temps définit
		1M
		5M
		ON
	Loss of Data	Hold	Paramétrage de la perte de données
		Close
	Fans	Auto	Permet de modifier le mode de vitesse du ventilateur
		Full
		ECO

Niveau Principal	Niveaux de Programmation Description
Settings (suite)	Theatrical Dimming	ON		Activer / désactiver la gradation théâtrale
		OFF
	Dimmer Curve	Linear		Permet de définir la courbe de gradation
		Square
		I Squa
		SCurve
	PWM Option	600Hz		Permet de sélectionner la fréquence de sortie MLI
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	Smart Zoom	OFF		Activer / désactiver la fonction de zoom intelligent
		ON
	Beam Correction	OFF		Activer / désactiver la correction du faisceau
		ON
	Preset Select	PRESET A		Options de menu des préréglages enregistrés PRESET E
		PRESET C
	Preset Sync	NO Permet de transférer les options de menu des préréglages enregistrés vers d'autres appareils Maverick Storm 1 Spot de la chaîne DMX en guirlande
		YES
	Reset Function	Pan/Tilt	NO YES	Permet de réinitialiser au paramétrage d'usine chaque fonction
		Iris/Prism
		Color/CMY
		Gobo/Gobo Rotate
		Frost
		All
	Factory Settings	NO		Permet de réinitialiser toutes les fonctions au paramétrage d'usine
		YES
Test	Auto Test Test automatisé de l'appareil
	Manual Test	Pan	000-255	Test individuel de chaque fonction/canal
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
Niveau Principal	Niveaux de Programmation			Description
Test (suite)	Manual Test (suite)	Animation Rotate	000-255	Test individuel de chaque fonction/canal
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V_ Version courante
		Running Mode	---	Mode courant
		DMX Address	---
		Temperature	__ Température courante
		Fixture Hours	____ Durée d'activation courante
		Ip ____	___ Adresse IP courante
		SubMask ____	___ Affiche le masque de sous-réseau actuel
		MAC ____	___ Adresse MAC
	Fan Information	Base Fan1 Speed	-----	Visualiser le paramétrage de vitesse
		Base Fan2 Speed	-----
		head Fan1 Speed	-----
		head Fan2 Speed	-----
	Error Information	------ Apparait à l'écran
	Channel Information	Frequency Hz		Statut de chaque canal
		Pan	000-255
		Pan Fine
		Tilt
		Tilt Fine		Statut de chaque canal
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Focus
Information (suite)	Channel Information (suite)	Focus Fine	000–255 Statut de chaque canal
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function

Valeurs DMX

26CH	33CH	Fonction	Valeur	Pourcentage/Configuration
1 1 Balayage		000 ⇔ 255 0–100%
2	2	Balayage Fin	000 ⇔ 255	0–100%
3 3 Basculement		000 ⇔ 255 0–100%
4	4	Basculement Fin	000 ⇔ 255	0–100%
5	5	Vitesse de Balayage/Basculement	000 ⇔ 255	0–100%
6	6	Gradateur	000 ⇔ 255	0–100%
-	7	Gradateur fin	000 ⇔ 255	0–100%
7	8	Obturateur	000 ⇔ 003	Fermé
			004 ⇔ 007	Ouvert
			008 ⇔ 076	Lent à rapide
			077 ⇔ 145	Effet de pulsation lent à rapide
			146 ⇔ 215	Effet aléatoire lent à rapide
			216 ⇔ 255	Ouvert
8 9 Obturateur		Virtuel	000 ⇔ 001	Pas de fonction
			002 ⇔ 128	Stroboscope vibrant, rapide à lent
			129 ⇔ 255	Apparition en fondu / disparaître, rapide pour ralentir
9	10	Cyan	000 ⇔ 255	0–100%
10	11	Magenta	000 ⇔ 255	0–100%
11	12	Jaune	000 ⇔ 255	0–100%
12	13	CTO	000 ⇔ 255	0–100%
13	14	Roue de Couleurs	000 ⇔ 006	Ouvert
			007 ⇔ 013	Rouge
			014 ⇔ 020	Orange
			021 ⇔ 027	Vert
			028 ⇔ 034	Bleu
			035 ⇔ 041	Magenta
			042 ⇔ 048	UV
			049 ⇔ 059	CTO
			060 ⇔ 187	Couleurs séparées
			188 ⇔ 219	Défilement horaire de couleur, rapide à lent
			220 ⇔ 223	Arrêt
			224 ⇔ 255	Défilement de couleur dans le sens antihoraire, lent à rapide

26CH 33CH Fonction Valeur Pourcentage/Configuration
14 15		Roue de Gobo en rotation 1	000 ⇔ 007 Ouvert008 ⇔ 015 Gobo 1 (Voilier)016 ⇔ 023 Gobo 2 (Point radial)024 ⇔ 031 Gobo 3 (Lame de tondeuse)032 ⇔ 039 Gobo 4 (Des boulons)040 ⇔ 047 Gobo 5 (Verre de douche)048 ⇔ 055 Gobo 6 (Nuages balistiques)056 ⇔ 063 Gobo 7 (Quatre yeux)064 ⇔ 071 Tremblement Gobo 7072 ⇔ 079 Tremblement Gobo 6080 ⇔ 087 Tremblement Gobo 5088 ⇔ 095 Tremblement Gobo 4096 ⇔ 103 Tremblement Gobo 3104 ⇔ 111 Tremblement Gobo 2112 ⇔ 119 Tremblement Gobo 1120 ⇔ 127 Ouvert128 ⇔ 191 Défilement horaire de gobo, rapide à lent192 ⇔ 255 Défilement antihoraire de gobo, lent à rapide
15 16	Rotation 1 de Gobo		000 ⇔ 063 Index de rotation de gobo064 ⇔ 145 Rotation horaire, lent à rapide146 ⇔ 151 Arrêt152 ⇔ 231 Rotation antihoraire, lent à rapide232 ⇔ 255 Effet de rebond
-	17	Roue de Gobos 1 Index d'incrémentation	000 ⇔ 255 0–100%
16 18	Roue de Gobo statique 2		000 ⇔ 005 Ouvert006 ⇔ 011 Gobo 1 (Faisceau de lumière)012 ⇔ 017 Gobo 2 (Les bars)018 ⇔ 023 Gobo 3 (Cercles)024 ⇔ 029 Gobo 4 (Briser)030 ⇔ 035 Gobo 5 (Points)036 ⇔ 041 Gobo 6 (Circuits)042 ⇔ 047 Gobo 7 (Triangles)048 ⇔ 053 Gobo 8 (Forêt)054 ⇔ 063 Gobo 9 (Arcs en ciel)064 ⇔ 069 Tremblement Gobo 9070 ⇔ 075 Tremblement Gobo 8076 ⇔ 081 Tremblement Gobo 7082 ⇔ 087 Tremblement Gobo 6088 ⇔ 093 Tremblement Gobo 5094 ⇔ 099 Tremblement Gobo 4100 ⇔ 105 Tremblement Gobo 3106 ⇔ 111 Tremblement Gobo 2112 ⇔ 117 Tremblement Gobo 1118 ⇔ 127 Ouvert128 ⇔ 191 Défilement horaire de gobo, rapide à lent192 ⇔ 255 Défilement antihoraire de gobo, lent à rapide
17	19	Roue d'animation	000 ⇔ 255 0–100%
18 20		Roue d'animation en rotation	000 ⇔ 124 Rotation horaire, lent à rapide125 ⇔ 130 Arrêt131 ⇔ 255 Rotation antihoraire, lent à rapide

26CH	33CH	Fonction	Valeur	Pourcentage/Configuration
19	21	Mise au Point	000 ⇔ 255	0–100%
-	22	Mise au Point Fine	000 ⇔ 255	0–100%
-23	Mise au	Point Automatique	000 ⇔ 010	Aucune fonction
			011 ⇔ 030	0 à 5m
			031 ⇔ 050	6 m
			051 ⇔ 070	7 m
			071 ⇔ 090	8 m
			091 ⇔ 110	9 m
			111 ⇔ 130	10 m
			131 ⇔ 150	12,5 m
			151 ⇔ 170	15 m
			171 ⇔ 190	17,5 m
			191 ⇔ 210	20 à 60 m
			211 ⇔ 255	Auto détection de distance
20 24	Zoom	000 ⇔ 255 0–100%
-25	Zoom Fin	000 ⇔ 255 0–100%
21 26	Prisme		000 ⇔ 004	Aucune fonction
			005 ⇔ 255	Effet de prisme
22 27	Rotation du Prisme		000 ⇔ 127	Position de rotation
			128 ⇔ 189	Rotation horaire, lent à rapide
			190 ⇔ 193	Arrêt
			194 ⇔ 255	Rotation antihoraire, rapide à lent
23 28	Iris		000 ⇔ 063	0–100%
			064 ⇔ 127	Changement automatique, lent à rapide
			128 ⇔ 191	Zoom avant lent, zoom arrière rapide (lent à rapide)
			192 ⇔ 255	Zoom arrière lent, zoom avant rapide (lent à rapide)
24 29	Gel 1	000 ⇔ 255 0–100%
25 30	Gel 2	000 ⇔ 255 0–100%
-	31	Macro CMY	000 ⇔ 009	Aucune fonction
			010 ⇔ 255	Macro CMY
-	32	Vitesse de Macro CMY	000 ⇔ 255	100%-0

26CH 33CH Fonction Valeur Pourcentage/Configuration
		000 ⇔ 007 Aucune fonction008 ⇔ 015 Noir général XY016 ⇔ 023 Noir général C024 ⇔ 031 Noir général G032 ⇔ 039 Noir général XYC040 ⇔ 047 Noir général XYG048 ⇔ 055 Noir général XYCG056 ⇔ 095 Aucune fonction096 ⇔ 103 Réinitialisation X104 ⇔ 111 Réinitialisation Y112 ⇔ 119 Réinitialisation couleur120 ⇔ 127 Réinitialisation de gobo128 ⇔ 135 Aucune fonction136 ⇔ 143 Réinitialisation prisme144 ⇔ 151 Aucune fonction152 ⇔ 159 Tout réinitialiser160 ⇔ 167 Réinitialisation iris168 ⇔ 175 Réinitialisation gel176 ⇔ 183 Réinitialisation zoom184 ⇔ 191 Réinitialisation CMY192 ⇔ 199 Vitesse ECO ventilateur200 ⇔ 207 Vitesse maximale ventilateur208 ⇔ 215 Ventilateur automatique216 ⇔ 220 Aucune fonction221 ⇔ 225 Mode rapide iris226 ⇔ 230 Mode doux iris231 ⇔ 235 Permutation XY activée236 ⇔ 240 Permutation XY désactivée241 ⇔ 245 Aucune fonction246 ⇔ 250 Mode doux XY251 ⇔ 255 Mode rapide XY
26 33 Contrôle
