GEBRUIKSAANWIJZING Maverick Storm 1 Spot Chauvet

Over deze handleiding

De Maverick Storm 1 Spot Beknopte Handleiding bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
• De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.
• De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

RF-blootstellingswaarschuwing voor Noord-Amerika en Australië

Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.

Wat is inbegrepen

- Maverick Storm 1 Spot

- 2 Omegabeugels met bevestigingsapparatuur

• Seetronic Powerkon IP65 stroomsnoer

• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Het is mogelijk 1 Maverick Storm 1 Spot-producten koppelen aan 100 V, tot maximaal 2 producten aan 120 V, 3 producten aan 208 V, of 4 producten aan 230 V of 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

Vervangen van de zekering

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Maverick MK1 Spot kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Maverick MK1 Spot gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 33Ch, en 26Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Signaal-verbindingen

U kunt de Maverick MK1 Spot aansluiten op een controller of controllersoftware met behulp van een DMX-aansluiting, een ethernetverbinding of beide.. Bij het gebruik van andere Art-Net™, sACN, of Kling-Net-compatible producten met de Maverick MK1 Spot, kunt u deze individueel aansturen op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.

Art-Net™ aansluiting

Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat.

Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.

sACN-aansluiting

Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk. ACN wordt onderhouden door de Professional Lighting and Sound Association (PLASA).

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Maverick MK1 Spot ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

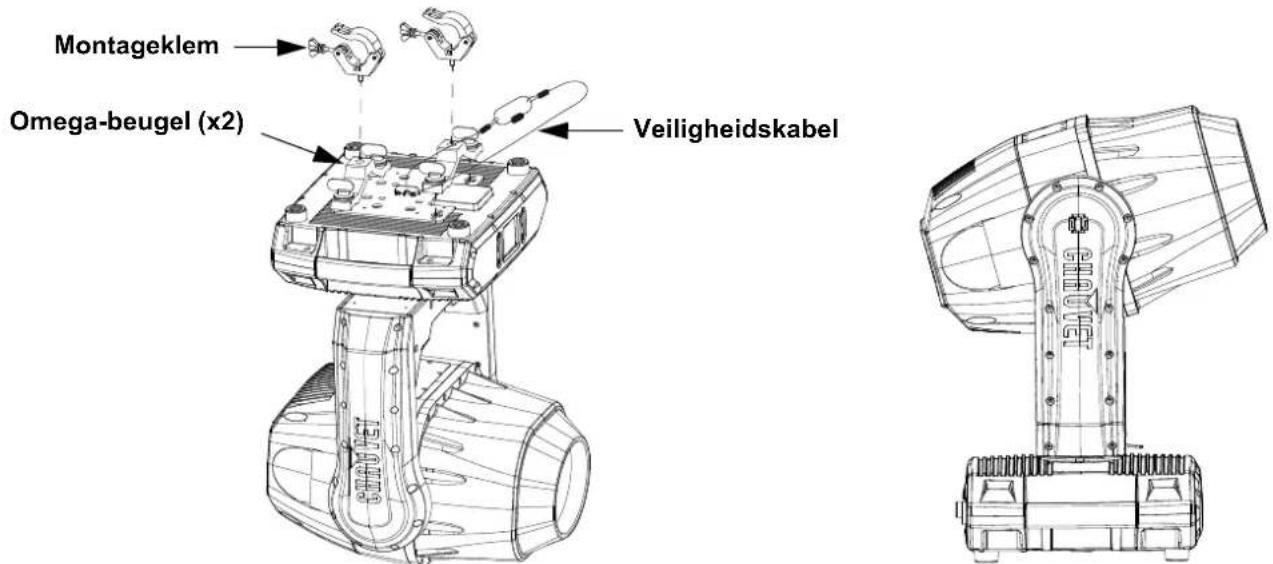

Montagediagram

Montageklem Omega-beugel (x2) Veiligheidskabel

Montage-boven het hoofd Plaatsing op de vloer

Beschrijving bedieningspaneel

Toets Naam Functie
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Sluit het huidige menu of functie af
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
		Navigeert naar links door de menulijst
		Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
		Navigeert naar rechts door de menulijst

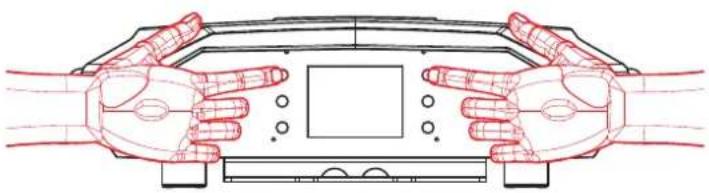

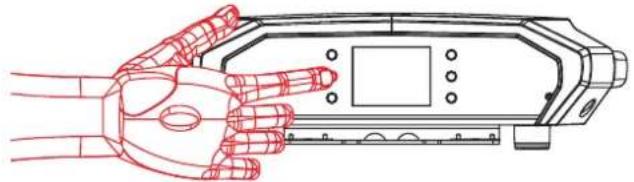

Display op batterijstroomy

Ingedrukt houden totdat het menuscherm verschijnt (ongeveer 15 sec).

De technicus modus schakelt de draai- en kantelmotoren uit, zodat de output van het product met de hand kan worden gericht. Houd en ingedrukt terwijl het product wordt ingeschakeld om de technicus modus van de Maverick Storm 1 Spot in te schakelen. Wanneer het product wordt uit- en weer ingeschakeld, keren de pan en tilt terug naar de normale functie.

Raadpleeg de productpagina van Maverick Storm 1 Spot op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau Programmeerniveaus Beschrijving
Address 000-512 Netwerkinstelling
Network Setup	IP Mode	Manual	Selectie van IP-modus DHCP
		Static
	Universe 000-255 Stel de Universe in
	Ip ____.__ IP-instelling
	SubMask __ Subnetmasker
Personality	DMX 26CH	NO	Kies 26 DMX-kanalen
		YES
	DMX 33CH	NO	Kies 33 DMX-kanalen
		YES
Settings	Control Mode	DMX	Signaalselectie
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO	De zwenking omkeren
		YES
	Tilt Reverse	NO	Zwenking omkeren
		YES
	Screen Reverse	NO	Het scherm handmatig of automatisch omdraaien
		YES
		AUTO
	Pan Angle	540	De zwenkhoek wijzigen 360
		180
	Tilt Angle	270	De kantelhoek wijzigen
		180
		90
	BL. O. P/T Move	NO	XY-verduistering inschakelen/uitschakelen
		YES
	BL. O. Color Move	NO	Kleurverduistering inschakelen/uitschakelen
		YES
	BL. O. Gobo Move	NO	Goboverduistering inschakelen/uitschakelen
		YES
	Lock Screen	NO	Lock knoppen en aanraakscherm
		YES
	Swap XY	NO	De kanteling en zwenking omwisselen
		YES
	WDMX Reset	NO	De draadloze DMX resetten
		YES
	Backlight Timer	30S	Stel in dat de achtergrondverlichting zich na een bepaalde tijd uitschakelt
		1M
		5M
		ON
	Loss of Data	Hold	Verlies van gegevensinstelling
		Close
	Fans	Auto	De snelheidsmodus van de ventilator wijzigen
		Full
		ECO

Hoofdniveau Programmeerniveaus Beschrijving
Settings (cont.)	Theatrical Dimming	ON		Theatraal dimmen in- / uitschakelen
		OFF
	Dimmer Curve	Linear		Stelt de dimcurve in
		Square
		I Squa
		SCurve
	PWM Option	600Hz		Selecteert de PWM-uitgangsfrequentie
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	Smart Zoom	OFF		Schakel de slimme zoomfunctie in / uit
		ON
	Beam Correction	OFF		Schakel de straalcorrectie in / uit
		ON
	Preset Select	PRESET A		OpgenoOpgenomen vooringestelde menuopties
		PRESET B
		PRESET C
	Preset Sync	NO Zorgt ervoor dat opgenomen vooringestelde menuopties worden overgezet op andere Maverick Storm 1 Spot in de DMX-keten
		YES
	Reset Function	Pan/Tilt	NO YES	Selecteert de PWM-uitgangsfrequentie
		Iris/Prism
		Color/CMY		Selecteert de PWM-uitgangsfrequentie
		Gobo/Gobo Rotate
		Frost
		All
	Factory Settings	NO		Alle functies resetten naar fabrieksinstellingen
		YES
Test	Auto Test Het product automatisch testen
	Manual Test	Pan	000-255 Elke	functie/elk kanaal individueel testen
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
Hoofdniveau	Programmeerniveaus			Beschrijving
Test (cont.)	Manual Test (cont.)	Animation Rotate	000-255 Elke functie/elk kanaal individueel testen
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V_Huidige versie
		Running Mode	____	Huidige modus
		DMX Address	____
		Temperature	____ Huidige temperatuur
		Fixture Hours	____ Huidige actieve uren
		Ip ____	____ Huidige IP-adres
		SubMask	____ Huidige subnet mask
		MAC ____	____ MAC-adres
	Fan Information	Base Fan1 Speed	____	Toon snelheidsinstelling
		Base Fan2 Speed	____
		head Fan1 Speed	____
		head Fan2 Speed	____
	Error Information	____ Verschijnt op het scherm
	Channel Information	Frequency	Hz	Status van individueel kanaal
		Pan	000-255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Focus
Information (cont.)	Channel Information (cont.)	Focus Fine	000–255 Status van individueel kanaal
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function

DMX-waarden

26CH 33CH Functie Waarde Percentage/instelling
1	1	Z w e n	k	e n	000 ⇔ 255 0–100%
2 2 Fijn zwenken 000 ⇔ 255 0–100%
3 3 Kantelen	000 ⇔ 255 0–100%
4	4	Fijn kantelen	000 ⇔ 255	0–100%
5	5	Zwenk-/kantelsnelheid	000 ⇔ 255	0–100%
6	6	Dimmer	000 ⇔ 255	0–100%
-	7	Fijne Dimmer	000 ⇔ 255	0–100%
7	8	S l u i	000 ⇔ 003	Gesloten
			004 ⇔ 007	Open
			008 ⇔ 076	Langzaam tot snel
			077 ⇔ 145	Pulseffect van langzaam tot snel
			146 ⇔ 215	Willekeurig effect van langzaam tot snel
			216 ⇔ 255	Gesloten
8 9 Virtuele sluiter			000 ⇔ 001	Geen functie
			002 ⇔ 128	Stroboscoop trillen, snel naar langzaam
			129 ⇔ 255	Vervagen in / verdwijnen, snel naar langzaam
9	10	Cyaan	000 ⇔ 255	0–100%
10	11	Magenta	000 ⇔ 255	0–100%
11	12	Geel	000 ⇔ 255	0–100%
12	13	CTO	000 ⇔ 255	0–100%
13	14	Kleurenwiel	000 ⇔ 006	Open
			007 ⇔ 013	Rood
			014 ⇔ 020	Oranje
			021 ⇔ 027	Groen
			028 ⇔ 034	Blauw
			035 ⇔ 041	Magenta
			042 ⇔ 048	UV
			049 ⇔ 059	CTO
			060 ⇔ 187	Gespleten kleuren
			188 ⇔ 219	Kleurwijziging met de klok mee, snel tot langzaam
			220 ⇔ 223	Stop
			224 ⇔ 255	Kleurwijziging tegen de klok in, langzaam tot snel

26CH	33CH	Functie	Waarde	Percentage/instelling
14 15	Roterend	Gobowiel 1	000 ⇔ 007	Open
			008 ⇔ 015	Gobo 1 (Zeilboten)
			016 ⇔ 023	Gobo 2 (Radiale punt)
			024 ⇔ 031	Gobo 3 (Grasmaaierblad)
			032 ⇔ 039	Gobo 4 (Bouten)
			040 ⇔ 047	Gobo 5 (Douche glas)
			048 ⇔ 055	Gobo 6 (Ballistische wolken)
			056 ⇔ 063	Gobo 7 (Vier ogen)
			064 ⇔ 071	Gobo 7 schudden
			072 ⇔ 079	Gobo 6 schudden
			080 ⇔ 087	Gobo 5 schudden
			088 ⇔ 095	Gobo 4 schudden
			096 ⇔ 103	Gobo 3 schudden
			104 ⇔ 111	Gobo 2 schudden
			112 ⇔ 119	Gobo 1 schudden
			120 ⇔ 127	Open
			128 ⇔ 191	Gobowijziging met de klok mee, snel tot langzaam
			192 ⇔ 255	Gobowijziging tegen de klok in, langzaam tot snel
15 16	Gobo roterend 1		000 ⇔ 063	Roterende gobo index
			064 ⇔ 145	Roteren met de klok mee, langzaam tot snel
			146 ⇔ 151	Stop
			152 ⇔ 231	Tegen de klok in roteren, langzaam tot snel
			232 ⇔ 255	Stuitereffect
-	17	Gobo-wiel 1 oplopende index	000 ⇔ 255	0–100%
16 18	Statisch	Gobo-wiel 2	000 ⇔ 005	Open
			006 ⇔ 011	Gobo 1 (Lichtstraal)
			012 ⇔ 017	Gobo 2 (Bars)
			018 ⇔ 023	Gobo 3 (Cirkels)
			024 ⇔ 029	Gobo 4 (Breken)
			030 ⇔ 035	Gobo 5 (Dots)
			036 ⇔ 041	Gobo 6 (Circuits)
			042 ⇔ 047	Gobo 7 (Driehoeken)
			048 ⇔ 053	Gobo 8 (Bos)
			054 ⇔ 063	Gobo 9 (Rainbows)
			064 ⇔ 069	Gobo 9 schudden
			070 ⇔ 075	Gobo 8 schudden
			076 ⇔ 081	Gobo 7 schudden
			082 ⇔ 087	Gobo 6 schudden
			088 ⇔ 093	Gobo 5 schudden
			094 ⇔ 099	Gobo 4 schudden
			100 ⇔ 105	Gobo 3 schudden
			106 ⇔ 111	Gobo 2 schudden
			112 ⇔ 117	Gobo 1 schudden
			118 ⇔ 127	Open
			128 ⇔ 191	Gobowijziging met de klok mee, snel tot langzaam
			192 ⇔ 255	Gobowijziging tegen de klok in, langzaam tot snel
17 19	Animatiewiel 000 ⇔ 255 0–100%
18 20	Roterend animatiewiel		000 ⇔ 124	Roteren met de klok mee, langzaam tot snel
			125 ⇔ 130	Stop
			131 ⇔ 255	Tegen de klok in roteren, langzaam tot snel
19 21	Focus	000 ⇔ 255 0–100%
- 22	Fijne Focus	000 ⇔ 255 0–100%
- 23	Auto Focus		000 ⇔ 010	Geen functie
			011 ⇔ 030	0–5 m
			031 ⇔ 050	6 m
			051 ⇔ 070	7 m
			071 ⇔ 090	8 m
			091 ⇔ 110	9 m
			111 ⇔ 130	10 m
			131 ⇔ 150	12,5 m
			151 ⇔ 170	15 m
			171 ⇔ 190	17,5 m
			191 ⇔ 210	20–60 m
			211 ⇔ 255	Automatische detectie afstand
20 24	Zoom	000 ⇔ 255 0–100%
- 25	Fijne Zoom	000 ⇔ 255 0–100%
21 26	Prisma		000 ⇔ 004	Geen functie
			005 ⇔ 255	PrismaEffect
22 27	Prisma roteren		000 ⇔ 127	Roterende positie
			128 ⇔ 189	Roteren met de klok mee, langzaam tot snel
			190 ⇔ 193	Stop
			194 ⇔ 255	Roteren tegen de klok in, snel tot langzaam
23 28	Iris		000 ⇔ 063	0–100%
			064 ⇔ 127	Auto verandering, langzaam tot snel
			128 ⇔ 191	Langzaam inzoomen, snel uitzoomen (langzaam tot snel)
			192 ⇔ 255	Langzaam uitzoomen, snel inzoomen (langzaam tot snel)
24 29	Frost 1	000 ⇔ 255 0–100%
25 30	Frost 2	000 ⇔ 255 0–100%
- 31	CMY Macro		000 ⇔ 009	Geen functie
			010 ⇔ 255	CMY macro
-26 33	32Regeling	CMY macrosnelheid	000 ⇔ 255000 ⇔ 007	100%-0Geen functie
			008 ⇔ 015	XY-verduistering
			016 ⇔ 023	C-verduistering
			024 ⇔ 031	G-verduistering
			032 ⇔ 039	XYC-verduistering
			040 ⇔ 047	XYG-verduistering
			048 ⇔ 055	XYCG-verduistering
			056 ⇔ 095	Geen functie
			096 ⇔ 103	X reset
			104 ⇔ 111	Y reset
			112 ⇔ 119	Kleurenreset
			120 ⇔ 127	Reset gobo
			128 ⇔ 135	Geen functie
			136 ⇔ 143	Prismareset
			144 ⇔ 151	Geen functie
			152 ⇔ 159	Reset alle
			160 ⇔ 167	Iris reset
			168 ⇔ 175	Resetten frost
			176 ⇔ 183	Zoomherstel
			184 ⇔ 191	CMY reset
			192 ⇔ 199	Ventilator lage snelheid
			200 ⇔ 207	Ventilator volle snelheid
			208 ⇔ 215	Ventilator auto
			216 ⇔ 220	Geen functie
			221 ⇔ 225	Iris snelle modus
			226 ⇔ 230	Iris soepele modus
			231 ⇔ 235	XY-wissel aan
			236 ⇔ 240	XY-wissel uit
			241 ⇔ 245	Geen functie
			246 ⇔ 250	XY-soepele modus
			251 ⇔ 255	XY-snelle modus

Contact Us
