Merk	Chauvet
Model	Maverick Force X Profile
Categorie	Professionele lichtprojector
Producttype	Gemotoriseerde profielspot
Afmetingen (ongeveer)	400 × 300 × 600 mm (15.7 × 11.8 × 23.6 in)
Gewicht (ongeveer)	25 kg (55 lb)
Voeding	100-240 V AC, 50/60 Hz (universele voeding)
Stroomverbruik	600 W (ongeveer)
Stroomverbruik (120 V)	5.98 A
Stroomverbruik (230 V)	2.58 A
Lichtbron	Geïntegreerde LED-module (niet door gebruiker vervangbaar)
DMX-besturing	XLR 5-pins in/uitgang
Protocol	DMX512
Beschermingsgraad	IP20 (alleen voor binnengebruik)
Minimale veiligheidsafstand	10 m (32.8 ft) om langdurig kijken te voorkomen
Afstand tot aangrenzende oppervlakken	≥ 50 cm (20 in) voor ventilatie
Maximale omgevingstemperatuur	80 °C (176 °F)
Minimale starttemperatuur	-20 °C (-4 °F)
Zekering	Vervangen door een zekering van hetzelfde type en vermogen
Batterij opladen	Ingebouwde oplaadbare lithium-ion batterij (lader meegeleverd)
Reiniging	Uitschakelen voor reiniging; droge doek gebruiken
Montage	Omega-beugels inbegrepen; veiligheidskabel gebruiken
Repareerbaarheid	Geen door gebruiker te repareren onderdelen; neem contact op met de fabrikant

Veelgestelde vragen - Maverick Force X Profile Chauvet

Hoe sluit ik de Maverick Force X Profile aan op DMX?

Gebruik XLR 5-pins kabels. Sluit de DMX-uitgang van uw controller aan op de DMX-ingang van de projector. Als u meerdere apparaten daisy-chaint, verbindt u de DMX-uitgang van de eerste met de ingang van de volgende.

Welk type zekering moet ik gebruiken en hoe vervang ik deze?

Gebruik een zekering van hetzelfde type en vermogen als het origineel. Koppel het apparaat los voordat u de zekering vervangt. Open het zekeringcompartiment en plaats de nieuwe zekering.

Hoe reinig ik de lenzen van de projector?

Koppel eerst het apparaat los. Gebruik een zachte, droge doek om de lenzen te reinigen. Vermijd schurende chemicaliën die de coating kunnen beschadigen.

Kan ik deze projector buitenshuis gebruiken?

Nee, de Maverick Force X Profile is alleen ontworpen voor binnengebruik (IP20). Stel het niet bloot aan regen, overmatig vocht of stof.

Hoe monteer ik de projector veilig op hoogte?

Gebruik de meegeleverde omega-beugels met geschikt montagemateriaal. Bevestig een veiligheidskabel (niet meegeleverd) aan een stevig verankeringspunt. Zorg ervoor dat de constructie het gewicht van de projector (ongeveer 25 kg) kan dragen.

Wat moet ik doen als het apparaat niet inschakelt na het aansluiten van de voeding?

Controleer of de voedingskabel correct is aangesloten en of de netspanning aanwezig is. Als de zekering is doorgebrand, vervang deze dan. Als het probleem aanhoudt, neem dan contact op met de klantenservice van Chauvet.

Hoe laad ik de ingebouwde batterij op?

Schakel het apparaat uit en sluit de meegeleverde lader aan. Het opladen vindt plaats tussen 0 °C en 35 °C (32 °F tot 95 °F). Laat het apparaat niet onbeheerd achter tijdens het opladen. De batterij is binnen enkele uren opgeladen.

Welke veiligheidsafstand moet ik aanhouden om epilepsierisico's te voorkomen?

Kijk niet rechtstreeks in de lichtbron. Een afstand van ten minste 10 m (32.8 ft) wordt aanbevolen. Knipperend licht kan epileptische aanvallen uitlokken bij gevoelige personen.

Hoeveel projectoren kan ik op één elektrisch circuit aansluiten?

Overschrijd niet 12 A per circuit. Bij 120 V verbruikt elke projector ongeveer 6 A, dus maximaal twee projectoren per circuit. Bij 230 V is het verbruik lager (2,58 A), waardoor er meer kunnen worden aangesloten.

Waar kan ik de volledige handleiding in het Frans vinden?

De volledige PDF-handleiding is gratis te downloaden op onze website notice-facile.com. U kunt ook een vertaling in een andere taal aanvragen via het contactformulier.

GEBRUIKSAANWIJZING Maverick Force X Profile Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de Maverick Force X Profile.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 10 meter niet wordt verwacht.
• Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.
• De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.

• WAARSCHUWING:

• De behuizing van dit product kan heet zijn als het in werking is. Monteer dit product op een plaats met voldoende ventilatie, op ten minste 50 cm van aangrenzende oppervlakken.
• Wanneer het product tijdens de verplaatsing extreme temperatuurverschillen ondergaat, bijvoorbeeld van een koude truck naar een warme, vochtige feestzaal, kan condensatie ontstaan op de interne elektronica van het product. Laat het product, om storing te voorkomen, volledig acclimatiseren in de omgeving alvorens het op het stroomnet aan te sluiten.
• Van flitslicht is bekend dat het epileptische aanvallen kan uitlokken. De gebruiker moet altijd aan de lokale wetgeving voldoen met betrekking tot de bekendmaking van het gebruik van een stroboscoop.

• A L T I J D :

• De stekker uit het stopcontact halen alvorens het product schoon te maken of de zekering te vervangen.
• De zekering vervangen door een exemplaar van hetzelfde type en spanningsniveau.
• Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
• Dit product aansluiten op een geaard en beveiligd circuit.

- NOOIT:

• Dit product openen. Het bevat geen onderdelen die een gebruiker kan repareren.
• In de lichtbron kijken wanneer het product is ingeschakeld.
• Brandbaar materiaal achterlaten binnen 100 cm tot dit product wanneer het in werking is of is aangesloten op het stroomnet.
• Dit product aansluiten op een dimmer of regelweerstand.
• Dit product gebruiken als de behuizing, lenzen, of kabels beschadigd lijken.
• Dit product gebruiken in de open lucht of op een locatie waar het kan worden aangetast door stof, extreme hitte, water of vochtigheid (houd de normen voor de verklaarde IP-klasse aan).

• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

• Blootstelling aan mariene/zilte omgevingen (binnen 5 km van zoutwatergebied).

• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in deze handleiding.
• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- Het apparaat gebruiken voor ruimteverwarming.

• UITSLUITEND de ophang-/bevestigingsbeugel gebruiken om dit product te dragen.
• De maximum omgevingstemperatuur is 80 °C. Gebruik dit product niet bij hogere temperaturen.
• De minimum opstarttemperatuur -20 °C. Start dit product niet bij lagere temperaturen.
• Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.
• Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

FCC Verklaring van Overeenstemming

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne anders richten of verplaatsen.
• De afstand tussen apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

Waarschuwing voor blootstelling aan RF voor Noord-Amerika en Australië

Waarschuwing! Dit apparaat voldoet aan de FCC-stralingslimieten, vastgelegd voor een ongecontroleerde omgeving. Dit apparaat moet worden geïnstalleerd en gebruikt met een afstand van minimaal 20 cm tussen de radiator en de gebruiker. Deze zender mag niet worden gedeeld of werken in combinatie met een andere antenne of zender.

Aansluiting van het stuursignaal: DMX-lijn

• Het product heeft XLR-aansluitingen voor DMX-ingang en -uitgang.
• Kennisgeving: Dit stuurcircuit is geïsoleerd en behoort tot de gegevenspoort van Klasse 2.
• Het stuurcircuit heeft een cumulatieve lekstroom van minder dan 3,5 mA.

In de verpakking

• Maverick Force X Profile
- Seetronic Powerkon IP65-netsnoer

• 2 omega-beugels met bevestigingselementen
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Power linking is mogelijk voor Maverick Force X Profile producten. Zie onderstaande tabel voor het stroomverbruik bij elke spanning en frequentie:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stroomverbruik	6.01 A	5.98 A	2.82 A	2.58 A	2.45 A

Overschrijd nooit 12 A op één circuit. Power-linking kabels zijn afzonderlijk verkrijgbaar.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor de Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

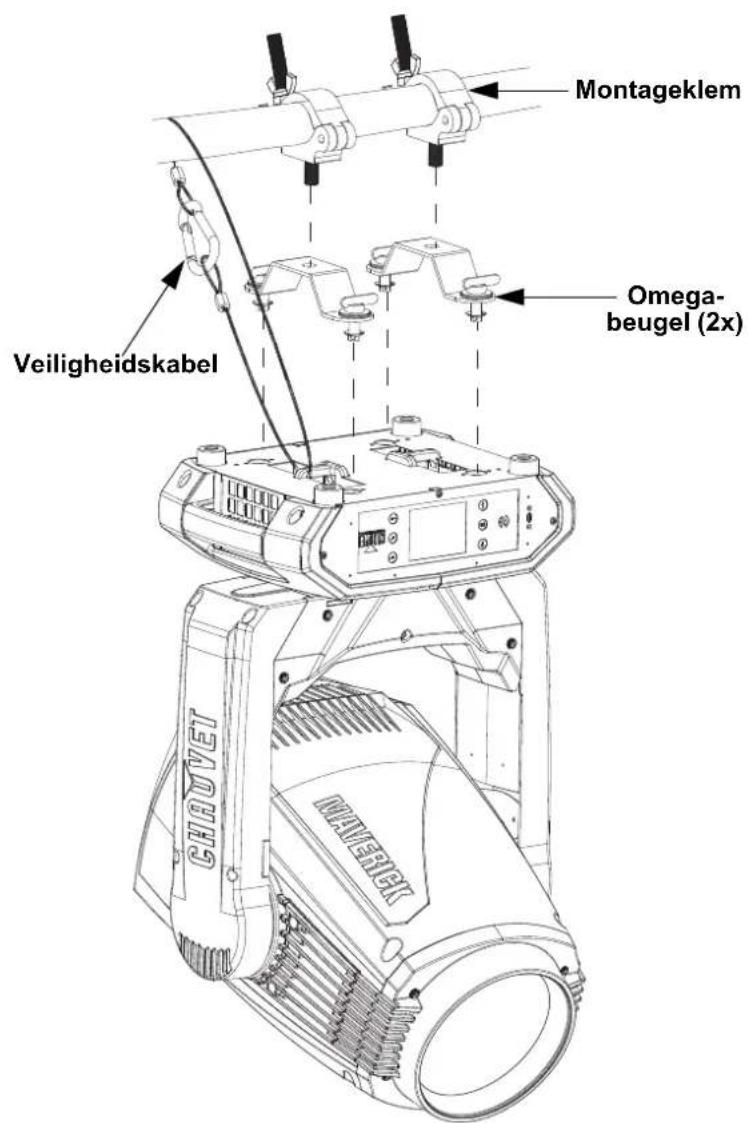

Montagediagram van het product

Montage boven het hoofd Montage aan een oppervlak

Opmerkingen t.a.v. het opladen van de batterij

Oplaadbare lithium-ionbatterijen zijn potentieel gevaarlijk en kunnen ernstig BRANDGEVAAR, ERNSTIG LETSEL en/of SCHADE AAN EIGENDOMMEN veroorzaken als ze beschadigd, defect of onjuist gebruikt worden.

• A L T I J D :

• Opladen met een door de fabrikant geleverde oplader terwijl het product is uitgeschakeld.
• De batterij opladen bij temperaturen tussen 0 °C - 35 °C.
• Een lege batterij een paar minuten opladen voordat u het product inschakelt. Als de batterij helemaal leeg is, kan het apparaat niet onmiddellijk worden ingeschakeld wanneer de lader wordt aangesloten.
• Ten minste 1 m afstand bewaren tot een warmtebron en uit de buurt van ontvlambare materialen houden.
• Het deksel van een oplaadbehuizing openhouden tijdens het opladen.
• Batterijen uit de buurt van kinderen houden.
• Batterijen bewaren met een lading tussen 40-60%.
• De lokale voorschriften opvolgen bij het afvoeren van batterijen.
• De batterij vervangen door een originele Chauvet-batterij.

- NOOIT:

• Doorgaan met opladen als de batterij heet wordt, rookt, zwelt of een geur verspreidt tijdens het opladen.
• Het product onbeheerd achterlaten tijdens het opladen.
• De batterijlading onder 10% laten komen.
• De batterij opladen in een gesloten behuizing.
• De batterij langer dan 24 uur opladen.

Beschrijving van bedieningspaneel

Knop	Naam Functie
		Hiermee navigeert u omhoog in de menulijst of verhoogt u bij een functie de numerieke waarde
		Hiermee verlaat u het huidige menu of de huidige functie
		Hiermee navigeert u omlaag in de menulijst of verlaagt u bij een functie de numerieke waarde
		Hiermee navigeert u naar links door de menulijst
		Hiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functie
		Hiermee navigeert u naar rechts door de menulijst
