Producttype	Mistmachine en LED-lichtprojector
Merk	Chauvet
Model	Vesuvio II
Voeding	120 V AC, 60 Hz of 230 V AC, 50 Hz (afhankelijk van model)
Vermogen	Niet gespecificeerd (schatting: ~500 W)
DMX-kanalen	15 DMX-kanalen
DMX-aansluiting	3 of 5 pinnen
Tankcapaciteit	Niet gespecificeerd (schatting: 1 liter)
Aanbevolen vloeistof	Chauvet mistvloeistof (QDF)
Maximale omgevingstemperatuur	45 °C (113 °F)
IP-bescherming	IP20 (alleen voor gebruik binnenshuis)
Montage	Omega-beugels (x2), veiligheidskabel vereist
Gewicht	Niet gespecificeerd (schatting: 5 kg)
Afmetingen	Niet gespecificeerd
Belangrijkste functies	Mist met timer, LED-kleuren (2 zones), stroboscoopeffect, dimmer
Voorverwarming	Ongeveer 10 minuten
Onderhoud	Tank leegmaken voor transport, apparaat niet openen
Veiligheid	Niet aan de spuitmond aanraken, 50 cm afstand van oppervlakken houden, een stroomonderbreker gebruiken
Garantie	Beperkte garantie, raadpleeg de Chauvet-website voor de voorwaarden
Inbegrepen accessoires	Omega-beugel (x2), Seetronic Powerkon IP65-stroomkabel, garantiekaart, referentiehandleiding

Veelgestelde vragen - Vesuvio II Chauvet

Welk type vloeistof moet ik gebruiken voor de Vesuvio II?

Gebruik uitsluitend Chauvet mistvloeistof (QDF). Het gebruik van andere vloeistoffen kan het apparaat beschadigen of gezondheidsrisico's opleveren.

Hoe bereid ik de Vesuvio II voor voor het eerste gebruik?

Verwijder de tank, neem de dop af, controleer of de twee plastic slangen op hun plaats zitten en in goede staat zijn, giet de Chauvet mistvloeistof erin, sluit de dop, plaats de tank terug, sluit het apparaat aan en wacht ongeveer 10 minuten voor het voorverwarmen.

Wat zijn de belangrijke veiligheidsmaatregelen?

Raak de uitlaatspuitmond niet aan (zeer heet), houd minimaal 50 cm afstand van brandbare oppervlakken, gebruik een veiligheidskabel op hoogte, sluit niet aan op een dimmer en installeer in een goed geventileerde ruimte. Het apparaat moet worden geaard.

Hoe verbind ik de Vesuvio II met DMX?

Gebruik een DMX-kabel met 3 of 5 pinnen. De DMX-modus gebruikt 15 kanalen. Stel het start DMX-adres in via het menu (001-512). Raadpleeg de handleiding voor de gedetailleerde toewijzingen.

Wat te doen als de stroomonderbreker uitschakelt?

Haal de stekker uit het stopcontact, laat het 15 minuten afkoelen, druk dan op de knop van de stroomonderbreker om deze weer in te schakelen. Sluit het apparaat weer aan en gebruik het normaal.

Hoe reinig ik de Vesuvio II?

Maak de buitenkant schoon met een zachte, droge doek. Open het apparaat nooit. Maak de tank leeg voor transport. Gebruik alleen goedgekeurde vloeistoffen om ophoping te voorkomen.

Kan de Vesuvio II buitenshuis worden gebruikt?

Nee, het apparaat heeft een IP20-classificatie en mag alleen binnenshuis worden gebruikt. Stel het niet bloot aan regen of vocht.

Hoe stel ik de misttimer in?

Gebruik het menu: stel het interval (Interval Set) in van 10 tot 200 seconden en de duur (Duration Set) van 1 tot 10 seconden via de navigatieknoppen.

Welke kleuren zijn beschikbaar voor de LED-zones?

Elke zone kan rood, groen, blauw, amber, ultraviolet, warmroze, magenta, geel, cyaan, wit of tweekleurige combinaties weergeven. Het menu biedt 21 kleuropties.

Waar vind ik de volledige garantie?

Raadpleeg de website www.chauvetlighting.com/warranty-registration voor de Verenigde Staten en Mexico, of www.chauvetlighting.eu/warranty-registration voor Europa. De beperkte garantie dekt defecten in materiaal en fabricage.

GEBRUIKSAANWIJZING Vesuvio II Chauvet

Over deze handleiding

De Vesuvio II Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Afhankelijk van de hoeveelheid gegenereerde nevel kunnen alle nevelmachines rookmelders activeren.
  • Voordat u het product transporteert moet u het reservoir aftappen.
• Dit product is niet bedoeld voor permanente installatie.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Gebruik dit product niet als de behuizing, vloeistoftank of kabels beschadigd lijken.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Niet gebruiken voor het opwarmen van ruimtes.

- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Raak het uitlaatpijpje op dit product niet aan. Tijdens bedrijf is het erg warm en het kan warm blijven tot enkele uren nadat u het product hebt uitgeschakeld.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- Gebruik uitsluitend nevelvloeistof van Chauvet (QDF).

- Voeg niets toe aan de nevelvloeistof.

- Niet van de nevelvloeistof drinken.

- Laat de nevelvloeistof niet in contact komen met uw huid of ogen.

- Sluit dit product niet aan op een dimmer of een regelweerstand.

- Sluit dit product uitsluitend op een geaard en beveiligd circuit.

- Gebruik alleen de handvatten om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

Contact

Van buiten de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland of Mexico, kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• Vesuvio II
• Omega-beugels(x2)
• Seetronic Powerkon IP65 stroomsnoer
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met vaste spanning en het kan werken met ingangsspanning van 120 VAC, 50/60 Hz of 230 VAC, 50 Hz, afhankelijk van het specifieke model.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Herstellen van de zekering

1. Ontkoppel dit product van de stroom.
2. Laat de eenheid 15 minuten afkoelen.
3. Na 15 minuten mag u proberen de zekering te herstellen door de knop met uw vinger in te drukken.
4. Steek het stroomsnoer van het product in het stopcontact en ga verder, zoals aanbevolen.

DMX-koppeling

De Vesuvio II kan met een 3- of 5-pins DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Vesuvio II gebruikt een 3- of 5-pins DMX-gegevensverbinding voor zijn 15-kanaals DMX-persoonlijkheid. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor DMX-werking.

Voorbereiden voor gebruik

1. Trek de vloeistoftank eruit en verwijder de dop.
2. Controleer of de twee plastic slangen aan de dop zijn bevestigd en in goede toestand zijn.
3. Giet nevel vloeistof van Chauvet (QDF) in de tank en plaats de dop terug.
4. Plaats de tank terug.
5. Controleer of de plastic slang die van de dop naar de vernevelaar gaat niet is verbogen.
6. Sluit aan op de stroom en wacht ongeveer 10 notulen totdat het opwarmen is voltooid.

Gebruik uitsluitend nevelvloeistof die is goedgekeurd door Chauvet (QDF). Als u dit niet doet kan dit leiden tot onbevredigende resultaten. Daarnaast kan niet-goedgekeurde vloeistof schade toebrengen aan de Ves of schadelijk zijn voor mens of dier.

Bij het opslaan van het product, moet de vloeistoftank ALTIJD met de dop omhoog worden bewaard, zoals is te zien op het Productmontagediagram hierboven, voordat de voorkap wordt geplaatst, om slangschade te voorkomen, wat kan leiden tot lekkage..

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

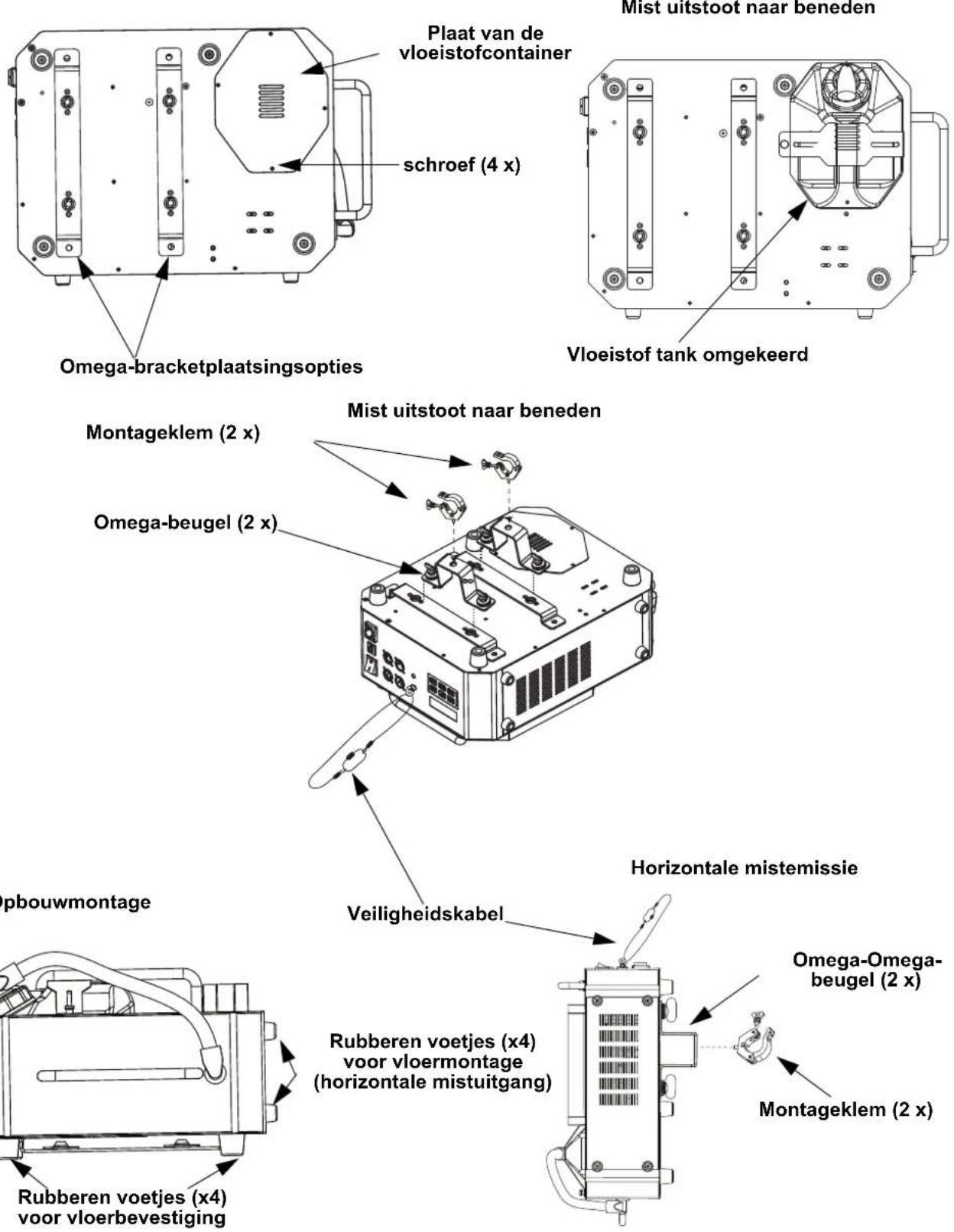

Montagediagram van het product

Mist uitstoot naar beneden

Beschrijving bedieningspaneel

Toets Functie
	Gaat naar de programmeringsmodus
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Start de met timerbediende werking
	Bedien de uitgang met de schakelaar. Druk één keer op voor volledige uitvoer en druk nogmaals om uit te schakelen.
	Zorgt voor rookuitvoer zolang als de knop wordt ingedrukt.

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
Interval Set 10-200 Seconds Stelt het interval in tussen mistuitgang
Duration Set 1-10 Seconds Stelt de duur van de mistuitgang in
Kleur	OFF	Geen kleurenuitvoer
	1	Rood
	2	Groen
	3	Blauw
	4	Amber
	5	Ultraviolet
	6	Felroze
	7	Magenta
	8	Geel
	9	Cyan
	10	Wit
	11	Zone 1 rood, zone 2 groen
	12	Zone 1 rood, zone 2 blauw
	13	Zone 1 groen, zone 2 rood
	14	Zone 1 groen, zone 2 blauw
	15	Zone 1 blauw, zone 2 rood
	16	Zone 1 blauw, zone 2 groen
	17	Zone 1 magenta, zone 2 oranje
	18	Zone 1 magenta, zone 2 blauw
	19	Zone 1 oranje, zone 2 magenta
	20	Zone 1 blauw, zone 2 heet roze
	21	Willekeurige kleurenuitvoer
DMX	001-512	Selecteert het DMX-startadres

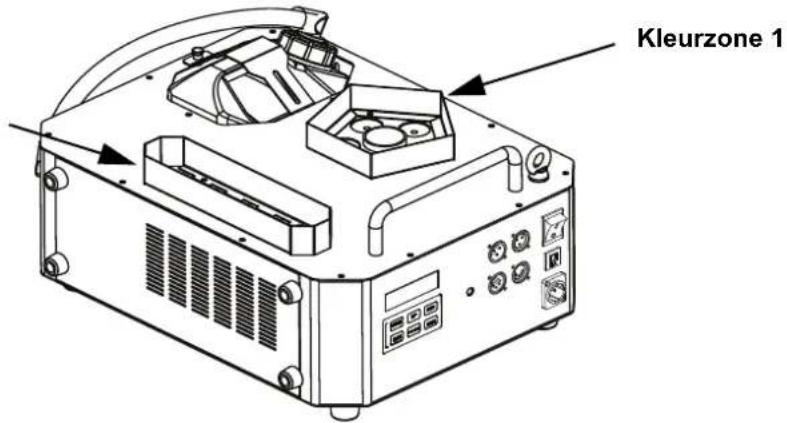

Kleurzones
