MANUAL DE USUARIO Maverick Storm 1 Spot Chauvet

La Guía de Referencia Rápida (GRR) del Maverick Storm 1 Spot contiene información básica sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB. Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO sumerja este producto (IP65). La operación normal en exteriores es correcta.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• La temperatura de inicio máxima es de -4^ (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -22^ (-30 °C). No haga funcionar el producto a temperaturas más bajas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Advertencia de exposición a RF para América del Norte y Australia

¡Advertencia! Este equipo cumple los límites FCC de exposición a radiación establecidos para un entorno no controlado. Este equipo debe instalarse y manejarse con una distancia mínima de 20 cm entre el radiador y su cuerpo. Este transmisor no se debe situar junto a ninguna otra antena o transmisor ni hacerse funcionar en combinación con ellos.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• Maverick Storm 1 Spot

• Cable de alimentación Seetronic Powerkon IP65

• 2 soportes Omega con material de montaje

• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Alimentación en Cadena

Es posible enlazar 1 producto Maverick Storm 1 Spot a 100 V, hasta 2 productos a 120 V, 3 productos a 208 V, o hasta 4 productos a 230 V o 240 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador Phillips, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Maverick Storm 1 Spot funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Maverick Storm 1 Spot usa una conexión de datos DMX normal para sus personalidades: 33Ch y 26Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexiones de señal

Puede enlazar el Maverick Storm 1 Spot a un controlador o software controlador usando una conexión DMX, una conexión Ethernet o ambas. Si está usando otros productos compatibles con Art-Net™, sACN o Kling-Netcon, el Maverick Storm 1 Spot puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN. El mantenimiento de ACN corre a cargo de la Professional Lighting and Sound Association (Asociación de Sonido e Iluminación Profesional, PLASA).

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Maverick Storm 1 Spot admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products.

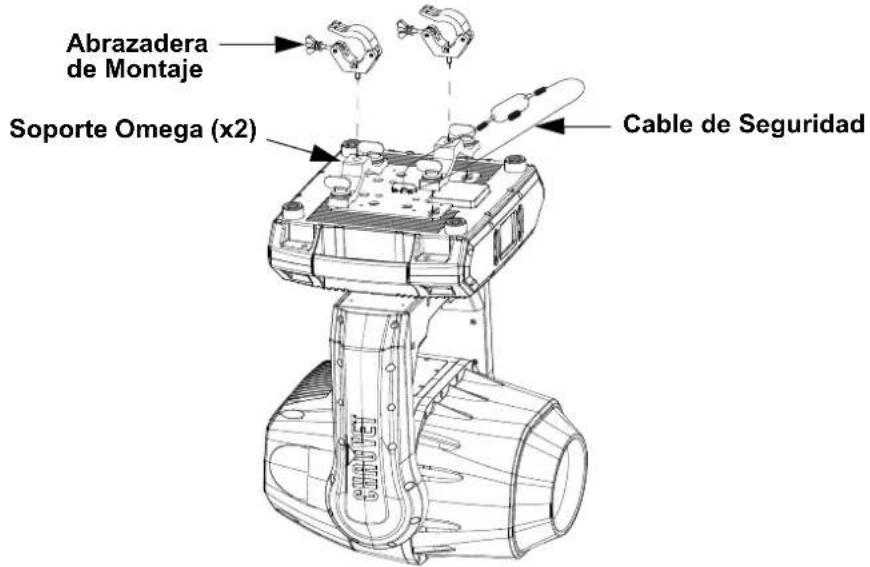

Diagrama de Montaje

Abrazadera de Montaje Soporte Omega (x2) Cable de Seguridad

Montaje en el SueloMontaje en

Descripción del Panel de Control

Botón	Nombre Función
		Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
		Sale del menú o función actual
		Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función
		Navega hacia la izquierda por la lista de menú
		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
		Navega hacia la derecha por la lista de menú

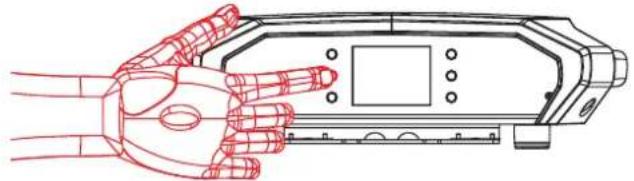

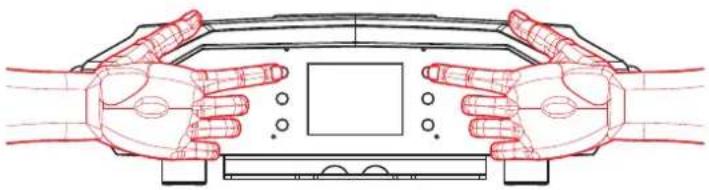

Pantalla alimentada con batería

Pulse y mantenga pulsado hasta que aparezca la pantalla de menú (aprox. 15 s).

El modo de técnico de puntos desactiva los motores de giro e inclinación, lo que permite que la salida del producto sea dirigida a mano. Para habilitar el modo de técnico de puntos del Maverick Storm 1 Spot, mantenga presionados y mientras el producto se enciende. Cuando el producto se apaga y se vuelve a encender, la panorámica y la inclinación volverán a su funcionamiento normal.

Consulte la página del producto Maverick Storm 1 Spot en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel Principal	Niveles de Programación Descripción
Address 000-512 Configuración de red
Network Setup	IP Mode	Manual	Selección del modo IP DHCP
		Static
	Universe 000-255 Configurar el universo
	Ip ____. ____. ____. Configuracian de IP
	SubMask ____. ____. ____. ____. Máscara de subred
Personality	DMX 26CH	NO	Escoger 26 canales de DMX
		YES
	DMX 33CH	NO	Escoger 33 canales de DMX
		YES
Settings	Control Mode	DMX	Selección de senal
		WDMX
		ArtNet
		sACN
	Pan Reverse	NO	Invertir el movimiento panorámico
		YES
	Tilt Reverse	NO	Invertir la inclinación
		YES
	Screen Reverse	NO	Invertir la pantalla manual o automaticamente YES
		AUTO
	Pan Angle	540	Cambiar el angulo panoramico 360
		180
	Tilt Angle	270	Cambiar el angulo de inclinacion 180
		90
	BL. O. P/T Move	NO	Habilitar/deshabilitar el blackout XY
		YES
	BL. O. Color Move	NO	Habilitar/deshabilitar el blackout de color
		YES
	BL. O. Gobo Move	NO	Habilitar/deshabilitar el blackout de gobo
		YES
	Lock Screen	NO	Bloqueo de los botones y pantalla tactil PASSCODE: 0920
		YES
	Swap XY	NO	Intercambiar movimiento panorámico y de inclinación
		YES
	WDMX Reset	NO	Reiniciar DMX inalámbrico
		YES
	Backlight Timer	30S	Configura la retroiluminacion para que se apague transcurrido cierto tiempo
		1M
		5M
		ON
	Loss of Data	Hold	Configuracion de perdida de datos
		Close
	Fans	Auto	Cambiar el modo de velocidad del ventilador Full
		ECO

Nivel Principal	Niveles de Programación Descripción
Settings (cont.)	Theatrical Dimming	ON		Activar / Desactivar atenuación teatral
		OFF
	Dimmer Curve	Linear		Configurar la curva del atenuador
		Square
		I Squa
		SCurve
	PWM Option	600Hz		Selecciona la frecuencia de emisión PWM
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	Smart Zoom	OFF		Activar / desactivar la función de zoom inteligente
		ON
	Beam Correction	OFF		Habilitar / deshabilitar la corrección del haz
		ON
	Preset Select	PRESET A		Opciones de menú preconfiguradas grabadas PRESET
		PRESET C
	Preset Sync	NO Permite transfer		ir las opciones de menú preconfiguradas grabadas a otros Maverick Storm 1 Spots de la cadena DMX
		YES
	Reset Function	Pan/Tilt	NO YES	Restablecer las funciones individuales o todas las funciones
		Iris/Prism
		Color/CMY
		Gobo/Gobo Rotate
		Frost
		All
	Factory Settings	NO		Restablecer todas las funciones a los valores de fábrica
		YES
Test	Auto Test			Hacer una prueba automática del producto
	Manual Test	Pan	000-255	Comprobar individualmente cada función/canal
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
Nivel Principal	Niveles de Programación			Descripción
Test (cont.)	Manual Test (cont.)	Animation Rotate	000-255 Comprobar individualmente cada función/canal
		Focus
		Focus Fine
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function
Information	Fixture Information	Ver V Versión actual
		Running Mode	---	Modo actual
		DMX Address	---
		Temperature	__ Temperatura actual
		Fixture Hours	____ Horas activas actuales
		Ip ____	Dirección IP actual
		SubMask	____ Máscara de subred actual
		MAC ____	____ Dirección MAC
	Fan Information	Base Fan1 Speed	----	Ver configuracion de velocidad
		Base Fan2 Speed	----
		head Fan1 Speed	----
		head Fan2 Speed	----
	Error Information	Aparecerá en la pantalla
	Channel Information	Frequency	Hz	Estado del canal individual
		Pan	000-255
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Virtual Shaking
		Cyan
		Magenta
		Yellow
		CTO
		Color
		Gobo
		Gobo Rotate
		Gobo Index
		Gobo2
		Animation
		Animation Rotate
		Focus
Information (cont.)	Channel Information (cont.)	Focus Fine	000–255	Estado del canal individual
		Focus Auto
		Zoom
		Zoom Fine
		Prism
		Prism Rotate
		Iris
		Frost
		Frost2
		CMY Macro
		CMY Macro Speed
		Special Function

Valores DMX

26CH	33CH	Función	Valor	Porcentaje/Configuración
1	1	Movimiento panorámico	000 ⇔ 255	0–100%
2	2	Movimiento panorámico fino	000 ⇔ 255	Control fino (16 bits)
3 3 Inclinación 000 ⇔ 255 0–100%
4	4	Inclinación fina	000 ⇔ 255	Control fino (16 bits)
5	5	Velocidad movimiento panorámico/ inclinación	000 ⇔ 255	Lento a rápido
6 6 Atenuador 000 ⇔ 255 0–100%
-	7	Atenuador fino	000 ⇔ 255	Control fino (16 bits)
7 8 Estroboscopio			000 ⇔ 003	Cerrado
			004 ⇔ 007	Abierto
			008 ⇔ 076	Estroboscopio, lento a rápido
			077 ⇔ 145	Estroboscopio pulso, lento a rápido
			146 ⇔ 215	Estroboscopio aleatorio, lento a rápido
			216 ⇔ 255	Abierto
8 9 Estroboscopio virtual			000 ⇔ 001	Sin función
			002 ⇔ 128	Estroboscopio vibratorio, lento a rápido
			129 ⇔ 255	Hacer aparecer gradualmente/desaparecer, lento a rápido
9	10	Cían	000 ⇔ 255	0–100%
10	11	Magenta	000 ⇔ 255	0–100%
11	12	Amarillo	000 ⇔ 255	0–100%
12	13	CTO	000 ⇔ 255	0–100%
13	14	Rueda de color	000 ⇔ 006	Abierto
			007 ⇔ 013	Rojo
			014 ⇔ 020	Naranja
			021 ⇔ 027	Verde
			028 ⇔ 034	Azul
			035 ⇔ 041	Magenta
			042 ⇔ 048	UV
			049 ⇔ 059	CTO
			060 ⇔ 187	Colores divididos
			188 ⇔ 219	Desplazamiento de color en sentido horario, rapido a lento
			220 ⇔ 223	Parada
			224 ⇔ 255	Desplazamiento de color en sentido antihorario, lento a rapido
14 15	Rueda	de gobo 1	000 ⇔ 007	Abierto
			008 ⇔ 015	Gobo 1 (Veleros)
			016 ⇔ 023	Gobo 2 (Punto radial)
			024 ⇔ 031	Gobo 3 (Cuchilla de corte)
			032 ⇔ 039	Gobo 4 (Tornillos)
			040 ⇔ 047	Gobo 5 (Mampara de ducha)
			048 ⇔ 055	Gobo 6 (Nubes balisticas)
			056 ⇔ 063	Gobo 7 (Cuatro ojos)
			064 ⇔ 071	Gobo 7 vibrando
			072 ⇔ 079	Gobo 6 vibrando
			080 ⇔ 087	Gobo 5 vibrando
			088 ⇔ 095	Gobo 4 vibrando
			096 ⇔ 103	Gobo 3 vibrando
			104 ⇔ 111	Gobo 2 vibrando
			112 ⇔ 119	Gobo 1 vibrando
			120 ⇔ 127	Abierto
			128 ⇔ 191	Desplazamiento de gobo, rapido a lento
			192 ⇔ 255	Desplazamiento de gobo inverso, lento a rapido
15 16	Gobo giratorio 1		000 ⇔ 063	Índice de gobo giratorio
			064 ⇔ 145	Giro en el sentido horario, rápido a lento
			146 ⇔ 149	Parada
			150 ⇔ 231	Giro en el sentido anti-horario, lento a rápido
			232 ⇔ 255	Efecto Rebote, corto a largo
-	17	Rueda de gobo 1 indice	000 ⇔ 255	Control fino (16 bits)
16 18	Rueda	de gobo 2	000 ⇔ 005	Abierto
			006 ⇔ 011	Gobo 1 (Haz de luz)
			012 ⇔ 017	Gobo 2 (Barras)
			018 ⇔ 023	Gobo 3 (Círculos)
			024 ⇔ 029	Gobo 4 (Romper)
			030 ⇔ 035	Gobo 5 (Puntos)
			036 ⇔ 041	Gobo 6 (Circuitos)
			042 ⇔ 047	Gobo 7 (Triángulos)
			048 ⇔ 053	Gobo 8 (Bosque)
			054 ⇔ 063	Gobo 9 (Arco iris)
			064 ⇔ 069	Gobo 9 vibrando
			070 ⇔ 075	Gobo 8 vibrando
			076 ⇔ 081	Gobo 7 vibrando
			082 ⇔ 087	Gobo 6 vibrando
			088 ⇔ 093	Gobo 5 vibrando
			094 ⇔ 099	Gobo 4 vibrando
			100 ⇔ 105	Gobo 3 vibrando
			106 ⇔ 111	Gobo 2 vibrando
			112 ⇔ 117	Gobo 1 vibrando
			118 ⇔ 127	Abierto
			128 ⇔ 191	Desplazamiento de gobo, lento a rapido
			192 ⇔ 255	Desplazamiento de gobo inverso, lento a rapido
17	19	Rueda de animación	000 ⇔ 255	Efecto de animacion, 0–100%
18 20		Rueda de animación giratoria	000 ⇔ 124	Giro en el sentido horario, rápido a lento
			125 ⇔ 130	Parada
			131 ⇔ 255	Giro en el sentido anti-horario, lento a rápido
19 21	Foco 000 ⇔ 255 0–100%
-	22	Foco fino	000 ⇔ 255	Control fino (16 bits)
-	2	3 A u t	000 ⇔ 010	Sin función
			011 ⇔ 030	0–5 m
			031 ⇔ 050	6 m
			051 ⇔ 070	7 m
			071 ⇔ 090	8 m
			091 ⇔ 110	9 m
			111 ⇔ 130	10 m
			131 ⇔ 150	12.5 m
			151 ⇔ 170	15 m
			171 ⇔ 190	17.5 m
			191 ⇔ 210	20–60 m
			211 ⇔ 255	Detectar automáticamente la distancia
20 24	Zoom	000 ⇔ 255 0–100%
-	25	Zoom fino	000 ⇔ 255	Control fino (16 bits)
21 26	Prisma		000 ⇔ 004	Sin función
			005 ⇔ 255	Efecto de prisma
22 27	Girar prisma		000 ⇔ 127	Posición de giro
			128 ⇔ 189	Giro en el sentido horario, lento a rápido
			190 ⇔ 193	Parada
			194 ⇔ 255	Giro en el sentido antihorario, lento a rápido
23 28	Iris		000 ⇔ 063	Grande a pequeño
			064 ⇔ 127	Cambio automático, lento a rápido
			128 ⇔ 191	Disminuir zoom lento, Aumentar zoom rápido, lento a rápido
			192 ⇔ 255	Aumentar zoom lento, disminuir zoom rápido, lento a rápido
24	29	Difusor 1	000 ⇔ 255	0–100%
25	30	Difusor 2	000 ⇔ 255	0–100%
-	3	1 M a c	000 ⇔ 009	Sin función
			010 ⇔ 255	Macro CMY
- 32	Velocidad de macro CMY		000 ⇔ 255	Rápido a lento
26 33	Control		000 ⇔ 007	Sin función
			008 ⇔ 015	Oscuro XY
			016 ⇔ 023	Oscuro C
			024 ⇔ 031	Oscuro G
			032 ⇔ 039	Oscuro XY/C
			040 ⇔ 047	Oscuro XY/G
			048 ⇔ 055	Oscuro XY/C/G
			056 ⇔ 095	Sin función
			096 ⇔ 103	Restablecer X
			104 ⇔ 111	Restablecer Y
			112 ⇔ 119	Restablecer color
			120 ⇔ 127	Restablecer gobo
			128 ⇔ 135	Sin función
			136 ⇔ 143	Restablecer prisma
			144 ⇔ 151	Sin función
			152 ⇔ 159	Restablecer todos
			160 ⇔ 167	Restablecer iris
			168 ⇔ 175	Restablecer difusor
			176 ⇔ 183	Sin función
			184 ⇔ 191	Restablecer CMY
			192 ⇔ 199	Velocidad de ventilador ECO
			200 ⇔ 207	Velocidad de ventilador máxima
			208 ⇔ 215	Ventilador automático
			216 ⇔ 220	Sin función
			221 ⇔ 225	Modo iris rápido
			226 ⇔ 230	Modo iris suave
			231 ⇔ 235	Intercambio XY activado
			236 ⇔ 240	Intercambio XY desactivado
			241 ⇔ 245	Sin función
			246 ⇔ 250	Modo XY suave
			251 ⇔ 255	Modo XY rápido

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]

Website: www.chauvetprofessional.mx
