Tipo de producto	Proyector luminoso profesional
Marca	Chauvet
Modelo	Maverick Silens 2X Profile
Alimentación	100-240 V~, 50/60 Hz (universal)
Consumo eléctrico típico	5.45 A (120 V), 2.82 A (230 V)
Tipo de conector de alimentación	Seetronic Powerkon IP65
Control	DMX mediante XLR (entrada/salida)
Montaje	Soportes omega incluidos (2x)
Seguridad	Cable de seguridad obligatorio para montaje en altura
Temperatura ambiente de funcionamiento	-30 °C a 45 °C
Temperatura de arranque mínima	-20 °C
Distancia mínima a superficies adyacentes	50 cm
Distancia mínima de visión	2,3 m
Fusible	Reemplazable por un fusible del mismo tipo y calibre
Contenido de la caja	Proyector, cable de alimentación, 2 soportes omega, guía de referencia rápida
Uso	Profesional, interior
Certificaciones	FCC parte 15B (Clase B)

Preguntas frecuentes - Maverick Silens 2X Profile Chauvet

¿Cómo instalar el proyector en altura?

Utilice al menos dos puntos de fijación por equipo. Fije los soportes omega incluidos al proyector y cuélguelos en ganchos de montaje adecuados. Sujete siempre un cable de seguridad aparte para retener el equipo en caso de fallo del soporte principal.

¿Qué alimentación eléctrica se requiere?

El equipo funciona con una alimentación universal de 100 a 240 V~, 50/60 Hz. Utilice el cable de alimentación Seetronic Powerkon IP65 incluido. No supere los 12 A en un solo circuito.

¿Puedo reemplazar la fuente de luz?

No, la fuente de luz solo puede ser reemplazada por el fabricante, su proveedor de servicios o una persona calificada similar. No abra el equipo.

¿Cómo limpiar el proyector?

Desconecte primero el equipo. Limpie el exterior con un paño suave y seco. No use productos abrasivos ni líquidos. Las lentes se pueden limpiar con un limpiador de vidrios no agresivo.

¿Qué hacer si el proyector no enciende?

Verifique primero el fusible: desconecte el equipo y reemplace el fusible por uno del mismo tipo y calibre. Verifique también el cable de alimentación y la fuente de corriente. Si el problema persiste, detenga el uso y contacte a un técnico.

¿Puedo usar este proyector en exteriores?

Está diseñado para uso interior. No lo use en exteriores o en lugares donde el polvo, la humedad o el calor excesivo puedan afectarlo. Respete el índice IP indicado (no especificado en el manual).

¿Cuál es la temperatura máxima de funcionamiento?

La temperatura ambiente máxima es de 45 °C. No haga funcionar el equipo por encima de ella. La temperatura mínima es de -30 °C.

¿Cómo conectar varios proyectores en DMX?

Use cables DMX con conectores XLR para conectar la salida DMX de un equipo a la entrada DMX del siguiente. Asegúrese de terminar la línea con un terminador DMX. El circuito de control está aislado y cumple con la clase 2.

¿Qué accesorios vienen incluidos en la caja?

La caja contiene el proyector Maverick Silens 2X Profile, un cable de alimentación Seetronic Powerkon IP65, dos soportes omega con material de montaje y una guía de referencia rápida.

¿Cómo reemplazar el fusible?

Desconecte el equipo. Localice el portafusibles (a menudo cerca de la entrada de alimentación). Reemplace el fusible por uno del mismo tipo y calibre (ej. 15 A/250 V). Nunca use un fusible de calibre superior.

MANUAL DE USUARIO Maverick Silens 2X Profile Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento del Maverick Silens 2X Profile.

• La luminaria es solamente para uso profesional.
• La luminaria debe colocarse de forma que no se prevea mirar fijamente hacia ella a una distancia inferior a 2,3 m.
• Si el cable flexible externo de esta luminaria está dañado, debe ser reemplazado por un cable especial disponible exclusivamente del fabricante o su representante de servicio.
• La fuente de luz contenida en esta luminaria solo debe ser reemplazada por el fabricante, su representante de servicio o una persona calificada similar.

- PRECAUCIÓN:

• La carcasa de este producto puede estar caliente durante su funcionamiento. Monte este producto en un lugar con una ventilación adecuada, a una distancia mínima de 50 cm (20 pulg.) de las superficies adyacentes.
• Cuando se transfiere el producto desde entornos con temperaturas extremas (por ejemplo, de un camión refrigerado a un salón de baile cálido y húmedo), puede formarse condensación en los componentes electrónicos internos del producto. Para evitar que se produzca una falla, deje que el producto se aclimate completamente al entorno antes de conectarlo a la corriente.
• Se sabe que la luz detellante desencadena ataques epilépticos. El usuario debe cumplir con las leyes locales relativas a la notificación del uso de la luz estroboscópica.

• S I E M P R E :

• Desconecte de la corriente antes de limpiar el producto o sustituir el fusible.
• Sustituya el fusible por otro del mismo tipo y capacidad nominal.
  • Utilice un cable de seguridad cuando monte este producto por encima de la cabeza.
• Conecte este producto a un circuito con toma de tierra y protegido.

- NO HACER:

• Abrir este producto. No contiene piezas que puedan ser reparadas por el usuario.
• Mirar a la fuente de luz cuando el producto esté encendido.
• Dejar cualquier material inflamable a menos de 50 cm de este producto mientras esté en funcionamiento o conectado a la corriente.
• Conectar este producto a un regulador o reostato.
• Utilizar este producto si la carcasa, la lente o los cables parecen estar dañados.
• Utilizar este producto al aire libre o en cualquier lugar donde el polvo, el calor excesivo, el agua o la humedad puedan afectarlo (es necesario cumplir las normas para la clasificación IP publicada).

- Utilice SOLO el soporte para colgar/montar este producto.

• Dependiendo de la cantidad de niebla/bruma generada, todas las máquinas de niebla/bruma pueden hacer que se activen los detectores de humo.
• La temperatura ambiente máxima es de 45 °C (113 °F). No utilice este producto a temperaturas más altas.
• La temperatura de encendido mínima es de -20 °C (-4 °F). No encienda este producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -30^ (-22 °F). No utilice este producto a temperaturas más bajas.
• Para eliminar el desgaste innecesario y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

- Reorientar o reubicar la antena receptora.

- Aumentar la separación entre el equipo y el receptor.

- Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.

- Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Advertencia de exposición a RF para Norteamérica y Australia

¡Advertencia! Este equipo cumple con los límites de exposición a la irradiación establecidos por la FCC para un entorno no controlado. Este equipo debe instalarse y funcionar con una distancia mínima de 20 cm entre la fuente de irradiación y el usuario. Este transmisor no debe estar ubicado ni funcionar junto con ninguna otra antena o transmisor.

Conexión de la señal de control: Línea DMX

• El producto dispone de tomas XLR para entrada y salida de DMX.
• Nota: Este circuito de control está aislado y pertenece al puerto de datos de Clase 2.
• El circuito de control tiene una corriente de fuga acumulada inferior a 3,5 mA.

Qué se incluye

• Maverick Silens 2X Profile
- Cable de alimentación Seetronic Powerkon IP65
- 2 soportes omega con accesorios de montaje
- Guía de referencia rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace de energía

Es posible enlazar eléctricamente los productos Maverick Silens 2X Profile. Consulte la tabla siguiente para conocer el consumo de corriente a cada tensión y frecuencia:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Consumo de corriente	6,53 A	5,45 A	3,10 A	2,82 A	2,75 A

Nunca supere los 12 A en un solo circuito. Los cables de alimentación pueden adquirirse por separado.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Utilice al menos dos puntos de montajes por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para la línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps.

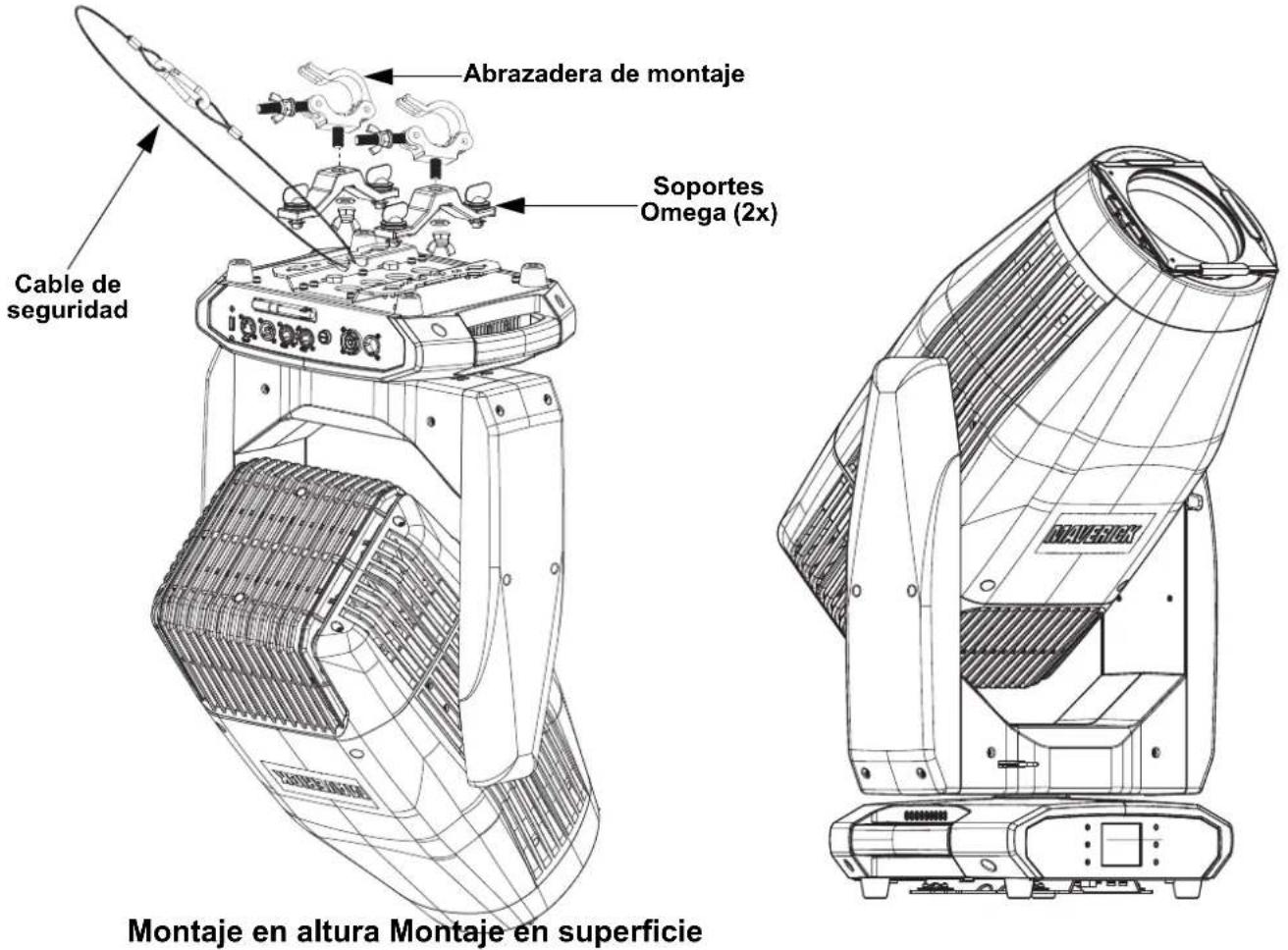

Diagrama de montaje del producto

Descripción del panel de control

Botón	Nombre Función
		Navega hacia arriba por la lista de menús o incrementa el valor numérico cuando está en una función
		Sale del menú o función actual
		Navega hacia abajo por la lista de menús o disminuye el valor numérico cuando está en una función
		Navega hacia la izquierda en la lista de menús
		Activa el menú que se muestra en ese momento o establece el valor seleccionado en ese momento en la función seleccionada
		Navega hacia la derecha en la lista de menús
