Ovation GR-1 IP - Proyector profesional Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector luminoso profesional (accesorio gobo)
Marca	Chauvet
Modelo	Ovation GR-1 IP
Compatibilidad	Funciona únicamente con el Chauvet Ovation E-260WW IP
Alimentación	24 VCC, 372 mA (proporcionada por el Ovation E-260WW IP)
Control	DMX a través del Ovation E-260WW IP
Índice de protección	IP65 (resistente al polvo y a las salpicaduras de agua, no sumergir)
Temperatura ambiente máxima	45 °C (113 °F)
Distancia de seguridad a superficies	50 cm (20 pulgadas) mínimo
Distancia a materiales inflamables	50 cm mínimo
Montaje	Se desliza en el compartimento para accesorios del Ovation E-260WW IP
Accesorios incluidos	Cables de alimentación y control, tarjeta de garantía, manual de referencia
Instalación del gobo	Retirar el anillo de retención, insertar el gobo, volver a colocar el anillo
Instrucciones de seguridad	No abrir, usar un cable de seguridad, no conectar a un regulador, desconectar en caso de uso prolongado
Mantenimiento	Limpiar con un paño que no suelte pelusa, no usar disolventes
Reparabilidad	Ningún componente reparable por el usuario, devolución al proveedor
Garantía	Consultar la tarjeta de garantía incluida
Entorno de uso	Exterior en condiciones normales, evitar ambiente marino, inundación, nieve o temperaturas extremas

Preguntas frecuentes - Ovation GR-1 IP Chauvet

¿Puede el Ovation GR-1 IP funcionar solo?

No, el Ovation GR-1 IP funciona únicamente con el Ovation E-260WW IP. Se instala en su compartimento para accesorios y recibe su alimentación y control DMX a través de este.

¿Cómo instalar el Ovation GR-1 IP en el Ovation E-260WW IP?

Afloje los tornillos del compartimento para accesorios, empuje la cubierta hacia adelante, luego deslice el GR-1 IP con el lado plano hacia la parte trasera del E-260WW IP. Luego conecte los cables de alimentación y control.

¿Qué tipo de alimentación necesita el Ovation GR-1 IP?

Se alimenta con 24 VCC a 372 mA, proporcionado por el Ovation E-260WW IP a través del cable incluido. Nunca lo conecte a otra fuente de alimentación.

¿El Ovation GR-1 IP es resistente al agua?

Tiene un índice de protección IP65, lo que lo hace resistente al polvo y a las salpicaduras de agua. Sin embargo, no debe sumergirse ni usarse en condiciones extremas (ambiente marino, inundación, nieve).

¿Cómo cambiar el gobo en el Ovation GR-1 IP?

Retire el anillo de retención del gobo, inserte el nuevo gobo en el portagobo, luego vuelva a colocar el anillo de retención presionando con los pulgares hasta que encaje.

¿Cuáles son las precauciones de seguridad a seguir?

No abrir el aparato (ninguna pieza reparable), usar un cable de seguridad durante el montaje en altura, alejar los materiales inflamables al menos 50 cm, y evitar la condensación en caso de cambio de temperatura.

¿Se puede usar el Ovation GR-1 IP con un regulador?

No, está prohibido conectar el aparato a un regulador o reóstato. Debe conectarse únicamente al Ovation E-260WW IP.

¿Cuál es la temperatura máxima de uso?

La temperatura ambiente máxima es de 45 °C (113 °F). No hacer funcionar el aparato por encima de esta temperatura.

¿Cómo limpiar el Ovation GR-1 IP?

Use un paño suave y que no suelte pelusa ligeramente húmedo si es necesario. No use disolventes, alcohol ni productos abrasivos. Asegúrese de que el aparato esté desconectado antes de limpiar.

¿Qué hacer en caso de mal funcionamiento?

Detenga inmediatamente el sistema, desconecte el aparato y contacte a su proveedor o al servicio posventa de Chauvet. No intente ninguna reparación usted mismo.

MANUAL DE USUARIO Ovation GR-1 IP Chauvet

La Guía de Referencia Rápida (GRR) del Ovation GR-1 IP contiene información básica sobre el producto, como conexión y montaje. Este producto funciona solamente con el Ovation E-260WW IP. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

• No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:

• Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).

• Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.
• Lugares proclives a inundaciones o a ser sepultados por la nieve.

• Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.

• USE un cable de seguridad cuando monte este producto en lo alto.

• NO sumerja este producto (IP65). La operación normal en exteriores es correcta.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto UNICAMENTE a un Ovation E-260WW IP.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation GR-1 IP
• Cable de alimentación y control de datos
• Tarjeta de Garantía
• Guía de Referencia Rápida

Alimentación CC

Este producto recibe la alimentación de una fuente de alimentación Ovation E-260WW IP con una tensión de salida de 24 V CC, 372 mA.

Enlace DMX

El Ovation GR-1 IP funcionará solo funcionará con un controlador DMX conectado a un Ovation E-260WW IP. Hay un manual DMX disponible en www.chauvetprofessional.com.

Montaje

Antes de montar este producto, lea las Notas de Seguridad.

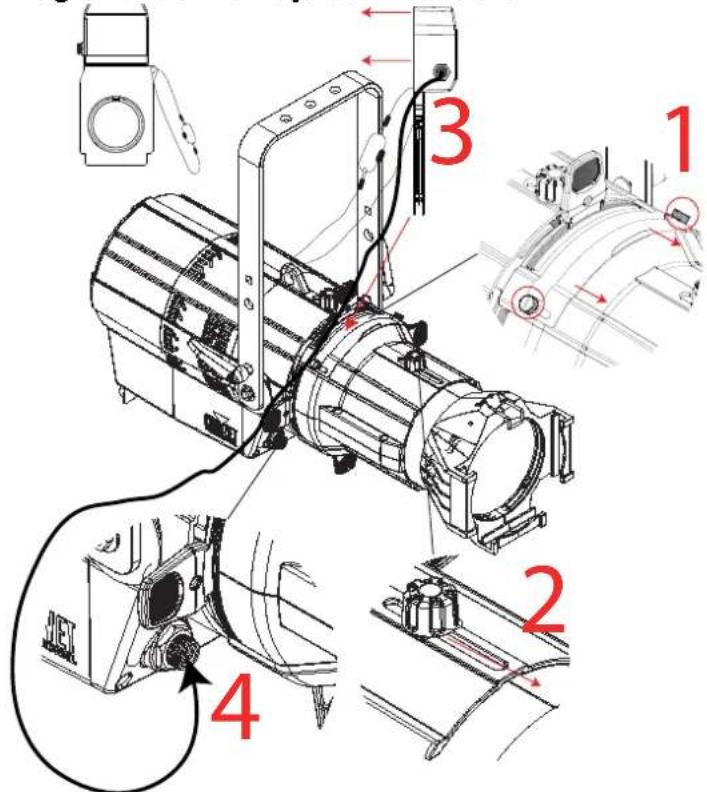

Diagrama de Montaje del Producto

1. Afloje los tornillos de la ranura accesoria y empuje la tapa hacia la parte frontal del producto.
2. Si el tubo de la lente obstruye la ranura accesoria, empuje lo bastante como para que el Ovation GR-1 IP se deslice en el Ovation E-260WW IP.
3. Deslice el Ovation GR-1 IP en la ranura accesoria con el lado plano mirando hacia la parte trasera del Ovation E-260WW IP.
4. Enchufe el cable de alimentación y control de datos en ambos productos, como se indica.

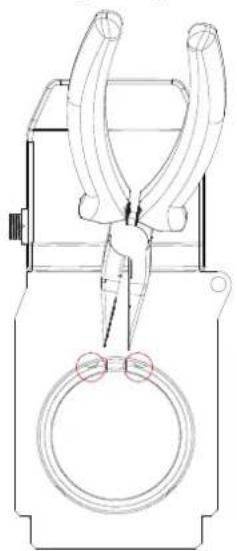

Montaje de gobos

1. Quite el anillo de retención del gobo.
2. Inserte el gobo en el soporte del gobo.
3. Vuelva a colocar el anillo de retención del gobo presionando con los pulgares para poner el anillo en su sitio.
