Ovation GR-1 IP - Projecteur lumineux professionnel Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux professionnel (accessoire gobo)
Marque	Chauvet
Modèle	Ovation GR-1 IP
Compatibilité	Fonctionne uniquement avec le Chauvet Ovation E-260WW IP
Alimentation	24 VCC, 372 mA (fournie par le Ovation E-260WW IP)
Contrôle	DMX via le Ovation E-260WW IP
Indice de protection	IP65 (résistant à la poussière et aux projections d'eau, ne pas immerger)
Température ambiante maximale	45 °C (113 °F)
Distance de sécurité aux surfaces	50 cm (20 pouces) minimum
Distance aux matériaux inflammables	50 cm minimum
Montage	Glisse dans le logement pour accessoire du Ovation E-260WW IP
Accessoires inclus	Câbles d'alimentation et de contrôle, fiche de garantie, manuel de référence
Installation du gobo	Retirer la bague de retenue, insérer le gobo, remettre la bague
Consignes de sécurité	Ne pas ouvrir, utiliser un câble de sécurité, ne pas connecter à un gradateur, débrancher en cas d'inutilisation prolongée
Entretien	Nettoyer avec un chiffon non pelucheux, ne pas utiliser de solvants
Réparabilité	Aucun composant réparable par l'utilisateur, retour au fournisseur
Garantie	Consulter la fiche de garantie incluse
Environnement d'utilisation	Extérieur dans conditions normales, éviter milieu marin, inondation, neige ou températures extrêmes

FOIRE AUX QUESTIONS - Ovation GR-1 IP Chauvet

L'Ovation GR-1 IP peut-il fonctionner seul ?

Non, l'Ovation GR-1 IP fonctionne uniquement avec le Ovation E-260WW IP. Il s'installe dans son logement pour accessoire et reçoit son alimentation et le contrôle DMX via ce dernier.

Comment installer l'Ovation GR-1 IP sur le Ovation E-260WW IP ?

Desserrez les vis du logement pour accessoire, poussez le couvercle vers l'avant, puis faites glisser le GR-1 IP côté plat vers l'arrière du E-260WW IP. Branchez ensuite les câbles d'alimentation et de contrôle.

Quel type d'alimentation nécessite l'Ovation GR-1 IP ?

Il est alimenté en 24 VCC à 372 mA, fourni par le Ovation E-260WW IP via le câble inclus. Ne jamais le connecter à une autre source d'alimentation.

L'Ovation GR-1 IP est-il étanche ?

Il possède un indice de protection IP65, ce qui le rend résistant à la poussière et aux projections d'eau. Cependant, il ne doit pas être immergé ni utilisé dans des conditions extrêmes (milieu marin, inondation, neige).

Comment changer le gobo dans l'Ovation GR-1 IP ?

Retirez la bague de retenue du gobo, insérez le nouveau gobo dans le porte-gobo, puis remettez la bague de retenue en poussant avec les pouces jusqu'à ce qu'elle s'enclenche.

Quelles sont les précautions de sécurité à respecter ?

Ne pas ouvrir l'appareil (aucune pièce réparable), utiliser un câble de sécurité lors du montage en hauteur, éloigner les matériaux inflammables d'au moins 50 cm, et éviter la condensation en cas de changement de température.

Peut-on utiliser l'Ovation GR-1 IP avec un gradateur ?

Non, il est interdit de connecter l'appareil à un gradateur ou un rhéostat. Il doit être connecté uniquement au Ovation E-260WW IP.

Quelle est la température maximale d'utilisation ?

La température ambiante maximale est de 45 °C (113 °F). Ne pas faire fonctionner l'appareil au-delà de cette température.

Comment nettoyer l'Ovation GR-1 IP ?

Utilisez un chiffon doux et non pelucheux légèrement humide si nécessaire. N'utilisez pas de solvants, d'alcool ou de produits abrasifs. Assurez-vous que l'appareil est débranché avant le nettoyage.

Que faire en cas de dysfonctionnement ?

Arrêtez immédiatement le système, débranchez l'appareil et contactez votre fournisseur ou le service après-vente Chauvet. Ne tentez aucune réparation vous-même.

MODE D'EMPLOI Ovation GR-1 IP Chauvet

À Propos de ce Manuel

Le manuel de référence du Ovation GR-1 IP (MR) reprend des informations de base sur cet appareil notamment en matière de fonctionnement et de montage. Cet appareil fonctionne uniquement avec le Ovation E-260WW IP. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
• Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).

• Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
• Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
• Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Vous pouvez connecter cet appareil UNIQUEMENT au Ovation E-260WW IP.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation GR-1 IP
• Câbles d'alimentation et de contrôle de données
• Fiche de Garantie
  • Manuel de Référence

Alimentation CC

Cet appareil est alimenté par l'alimentation d'un Ovation E-260WW IP disposant d'une tension en sortie de 24 VCC à 372 mA.

Raccordement DMX

Le Ovation GR-1 IP ne fonctionne qu'avec un contrôleur DMX connecté à un Ovation E-260WW IP. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité.

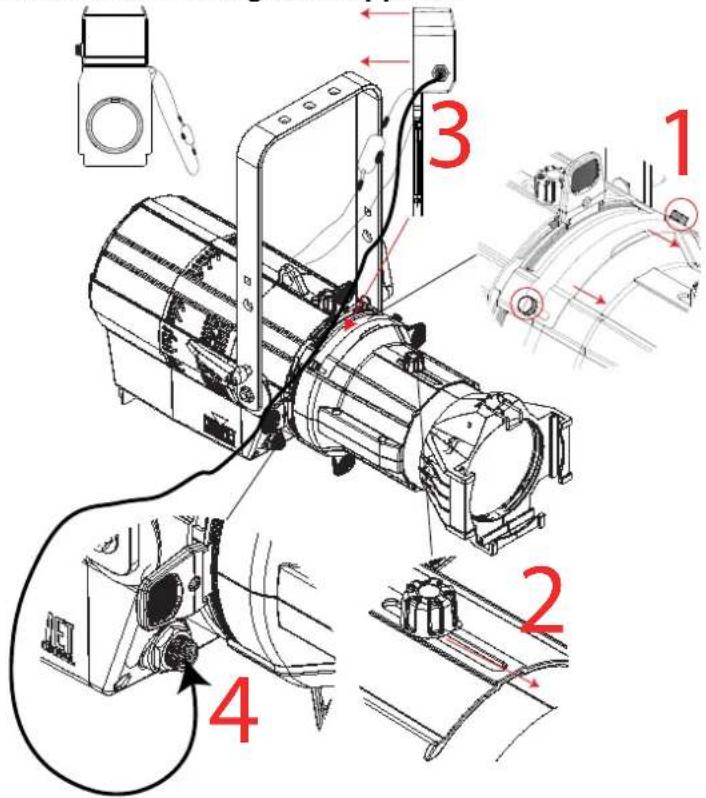

Schéma de Montage de l'Appareil

1. Désérrez les vis du logement pour accessoire et poussez le couvercle vers l'avant de l'appareil.
2. Si le tube de la lentille gêne le logement pour accessoire, poussez-le suffisamment loin pour permettre au Ovation GR-1 IP de glisser dans le Ovation E-260WW IP.
3. Faites glisser le Ovation GR-1 IP dans le logement pour accessoire avec le côté plat faisant face à l'arrière du Ovation E-260WW IP.
4. Branchez les câbles d'alimentation et de contrôle de données dans chaque appareils comme indiqué.

Installation de gobo

1. Retirez la bague de retenue du gobo.
2. Insérez le gobo dans le porte-gobo.
3. Remettez la bague de retenue du gobo en utilisant les pouces pour pousser la bague en place.
