Caractéristiques techniques	Chauvet COLORado PXL Curve 1 est un projecteur LED de type wash avec une courbure unique, offrant une grande flexibilité pour les installations scéniques.
Type de LED	LED RGBW (Rouge, Vert, Bleu, Blanc)
Puissance	Consommation électrique de 150W
Angle de faisceau	Largeur de faisceau ajustable pour des effets variés
Modes de contrôle	DMX, mode autonome, et mode maître/esclave
Utilisation	Idéal pour les concerts, événements en direct, et installations permanentes.
Maintenance	Nettoyage régulier des lentilles et vérification des connexions électriques recommandés.
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'humidité excessive.
Informations générales	Produit conçu pour une utilisation professionnelle avec une garantie limitée du fabricant.

FOIRE AUX QUESTIONS - COLORado PXL Curve 1 Chauvet

Quel type de connectivité prend en charge le Chauvet COLORado PXL Curve ?

Le Chauvet COLORado PXL Curve prend en charge la connectivité DMX et s'utilise avec des câbles DMX standards.

Comment réinitialiser le Chauvet COLORado PXL Curve ?

Pour réinitialiser le Chauvet COLORado PXL Curve, maintenez enfoncé le bouton 'Mode' pendant environ 10 secondes jusqu'à ce que l'écran affiche 'Reset'.

Que faire si le produit ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Testez avec un autre câble d'alimentation si nécessaire.

Comment résoudre des problèmes de communication DMX ?

Assurez-vous que les câbles DMX sont en bon état et correctement connectés. Vérifiez également que l'adresse DMX est correctement configurée sur le produit.

Le produit ne répond pas aux commandes DMX, que faire ?

Vérifiez que le mode DMX est activé sur le Chauvet COLORado PXL Curve et que l'adresse DMX est correcte. Essayez de redémarrer le produit.

Comment nettoyer le Chauvet COLORado PXL Curve ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du produit. Évitez d'utiliser des produits chimiques agressifs.

Y a-t-il des mises à jour de firmware disponibles pour le Chauvet COLORado PXL Curve ?

Vérifiez le site web de Chauvet pour les mises à jour de firmware. Suivez les instructions fournies pour mettre à jour le produit.

Comment utiliser les effets de couleur ?

Utilisez le contrôleur DMX pour sélectionner les effets de couleur souhaités en ajustant les canaux DMX associés aux couleurs.

Quel est le poids du Chauvet COLORado PXL Curve ?

Le Chauvet COLORado PXL Curve pèse environ 8,6 kg.

Le produit produit un bruit de ventilateur, est-ce normal ?

Oui, un léger bruit de ventilateur est normal lors du fonctionnement du produit pour assurer un refroidissement adéquat.

MODE D'EMPLOI COLORado PXL Curve 1 Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de COLORado PXL Curve 1.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 16.4 pieds (5 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 2 m de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
• Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

• Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.
- La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
- La température ambiante minimale est de -4 °F (-20 °C). Ne faites pas fonctionner ce produit à des températures plus basses.
- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
- En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• COLORado PXL Curve 1
• Cordon d'alimentation Seetronic Powerkon IP65
- Support oméga avec matériel de montage
- Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits COLORado PXL Curve 1. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	2,72 A	2,25 A	1,29 A	1,17 A	1,14 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

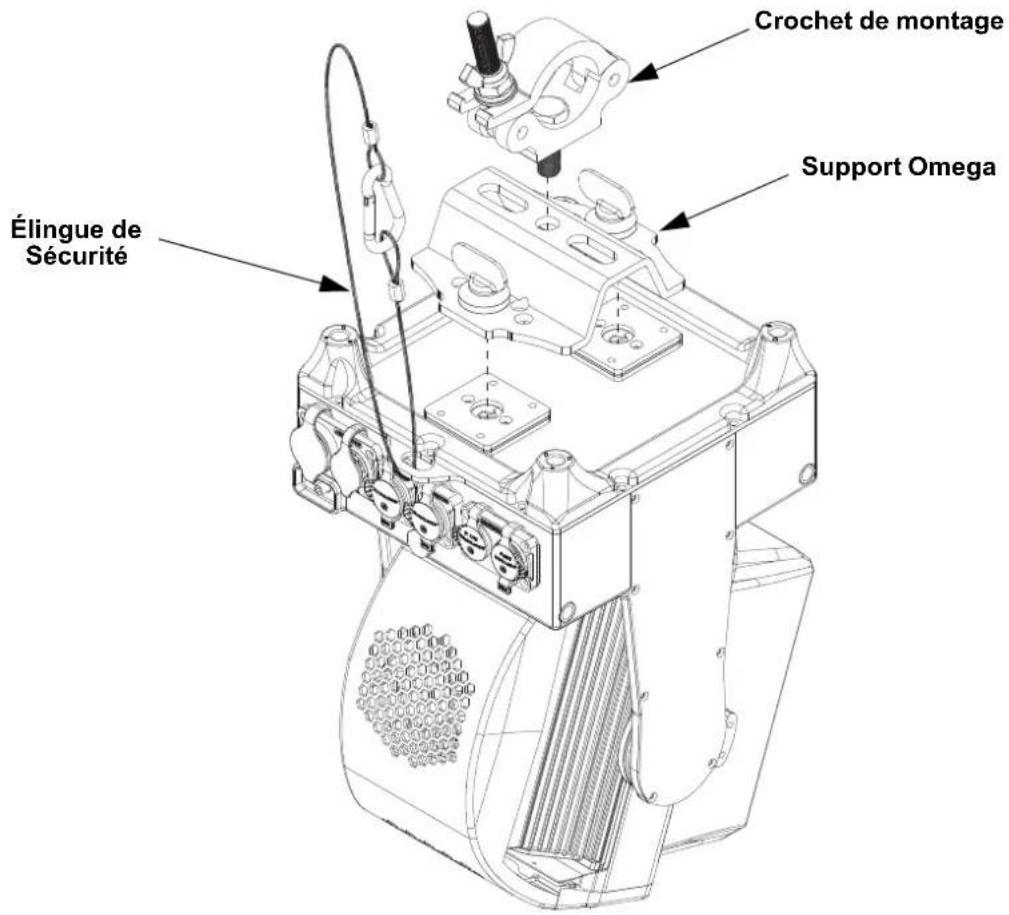

Schéma de Montage de l'Appareil

Crochet de montage Élingue de Sécurité Support Omega

Montage en hauteur

Panneau de commande Description

Bouton	Nom Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir une valeur sélectionnée dans une fonction
	Pour naviguer vers le haut dans le menu ou augmenter la valeur numérique d'une fonction
	Pour naviguer vers le bas dans le menu ou réduire la valeur numérique d'une fonction
