Produkttyp	Professioneller LED-Pixel-Lichtprojektor
Marke	Chauvet
Modell	COLORado PXL Curve 1
Stromversorgung	100-240 V AC, 50/60 Hz (universell)
Leistungsaufnahme	2,72 A (100 V), 2,25 A (120 V), 1,29 A (208 V), 1,17 A (230 V), 1,14 A (240 V)
Schutzart	IP65 (wasserdicht und staubgeschützt)
Anschluss	DMX über 5-poligen XLR (Ein-/Ausgang)
Betriebstemperatur	-20 °C bis 45 °C
Mindestsicherheitsabstand	5 m vom Auge
Mindestabstand zu Oberflächen	50 cm für Belüftung
Mindestabstand zu brennbaren Materialien	2 m
Montage	Omega-Halterung inklusive, Sicherungsseil erforderlich
Lieferumfang	Projektor, Netzkabel Seetronic Powerkon IP65, Omega-Halterung, Kurzreferenz
Pflege und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen; nicht eintauchen
Sicherheit	Auf geerdetem Stromkreis verwenden; nicht öffnen; beschädigtes Kabel nur vom Hersteller ersetzen
Reparierbarkeit	Lichtquelle nicht vom Benutzer austauschbar; Eingriff durch qualifiziertes Fachpersonal
Hauptfunktionen	RGB-LED-Beleuchtung mit Pixelsteuerung, DMX, autonome Modi, Stroboskop

Häufig gestellte Fragen - COLORado PXL Curve 1 Chauvet

Wie schließe ich den Projektor über DMX an?

Verwenden Sie 5-polige XLR-Kabel. Verbinden Sie den DMX-Ausgang des Pultes mit dem Eingang des ersten Projektors und verbinden Sie die Projektoren in einer Daisy-Chain. Der letzte Projektor muss mit einem DMX-Abschlusswiderstand terminiert werden.

Welche Versorgungsspannung wird benötigt?

Das Gerät akzeptiert eine universelle Spannung von 100 bis 240 V AC, 50/60 Hz. Es passt sich automatisch an.

Kann ich diesen Projektor im Freien verwenden?

Ja, er ist nach IP65 klassifiziert, was ihn vor Spritzwasser und Staub schützt. Verwenden Sie ebenfalls IP65-Netz- und DMX-Kabel.

Wie montiere ich den Projektor in der Höhe?

Befestigen Sie die Omega-Halterung an der Struktur mit einem für die Last geeigneten Montagehaken. Verwenden Sie immer ein Sicherungsseil als Fail-Safe.

Was tun, wenn der Projektor nicht angeht?

Überprüfen Sie die Stromversorgung und das Netzkabel. Stellen Sie sicher, dass der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie reinige ich die Linsen?

Trennen Sie das Gerät vom Netz und warten Sie, bis es abgekühlt ist. Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Lösungsmittel oder Scheuermittel.

Kann ich die Lichtquelle selbst austauschen?

Nein, die Lichtquelle darf nur vom Hersteller oder einem autorisierten Techniker ausgetauscht werden. Das Öffnen des Gehäuses führt zum Erlöschen der Garantie.

Was ist die maximale Leistungsaufnahme pro Stromkreis?

Überschreiten Sie nicht 12 A pro Stromkreis. Beachten Sie zur Berechnung der Anzahl der Geräte pro Stromkreis die Stromtabelle in der Anleitung.

Wie konfiguriere ich die DMX-Adresse?

Verwenden Sie das Bedienfeld und die Tasten Menu, Enter, Up/Down, um die DMX-Adresse auszuwählen. Einzelheiten entnehmen Sie bitte der Kurzreferenz.

Besteht bei Stroboskopen ein Epilepsierisiko?

Ja, blinkende Lichter können Anfälle auslösen. Beachten Sie die örtlichen Vorschriften zur Verwendung von Stroboskopen und warnen Sie die Öffentlichkeit.

BEDIENUNGSANLEITUNG COLORado PXL Curve 1 Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des COLORado PXL Curve 1.

• Die Leuchte ist nur für den professionellen Gebrauch bestimmt.
• Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 5 m (16.4 Fuß) nicht zu erwarten ist.
- Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.
• Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.

• V O R S I C H T!

• Das Gehäuse dieses Produkts kann heiß sein, wenn es Betrieb ist. Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm (20 Zoll) zu angrenzenden Flächen.
• Wenn das Produkt von einer Umgebung mit extremen Temperaturen (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.
• Blinkendes Licht kann bekanntermaßen epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze bezüglich der Benachrichtigung über die Verwendung von Stroboskopen einhalten.

• FOLGENDES SOLLTEN SIE IMMER TUN:

• Bei Verwendung eines Produkts mit einer IP65-Einstufung im Außenbereich sollten Sie ein Strom- und Datenkabel mit einer Einstufung von IP65 (oder höher) verwenden.
• Verschließen Sie alle unbenutzten Anschlüsse für die Spannungsversorgung, die Datenleitungen, die USB-Leitungen und andere Anschlüsse mit Schutzkappen mit einer IP-Einstufung..
• Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie dieses Produkt über Kopf montieren.
• Schließen Sie dieses Produkt an einen geerdeten und geschützten Stromkreis an.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

• Das Produkt öffnen. Es enthält keine vom Benutzer zu wartenden Teile.
• In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.
• Brennbares Material in einem Umkreis von 2 m um das Gerät herum liegen lassen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.
• Dieses Produkt an einen Dimmer oder Rheostat anschließen.
• Das Gerät betreiben, wenn das Gehäuse, die Linsen, oder die Kabel beschädigt sind.
• Dieses Produkt in Wasser oder andere Flüssigkeiten eintauchen (beachten Sie die Normen für die veröffentlichten IP-Einstufungen). Vorübergehender Betrieb im Freien ist kein Problem.

• Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:

• Exposition in einer Meeres-/Salzwasserumgebung (innerhalb von 3 Meilen um einen Salzwasserkörper).

• Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.
• Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.
  • Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.

- Verwenden Sie AUSSCHLIESSLICH die Aufhängevorrichtung oder den Montagewinkel, um dieses Produkt zu tragen.

• Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.
- Die minimale Umgebungstemperatur beträgt -20 °C (-4 °F). Betreiben Sie dieses Produkt nicht bei niedrigeren Temperaturen.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.
- Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

FCC Konformitätserklärung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne.
• Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
• Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.
• Wenden Sie sich ggf. an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

Verbindung des Steuersignals: DMX-Leitung

• Das Produkt ist mit XLR-Buchsen für den DMX-Eingang und -Ausgang ausgestattet.
• Hinweis: Dieser Steuerkreis ist isoliert und gehört zum Datenanschluss der Klasse 2.
• Der Steuerkreis weist einen kumulativen Ableitstrom von weniger als 3,5 mA auf.

Lieferumfang

• COLORado PXL Curve 1
- Seetronic Powerkon IP65 Netzkabel

• Omega-Halterungen mit Befestigungsmaterial
• Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz	Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kopplung von Geräten

COLORado PXL Curve 1-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Frequenzen können der folgenden Tabelle entnommen werden:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	2,72 A	2,25 A	1,29 A	1,17 A	1,14 A

Dabei darf eine Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden.

Stromverbindungskabel können separat erworben werden.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zur Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

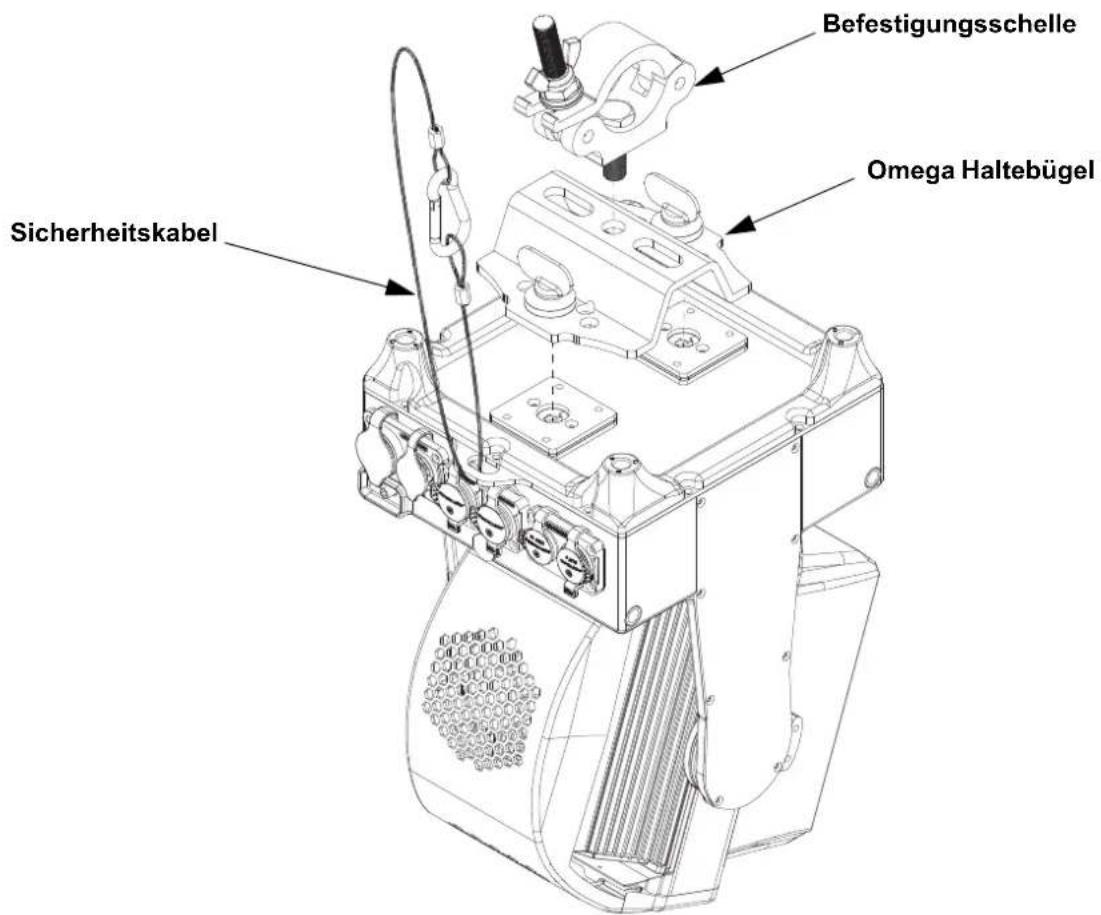

Montageansicht

Montage über Kopf

Beschreibung des Bedienfelds

Taste Bezeichnung Funktion
	Beendet das aktuelle Menü oder die Funktion
	Aktiviert das aktuell angezeigte Menü oder setzt den gewählten Wert in der gewählten Funktion
	Navigiert aufwärts durch das Menü oder erhöht den numerischen Wert in einer Funktion
	Navigiert abwärts durch das Menü oder erhöht den numerischen Wert in einer Funktion
