BEDIENUNGSANLEITUNG Rogue R2X Beam Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Rogue R2X Beam finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  • VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren.
• Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
  • VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Das Gerät NUR an den Befestigungsbügeln oder den Griffen tragen. Das Gerät niemals am Kopf tragen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Rogue R2X Beam
• Neutrik® powerCON® Netzkabel

• 2 Omega-Hängebügel
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss Draht (USA) Draht (Europa) Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

Auswechseln der Lampe

1. Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz.
2. Lassen Sie die Lampe für mindestens 15 Minuten abkühlen.
3. Entfernen Sie beide Abdeckungen des Kopfes, indem Sie die 8 Kreuzschlitzschrauben um ¼ Udrehung drehen.
4. Richten Sie die Rückseite des Geräts so aus, dass der Lüfter nach oben zeigt.
5. Entfernen Sie die 2 Drähte, die mit Kabelschuhen an der Lampe angeklemmt sind.
6. Drücken Sie die Lampe nach unten gegen die am Boden befestigten Feder-Clips, und drehen Sie die Lampe nach oben heraus.
7. Wiederholen Sie die oben genannten Schritte zum Einbau der neuen Lampe.

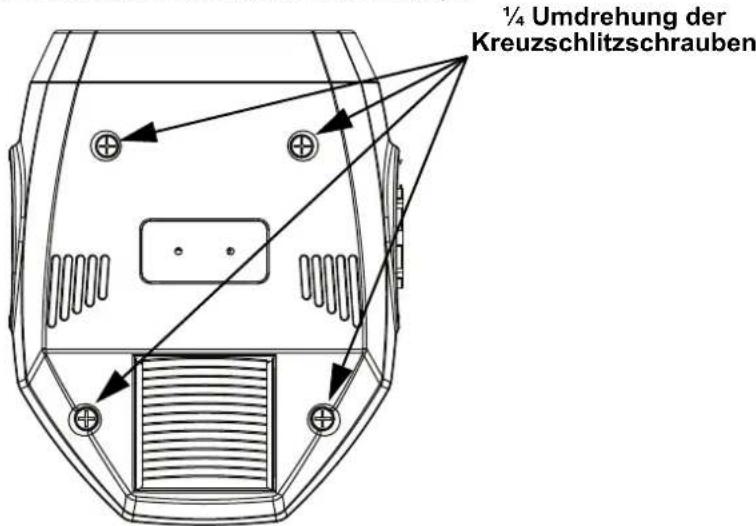

¼ Umdrehung der Kreuzschlitzschrauben

Detailliertere Informationen finden Sie in der Benutzerhandbuch.

DMX-Verbindung

Der Rogue R2X Beam kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Rogue R2X Beam nutzt zur Steuerung seiner 2 DMX-Eigenschaften eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Rogue R2X Beam unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

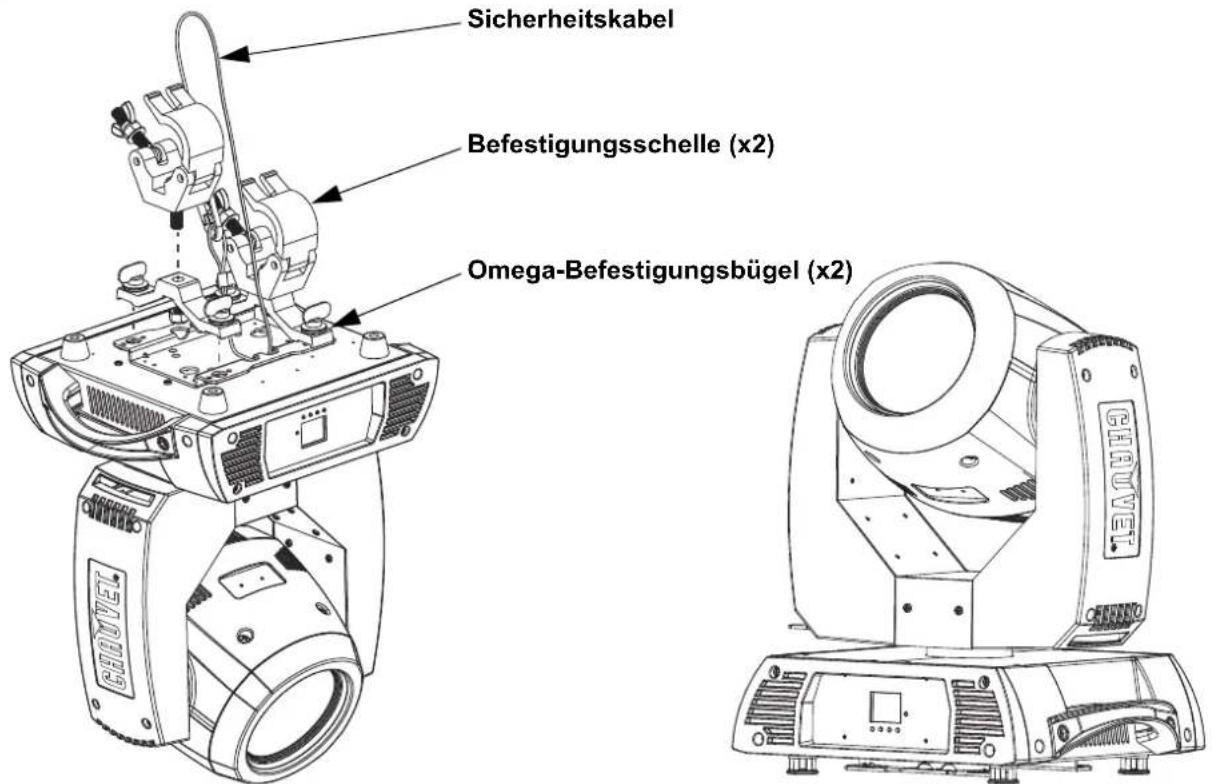

Montageansicht

Sicherheitskabel Befestigungsschelle (x2) Omega-Befestigungsbügel (x2)

Über-Kopf-Montage Aufstellung des Geräts auf dem Boden

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die DMX-Startadresse ein
Running Mode	DMX	19CH		Wählt den DMX-Modus aus
		16CH
	Auto Test Startet die Testsequenz des Produkts
	Manual Test	Pan	000-255	Ermöglicht die manuelle Steuerung aller Einstellungen vom Bedienfeld aus
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo
		Prism1
		Prism1 Rotate
		Prism2
		Prism2 Rotate
		Focus
		Frost
		P/T Macro
		P/T Ma. Speed
		Special Function
Setup	Pan Reverse	NO Normaler Schwenk-Modus
		YES Umgekehrter Schwenk-Modus
	Tilt Reverse	NO Normaler Neigungs-Modus
		YES Umgekehrter Neigungs-Modus
	Screen Reverse	NO Normale Ansicht des Bildschirm
		YES Dreht Ansicht des Bildschirm um 180°
	Pan Angle	540 Wählt den 540°-Schwenkwinkelbereich aus
		360 Wählt den 360°-Schwenkwinkelbereich aus
		180 Wählt den 180°-Schwenkwinkelbereich aus
	Tilt Angle	270 Wählt den 270°-Neigungswinkelbereich aus
		180 Wählt den 180°-Neigungswinkelbereich aus
		90 Wählt den 90°-Neigungswinkelbereich aus
	BL.O.P/T Move	NO		Aktiviert/deaktiviert den Verdunkelung bei Schwenk-/Neigungs Bewegung
		YES
	BL.O.Color Move	NO		Aktiviert/deaktiviert den Verdunkelung bei Farbrad Bewegung
		YES
	BL.O.Gobo Move	NO		Aktiviert/deaktiviert den Verdunkelung bei Goborad Bewegung
		YES
	Lamp Settings	On/Off	ON	Schaltet Lampe ein/aus
			OFF
		State/Power on	ON	Definiert beim Einschalten des Geräts den Status der Lampe
Hauptebene	Programmierebenen			Beschreibung
Setup	Lamp Settings	Off Via Dmx	NO	Schaltet das Gerät über den DMX-Controller ab
			YES
		On If Dmx on	NO	Schaltet die Lampe ein, wenn ein DMX-Signal erkannt wurde
			YES
		Off If Dmx off	NO	Schaltet die Lampe aus, wenn das DMX-Signal verloren wurde
			YES
		Ignition Delay 000-255		Wählt die Verzögerungszeit zwischen Einschalten des Geräts und Einschalten der Lampe aus
		Low Power Delay 000-255		Wählt die Verzögerungszeit zwischen Schließen des Shutters und Wechsel der Lampe in Niedrigenergie-Modus aus
		Reset Lamp Time	NO Setzt den Timer der Lampe auf 0 zurück
			YES Läß die Lampe unverändert
	Maintenance Timer	Interval Time 010-250		Definiert die Anzahl der Stunden zwischen den Wartungsmaßnahmen
		Remain Time	RESET Wartungszyklus zurückgesetzt
			000-250 Wartungszyklus wird nicht zurückgesetzt
	Reset Function	Pan/Tilt	NO	Setzt die Schwenkungs-/Neigungsfunktionen auf die Standardeinstellungen zurück
			YES
		Shutter/Prism	NO	Setzt alle Shutter und Prisma-Funktionen auf die Standardeinstellungen zurück
			YES
		Color	NO	Setzt alle Farbfunktionen auf die Standardeinstellungen zurück
			YES
		Gobo	NO	Setzt alle Gobo-Funktionen auf die Standardeinstellungen zurück
			YES
		Frost/Focus	NO	Setzt die Fokus- und Frost-Funktionen auf die Standardeinstellungen zurück
			YES
		All	NO	Setzt alle Funktionen auf die Standardeinstellungen zurück
			YES
	Factory Setting	NO		Setzt das Gerät wieder auf die Werkseinstellungen zurück
		YES
Sys Info	Ver: V Zeigt die Software-Version an
	Running Mode: ____ Zeigt den aktuellen Betriebsmodus an
	DMX Address: ____ Zeigt die aktuelle DMX-Adresse an
	Temperature: ____			Zeigt die Temperatur des Geräts in Grad Celsius an
	Lamp On Time:	----		Zeigt an, wie lange die Lampe eingeschaltet gewesen ist (sofern der Zähler bei Installation der neuen Lampe zurückgesetzt worden ist)
	Remaining Time:	----		Zeigt die verbleibende Zeit bis zur nächsten Wartung an
	UID:	----		Zeigt die UID an

DMX-Werte
19CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2 Schwenkung fein 000		⇔ 255 Feinsteuerung (16-Bit)
3 Neigung 000		⇔ 255 0–100%
4 Neigung fein 000		⇔ 255 Feinsteuerung (16-Bit)
5	Schwenk- und Neige-Geschwindigkeit	000 ⇔ 255 0–100%
6 Dimmer 000 ⇔ 255 0–100%
7 Dimmer fein 000 ⇔ 255 Feinsteuerung (16-Bit)
8 Shutter		000 ⇔ 007 Geschlossen008 ⇔ 015 Offen016 ⇔ 131 Synchronisierung Stroboskopeffekt, langsam bis schnell132 ⇔ 167 Schnell schließen, langsam öffnen, langsam nach schnell168 ⇔ 203 Langsam schließen, schnell öffnen, langsam nach schnell204 ⇔ 239 Pulse-Stroboskopeffekt, langsam bis schnell240 ⇔ 250 Zufalls-Stroboskopeffekt, langsam bis schnell251 ⇔ 255 Offen
9 Farbrad		000 ⇔ 004 Offen005 ⇔ 008 Farbe 1009 ⇔ 012 Farbe 2013 ⇔ 016 Farbe 3017 ⇔ 020 Farbe 4021 ⇔ 024 Farbe 5025 ⇔ 028 Farbe 6029 ⇔ 032 Farbe 7033 ⇔ 036 Farbe 8037 ⇔ 040 Farbe 9041 ⇔ 044 Farbe 10045 ⇔ 048 Farbe 11049 ⇔ 052 Farbe 12053 ⇔ 056 Farbe 13057 ⇔ 060 Farbe 14061 ⇔ 127 Gespaltene Farbe128 ⇔ 189 Drehung, schnell bis langsam190 ⇔ 255 Rückwärtsdrehung, langsam bis schnell
10 Goborad		000 ⇔ 003 Offen004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11

Kanal Funktion Wert Prozent/Einstellung
10 Goborad (Fortsetzung)		037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Offen060 ⇔ 063 Gobo 1 Schütteln, langsam bis schnell064 ⇔ 067 Gobo 2 Schütteln, langsam bis schnell068 ⇔ 071 Gobo 3 Schütteln, langsam bis schnell072 ⇔ 075 Gobo 4 Schütteln, langsam bis schnell076 ⇔ 079 Gobo 5 Schütteln, langsam bis schnell080 ⇔ 083 Gobo 6 Schütteln, langsam bis schnell084 ⇔ 087 Gobo 7 Schütteln, langsam bis schnell088 ⇔ 091 Gobo 8 Schütteln, langsam bis schnell092 ⇔ 095 Gobo 9 Schütteln, langsam bis schnell096 ⇔ 099 Gobo 10 Schütteln, langsam bis schnell100 ⇔ 103 Gobo 11 Schütteln, langsam bis schnell104 ⇔ 107 Gobo 12 Schütteln, langsam bis schnell108 ⇔ 111 Gobo 13 Schütteln, langsam bis schnell112 ⇔ 115 Gobo 14 Schütteln, langsam bis schnell116 ⇔ 119 Gobo 15 Schütteln, langsam bis schnell120 ⇔ 123 Gobo 16 Schütteln, langsam bis schnell124 ⇔ 127 Gobo 17 Schütteln, langsam bis schnell128 ⇔ 189 Drehung, schnell bis langsam190 ⇔ 193 Anhalten194 ⇔ 255 Rückwärtsdrehung, langsam bis schnell
11 Prisma 1		000 ⇔ 004 Keine Funktion005 ⇔ 255 5-Facetten-Prisma-Effekt
12 Prisma 1 drehen		000 ⇔ 127 Prisma-Indexierung128 ⇔ 189 Drehung im Uhrzeigersinn, langsam bis schnell190 ⇔ 193 Anhalten194 ⇔ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell
13 Prisma 2		000 ⇔ 004 Keine Funktion005 ⇔ 255 8-Facetten-Prisma-Effekt
14 Prisma 2 drehen		000 ⇔ 127 Prisma-Indexierung128 ⇔ 189 Drehung im Uhrzeigersinn, langsam bis schnell190 ⇔ 193 Anhalten194 ⇔ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell
15 Fokus 000 ⇔ 255 0–100%
16 Frost-Effekt 000 ⇔ 255 0–100%
17 Auto Programm		000 ⇔ 007 Keine Funktion008 ⇔ 015 Auto-Programm 1016 ⇔ 023 Auto-Programm 2024 ⇔ 031 Auto-Programm 3032 ⇔ 039 Auto-Programm 4040 ⇔ 047 Auto-Programm 5
17 Auto Programm	048 ⇔ 055 Auto-Programm 6056 ⇔ 063 Auto-Programm 7064 ⇔ 071 Auto-Programm 8072 ⇔ 079 Auto-Programm 9080 ⇔ 087 Auto-Programm 10088 ⇔ 095 Auto-Programm 11096 ⇔ 103 Auto-Programm 12104 ⇔ 111 Auto-Programm 13112 ⇔ 119 Auto-Programm 14120 ⇔ 127 Auto-Programm 15128 ⇔ 135 Auto-Programm 16136 ⇔ 143 Auto-Programm 17144 ⇔ 151 Auto-Programm 18152 ⇔ 159 Auto-Programm 19160 ⇔ 167 Auto-Programm 20168 ⇔ 175 Auto-Programm 21176 ⇔ 183 Auto-Programm 22184 ⇔ 191 Auto-Programm 23192 ⇔ 199 Auto-Programm 24200 ⇔ 207 Auto-Programm 25208 ⇔ 215 Auto-Programm 26216 ⇔ 223 Auto-Programm 27224 ⇔ 231 Auto-Programm 28232 ⇔ 239 Auto-Programm 29240 ⇔ 247 Auto-Programm 30248 ⇔ 255 Auto-Programm 31
18 Programmgeschwindigkeit 000 ⇔ 255 Schnell bis langsam
19 Steuerung	000 ⇔ 069 Keine Funktion070 ⇔ 079 Verdunkelung während Schwenkung/Neigung aktivieren080 ⇔ 089 Verdunkelung während Schwenkung/Neigung deaktivieren090 ⇔ 099 Verdunkelung während Bewegung des Farbrads aktivieren100 ⇔ 109 Verdunkelung während Bewegung des Farbrads deaktivieren110 ⇔ 119 Verdunkelung während Bewegung des Goborads aktivieren120 ⇔ 129 Verdunkelung während Bewegung des Goborads deaktivieren130 ⇔ 139 Lampe ein140 ⇔ 149 Zurücksetzen von Schwenkung/Neigung150 ⇔ 159 Zurücksetzen der Farbe160 ⇔ 169 Zurücksetzen des Gobos170 ⇔ 179 Zurücksetzen von Shutter/Prisma180 ⇔ 189 Keine Funktion190 ⇔ 199 Zurücksetzen von Frost/Fokus200 ⇔ 209 Alle zurücksetzen210 ⇔ 219 Verdunkelung aktiviert220 ⇔ 229 Verdunkelung deaktiviert230 ⇔ 239 Lampe aus240 ⇔ 255 Keine Funktion

16CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2 Schwenkung fein 000 ⇔ 255 Feinsteuerung (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4 Neigung fein 000 ⇔ 255 Feinsteuerung (16-Bit)
5	Schwenk- und Neige-Geschwindigkeit	000 ⇔ 255 0–100%
6 Dimmer 000 ⇔ 255 0–100%
7 Shutter		000 ⇔ 007 Geschlossen008 ⇔ 015 Offen016 ⇔ 131 Synchronisierung Stroboskopeffekt, langsam bis schnell132 ⇔ 167 Schnell schließen, langsam öffnen, langsam nach schnell168 ⇔ 203 Langsam schließen, schnell öffnen, langsam nach schnell204 ⇔ 239 Pulse-Stroboskopeffekt, langsam bis schnell240 ⇔ 250 Zufalls-Stroboskopeffekt, langsam bis schnell251 ⇔ 255 Offen
8 Farbrad		000 ⇔ 004 Offen005 ⇔ 008 Farbe 1009 ⇔ 012 Farbe 2013 ⇔ 016 Farbe 3017 ⇔ 020 Farbe 4021 ⇔ 024 Farbe 5025 ⇔ 028 Farbe 6029 ⇔ 032 Farbe 7033 ⇔ 036 Farbe 8037 ⇔ 040 Farbe 9041 ⇔ 044 Farbe 10045 ⇔ 048 Farbe 11049 ⇔ 052 Farbe 12053 ⇔ 056 Farbe 13057 ⇔ 060 Farbe 14061 ⇔ 127 Gespaltene Farbe128 ⇔ 189 Drehung, schnell bis langsam190 ⇔ 255 Rückwärtsdrehung, langsam bis schnell
9 Goborad		000 ⇔ 003 Offen004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12
Kanal Funktion Wert Prozent/Einstellung
9 Goborad		040 ⇌ 042 Gobo 13043 ⇌ 045 Gobo 14046 ⇌ 048 Gobo 15049 ⇌ 051 Gobo 16052 ⇌ 055 Gobo 17056 ⇌ 059 Offen060 ⇌ 063 Gobo 1 Schütteln, langsam bis schnell064 ⇌ 067 Gobo 2 Schütteln, langsam bis schnell068 ⇌ 071 Gobo 3 Schütteln, langsam bis schnell072 ⇌ 075 Gobo 4 Schütteln, langsam bis schnell076 ⇌ 079 Gobo 5 Schütteln, langsam bis schnell080 ⇌ 083 Gobo 6 Schütteln, langsam bis schnell084 ⇌ 087 Gobo 7 Schütteln, langsam bis schnell088 ⇌ 091 Gobo 8 Schütteln, langsam bis schnell092 ⇌ 095 Gobo 9 Schütteln, langsam bis schnell096 ⇌ 099 Gobo 10 Schütteln, langsam bis schnell100 ⇌ 103 Gobo 11 Schütteln, langsam bis schnell104 ⇌ 107 Gobo 12 Schütteln, langsam bis schnell108 ⇌ 111 Gobo 13 Schütteln, langsam bis schnell112 ⇌ 115 Gobo 14 Schütteln, langsam bis schnell116 ⇌ 119 Gobo 15 Schütteln, langsam bis schnell120 ⇌ 123 Gobo 16 Schütteln, langsam bis schnell124 ⇌ 127 Gobo 17 Schütteln, langsam bis schnell128 ⇌ 189 Drehung, schnell bis langsam190 ⇌ 193 Anhalten194 ⇌ 255 Rückwärtsdrehung, langsam bis schnell
10 Prisma 1		000 ⇌ 004 Keine Funktion005 ⇌ 255 5-Facetten-Prisma-Effekt
11 Prisma 1 drehen		000 ⇌ 127 Prisma-Indexierung128 ⇌ 189 Drehung im Uhrzeigersinn, langsam bis schnell190 ⇌ 193 Anhalten194 ⇌ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell
12 Prisma 2		000 ⇌ 004 Keine Funktion005 ⇌ 255 8-Facetten-Prisma-Effekt
13 Prisma 2 drehen		000 ⇌ 127 Prisma-Indexierung128 ⇌ 189 Drehung im Uhrzeigersinn, langsam bis schnell190 ⇌ 193 Anhalten194 ⇌ 255 Drehung gegen den Uhrzeigersinn, langsam bis schnell
14 Fokus 000 ⇌ 255 0–100%
15 Frost-Effekt 000 ⇌ 255 0–100%
Kanal Funktion Wert Prozent/Einstellung
16 Steuerung	000 ⇔ 069 Keine Funktion070 ⇔ 079 Verdunkelung während Schwenkung/Neigung aktivieren080 ⇔ 089 Verdunkelung während Schwenkung/Neigung deaktivieren090 ⇔ 099 Verdunkelung während Bewegung des Farbrads aktivieren100 ⇔ 109 Verdunkelung während Bewegung des Farbrads deaktivieren110 ⇔ 119 Verdunkelung während Bewegung des Goborads aktivieren120 ⇔ 129 Verdunkelung während Bewegung des Goborads deaktivieren130 ⇔ 139 Lampe ein140 ⇔ 149 Zurücksetzen von Schwenkung/Neigung150 ⇔ 159 Zurücksetzen der Farbe160 ⇔ 169 Zurücksetzen des Gobos170 ⇔ 179 Zurücksetzen von Shutter/Prisma180 ⇔ 189 Keine Funktion190 ⇔ 199 Zurücksetzen von Frost/Fokus200 ⇔ 209 Alle zurücksetzen210 ⇔ 219 Verdunkelung aktiviert220 ⇔ 229 Verdunkelung deaktiviert230 ⇔ 239 Lampe aus240 ⇔ 255 Keine Funktion
