GEBRUIKSAANWIJZING Rogue R2X Beam Chauvet

Over deze handleiding

De Rogue R2X Beam Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• Rogue R2X Beam

• Neutrik® powerCON® stroomsnoer

• 2 Omegabeugels met bevestigingsapparatuur
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

Lampvervanging

1. Schakel de armatuur uit en ontkoppel het van de stroom.
2. Wacht ten minste 15 minuten om de lamp af te laten koelen.
3. Verwijden beide kappen door 8 kruiskopschroeven te verwijderen.
4. Plaats de achterzijde van het product zo dat de ventilator bovenwaarts is gericht.
5. Verwijder de 2 draden die aan de lamp zijn gekoppeld bij de aansluitklemmen.
6. Duw de lamp met het lamponderstek tegen de veerklemmen op de onderzijde en rol de lamp daarna uit de bovenzijde.
7. Voer de stappen in omgekeerde volgorde uit om de nieuwe lamp te installeren.

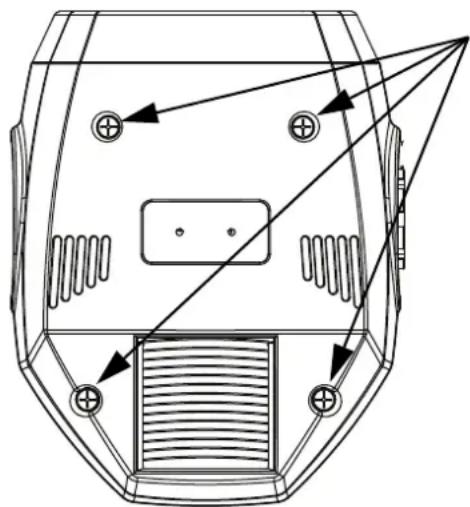

Kwartslag kruiskopschroeven

Raadpleeg de gebruikershandleiding voor meer uitgebreide instructies.

DMX-koppeling

De Rogue R2X Beam kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue R2X Beam gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Rogue R2X Beam ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

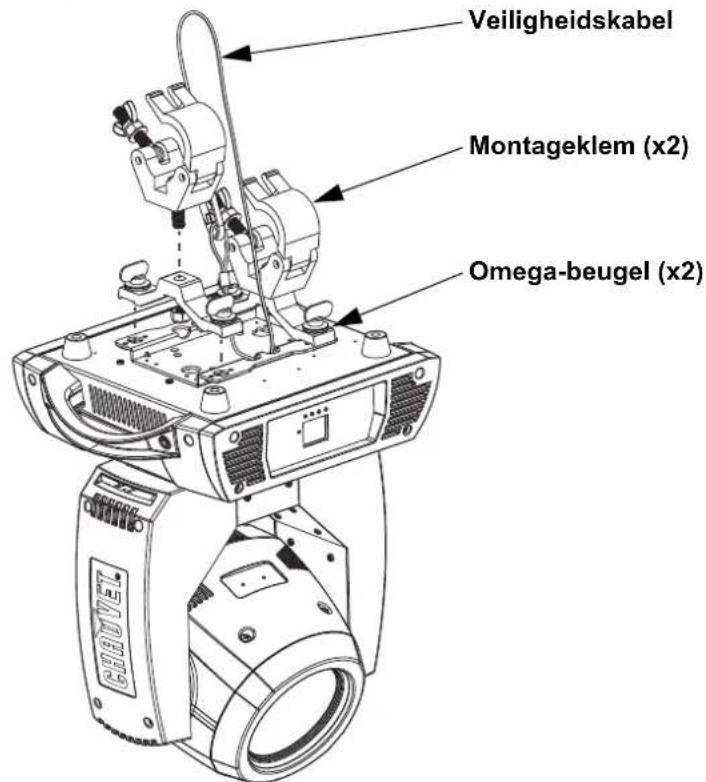

Montagediagram van het product

Veiligheidskabel Montageklem (x2) Omega-beugel (x2)

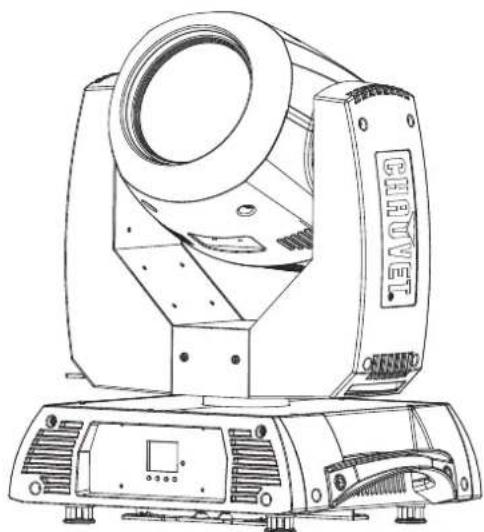

Montage boven het hoofd Plaatsing op de vloer

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Hoofdniveau	Programmeerniveaus Beschrijving
Address 00	1-512 Stelt het DMX-startadres in
Running Mode	DMX	19CH		Selecteert de DMX-modus
		16CH
	Auto Test Voert de testprocedure van het product uit
	Manual Test	Pan	000-255	Maakt handmatige bediening mogelijk van alle instellingen van het bedieningspaneel
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
Running Mode	Manual Test	Dimmer	000-255	Maakt handmatige bediening mogelijk van alle instellingen van het bedieningspaneel
		Dimmer Fine
		Shutter
		Color
		Gobo
		Prism1
		Prism1 Rotate
		Prism2
		Prism2 Rotate
		Focus
		Frost
		P/T Macro
		P/T Ma. Speed
		Special Function
Setup	Pan Reverse	NO Normale zwenkbediening
		YES Omgekeerde zwenkbediening
	Tilt Reverse	NO Normale kantelbediening
		YES Omgekeerde kantelbediening
	Screen Reverse	NO		Normale weergave van het bedieningsscherm
		YES		Roteert de weergave van het bedieningsscherm met 180°
	Pan Angle	540 Selecteert het 540°		zwenkhoekbereik
		360 Selecteert het 360°		zwenkhoekbereik
		180 Selecteert het 180°		zwenkhoekbereik
	Tilt Angle	270 Selecteert het 270°		kantelhoekbereik
		180 Selecteert het 180°		kantelhoekbereik
		90 Selecteert het 90°		kantelhoekbereik
	BL.O.P/T Move	NO		Schakelt verduistering bij zwenking/kanteling-beweging in/uit
		YES
	BL.O.Color Move	NO		Schakelt verduistering bij kleurenwiel-beweging in/uit
		YES
	BL.O.Gobo Move	NO		Schakelt verduistering bij gobowiel-beweging in/uit
		YES
	Lamp Settings	On/Off	ON	Schakelt de lamp aan/uit
			OFF
		State/Power on	ON	Definieert de lampstatus bij het inschakelen van het product
			OFF
	Lamp Settings	Off Via Dmx	NO	Schakelt het apparaat uit via de DMX-controller
			YES
		On If Dmx on	NO	Schakelt de lamp aan wanneer het DMX-signaal is gedetecteerd
			YES
		Off If Dmx off	NO	Schakelt de lamp uit wanneer het DMX-signaal is verbroken
			YES
		Ignition Delay 000-255		Kiest de vertragingsduur tussen inschakeling van het product en inschakeling van de lamp

Hoofdniveau	Programmeerniveaus			Beschrijving
Setup	Lamp Settings	Low Power Delay 000-255		Kiest de vertragingsduur wanneer de sluiter is gesloten en de lamp naar een toestand van laag vermogen gaar
		Reset Lamp Time	NO Laat de lamptijd ongewijzigd
			YES Reset de lamptijd naar 0
	Maintenance Timer	Interval Time 010-250 Definieert aantal uren tussen onderhoud
		Remain Time	RESET Reset de onderhoudscyclus
			000-250 Reset de onderhoudscyclus niet
	Reset Function	Pan/Tilt	NO	Reset de zwenk-/kantelfuncties naar de startpositie
			YES
		Shutter/Prism	NO	Reset alle sluiter-/prismafuncties naar de startpositie
			YES
		Color	NO	Reset alle kleurfuncties naar de startpositie
			YES
		Gobo	NO	Reset alle gobofuncties naar de startpositie
			YES
		Frost/Focus	NO	Reset de vorst- en focusfuncties naar de startpositie
			YES
		All	NO	Reset alle functies naar de startpositie
			YES
	Factory Setting	NO		Zet het product terug naar de oorspronkelijke fabrieksinstellingen
		YES
Sys Info	Ver: V_ Toont de softwareversie
	Running Mode: _ Toont de huidige bedrijfsmodus
	DMX Address: _ Toont het huidige DMX-adres
	Temperature: _			Toont de producttemperatuur in graden Celsius
	Lamp On Time: _			Toont hoe lang de lamp al aan is (onder de voorwaarde dat de teller is gereset na installatie van de nieuwe lamp)
	Remaining Time: _			Toont hoeveelheid tijd die nog overblijft in de onderhoudscyclus
	UID: _			Geeft de UID weer

DMX-waarden

19CH

Kanaal	Functie	Waarde	Percentage/Instelling
1	Zwenken	000 ⇔ 255	0–100%
2	Fijn zwenken	000 ⇔ 255	Fijne bediening (16-bits)
3	Kantelen	000 ⇔ 255	0–100%
4	Fijn kantelen	000 ⇔ 255	Fijne bediening (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇔ 255	0–100%
6	Dimmer	000 ⇔ 255	0–100%
7	Fijne dimmer	000 ⇔ 255	Fijne bediening (16-bits)
8	Sluiter	000 ⇔ 007	Gesloten
		008 ⇔ 015	Open
		016 ⇔ 131	Langzaam tot snel
		132 ⇔ 167	Snel sluiten, langzaam open van langzaam tot snel

Kanaal Functie Waarde Percentage/Instelling
8 Sluiter		168 ⇔ 203 Langzaam sluiten, snel open van langzaam tot snel204 ⇔ 239 Pulseffect van langzaam tot snel240 ⇔ 250 Willekeurig effect van langzaam tot snel251 ⇔ 255 Open
9 Kleurenwiel		000 ⇔ 004 Open005 ⇔ 008 Kleur 1009 ⇔ 012 Kleur 2013 ⇔ 016 Kleur 3017 ⇔ 020 Kleur 4021 ⇔ 024 Kleur 5025 ⇔ 028 Kleur 6029 ⇔ 032 Kleur 7033 ⇔ 036 Kleur 8037 ⇔ 040 Kleur 9041 ⇔ 044 Kleur 10045 ⇔ 048 Kleur 11049 ⇔ 052 Kleur 12053 ⇔ 056 Kleur 13057 ⇔ 060 Kleur 14061 ⇔ 127 Gesplitste kleur128 ⇔ 189 Rotatie, snel tot langzaam190 ⇔ 255 Omgekeerde rotatie, langzaam tot snel
10 Gobowiel		000 ⇔ 003 Open004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Open060 ⇔ 063 Gobo 1 schudden, langzaam tot snel064 ⇔ 067 Gobo 2 schudden, langzaam tot snel068 ⇔ 071 Gobo 3 schudden, langzaam tot snel072 ⇔ 075 Gobo 4 schudden, langzaam tot snel076 ⇔ 079 Gobo 5 schudden, langzaam tot snel
10 Gobowiel	080 ⇌ 083 Gobo 6 schudden, langzaam tot snel084 ⇌ 087 Gobo 7 schudden, langzaam tot snel088 ⇌ 091 Gobo 8 schudden, langzaam tot snel092 ⇌ 095 Gobo 9 schudden, langzaam tot snel096 ⇌ 099 Gobo 10 schudden, langzaam tot snel100 ⇌ 103 Gobo 11 schudden, langzaam tot snel104 ⇌ 107 Gobo 12 schudden, langzaam tot snel108 ⇌ 111 Gobo 13 schudden, langzaam tot snel112 ⇌ 115 Gobo 14 schudden, langzaam tot snel116 ⇌ 119 Gobo 15 schudden, langzaam tot snel120 ⇌ 123 Gobo 16 schudden, langzaam tot snel124 ⇌ 127 Gobo 17 schudden, langzaam tot snel128 ⇌ 189 Rotatie, snel tot langzaam190 ⇌ 193 Stoppen194 ⇌ 255 Omgekeerde rotatie, langzaam tot snel
11 Prisma 1	000 ⇌ 004 Geen functie005 ⇌ 255 5-facet prisma-effect
12 Prisma 1 rotatie	000 ⇌ 127 Handmatige rotatie128 ⇌ 189 Met de klok mee rotatie, langzaam tot snel190 ⇌ 193 Stoppen194 ⇌ 255 Tegen de klok in rotatie, langzaam tot snel
13 Prisma 2	000 ⇌ 004 Geen functie005 ⇌ 255 8-facet prisma-effect
14 Prisma 2 rotatie	000 ⇌ 127 Handmatige rotatie128 ⇌ 189 Met de klok mee rotatie, langzaam tot snel190 ⇌ 193 Stoppen194 ⇌ 255 Tegen de klok in rotatie, langzaam tot snel
15 Focus 000 ⇌ 255 0–100%
16 Vorsteffect 000 ⇌ 255 0–100%
17 Automatisch programma	000 ⇌ 007 Geen functie008 ⇌ 015 Automatisch programma 1016 ⇌ 023 Automatisch programma 2024 ⇌ 031 Automatisch programma 3032 ⇌ 039 Automatisch programma 4040 ⇌ 047 Automatisch programma 5048 ⇌ 055 Automatisch programma 6056 ⇌ 063 Automatisch programma 7064 ⇌ 071 Automatisch programma 8072 ⇌ 079 Automatisch programma 9080 ⇌ 087 Automatisch programma 10088 ⇌ 095 Automatisch programma 11096 ⇌ 103 Automatisch programma 12104 ⇌ 111 Automatisch programma 13112 ⇌ 119 Automatisch programma 14120 ⇌ 127 Automatisch programma 15128 ⇌ 135 Automatisch programma 16
17 Automatisch programma	136 ⇔ 143 Automatisch programma 17
	144 ⇔ 151 Automatisch programma 18
	152 ⇔ 159 Automatisch programma 19
	160 ⇔ 167 Automatisch programma 20
	168 ⇔ 175 Automatisch programma 21
	176 ⇔ 183 Automatisch programma 22
	184 ⇔ 191 Automatisch programma 23
	192 ⇔ 199 Automatisch programma 24
	200 ⇔ 207 Automatisch programma 25
	208 ⇔ 215 Automatisch programma 26
	216 ⇔ 223 Automatisch programma 27
	224 ⇔ 231 Automatisch programma 28
	232 ⇔ 239 Automatisch programma 29
	240 ⇔ 247 Automatisch programma 30
	248 ⇔ 255 Automatisch programma 31
18 Programmasnelheid 000 ⇔ 255 Snel tot langzaam
19 Regeling	000 ⇔ 069 Geen Functie
	070 ⇔ 079 Verduistering tijdens zwenken/kantelen
	080 ⇔ 089 Uitschakelen zwenk-/kantelverduistering
	090 ⇔ 099 Verduistering van kleurwielbeweging
	100 ⇔ 109 Uitschakelen kleurwielverduistering
	110 ⇔ 119 Verduistering van beweging van gobowielen
	120 ⇔ 129 Uitschakelen gobowielverduistering
	130 ⇔ 139 Lamp aan
	140 ⇔ 149 Resetten zwenken/kantelen
	150 ⇔ 159 Resetten Kleurwiel
	160 ⇔ 169 Resetten Gobowiel
	170 ⇔ 179 Resetten Sluiter-/prisma
	180 ⇔ 189 Geen Functie
	190 ⇔ 199 Resetten vorsteffect/focus
	200 ⇔ 209 Alles resetten
	210 ⇔ 219 Verduistering ingeschakeld
	220 ⇔ 229 Verduistering uitgeschakeld
	230 ⇔ 239 Lamp uit
	240 ⇔ 255 Geen Functie

16CH

Kanaal Functie Waarde Percentage/Instelling
1 Zwenken 000 ⇌ 255 0–100%
2 Fijn zwenken 000 ⇌ 255 Fijne bediening (16-bits)
3 Kantelen 000 ⇌ 255 0–100%
4 Fijn kantelen 000 ⇌ 255 Fijne bediening (16-bits)
5 Zwenk-/kantelsnelheid 000 ⇌ 255 0–100%
6 Dimmer 000 ⇌ 255 0–100%
7 Sluiter	000 ⇌ 007 Gesloten008 ⇌ 015 Open016 ⇌ 131 Langzaam tot snel132 ⇌ 167 Snel sluiten, langzaam open van langzaam tot snel
7 Sluiter		168 ⇌ 203 Langzaam sluiten, snel open van langzaam tot snel204 ⇌ 239 Pulseffect van langzaam tot snel240 ⇌ 250 Willekeurig effect van langzaam tot snel251 ⇌ 255 Open
8 Kleurenwiel		000 ⇌ 004 Open005 ⇌ 008 Kleur 1009 ⇌ 012 Kleur 2013 ⇌ 016 Kleur 3017 ⇌ 020 Kleur 4021 ⇌ 024 Kleur 5025 ⇌ 028 Kleur 6029 ⇌ 032 Kleur 7033 ⇌ 036 Kleur 8037 ⇌ 040 Kleur 9041 ⇌ 044 Kleur 10045 ⇌ 048 Kleur 11049 ⇌ 052 Kleur 12053 ⇌ 056 Kleur 13057 ⇌ 060 Kleur 14061 ⇌ 127 Gesplitste kleur128 ⇌ 189 Rotatie, snel tot langzaam190 ⇌ 255 Omgekeerde rotatie, langzaam tot snel
9 Gobowiel		000 ⇌ 003 Open004 ⇌ 006 Gobo 1007 ⇌ 009 Gobo 2010 ⇌ 012 Gobo 3013 ⇌ 015 Gobo 4016 ⇌ 018 Gobo 5019 ⇌ 021 Gobo 6022 ⇌ 024 Gobo 7025 ⇌ 027 Gobo 8028 ⇌ 030 Gobo 9031 ⇌ 033 Gobo 10034 ⇌ 036 Gobo 11037 ⇌ 039 Gobo 12040 ⇌ 042 Gobo 13043 ⇌ 045 Gobo 14046 ⇌ 048 Gobo 15049 ⇌ 051 Gobo 16052 ⇌ 055 Gobo 17056 ⇌ 059 Open060 ⇌ 063 Gobo 1 schudden, langzaam tot snel064 ⇌ 067 Gobo 2 schudden, langzaam tot snel068 ⇌ 071 Gobo 3 schudden, langzaam tot snel072 ⇌ 075 Gobo 4 schudden, langzaam tot snel076 ⇌ 079 Gobo 5 schudden, langzaam tot snel080 ⇌ 083 Gobo 6 schudden, langzaam tot snel
Kanaal Functie Waarde Percentage/In stelling
9 Gobowiel	084 ⇔ 087 Gobo 7 schudden, langzaam tot snel088 ⇔ 091 Gobo 8 schudden, langzaam tot snel092 ⇔ 095 Gobo 9 schudden, langzaam tot snel096 ⇔ 099 Gobo 10 schudden, langzaam tot snel100 ⇔ 103 Gobo 11 schudden, langzaam tot snel104 ⇔ 107 Gobo 12 schudden, langzaam tot snel108 ⇔ 111 Gobo 13 schudden, langzaam tot snel112 ⇔ 115 Gobo 14 schudden, langzaam tot snel116 ⇔ 119 Gobo 15 schudden, langzaam tot snel120 ⇔ 123 Gobo 16 schudden, langzaam tot snel124 ⇔ 127 Gobo 17 schudden, langzaam tot snel128 ⇔ 189 Rotatie, snel tot langzaam190 ⇔ 193 Stoppen194 ⇔ 255 Omgekeerde rotatie, langzaam tot snel
10 Prisma 1	000 ⇔ 004 Geen functie005 ⇔ 255 5-facet prisma-effect
11 Prisma 1 rotatie	000 ⇔ 127 Handmatige rotatie128 ⇔ 189 Met de klok mee rotatie, langzaam tot snel190 ⇔ 193 Stoppen194 ⇔ 255 Tegen de klok in rotatie, langzaam tot snel
12 Prisma 2	000 ⇔ 004 Geen functie005 ⇔ 255 8-facet prisma-effect
13 Prisma 2 rotatie	000 ⇔ 127 Handmatige rotatie128 ⇔ 189 Met de klok mee rotatie, langzaam tot snel190 ⇔ 193 Stoppen194 ⇔ 255 Tegen de klok in rotatie, langzaam tot snel
14 Focus 000 ⇔ 255 0–100%
15 Vorsteffect 000 ⇔ 255 0–100%
16 Regeling	000 ⇔ 069 Geen Functie070 ⇔ 079 Verduistering tijdens zwenken/kantelen080 ⇔ 089 Uitschakelen zwenk-/kantelverduistering090 ⇔ 099 Verduistering van kleurwielbeweging100 ⇔ 109 Uitschakelen kleurwielverduistering110 ⇔ 119 Verduistering van beweging van gobowielen120 ⇔ 129 Uitschakelen gobowielverduistering130 ⇔ 139 Lamp aan140 ⇔ 149 Resetten zwenken/kantelen150 ⇔ 159 Resetten Kleurwiel160 ⇔ 169 Resetten Gobowiel170 ⇔ 179 Resetten Sluiter-/prisma180 ⇔ 189 Geen Functie190 ⇔ 199 Resetten vorsteffect/focus200 ⇔ 209 Alles resetten210 ⇔ 219 Verduistering ingeschakeld220 ⇔ 229 Verduistering uitgeschakeld230 ⇔ 239 Lamp uit240 ⇔ 255 Geen Functie
