MANUAL DE USUARIO Rogue R2X Beam Chauvet

La Guía de Referencia Rápida (GRR) del Rogue R2X Beam contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de montaje o las asas para mover este producto. NO lo transporte agarrando por la cabeza móvil.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

- Rogue R2X Beam

- 2 Soportes Omega con material de montaje

- Cable de alimentación Neutrik® powerCON®

• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión Cable (EE.UU.) Cable (Europa) Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Sustitución de la Lámpara

1. Apague el dispositivo y desconéctelo de la toma de alimentación.
2. Espere al menos 15 minutos a que la lámpara se enfrié.

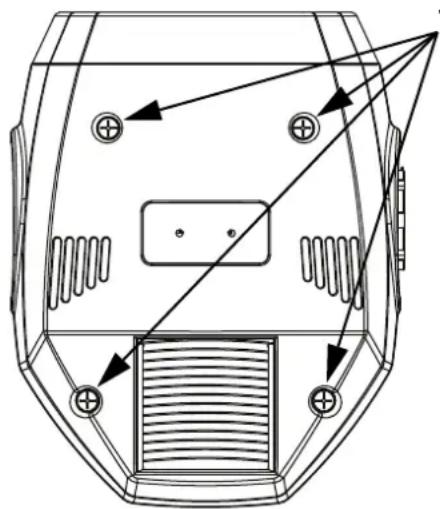

3. Quite las dos cubiertas de la cabeza quitando los 8 tornillos de estrella con un 14 de vuelta.
4. Oriente la parte trasera del producto de forma que el ventilador mire hacia arriba.
5. Quite los dos cables conectados a la lámpara mediante los terminales de horquilla.
6. Usando la base de la lámpara, empuje la lámpara hacia abajo contra los clips de muelle situados en la parte inferior; luego saque rodando la lámpara.
7. Repita a la inversa los pasos anteriores para instalar la lámpara nueva.

Tornillos de estrella de 14 de vuelta

Consulte por favor el Manual de Usuario para instrucciones más detalladas.

Enlace DMX

El Rogue R2X Beam funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Rogue R2X Beam usa una conexión de datos DMX normal para sus personalidades. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Rogue R2X Beam admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

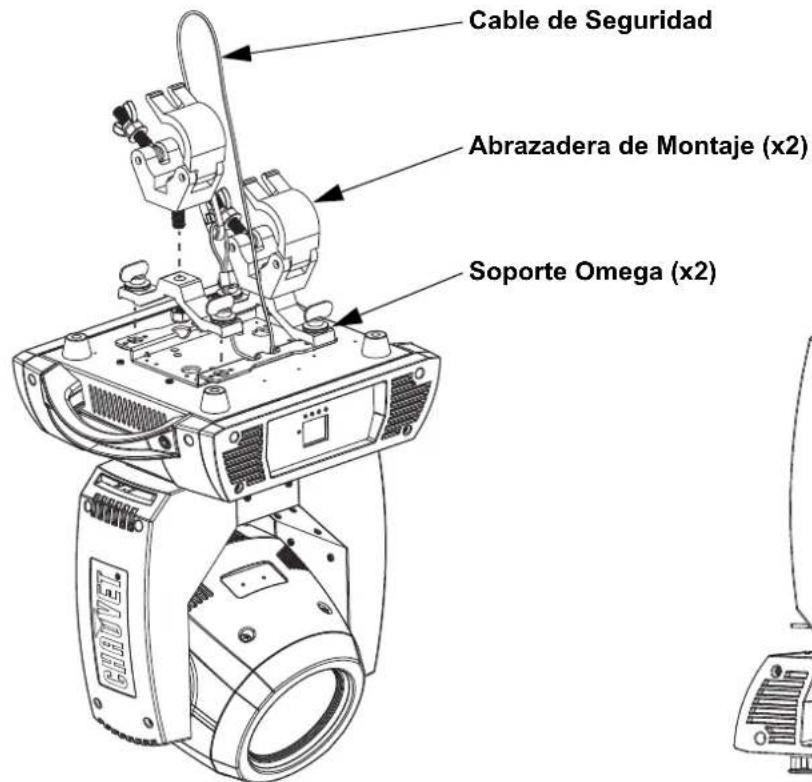

Diagrama de Montaje del Producto

Cable de Seguridad Abrazadera de Montaje (x2) Soporte Omega (x2)

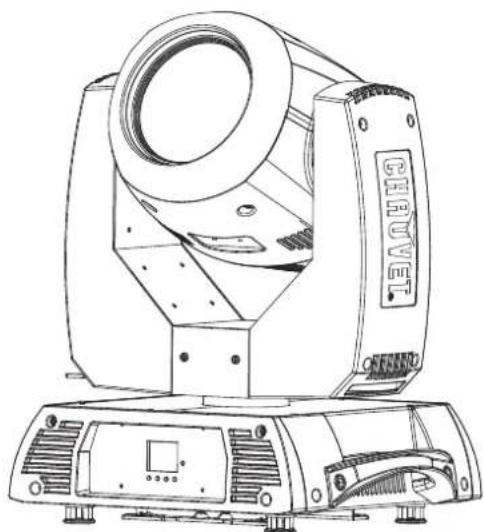

Montaje en Altura Montaje en el Suelo

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel principal	Niveles de Programación Descripción
Address 00	1-512 Configura la dirección inicial DMX
Running Mode	DMX	19CH		Selecciona la personalidad DMX
		16CH
	Auto Test Inicia la secuencia de prueba del dispositivo
	Manual Test	Pan	000–255	Permite control manual de toda la configuración desde el panel de control
		Pan Fine
		Tilt
		Tilt Fine
		P/T Speed
		Dimmer
Running Mode	Manual Test	Dimmer Fine	000-255	Permite control manual de toda la configuración desde el panel de control
		Shutter
		Color
		Gobo
		Prism1
		Prism1 Rotate
		Prism2
		Prism2 Rotate
		Focus
		Frost
		P/T Macro
		P/T Ma. Speed
		Special Function
Setup	Pan Reverse	NO		Funcionamiento de desplazamiento lateral normal
		YES		Invierte el funcionamiento del desplazamiento lateral
	Tilt Reverse	NO Funcionamiento inclinación normal
		YES Invierte el funcionamiento de la inclinación
	Screen Reverse	NO Vista normal de la pantalla de control
		YES Gira la pantalla de control 180°
	Pan Angle	540		Selecciona el rango de desplazamiento lateral de 540°
		360		Selecciona el rango de desplazamiento lateral de 360°
		180		Selecciona el rango de desplazamiento lateral de 180°
	Tilt Angle	270 Selecciona el rango de inclinación de 270°
		180 Selecciona el rango de inclinación de 180°
		90 Selecciona el rango de inclinación de 90°
	BL.O.P/T Move	NO		Activa / desactiva el blackout en el desplazamiento lateral/inclinación
		YES
	BL.O.Color Move	NO		Activa / desactiva el blackout en el movimiento de rueda de color
		YES
	BL.O.Gobo Move	NO		Activa / desactiva el blackout en el movimiento de rueda de gobo
		YES
	Lamp Settings	On/Off	ON	Apaga/Enciende la lámpara
			OFF
Setup	Lamp Settings	State/Power on	ON	Define el estado de la lámpara cuando se da alimentación al producto
			OFF
		Off Via Dmx	NO	Apaga la unidad a través del controlador DMX
			YES
		On If Dmx on	NO	Enciende la lámpara cuando detecta la señal DMX
			YES
		Off If Dmx off	NO	Apaga la lámpara cuando pierde la señal DMX
			YES
		Ignition Delay 000-255		Selecciona la duración del retardo entre el encendido del producto y el encendido de la lámpara

Nivel principal	Niveles de Programación			Descripción
Setup	Lamp Settings	Low Power Delay 000-255		Selecciona la duración del retardo cuando el obturador se cierra y la lámpara entra en estado de bajo consumo
		Reset Lamp Time	NO Deja	sin cambiar el tiempo de la lámpara
			YES	Reinicia la cuenta de tiempo de la lámpara a 0
	Maintenance Timer	Interval Time 010-250		Define la cantidad de horas entre operaciones de mantenimiento
		Remain Time	RESET Reinicia el ciclo de mantenimiento
			000-250 No	reinicia el ciclo de mantenimiento
	Reset Function	Pan/Tilt	NO	Reinicia las funciones de desplazamiento lateral/inclinación a la posición de inicio
			YES
		Shutter/Prism	NO	Reinicia las funciones de obturador, y prisma a la posición de inicio
			YES
		Color	NO	Reinicia todas las funciones de color a la posición de inicio
			YES
		Gobo	NO	Reinicia todas las funciones de gobo a la posición de inicio
			YES
		Frost/Focus	NO	Reinicia las funciones de difusor, y foco a la posición de inicio
			YES
		All	NO	Reinicia todas las funciones a la posición de inicio
			YES
	Factory Setting	NO		Devuelve el producto a su configuración de fábrica original
		YES
Sys Info	Ver: V_Muestra la versión de software
	Running Mode: __ Muestra el modo de ejecución actual
	DMX Address: __ Muestra la dirección DMX actual
	Temperature: ____			Muestra la temperatura del producto en Celsius
	Lamp On Time: ____			Muestra la cantidad de tiempo que ha estado encendida la lámpara (siempre que el contador se haya reiniciado tras la instalación de una lámpara nueva)
	Remaining Time: ____			Muestra en pantalla el tiempo restante del ciclo de mantenimiento
	UID: ____ Muestra actual UID #

Valores DMX

19CH

Canal	Función	Valor	Porcentaje/Configuración
1	Desplazamiento Lateral	000 ⇔ 255	0–100%
2	Desplazamiento Lateral Fino	000 ⇔ 255	Control fino (16 bits)
3	Inclinación	000 ⇔ 255	0–100%
4	Inclinación Fina	000 ⇔ 255	Control fino (16 bits)
5	Velocidad Desplazamiento Lateral/Inclinación	000 ⇔ 255	0–100%
6	Atenuador	000 ⇔ 255	0–100%
7	Atenuador Fino	000 ⇔ 255	Control fino (16 bits)

Canal Función Valor Porcentaje/Configuración
8 Obturador	000 ⇔ 007 Cerrado008 ⇔ 015 Abierto016 ⇔ 131 Lento a rápido132 ⇔ 167 Cerrar rápido, abrir lento de lento a rápido168 ⇔ 203 Cerrar lento, abrir rápido de lento a rápido204 ⇔ 239 Efecto pulso de lento a rápido240 ⇔ 250 Efecto aleatorio de lento a rápido251 ⇔ 255 Abierto
9 Rueda de color	000 ⇔ 004 Abierto005 ⇔ 008 Color 1009 ⇔ 012 Color 2013 ⇔ 016 Color 3017 ⇔ 020 Color 4021 ⇔ 024 Color 5025 ⇔ 028 Color 6029 ⇔ 032 Color 7033 ⇔ 036 Color 8037 ⇔ 040 Color 9041 ⇔ 044 Color 10045 ⇔ 048 Color 11049 ⇔ 052 Color 12053 ⇔ 056 Color 13057 ⇔ 060 Color 14061 ⇔ 127 Colores divididos128 ⇔ 189 Rotación, rápido a lento190 ⇔ 255 Rotación inversa, lento a rápido
10 Rueda Gobo	000 ⇔ 003 Abierto004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Abierto060 ⇔ 063 Vibración de gobo 1, lento a rápido
Canal Función Valor Porcentaje/Configuración
10 Rueda Gobo	064 ⇔ 067 Vibración de gobo 2, lento a rápido068 ⇔ 071 Vibración de gobo 3, lento a rápido072 ⇔ 075 Vibración de gobo 4, lento a rápido076 ⇔ 079 Vibración de gobo 5, lento a rápido080 ⇔ 083 Vibración de gobo 6, lento a rápido084 ⇔ 087 Vibración de gobo 7, lento a rápido088 ⇔ 091 Vibración de gobo 8, lento a rápido092 ⇔ 095 Vibración de gobo 9, lento a rápido096 ⇔ 099 Vibración de gobo 10, lento a rápido100 ⇔ 103 Vibración de gobo 11, lento a rápido104 ⇔ 107 Vibración de gobo 12, lento a rápido108 ⇔ 111 Vibración de gobo 13, lento a rápido112 ⇔ 115 Vibración de gobo 14, lento a rápido116 ⇔ 119 Vibración de gobo 15, lento a rápido120 ⇔ 123 Vibración de gobo 16, lento a rápido124 ⇔ 127 Vibración de gobo 17, lento a rápido128 ⇔ 189 Rotación, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Rotación inversa, lento a rápido
11 Prisma 1	000 ⇔ 004 Sin función005 ⇔ 255 Efecto de prisma de 5 facetas
12 Girar Prisma 1	000 ⇔ 127 Indexado prisma128 ⇔ 189 Giro levógiro, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Giro dextrógiro, lento a rápido
13 Prisma 2	000 ⇔ 004 Sin función005 ⇔ 255 Efecto de prisma de 8 facetas
14 Girar Prisma 2	000 ⇔ 127 Indexado prisma128 ⇔ 189 Giro levógiro, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Giro dextrógiro, lento a rápido
15 Foco 000 ⇔ 255 0–100%
16 Difusor 000 ⇔ 255 0–100%
17 Programa Automático	000 ⇔ 007 Sin función008 ⇔ 015 Programa Automático 1016 ⇔ 023 Programa Automático 2024 ⇔ 031 Programa Automático 3032 ⇔ 039 Programa Automático 4040 ⇔ 047 Programa Automático 5048 ⇔ 055 Programa Automático 6056 ⇔ 063 Programa Automático 7064 ⇔ 071 Programa Automático 8072 ⇔ 079 Programa Automático 9080 ⇔ 087 Programa Automático 10088 ⇔ 095 Programa Automático 11096 ⇔ 103 Programa Automático 12
17 Programa Automático	104 ⇔ 111 Programa Automático 13112 ⇔ 119 Programa Automático 14120 ⇔ 127 Programa Automático 15128 ⇔ 135 Programa Automático 16136 ⇔ 143 Programa Automático 17144 ⇔ 151 Programa Automático 18152 ⇔ 159 Programa Automático 19160 ⇔ 167 Programa Automático 20168 ⇔ 175 Programa Automático 21176 ⇔ 183 Programa Automático 22184 ⇔ 191 Programa Automático 23192 ⇔ 199 Programa Automático 24200 ⇔ 207 Programa Automático 25208 ⇔ 215 Programa Automático 26216 ⇔ 223 Programa Automático 27224 ⇔ 231 Programa Automático 28232 ⇔ 239 Programa Automático 29240 ⇔ 247 Programa Automático 30248 ⇔ 255 Programa Automático 31
18	Velocidad Programa Automático	000 ⇔ 255 Rápido a lento
19 Control	000 ⇔ 069 Sin función070 ⇔ 079 Blackout durante desplazamiento lateral/inclinación080 ⇔ 089 Deshabilitar blackout de desplazamiento lateral/inclinación090 ⇔ 099 Blackout mientras se mueve la rueda de color100 ⇔ 109 Deshabilitar blackout de rueda de color110 ⇔ 119 Blackout mientras se mueve la rueda de gobo120 ⇔ 129 Deshabilitar blackout de rueda de gobo130 ⇔ 139 Lámpara encendida140 ⇔ 149 Reiniciar desplazamiento lateral/inclinación150 ⇔ 159 Reiniciar rueda de color160 ⇔ 169 Reiniciar rueda de gobo170 ⇔ 179 Reiniciar rueda de prisma/obturador180 ⇔ 189 Sin función190 ⇔ 199 Reiniciar difusor/foco200 ⇔ 209 Reiniciar todo210 ⇔ 219 Blackout de todas las funciones220 ⇔ 229 Deshabilitar blackout de todas las funciones230 ⇔ 239 Lámpara apagada240 ⇔ 255 Sin función

16CH

Canal Función Valor Porcentaje/Configuración
1 Desplazamiento Lateral 000		255 0–100%
2	Desplazamiento Lateral Fino	000 255 Control fino (16 bits)
3 Inclinación 000		255 0–100%
4 Inclinación Fina 000		255 Control fino (16 bits)
5	Velocidad Desplazamiento Lateral/Inclinación	000 255 0–100%
6 Atenuador 000 255 0–100%
7 Obturador		000 007 Cerrado008 015 Abierto016 131 Lento a rápido132 167 Cerrar rápido, abrir lento de lento a rápido168 203 Cerrar lento, abrir rápido de lento a rápido204 239 Efecto pulso de lento a rápido240 250 Efecto aleatorio de lento a rápido251 255 Abierto
8 Rueda de color		000 004 Abierto005 008 Color 1009 012 Color 2013 016 Color 3017 020 Color 4021 024 Color 5025 028 Color 6029 032 Color 7033 036 Color 8037 040 Color 9041 044 Color 10045 048 Color 11049 052 Color 12053 056 Color 13057 060 Color 14061 127 Colores divididos128 189 Rotación, rápido a lento190 255 Rotación inversa, lento a rápido
9 Rueda Gobo		000 003 Abierto004 006 Gobo 1007 009 Gobo 2010 012 Gobo 3013 015 Gobo 4016 018 Gobo 5019 021 Gobo 6022 024 Gobo 7025 027 Gobo 8028 030 Gobo 9031 033 Gobo 10034 036 Gobo 11
9 Rueda Gobo	037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Abierto060 ⇔ 063 Vibración de gobo 1, lento a rápido064 ⇔ 067 Vibración de gobo 2, lento a rápido068 ⇔ 071 Vibración de gobo 3, lento a rápido072 ⇔ 075 Vibración de gobo 4, lento a rápido076 ⇔ 079 Vibración de gobo 5, lento a rápido080 ⇔ 083 Vibración de gobo 6, lento a rápido084 ⇔ 087 Vibración de gobo 7, lento a rápido088 ⇔ 091 Vibración de gobo 8, lento a rápido092 ⇔ 095 Vibración de gobo 9, lento a rápido096 ⇔ 099 Vibración de gobo 10, lento a rápido100 ⇔ 103 Vibración de gobo 11, lento a rápido104 ⇔ 107 Vibración de gobo 12, lento a rápido108 ⇔ 111 Vibración de gobo 13, lento a rápido112 ⇔ 115 Vibración de gobo 14, lento a rápido116 ⇔ 119 Vibración de gobo 15, lento a rápido120 ⇔ 123 Vibración de gobo 16, lento a rápido124 ⇔ 127 Vibración de gobo 17, lento a rápido128 ⇔ 189 Rotación, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Rotación inversa, lento a rápido
10 Prisma 1	000 ⇔ 004 Sin función005 ⇔ 255 Efecto de prisma de 5 facetas
11 Girar Prisma 1	000 ⇔ 127 Indexado prisma128 ⇔ 189 Giro levógiro, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Giro dextrógiro, lento a rápido
12 Prisma 2	000 ⇔ 004 Sin función005 ⇔ 255 Efecto de prisma de 8 facetas
13 Girar Prisma 2	000 ⇔ 127 Indexado prisma128 ⇔ 189 Giro levógiro, rápido a lento190 ⇔ 193 Parada194 ⇔ 255 Giro dextrógiro, lento a rápido
14 Foco 000 ⇔ 255 0–100%
15 Difusor 000 ⇔ 255 0–100%
16 Control	000 ⇔ 069 Sin función070 ⇔ 079 Blackout durante desplazamiento lateral/inclinación080 ⇔ 089 Deshabilitar blackout de desplazamiento lateral/inclinación090 ⇔ 099 Blackout mientras se mueve la rueda de color100 ⇔ 109 Deshabilitar blackout de rueda de color
Canal Función Valor Porcentaje/Configuración
16 Control	110 ⇔ 119	Blackout mientras se mueve la rueda de gobo
	120 ⇔ 129	Deshabilitar blackout de rueda de gobo
	130 ⇔ 139	Lámpara encendida
	140 ⇔ 149	Reiniciar desplazamiento lateral/inclinación
	150 ⇔ 159	Reiniciar rueda de color
	160 ⇔ 169	Reiniciar rueda de gobo
	170 ⇔ 179	Reiniciar rueda de prisma/obturador
	180 ⇔ 189	Sin función
	190 ⇔ 199	Reiniciar difusor/foco
	200 ⇔ 209	Reiniciar todo
	210 ⇔ 219	Blackout de todas las funciones
	220 ⇔ 229	Deshabilitar blackout de todas las funciones
	230 ⇔ 239	Lámpara apagada
	240 ⇔ 255	Sin función
