Caractéristiques Techniques	Détails
Type de produit	Projecteur à faisceau
Source lumineuse	LED
Puissance	200 W
Angle de faisceau	2,5°
Modes de fonctionnement	DMX, Standalone, Master/Slave
Contrôle DMX	16 canaux
Poids	10,5 kg
Dimensions	26 x 22 x 14 cm
Utilisation recommandée	Événements, concerts, spectacles
Maintenance	Nettoyage régulier des lentilles et des ventilateurs
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Rogue R2X Beam Chauvet

Comment puis-je résoudre un problème d'alimentation avec le Chauvet Rogue R2X Beam ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous que le fusible de l'appareil n'est pas grillé.

Que faire si le faisceau lumineux ne s'allume pas ?

Vérifiez si l'appareil est sous tension et si le mode de fonctionnement est correctement sélectionné. Testez avec un autre câble DMX si nécessaire.

Comment résoudre un problème de communication DMX ?

Assurez-vous que le câble DMX est correctement connecté et que les adresses DMX sont configurées correctement. Testez avec un autre contrôleur DMX si possible.

Que faire si les couleurs ne changent pas ?

Vérifiez les paramètres de configuration des couleurs et assurez-vous que l'appareil n'est pas en mode statique. Redémarrez l'appareil pour réinitialiser les réglages.

Comment résoudre un problème de surchauffe ?

Assurez-vous que l'appareil dispose d'une ventilation adéquate et n'est pas placé dans un espace confiné. Nettoyez les filtres et les évents pour assurer un bon flux d'air.

Que faire si le mouvement de pan/tilt est bloqué ?

Vérifiez que rien n'entrave le mouvement de l'appareil. Redémarrez l'appareil et assurez-vous que les moteurs ne sont pas en surcharge.

Comment mettre à jour le logiciel du Chauvet Rogue R2X Beam ?

Visitez le site web de Chauvet pour télécharger la dernière version du logiciel. Suivez les instructions fournies pour effectuer la mise à jour.

Que faire en cas de bruit anormal provenant de l'appareil ?

Vérifiez si les ventilateurs fonctionnent correctement. Si le bruit persiste, il peut être nécessaire de contacter le support technique pour une inspection.

Comment réinitialiser le Chauvet Rogue R2X Beam aux paramètres d'usine ?

Accédez au menu de configuration de l'appareil, sélectionnez l'option de réinitialisation et confirmez pour restaurer les paramètres d'usine.

MODE D'EMPLOI Rogue R2X Beam Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Rogue R2X Beam (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle avec une forte température), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- ATTENTION: le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.

- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.

- Utilisez TOUJOURS une élingue de sécurité lorsque vous montez ce produit en hauteur.

- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)

- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez ce produit NI à un gradateur NI à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- N'utilisez QUE les lyres d'accroche ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

• La température ambiante maximale doit être de 113° F (45° C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

• Rogue R2X Beam
• Un Cordon d'Alimentation Neutrik® powerCON®

- 2 Fixations Omega sans matériel de montage

• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. Â l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusible obsolète te et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

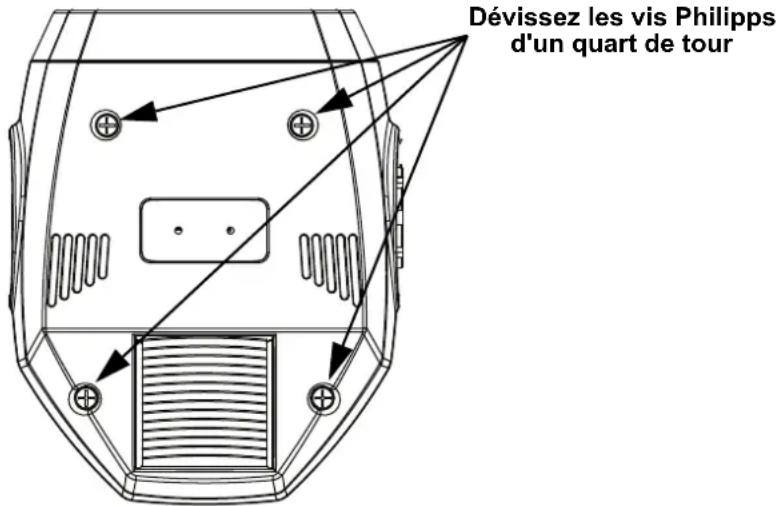

Remplacement de la Lampe

1. Éteignez l'unité et déconnectez-la de la prise.
2. Attendez au moins 15 minutes afin que l'unité refroidisse.
3. Retirez les deux couvercles de la lyre en dévissant les vis Philipps n 8 d'un quart de tour.
4. Positionnez l'arrière de l'unité de manière à ce que le ventilateur soit dirigé vers le haut.
5. Retirez les deux fils connectés à la lampe par les bornes débrochables.
6. En utilisant la base de la lampe, poussez cette dernière contre les clips à ressort situés sur la partie inférieure puis faites-la sortir par le haut.
7. Répétez les étapes susmentionnées pour installer une nouvelle lampe.

Dévissez les vis Philipps d'un quart de tour

Veuillez consulter le Manuel d'Utilisation pour de plus amples instructions.

Raccordement DMX

Le Rogue R2X Beam fonctionnera avec une console DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Rogue R2X Beam utilise une connexion de données DMX standard pour ses personnalités DMX. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue R2X Beam supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

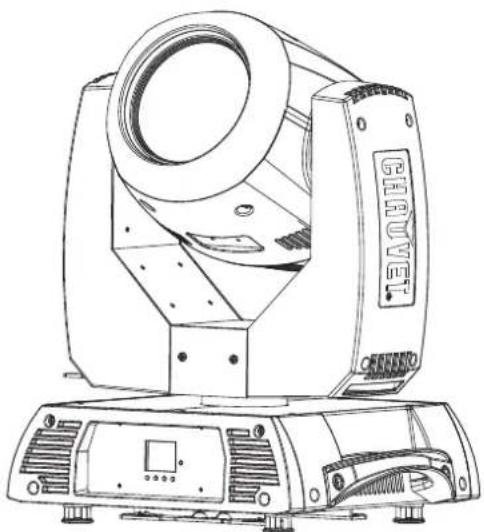

Schéma de Montage de l'Appareil

Élingue de Sécurité Crochet (x2) Support Omega (x2)

Montage en Hauteur Montage au Sol

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Plan du Menu

Niveau Principal	Niveaux de Programmation Description
Address 001-512 Configure l'adresse DMX de départ
Running Mode	DMX	19CH		Sélectionne le mode DMX
		16CH
	Auto Test Lance la séquence de test de l'appareil
	Manual Test	Pan	000-255	Permet de commander manuellement tous les paramètres du panneau de commande
		Pan Fine
		Tilt
Running Mode	Manual Test	Tilt Fine	000-255	Permet de commander manuellement tous les paramètres du panneau de commande
		P/T Speed
		Dimmer
		Dimmer Fine
		Shutter
		Color
		Gobo
		Prism1
		Prism1 Rotate
		Prism2
		Prism2 Rotate
		Focus
		Frost
		P/T Macro
		P/T Ma. Speed
		Special Function
Setup	Pan Reverse	NO Fonctionnement normal du pan
		YES Fonctionnement inversé du pan
	Tilt Reverse	NO Fonctionnement normal du tilt
		YES Fonctionnement inversé du tilt
	Screen Reverse	NO Vue normale de l'écran de commandes
		YES Fait pivoter l'écran de commandes de 180°
	Pan Angle	540		Sélectionne une plage d'angle de pan à 540°
		360		Sélectionne une plage d'angle de pan à 360°
		180		Sélectionne une plage d'angle de pan à 180°
	Tilt Angle	270 Sélectionne une plage d'angle de tilt à 270°
		180 Sélectionne une plage d'angle de tilt à 180°
		90 Sélectionne une plage d'angle de tilt à 90°
	BL.O.P/T Move	NO		Active/désactive la mise en noir général sur le pan/tilt
		YES
	BL.O.Color Move	NO		Active/désactive la mise en noir général sur le mouvement de la roue de couleur
		YES
	BL.O.Gobo Move	NO		Active/désactive la mise en noir général sur le mouvement de la roue de gobo
		YES
	Lamp Settings	On/Off	ON	Allume ou éteint l'unité
			OFF
		State/Power on	ON	Définit le statut de la lampe lors de la mise sous tension de l'unité
			OFF
		Off Via Dmx	NO	Éteint l'unité via le jeu d'orgues DMX
			YES
		On If Dmx on	NO	La lampe s'allume quand le signal DMX est détecté
			YES
		Off If Dmx off	NO	La lampe s'éteint quand le signal DMX est perdu
			YES
		Ignition Delay 000-255		Sélectionne la durée de la temporisation entre le moment où l'appareil s'allume et où la lampe s'allume

Niveau Principal	Niveaux de Programmation			Description
Setup	Lamp Settings	Low Power Delay 000-255		Sélectionne la durée de la temporisation entre le moment où l'obturateur se ferme et la lampe se met en mode veille
		Reset Lamp Time	NO	Conserve la configuration de la minuterie de la lampe
			YES Réinitialise la minuterie de la lampe
	Maintenance Timer	Interval Time 010-250		Définit le nombre d'heures entre deux maintenances
		Remain Time	RESET Redémarrer le cycle de maintenance
			000-250	Ne redémarre pas le cycle de maintenance
	Reset Function	Pan/Tilt	NO	Réinitialise les fonctions pan et tilt à leurs positions de départ
			YES
		Shutter/Prism	NO	Réinitialise toutes les fonction de obturateur et prisme à leurs positions de départ
			YES
		Color	NO	Réinitialise toutes les fonctions de couleurs à leurs positions de départ
			YES
		Gobo	NO	Réinitialise toutes les fonctions de gobos à leurs positions de départ
			YES
		Frost/Focus	NO	Réinitialise les fonctions dépoli et mise au point à leurs positions de départ
			YES
		All	NO	Réinitialise toutes les fonctions à leurs positions de départ
			YES
	Factory Setting	NO		Réinitialise l'unité à sa configuration d'usine
		YES
Sys Info	Ver: V_Affiche la version logicielle
	Running Mode: _ _ Affiche le mode actuel de fonctionnement
	DMX Address: _ _ Affiche l'adresse DMX actuelle
	Temperature: _ _ Affiche la température de l'unité en Celsius
	Lamp On Time: _ _			Affiche le temps de fonctionne de la lampe depuis son installation (si le compteur a été remis à zéro quand la lampe a été changée)
	Remaining Time: _ _			Indique le temps restant lors du cycle de maintenance
	UID: _ _ _ _ _ Affiche l'UID

Valeurs DMX

19CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Pan	000 ⇔ 255	0–100%
2	Pan Précis	000 ⇔ 255	Contrôle précis (16-bit)
3	Tilt	000 ⇔ 255	0–100%
4	Tilt Précis	000 ⇔ 255	Contrôle précis (16-bit)
5	Vitesse Pan/Tilt	000 ⇔ 255	0–100%
6	Gradateur	000 ⇔ 255	0–100%
7	Gradateur Fin	000 ⇔ 255	Contrôle précis (16-bit)
8	Obturateur	000 ⇔ 007	Fermé
		008 ⇔ 015	Ouvert
		016 ⇔ 131	Lent à rapide

Canal Fonction Valeur Pourcentage/Configuration
8 Obturateur	132 ⇔ 167 Fermeture rapide, ouverture lente de lent à rapide168 ⇔ 203 Fermeture lente, ouverture rapide de lent à rapide204 ⇔ 239 Effet de pulsation de lent à rapide240 ⇔ 250 Effet aléatoire de lent à rapide251 ⇔ 255 Ouvert
9 Roue de Couleurs	000 ⇔ 004 Ouvert005 ⇔ 008 Couleur 1009 ⇔ 012 Couleur 2013 ⇔ 016 Couleur 3017 ⇔ 020 Couleur 4021 ⇔ 024 Couleur 5025 ⇔ 028 Couleur 6029 ⇔ 032 Couleur 7033 ⇔ 036 Couleur 8037 ⇔ 040 Couleur 9041 ⇔ 044 Couleur 10045 ⇔ 048 Couleur 11049 ⇔ 052 Couleur 12053 ⇔ 056 Couleur 13057 ⇔ 060 Couleur 14061 ⇔ 127 Couleur fendue128 ⇔ 189 Rotation, rapide à lent190 ⇔ 255 Rotation inverse, lent à rapide
10 Roue de Gobo	000 ⇔ 003 Ouvert004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Ouvert060 ⇔ 063 Oscillation de gobo 1, lent à rapide064 ⇔ 067 Oscillation de gobo 2, lent à rapide068 ⇔ 071 Oscillation de gobo 3, lent à rapide072 ⇔ 075 Oscillation de gobo 4, lent à rapide
10 Roue de Gobo	076 ⇔ 079 Oscillation de gobo 5, lent à rapide080 ⇔ 083 Oscillation de gobo 6, lent à rapide084 ⇔ 087 Oscillation de gobo 7, lent à rapide088 ⇔ 091 Oscillation de gobo 8, lent à rapide092 ⇔ 095 Oscillation de gobo 9, lent à rapide096 ⇔ 099 Oscillation de gobo 10, lent à rapide100 ⇔ 103 Oscillation de gobo 11, lent à rapide104 ⇔ 107 Oscillation de gobo 12, lent à rapide108 ⇔ 111 Oscillation de gobo 13, lent à rapide112 ⇔ 115 Oscillation de gobo 14, lent à rapide116 ⇔ 119 Oscillation de gobo 15, lent à rapide120 ⇔ 123 Oscillation de gobo 16, lent à rapide124 ⇔ 127 Oscillation de gobo 17, lent à rapide128 ⇔ 189 Rotation, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Rotation inverse, lent à rapide
11 Prisme 1	000 ⇔ 004 Pas de fonction005 ⇔ 255 Effet de prisme à 5 facettes
12 Rotation de Prisme 1	000 ⇔ 127 Indexation de prisme128 ⇔ 189 Rotation horaire, lent à rapide190 ⇔ 193 Stop194 ⇔ 255 Rotation antihoraire, lent à rapide
13 Prisme 2	000 ⇔ 004 Pas de fonction005 ⇔ 255 Effet de prisme à 8 facettes
14 Rotation de Prisme 2	000 ⇔ 127 Indexation de prisme128 ⇔ 189 Rotation horaire, lent à rapide190 ⇔ 193 Stop194 ⇔ 255 Rotation antihoraire, lent à rapide
15 Mise au point 000 ⇔ 255 0–100%
16 Effet Dépoli 000 ⇔ 255 0–100%
17 Programme Automatique	000 ⇔ 007 Pas de fonction008 ⇔ 015 Programme Automatique 1016 ⇔ 023 Programme Automatique 2024 ⇔ 031 Programme Automatique 3032 ⇔ 039 Programme Automatique 4040 ⇔ 047 Programme Automatique 5048 ⇔ 055 Programme Automatique 6056 ⇔ 063 Programme Automatique 7064 ⇔ 071 Programme Automatique 8072 ⇔ 079 Programme Automatique 9080 ⇔ 087 Programme Automatique 10088 ⇔ 095 Programme Automatique 11096 ⇔ 103 Programme Automatique 12104 ⇔ 111 Programme Automatique 13112 ⇔ 119 Programme Automatique 14120 ⇔ 127 Programme Automatique 15
17 Programme Automatique	128 ⇔ 135 Programme Automatique 16136 ⇔ 143 Programme Automatique 17144 ⇔ 151 Programme Automatique 18152 ⇔ 159 Programme Automatique 19160 ⇔ 167 Programme Automatique 20168 ⇔ 175 Programme Automatique 21176 ⇔ 183 Programme Automatique 22184 ⇔ 191 Programme Automatique 23192 ⇔ 199 Programme Automatique 24200 ⇔ 207 Programme Automatique 25208 ⇔ 215 Programme Automatique 26216 ⇔ 223 Programme Automatique 27224 ⇔ 231 Programme Automatique 28232 ⇔ 239 Programme Automatique 29240 ⇔ 247 Programme Automatique 30248 ⇔ 255 Programme Automatique 31
18 Vitesse du programme 000 ⇔ 255 Rapide à lent
19 Commande	000 ⇔ 069 Pas de fonction070 ⇔ 079 Noir général en pan/tilt080 ⇔ 089 Désactivation du noir général en pan/tilt090 ⇔ 099 Noir général quand roue de couleurs en mouvement100 ⇔ 109 Désactivation du noir général de la roue de couleurs110 ⇔ 119 Noir général quand gobo en mouvement120 ⇔ 129 Désactivation du noir général du gobo130 ⇔ 139 Lampe allumée140 ⇔ 149 Réinitialisation de pan/tilt150 ⇔ 159 Réinitialisation de la roue de couleurs160 ⇔ 169 Réinitialisation de la roue de gobo170 ⇔ 179 Réinitialisation de la prisme/de l'obturateur180 ⇔ 189 Pas de fonction190 ⇔ 199 Réinitialisation de la mise au point/effet dépoli200 ⇔ 209 Tout réinitialiser210 ⇔ 219 Noir général de toutes220 ⇔ 229 Désactivation du noir général de toutes230 ⇔ 239 Lampe éteinte240 ⇔ 255 Pas de fonction

16CH

Canal Fonction Valeur Pourcentage/Configuration
1 Pan	000 ⇔ 255 0–100%
2 Pan	Précis 000	⇔ 255 Contrôle précis (16-bit)
3 Tilt	000	⇔ 255 0–100%
4 Tilt	Précis 000	⇔ 255 Contrôle précis (16-bit)
5 Vitesse	Pan/Tilt 000	⇔ 255 0–100%
6 Gradateur	000 ⇔ 255 0–100%
7 Obturateur		000 ⇔ 007 Fermé008 ⇔ 015 Ouvert016 ⇔ 131 Lent à rapide132 ⇔ 167 Fermeture rapide, ouverture lente de lent à rapide168 ⇔ 203 Fermeture lente, ouverture rapide de lent à rapide204 ⇔ 239 Effet de pulsation de lent à rapide240 ⇔ 250 Effet aléatoire de lent à rapide251 ⇔ 255 Ouvert
8 Roue de Couleurs		000 ⇔ 004 Ouvert005 ⇔ 008 Couleur 1009 ⇔ 012 Couleur 2013 ⇔ 016 Couleur 3017 ⇔ 020 Couleur 4021 ⇔ 024 Couleur 5025 ⇔ 028 Couleur 6029 ⇔ 032 Couleur 7033 ⇔ 036 Couleur 8037 ⇔ 040 Couleur 9041 ⇔ 044 Couleur 10045 ⇔ 048 Couleur 11049 ⇔ 052 Couleur 12053 ⇔ 056 Couleur 13057 ⇔ 060 Couleur 14061 ⇔ 127 Couleur fendue128 ⇔ 189 Rotation, rapide à lent190 ⇔ 255 Rotation inverse, lent à rapide
9 Roue de Gobo		000 ⇔ 003 Ouvert004 ⇔ 006 Gobo 1007 ⇔ 009 Gobo 2010 ⇔ 012 Gobo 3013 ⇔ 015 Gobo 4016 ⇔ 018 Gobo 5019 ⇔ 021 Gobo 6022 ⇔ 024 Gobo 7025 ⇔ 027 Gobo 8028 ⇔ 030 Gobo 9031 ⇔ 033 Gobo 10034 ⇔ 036 Gobo 11037 ⇔ 039 Gobo 12
9 Roue de Gobo	040 ⇔ 042 Gobo 13043 ⇔ 045 Gobo 14046 ⇔ 048 Gobo 15049 ⇔ 051 Gobo 16052 ⇔ 055 Gobo 17056 ⇔ 059 Ouvert060 ⇔ 063 Oscillation de gobo 1, lent à rapide064 ⇔ 067 Oscillation de gobo 2, lent à rapide068 ⇔ 071 Oscillation de gobo 3, lent à rapide072 ⇔ 075 Oscillation de gobo 4, lent à rapide076 ⇔ 079 Oscillation de gobo 5, lent à rapide080 ⇔ 083 Oscillation de gobo 6, lent à rapide084 ⇔ 087 Oscillation de gobo 7, lent à rapide088 ⇔ 091 Oscillation de gobo 8, lent à rapide092 ⇔ 095 Oscillation de gobo 9, lent à rapide096 ⇔ 099 Oscillation de gobo 10, lent à rapide100 ⇔ 103 Oscillation de gobo 11, lent à rapide104 ⇔ 107 Oscillation de gobo 12, lent à rapide108 ⇔ 111 Oscillation de gobo 13, lent à rapide112 ⇔ 115 Oscillation de gobo 14, lent à rapide116 ⇔ 119 Oscillation de gobo 15, lent à rapide120 ⇔ 123 Oscillation de gobo 16, lent à rapide124 ⇔ 127 Oscillation de gobo 17, lent à rapide128 ⇔ 189 Rotation, rapide à lent190 ⇔ 193 Arrêt194 ⇔ 255 Rotation inverse, lent à rapide
10 Prisme 1	000 ⇔ 004 Pas de fonction005 ⇔ 255 Effet de prisme à 5 facettes
11 Rotation de Prisme 1	000 ⇔ 127 Indexation de prisme128 ⇔ 189 Rotation horaire, lent à rapide190 ⇔ 193 Stop194 ⇔ 255 Rotation antihoraire, lent à rapide
12 Prisme 2	000 ⇔ 004 Pas de fonction005 ⇔ 255 Effet de prisme à 8 facettes
13 Rotation de Prisme 2	000 ⇔ 127 Indexation de prisme128 ⇔ 189 Rotation horaire, lent à rapide190 ⇔ 193 Stop194 ⇔ 255 Rotation antihoraire, lent à rapide
14 Mise au point 000 ⇔ 255 0–100%
15 Effet Dépoli 000 ⇔ 255 0–100%
16 Commande	000 ⇔ 069 Pas de fonction070 ⇔ 079 Noir général en pan/tilt080 ⇔ 089 Désactivation du noir général en pan/tilt090 ⇔ 099 Noir général quand roue de couleurs en mouvement100 ⇔ 109 Désactivation du noir général de la roue de couleurs110 ⇔ 119 Noir général quand gobo en mouvement120 ⇔ 129 Désactivation du noir général du gobo
16 Commande	130 ⇔ 139 Lampe allumée
	140 ⇔ 149 Réinitialisation de pan/tilt
	150 ⇔ 159 Réinitialisation de la roue de couleurs
	160 ⇔ 169 Réinitialisation de la roue de gobo
	170 ⇔ 179 Réinitialisation de la prisme/de l'obturateur
	180 ⇔ 189 Pas de fonction
	190 ⇔ 199 Réinitialisation de la mise au point/effet dépoli
	200 ⇔ 209 Tout réinitialiser
	210 ⇔ 219 Noir général de toutes
	220 ⇔ 229 Désactivation du noir général de toutes
	230 ⇔ 239 Lampe éteinte
	240 ⇔ 255 Pas de fonction
