MODE D'EMPLOI Ovation F-55WW Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation F-55WW (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.

- Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.

• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.

- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.

- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.

• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, de las France, de L'Allemagne, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation F-55WW
  • G é l a t i n e
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Phillips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation F-55WW fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com

Connexion DMX

Le Ovation F-55WW utilise une connexion de données DMX standard pour ses personnalités DMX: 1Ch, 2Ch et 5Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation F-55WW utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation F-55WW supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

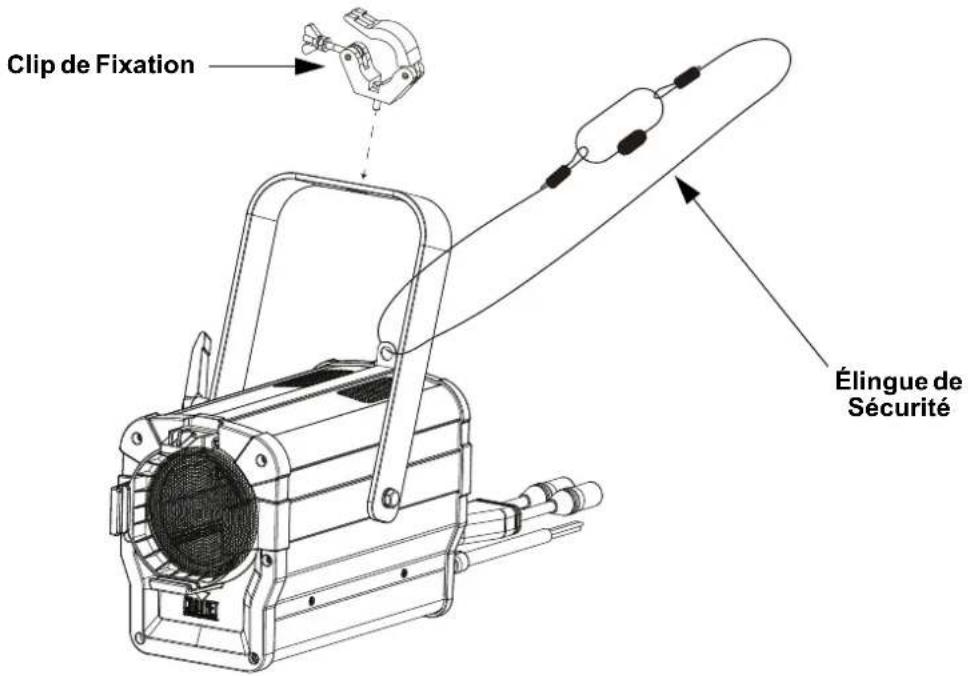

Schéma de Montage de l'Appareil

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableu de Menu

Niveau Principal	Niveaux de Programmation Description
DMX Address	Address 001-512		Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1Ch		1-canaux: gradateur
	2Ch 2-canaux: gradateur, stroboscope
	5Ch		5-canaux: gradateur, stroboscope, programmes automatiques, vitesse auto, contrôle
Static	Dimmer	000-255	Commande du gradateur
	Strobe Commande du taux stroboscopique
Master/ Slave	Master Reçiot les signaux DMX du contrôleur DMX
	Slave Reçoit les signaux DMX du maître
Dimmer Curve	SCurve		Définir la courbe de gradation
	Linear
	Square
	Inverse Square
Dimmer Mode	Off		Courbes de gradation rapide (Dimmer1) à lent (Dimmer3) ou pas de gradateur (Off)
	Dimmer 1
	Dimmer 2
	Dimmer 3
Back Light	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min		Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage retro-eclairage toujours active
LED Frequency	600Hz		Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Information	Fixture Hours ____H		Affiche le nombre total des heures du produit
	LED Hours ____H		Affiche le nombre total des heures du LED
	Version V__	Affiche la version du logiciel installée
	Temperature	--	Affiche le température du produit actuel
	UID	--------	Affiche UID actuel #
Reset Factory	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

5 Ch

Channel Function Value Percent/Setting
1	G	r	a	d	a	t e u r 000 ⇔ 255 0-100%
2 Stroboscope				000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
3	Programmes automatique			000 ⇔ 010 Pas de fonction011 ⇔ 070 Auto programmes 1071 ⇔ 130 Auto programmes 2131 ⇔ 190 Auto programmes 3191 ⇔ 255 Auto programmes 4
4	Vitesse auto			000 ⇔ 255	0-100%
5	Contrôle(maintenez pendant 3 secondes)			000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialisation du gradateur016 ⇔ 023 Courbe de gradateur S-courbe024 ⇔ 031 Courbe de gradateur linéaire032 ⇔ 039 Courbe de gradation carrée040 ⇔ 047 Courbe de gradation carrée inverse048 ⇔ 055 Arrêt du mode de vitesse d'assombrissement056 ⇔ 063 Mode 1 de vitesse d'assombrissement (rapide)064 ⇔ 071 Mode 2 de vitesse d'assombrissement072 ⇔ 079 Mode 3 de vitesse d'assombrissement (lente)080 ⇔ 255 Réservé pour une utilisation future

2 Ch

Channel Function Value Percent/Setting
1	Gradateur	000 ⇔ 255	0-100%
2 Stroboscope		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
