GEBRUIKSAANWIJZING Ovation F-55WW Chauvet
Over deze handleiding
De Ovation F-55WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GÄRANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheids instructies
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen,(bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.
Wat is inbegrepen
- Ovation F-55WW
• G e l f r a m e
• Beknopte handleiding
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
De zekering vervangen
- Ontkoppel dit product van de stroom.
- Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
- Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
- Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live Zwart Bruin Geel/messing | |||
| AC Neutraal Wit Blauw Zilver | |||
| AC Aarde Groen/geel Groen/geel Groen | |||
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
DMX-koppeling
De Ovation F-55WW kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.
DMX-aansluiting
De Ovation F-55WW gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch, 2Ch en 5Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.
Master/slave-verbinding
De Ovation F-55WW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.
Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation F-55WW ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Montage
Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

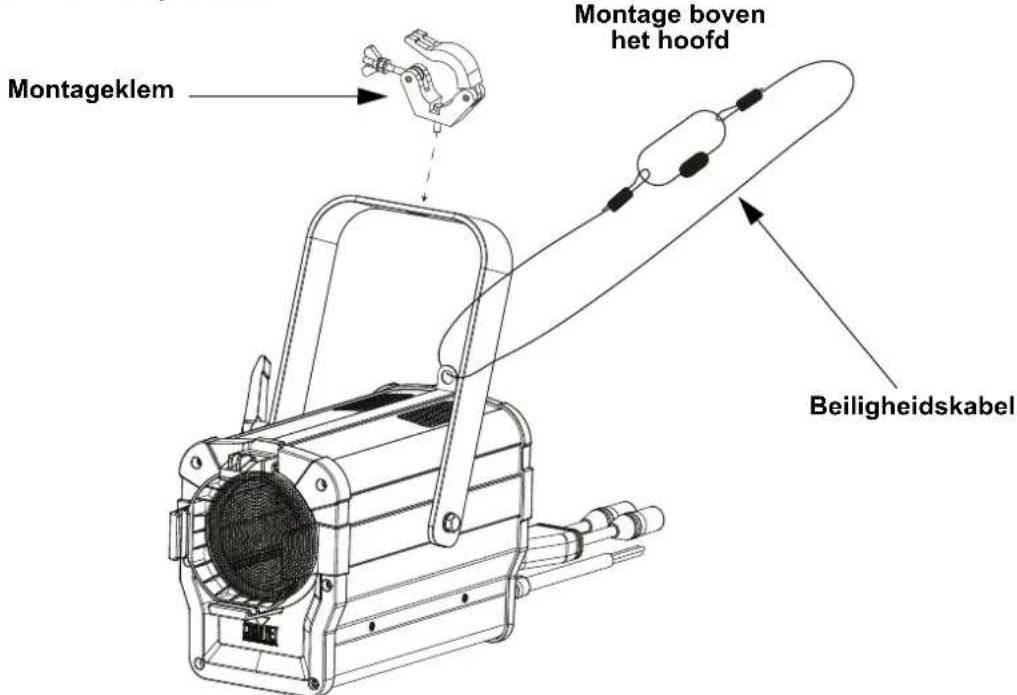

Montagediagram van het product
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie |
Menumap
| Hoofdniveau Programmeerniveaus Beschrijving | |||
| DMX Address Address 001-512 | Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid) | ||
| DMX Channel | 1Ch 1- canaux: Dimmer | ||
| 2Ch 2- canaux: Dimmer, stroboscoop | |||
| 5Ch | 5- canaux: Dimmer, stroboscoop, automatische programma's, autosnelheid, controle | ||
| Static | Dimmer | 000-255 | Regelt de intensiteit |
| Strobe Regelt de stroposcoopfrequentie | |||
| Master/Slave | Master Master-modus | ||
| Slave Slave-modus | |||
| Dimmer Curve | SCurve | Stelt de dimcurve in | |
| Linear | |||
| Square | |||
| Inverse Square | |||
| Dimmer Mode | Off Lineaire dimmer | ||
| Dimmer 1 Snelle dimmer-kromme | |||
| Dimmer 2 Gemiddelde dimmer-kromme | |||
| Dimmer 3 Langzame dimmer-kromme | |||
| Back Light | 10S | Schakelt de backlight van de display uit na 10s van inactiviteit | |
| 30S | Schakelt de backlight van de display uit na 30s van inactiviteit | ||
| 2Min | Schakelt de backlight van de display uit na 2min van inactiviteit | ||
| Always On | De backlight van de display is altijd aan | ||
| LED Frequency | 600Hz | Permet de sélectionner la fréquence de sortie MLI | |
| 1200Hz | |||
| 2000Hz | |||
| 4000Hz | |||
| 6000Hz | |||
| 25KHz | |||
| Information | Fixture Hours ____H Toont het totale aantal producturen | ||
| LED Hours | ______H Toont het totale aantal LED-uren | ||
| Version | V__ | ||
| Temperature | ____ | ||
| UID | ____ | ||
| Factory Setting | No | Geeft de huidige UID # | |
| Yes | Herstellen naar de fabrieksstandaard | ||
DMX-waarden
5 Ch
| Kanaal Functie Waarde Percentage/instelling | |||
| 1 Dimmer 000 ⇔ 255 0-100% | |||
| 2 Stroboscoop | 000 ⇔ 010 Geen functie011 ⇔ 255 Langzaam tot snel | ||
| 3 Automatische programma's | 000 ⇔ 010 Geen functie011 ⇔ 070 Auto 1071 ⇔ 130 Auto 2131 ⇔ 190 Auto 3191 ⇔ 255 Auto 4 | ||
| 4 | Automatische snelheid | 000 ⇔ 255 | Langzaam tot snel |
| 5 | Controle(houd 3 seconden ingedrukt) | 000 ⇔ 007 Geen functie008 ⇔ 015 Dimmer reset016 ⇔ 023 S-curve dimcurve024 ⇔ 031 Lineaire dimcurve032 ⇔ 039 Vierkante dimcurve040 ⇔ 047 Omgekeerde vierkante dimcurve048 ⇔ 055 Dimmer snelheidsmodus uit056 ⇔ 063 Dimmer snelheidsmodus 1 (snel)064 ⇔ 071 Dimmer snelheidsmodus 2072 ⇔ 079 Dimmer snelheidsmodus 3 (langzaam)080 ⇔ 255 Gereserveerd voor toekomstig gebruik | |
2 Ch
| Kanaal | Functie | Waarde | Percentage/instelling |
| 1 Dimmer | 000 ⇔ 255 0-100% | ||
| 2 Stroboscoop | 000 ⇔ 010 Geen functie011 ⇔ 255 Langzaam tot snel | ||
1 Ch
| Kanaal | Functie | Waarde | Percentage/instelling |
| 1 Dimmer 000 ⇔ 255 0-100% | |||
