MANUAL DE USUARIO Ovation F-55WW Chauvet

La Guía de Referencia Rápida (GRR) del Ovation F-55WW contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, Francia, Alemania, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.

Qué va Incluido

• Ovation F-55WW
• Marco de Gel
  • Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul	Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation F-55WW funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation F-55WW usa una conexión de datos DMX normal para sus personalidades: 1Ch, 2Ch y 5Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation F-55WW usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation F-55WW admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

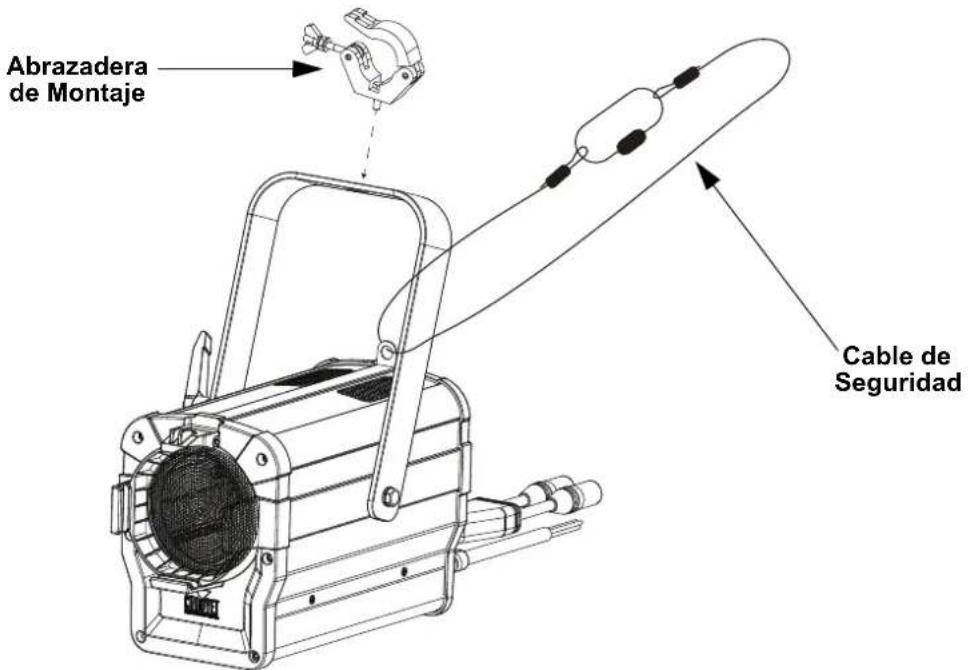

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
DMX Address	Address 001-512		Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1Ch		1-canale: atenuador
	2Ch		2-canales: atenuador, estroboscopio
	5Ch		5-canales: atenuador, estroboscopio, programas automática, velocidad automática, control
Static	Dimmer	000-255	Controla la intensidad
	Strobe Controla la tasa de estroboscopio
Master/ Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Curve	SCurve		Configura la curva del atenuador
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Atenuador lineal
	Dimmer 1 Curva de atenuador rápida
	Dimmer 2 Curva de atenuador media
	Dimmer 3 Curva de atenuador lenta
Back Light	10S		Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S		Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min		Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On		Retro-iluminación de la pantalla siempre activa
LED Frequency	600Hz		Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Information	Fixture Hours _ _ _ H		Muestra el nombre total de las horas del producto
	LED Hours _ _ _ H		Muestra el nombre total de las horas del LED
	Version	V_._	Muestra instalada la versión de software
	Temperature	__	Muestra la temperatura del producto actual
	UID	--------	Muestra actual UID #
Factory Setting	No		Reinicia a la configuración de fábrica
	Yes

Valores DMX

5 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0-100%
2 Estroboscopio		000 ⇔ 010 Sin función011 ⇔ 255 Lento a rápido
3	Programas Automática	000 ⇔ 010 Sin función011 ⇔ 070 Auto programas 1071 ⇔ 130 Auto programas 2131 ⇔ 190 Auto programas 3191 ⇔ 255 Auto programas 4
4	Velocidad Automática	000 ⇔ 255 0-100%
5	Control(mantenga para 3 segundos)	000 ⇔ 007 Sin función008 ⇔ 015 Reiniciar el atenuador016 ⇔ 023 Curva de atenuador curva-S024 ⇔ 031 Curva de atenuador lineal032 ⇔ 039 Curva de atenuador cuadrado040 ⇔ 047 Curva atenuador cuadrado inverso048 ⇔ 055 Modo velocidad del atenuador desactivado056 ⇔ 063 Velocidad de atenuador 1 (rápida)064 ⇔ 071 Velocidad de atenuador 2072 ⇔ 079 Velocidad de atenuador 3 (lenta)080 ⇔ 255 Reservado para utilización futura

2 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0-100%
2 Estroboscopio	000 ⇔ 010 No function011 ⇔ 255 Lento a rápido

1 Ch

Canal Función Valor Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0-100%
