Type de produit	Projecteur LED professionnel étanche IP65
Marque	Chauvet
Modèle	Ovation E-4WW IP
Alimentation	100-240 VCA, 50/60 Hz (universelle)
Consommation électrique	Env. 428 W (à 120 V, 3,57 A)
Indice de protection	IP65 (résistant à la poussière et aux jets d'eau)
Température de fonctionnement	-20 °C à 45 °C
Température de démarrage minimale	-20 °C
Type de source lumineuse	LED (non remplaçable par l'utilisateur)
Connectivité	DMX (via câble Seetronic Powerkon IP65), raccordement en chaîne possible
Fonctions	Contrôle DMX, gradation, stroboscope, modes automatiques et maître/esclave
Montage	Support de suspension/montage inclus, câble de sécurité obligatoire en hauteur
Distance minimale des surfaces	50 cm (20 po) pour ventilation
Protection contre les surtensions	Conforme FCC Classe B
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas immerger ; utiliser des câbles IP65 pour l'extérieur
Pièces détachées et réparabilité	Câble d'alimentation remplaçable par le fabricant ou prestataire ; LED non remplaçable par l'utilisateur
Sécurité	Ne pas ouvrir, ne pas regarder la source, utiliser un circuit protégé et mis à la terre, ne pas utiliser de variateur ou rhéostat
Contenu de la boîte	Ovation E-4WW IP, guide de référence rapide, cordon d'alimentation Seetronic Powerkon IP65

FOIRE AUX QUESTIONS - Ovation E-4WW IP Chauvet

Quelle est la puissance consommée par le Chauvet Ovation E-4WW IP ?

La consommation dépend de la tension : environ 428 W à 120 V (3,57 A) et 416 W à 100 V (4,34 A). L'alimentation est universelle 100-240 V.

Peut-on utiliser ce projecteur en extérieur ?

Oui, l'indice de protection IP65 permet une utilisation en extérieur temporaire. Veillez à utiliser des câbles d'alimentation et de données également classés IP65 et à bien refermer les couvercles de protection sur les ports non utilisés.

Comment nettoyer l'Ovation E-4WW IP ?

Utilisez un chiffon doux et sec. N'immergez jamais le produit et n'utilisez pas de produits abrasifs. Assurez-vous que l'appareil est débranché avant le nettoyage.

Est-il possible de remplacer la LED ?

Non, la source lumineuse n'est pas remplaçable par l'utilisateur. En cas de défaut, contactez le fabricant ou un prestataire agréé.

Peut-on raccorder plusieurs Ovation E-4WW IP en chaîne ?

Oui, ces projecteurs peuvent être raccordés en chaîne (power linking). Ne dépassez pas 12 A par circuit. Consultez le tableau des courants dans la notice pour connaître le nombre maximal d'appareils.

Quelle est la hauteur de montage recommandée ?

Le projecteur peut être monté en hauteur, mais doit être fixé solidement avec un crochet de montage adapté et un câble de sécurité. Maintenez une distance d'au moins 50 cm des surfaces pour assurer une ventilation correcte.

Le projecteur chauffe-t-il ?

Oui, le boîtier peut devenir chaud en fonctionnement. Installez l'appareil dans un endroit bien ventilé, à l'écart de matériaux inflammables, et ne le touchez pas pendant son fonctionnement.

Puis-je utiliser un variateur classique pour régler l'intensité ?

Non, n'utilisez jamais de variateur ou de rhéostat. Le contrôle de l'intensité se fait via DMX ou les menus internes de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation et les connexions. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, débranchez l'appareil et contactez un technicien qualifié.

Comment accéder au menu de configuration DMX ?

Utilisez les boutons du panneau de commande : MENU pour naviguer, ENTER pour valider, UP/DOWN pour modifier les valeurs. Consultez le guide de référence rapide pour les options détaillées.

MODE D'EMPLOI Ovation E-4WW IP Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de Ovation E-4WW IP.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 10 pieds (3.0 m).
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cord on spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.
• Utiliser un câble de sécurité lors du montage de ce produit en hauteur.
• Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
  • Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles, ou les câbles semblent endommagés.
• Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

• Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

• Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

• Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.
• Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.
  • Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

- Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.

• La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.
• La température minimale de démarrage est de -4 °F (-20 °C). Ne faites pas démarrer ce produit à de s températures plus basses.
• La température ambiante minimale est de -22°F (-30 °C ). Ne faites pas fonctionner ce produit à des températures plus basses.
• Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.
• En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Contenu de la boîte

• Ovation E-4WW IP

- Guide de référence rapide

• Cordon d'alimentation Seetronic Powerkon IP65

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Ma		rron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits Ovation E-4WW IP. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence :

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 60 Hz
Tirage actuel	4,34 A	3,57 A	2,0 A	1,81 A	1,73 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément..

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

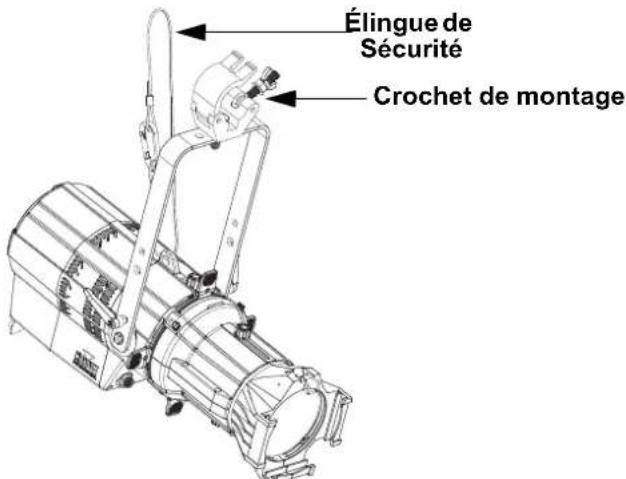

Schéma de Montage de l'Appareil

Montage en hauteur

Panneau de commande Description

Bouton Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée
	Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction
