Ovation E-4WW IP - Verwarming Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	IP65 waterdichte professionele LED-projector
Merk	Chauvet
Model	Ovation E-4WW IP
Voeding	100-240 VAC, 50/60 Hz (universeel)
Stroomverbruik	Ongeveer 428 W (bij 120 V, 3,57 A)
Beschermingsgraad	IP65 (stof- en waterstraalbestendig)
Bedrijfstemperatuur	-20 °C tot 45 °C
Minimale starttemperatuur	-20 °C
Type lichtbron	LED (niet vervangbaar door gebruiker)
Connectiviteit	DMX (via Seetronic Powerkon IP65-kabel), aaneenschakeling mogelijk
Functies	DMX-besturing, dimmen, stroboscoop, automatische en master/slave-modus
Montage	Inclusief ophang-/montagebeugel, veiligheidskabel verplicht bij ophanging
Minimale afstand tot oppervlakken	50 cm (20 inch) voor ventilatie
Overspanningsbeveiliging	Voldoet aan FCC Klasse B
Onderhoud en reiniging	Reinig met een zachte, droge doek; niet onderdompelen; gebruik IP65-kabels voor buiten
Onderdelen en repareerbaarheid	Voedingskabel vervangbaar door fabrikant of erkende dienstverlener; LED niet vervangbaar door gebruiker
Veiligheid	Niet openen, niet in de lichtbron kijken, gebruik een beveiligd en geaard circuit, gebruik geen dimmer of rheostaat
Inhoud van de doos	Ovation E-4WW IP, snelle referentiegids, Seetronic Powerkon IP65-voedingskabel

Veelgestelde vragen - Ovation E-4WW IP Chauvet

Wat is het stroomverbruik van de Chauvet Ovation E-4WW IP?

Het verbruik hangt af van de spanning: ongeveer 428 W bij 120 V (3,57 A) en 416 W bij 100 V (4,34 A). De voeding is universeel 100-240 V.

Kan deze projector buitenshuis worden gebruikt?

Ja, de IP65-beschermingsgraad maakt tijdelijk buitengebruik mogelijk. Zorg ervoor dat u ook IP65-geclassificeerde stroom- en datakabels gebruikt en de beschermkapjes op ongebruikte poorten goed sluit.

Hoe reinig ik de Ovation E-4WW IP?

Gebruik een zachte, droge doek. Dompel het product nooit onder en gebruik geen schurende middelen. Zorg ervoor dat het apparaat is losgekoppeld voor reiniging.

Is het mogelijk om de LED te vervangen?

Nee, de lichtbron is niet vervangbaar door de gebruiker. Neem bij defecten contact op met de fabrikant of een erkende dienstverlener.

Kunnen meerdere Ovation E-4WW IP in serie worden aangesloten?

Ja, deze projectoren kunnen in serie worden aangesloten (power linking). Overschrijd niet 12 A per circuit. Raadpleeg de stroomtabel in de handleiding voor het maximale aantal apparaten.

Wat is de aanbevolen montagehoogte?

De projector kan op hoogte worden gemonteerd, maar moet stevig worden bevestigd met een geschikte montagehaak en een veiligheidskabel. Houd een afstand van minimaal 50 cm tot oppervlakken aan voor een goede ventilatie.

Wordt de projector warm?

Ja, de behuizing kan heet worden tijdens gebruik. Installeer het apparaat op een goed geventileerde plaats, uit de buurt van ontvlambare materialen, en raak het niet aan tijdens gebruik.

Kan ik een gewone dimmer gebruiken om de intensiteit aan te passen?

Nee, gebruik nooit een dimmer of rheostaat. De intensiteitsregeling gebeurt via DMX of de interne menu's van het apparaat.

Wat te doen als het apparaat niet aangaat?

Controleer de voeding en de aansluitingen. Zorg ervoor dat de stroomonderbreker niet is gesprongen. Als het probleem aanhoudt, koppel het apparaat los en neem contact op met een gekwalificeerde technicus.

Hoe krijg ik toegang tot het DMX-configuratiemenu?

Gebruik de knoppen op het bedieningspaneel: MENU om te navigeren, ENTER om te bevestigen, UP/DOWN om waarden te wijzigen. Raadpleeg de snelle referentiegids voor gedetailleerde opties.

GEBRUIKSAANWIJZING Ovation E-4WW IP Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de Ovation E-4WW IP.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 3.0 meter niet wordt verwacht.
• Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.
• De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.

• WAARSCHUWING:

• De behuizing van dit product kan heet zijn als het in werking is. Monteer dit product op een plaats met voldoende ventilatie, op ten minste 50 cm van aangrenzende oppervlakken.
• Wanneer het product tijdens de verplaatsing extreme temperatuurverschillen ondergaat, bijvoorbeeld van een koude truck naar een warme, vochtige feestzaal, kan condensatie ontstaan op de interne elektronica van het product. Laat het product, om storing te voorkomen, volledig acclimatiseren in de omgeving alvorens het op het stroomnet aan te sluiten.
• Van flitslicht is bekend dat het epileptische aanvallen kan uitlokken. De gebruiker moet altijd aan de lokale wetgeving voldoen met betrekking tot de bekendmaking van het gebruik van een stroboscoop.

• A L T I J D :

• Een stroom- en gegevenskabel gebruiken die geschikt is voor IP65 (of hoger) bij het gebruik van e en product van klasse IP65 in een outdoor-omgeving.
• Beschermdoppen met IP-classificatie terugplaatsen en vastzetten op alle stroom-, gegevens-, USB- of andere poorten, wanneer deze niet worden gebruikt.
• Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
• Dit product aansluiten op een geaard en beveiligd circuit.

• NOOIT:

• Dit product openen. Het bevat geen onderdelen die een gebruiker kan repareren.
• In de lichtbron kijken wanneer het product is ingeschakeld.
• Brandbaar materiaal achterlaten binnen 50 cm tot dit product wanneer het in werking is of is aangesloten op het stroomnet.
• Dit product aansluiten op een dimmer of regelweerstand.
• Dit product gebruiken als de behuizing, lenzen, of kabels beschadigd lijken.
• Dit product onderdompelen in vloeistof (houd de normen voor de verklaarde IP-klasse aan). Regelma tig gebruik buiten is geen probleem.

• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

• Blootstelling aan mariene/zilte omgevingen (binnen 5 km van zoutwatergebied).

• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in deze handleiding.
• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- UITSLUITEND de ophang-/bevestigingsbeugel gebruiken om dit product te dragen.

- De maximum omgevingstemperatuur is 45 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimum opstarttemperatuur -20 °C. Start dit product niet bij lagere temperaturen.

- De minimum omgevingstemperatuur is -30 °C. Gebruik dit product niet bij lagere temperaturen.

- Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.

- Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

FCC Verklaring van Overeenstemming

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne anders richten of verplaatsen.
• De afstand tussen apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

In de verpakking

• Ovation E-4WW IP

• Beknopte handleiding

• Seetronic Powerkon IP65-netsnoer

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin	Geel/messing
AC Neutraal Wit Blauw	Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Power linking is mogelijk voor Ovation E-4WW IP producten. Zie onderstaande tabel voor het stroomverbruik bij elke spanning en frequentie:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 60 Hz
Stroomverbruik	4,34 A	3,57 A	2,0 A	1,81 A	1,73 A

Overschrijd nooit 12 A op één circuit. Power-linking kabels zijn afzonderlijk verkrijgbaar.

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

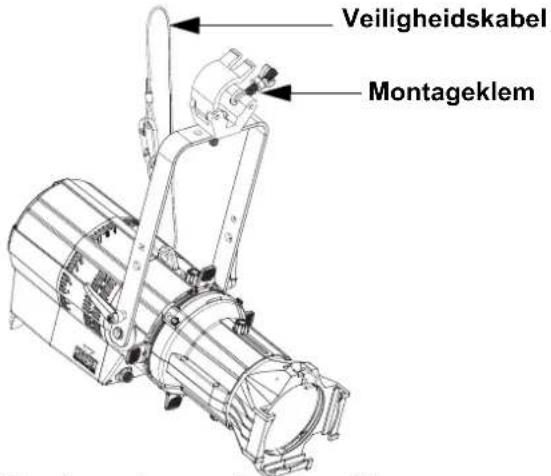

Montagediagram van het product

Montage boven het hoofd

Beschrijving van bedieningspaneel

Knop Functie
	Hiermee verlaat u het huidige menu of de huidige functie
	Hiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functie
	Hiermee navigeert u omhoog in de menulijst of verhoogt u bij een functie de numerieke waarde
	Hiermee navigeert u omlaag in de menulijst of verlaagt u bij een functie de numerieke waarde
