ÉPIX Strip IP - Chauffage Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre lumineuse LED RGB
Marque	Chauvet
Modèle	ÉPIX Strip IP
Catégorie	Éclairage
Dimensions (L × l × H) avec filtre laiteux carré	1000 × 100 × 34 mm
Poids	2,7 kg
Alimentation	Via ÉPIX Drive 2000 IP (100–240 VAC, 50/60 Hz)
Consommation électrique (120 V)	35 W
Source lumineuse	100 LED SMD 5050 tricolore RGB
Durée de vie des LED	50 000 heures
Angle de vision (filtre laiteux carré)	160°
Luminosité (filtre laiteux carré)	2 470 NITS
Taux de rafraîchissement	4 800 Hz
Indice de protection	IP65 (extérieur)
Connectique	XLR 4 broches IP65
Chaînage électrique	Jusqu'à 10 unités par port de l'ÉPIX Drive 2000 IP
Température ambiante maximale	45 °C
Refroidissement	Convection
Filtres fournis	Laiteux carré (installé), stealth noir, laiteux rond
Garantie	Limitée, voir site Chauvet pour les conditions
Montage	Support de montage + câble de sécurité obligatoire
Entretien	Aucune pièce réparable, nettoyage extérieur

FOIRE AUX QUESTIONS - ÉPIX Strip IP Chauvet

Comment installer les filtres fournis ?

Appuyez sur le loquet du couvercle d'extrémité sans matériel d'interverrouillage, faites glisser le filtre installé, remplacez-le par le filtre souhaité (stealth noir ou laiteux rond), puis relâchez le loquet.

Combien d'appareils puis-je chaîner sur un ÉPIX Drive 2000 IP ?

Vous pouvez chaîner jusqu'à 10 ÉPIX Strip IP sur chaque port de l'ÉPIX Drive 2000 IP. Ne dépassez jamais ce nombre.

Quelle est la consommation électrique de l'appareil ?

La consommation est de 35 W sous 120 V, 44 W sous 208 V ou 230 V.

Puis-je utiliser l'ÉPIX Strip IP en extérieur ?

Oui, l'appareil est certifié IP65 et peut être utilisé ponctuellement en extérieur. Utilisez des câbles d'alimentation et de données IP65 et protégez les ports inutilisés avec les couvercles fournis.

Quel type de câble utiliser pour le branchement ?

Utilisez uniquement des câbles XLR 4 broches IP65. La gamme CHAUVET Professional de ces câbles est disponible sur le site officiel.

Quelle est la température ambiante maximale de fonctionnement ?

La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner l'appareil à des températures plus élevées.

Comment monter plusieurs ÉPIX Strip IP en série verticale ?

Desserrez les deux boulons à œil de serrage, sortez le support de connexion, faites glisser le deuxième appareil dans le support et serrez. Attachez un câble de sécurité. Ne connectez pas plus de 4 appareils en série verticale à partir d'un même point d'attache.

Que faire si de la condensation se forme à l'intérieur ?

Laissez l'appareil s'acclimater entièrement à l'environnement avant de le mettre sous tension. La condensation peut apparaître lors d'un changement de température extrême.

Quelle est la durée de vie des LED ?

Les LED SMD 5050 RGB ont une durée de vie de 50 000 heures.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez les connexions d'alimentation et de données, assurez-vous que l'ÉPIX Drive 2000 IP est allumé et que le câblage est correct. Si le problème persiste, arrêtez immédiatement l'appareil et contactez le support Chauvet.

MODE D'EMPLOI ÉPIX Strip IP Chauvet

A propos de ce manuel

Le manuel de référence (MdR) du ÉPIX Strip IP reprend des informations de base sur cet appareil notamment en matière de fonctionnement et de montage. Veuillez télécharger le manuel d'utilisation du ÉPIX Drive 2000 IP à l'adresse www.chauvetprofessional.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• NE PAS ouvrir cet appareil. Il ne renferme aucune pièce réparable.
• Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Le boîtier de ce produit peut devenir chaud lorsque les lumières sont en fonctionnement.
• ATTENTION: Lorsque l'appareil est déplacé d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION: Le boîtier de ce produit peut devenir chaud lorsque les lumières sont en fonctionnement.
• Installez cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• NE PAS laisser de matière inflammable à moins de 50 cm de cet appareil lorsqu'il est en fonctionnement ou tout simplement branché.
• UTILISEZ un câble de sécurité lors du montage de cet appareil en hauteur.
• NE PAS immerger ce produit (IP65). Une utilisation ponctuelle en extérieure est possible.
• Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles d'alimentation et de données certifiés IP65 au minimum. Pensez-bien à protéger les ports d'alimentation et de données non utilisés en utilisant les couvercles IP 65 fournis.
• NE PAS utiliser cet appareil si le boîtier, les ports ou les câbles paraissent endommagés.
• Ne connectez jamais l'appareil à un variateur ou un rhéostat.
• Vous pouvez connecter cet appareil UNIQUEMENT au ÉPIX Drive 2000 IP.
  • Utilisez toujours le support de suspension/fixation pour supporter l'appareil.
• En cas de graves problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• ÉPIX Strip IP
  • Filtre laiteux carré (installé)
• Filtre stealth noir
• Filtre laiteux rond
  • Manuel de référence

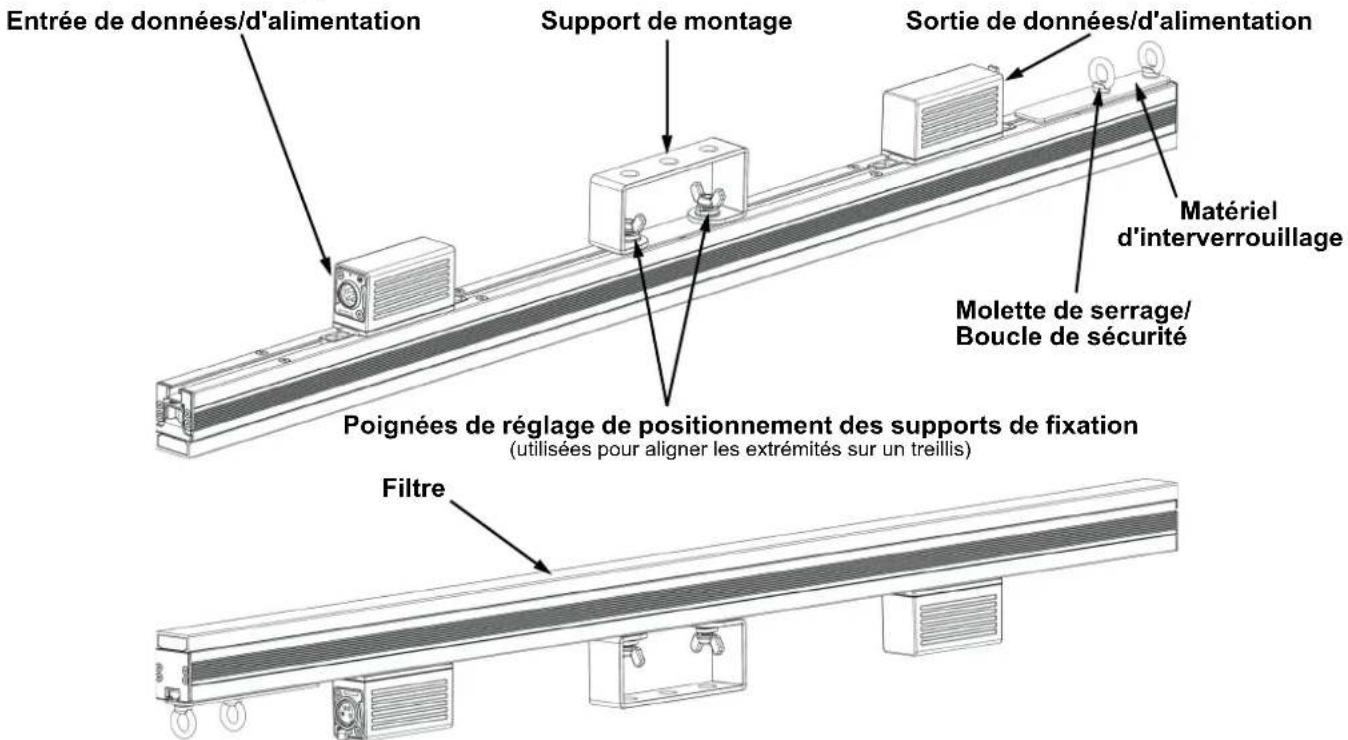

Vue d'ensemble de l'appareil

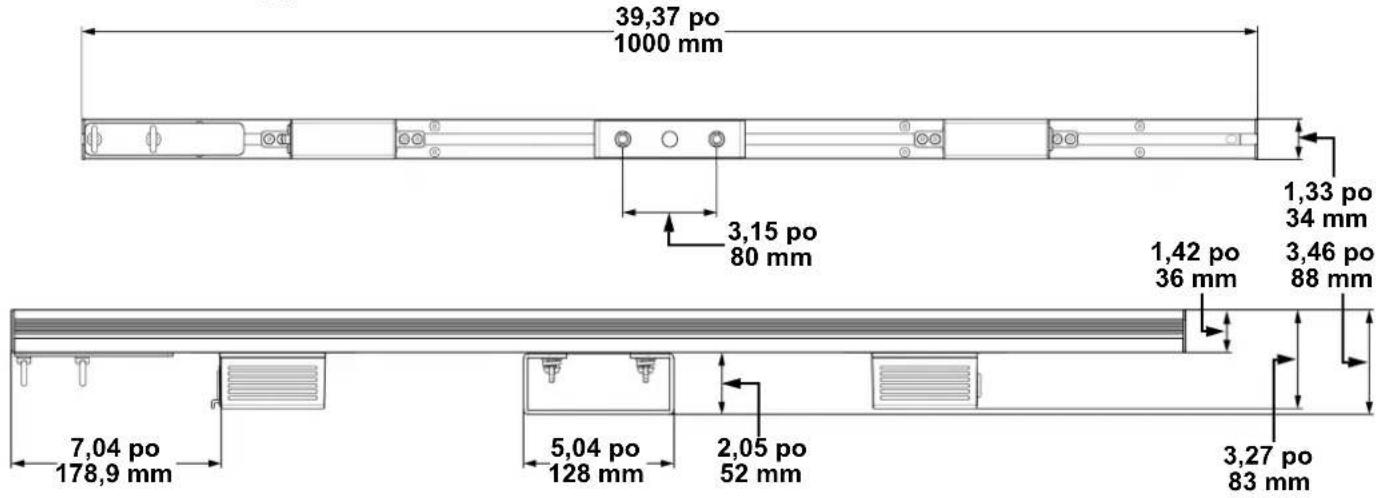

Dimensions de l'appareil

Alimentation

Cet appareil est alimenté par un ÉPIX Drive 2000 IP. Référez-vous au manuel d'utilisation du ÉPIX Drive 2000 IP pour des instructions détaillées sur la manière de connecter cet appareil à l'alimentation.

Chainage électrique

Vous pouvez chaîner jusqu'à 10 ÉPIX Strip IP sur chaque port d'un ÉPIX Drive 2000 IP. Ne dépassez jamais ce nombre.

- Utilisez UNIQUEMENT des câbles XLR 4 broches IP65 avec le ÉPIX Strip IP. Vous pouvez consulter la gamme CHAUVET Professional de câbles XLR 4 broches IP65 à l'adresse https://www.chauvetprofessional.com/accessories.

- Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'ÉPIX Drive 2000 en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Modulation brouillée de largeur d'impulsion

Ce produit est doté de la technologie Scrambled-PWM (S-PWM), qui désynchronise les largeurs d'impulsion de chaque couleur des LED multicolores. Cela garantit qu'il puisse toujours y avoir une certaine puissance de sortie des LED, réduisant ainsi le scintillement et maintenant les mêmes performances en niveaux de gris.

Installation du filtre

Le ÉPIX Strip IP est livré avec un filtre laiteux carré préinstallé. Suivez la procédure ci-dessous pour installer les filtres stealth noir ou laiteux rond inclus.

1. Identifiez le couvercle d'extrémité de l'appareil qui ne dispose pas de matériel d'interverrouillage.
2. Appuyez sur le loquet du couvercle d'extrémité.
3. Faites sortir le filtre installé en le faisant glisser et remplacez-le par le filtre souhaité.
4. Relâchez le loquet du couvercle d'extrémité.

Montage

Veuillez lire les Consignes de Sécurité. avant de monter cet appareil. Utilisez au moins un point de fixation par appareil. Assurez-vous que les fixations de montage peuvent supporter le poids de l'appareil. Pour prendre connaissance de la gamme de pinces de montage CHAUVET Professional, veuillez consulter le site internet à l'adresse http://trusst.com/products.

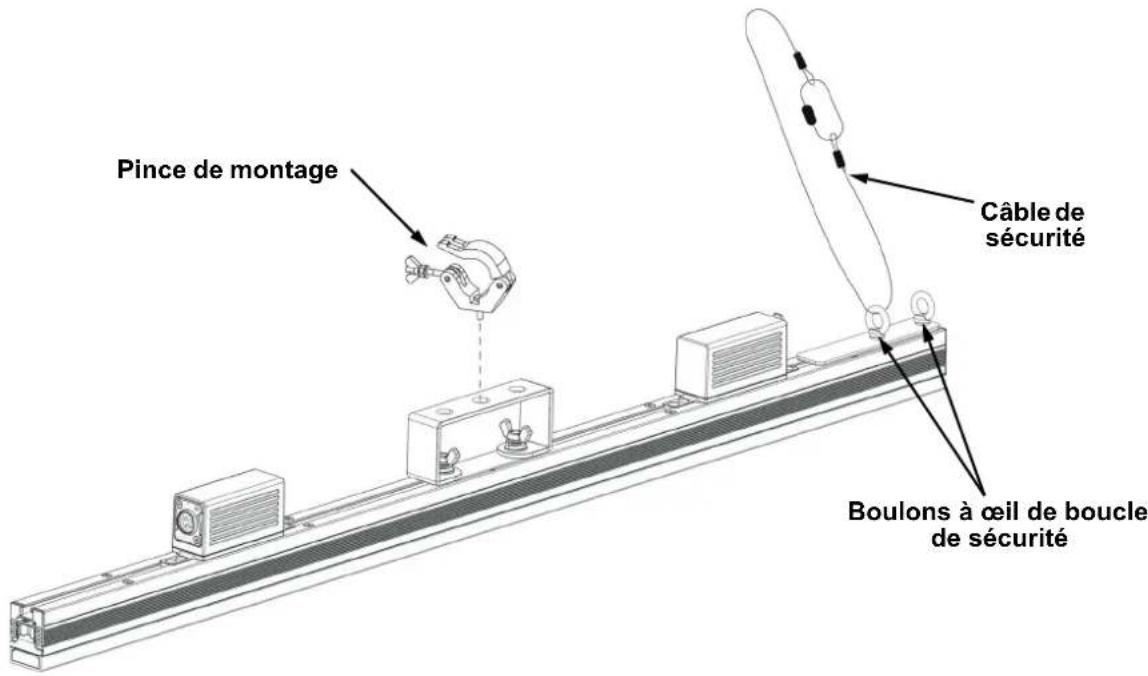

Diagramme de montage

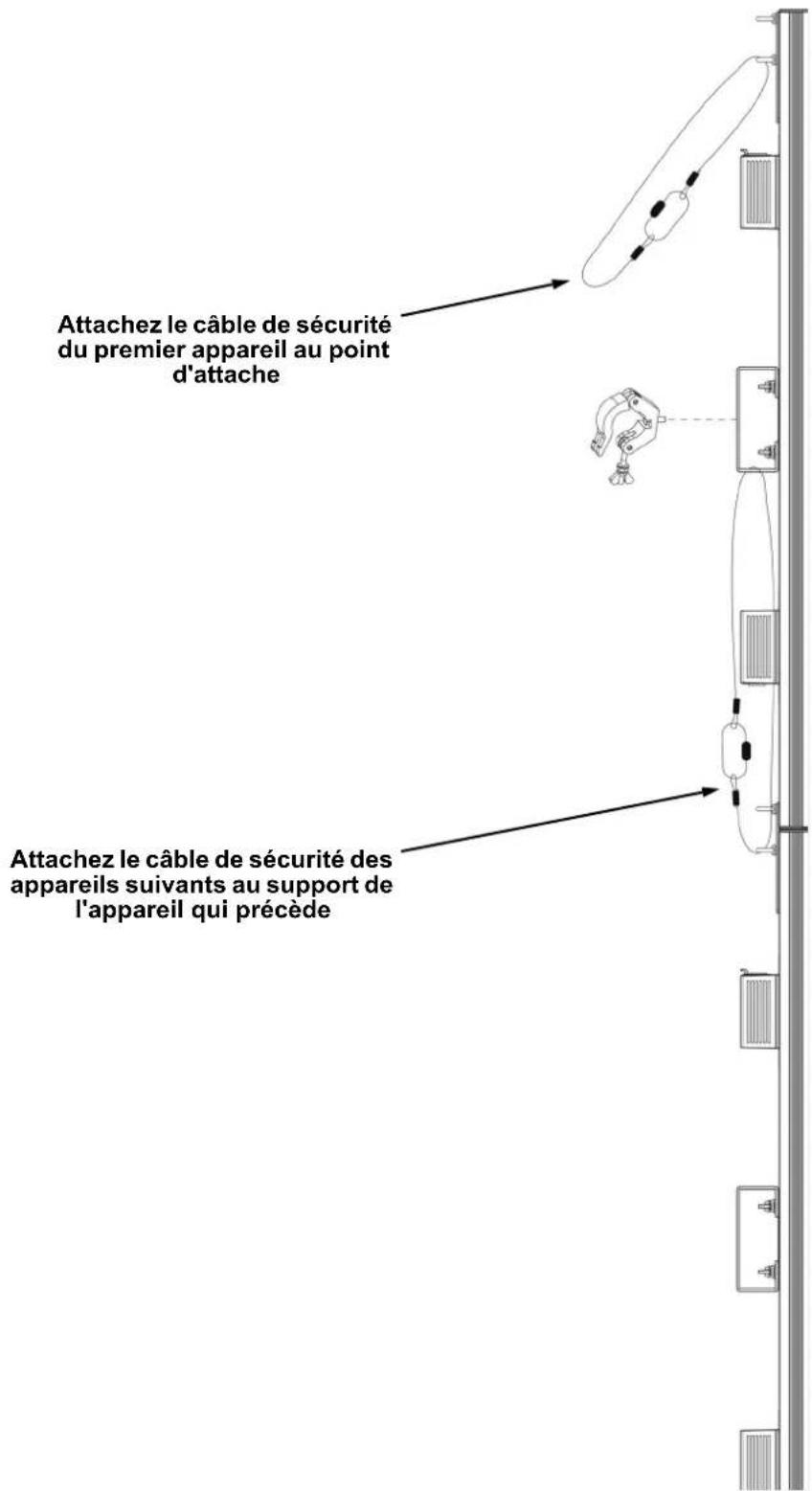

Instructions de montage à la verticale

1. Fixez la pince au support de montage.
2. Fixez la pince à la structure ou surface souhaitée.
3. Attachez un câble de sécurité à l'anneau de sécurité de l'appareil.

N'attachez jamais plus de 4 appareils ensemble en suspension verticale à partir d'un même point d'attache.

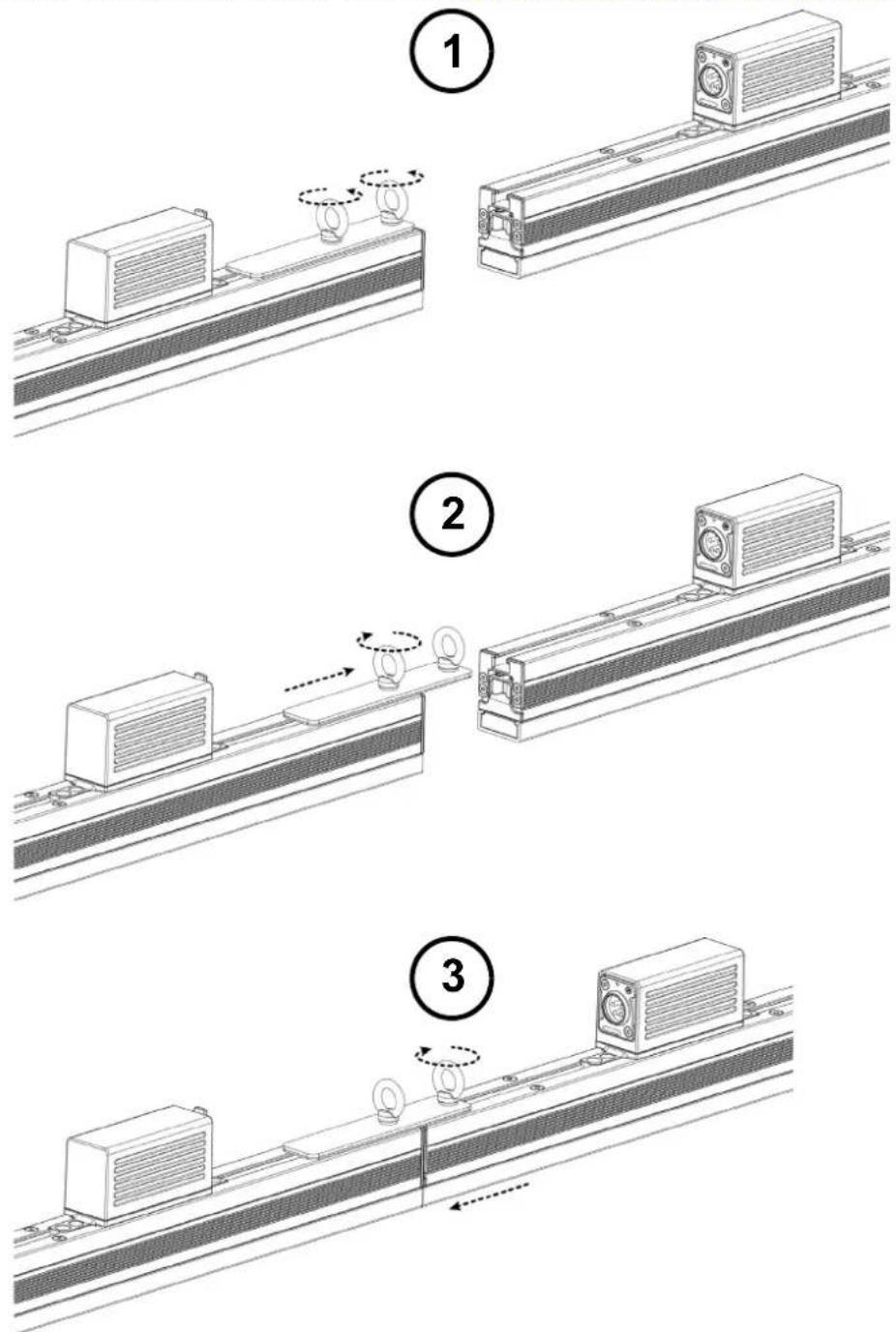

Instructions de fixation en série

Le ÉPIX Strip IP peut être installé en série bord à bord jusqu'à former une ensemble de 4 mètres de long à partir d'un point d'attache. Ne connectez par plus de 4 ÉPIX Strip IP à la suite en suspension verticale.

1. Desserrez les deux boulons à œil de serrage.
2. Sortez le support de connexion au maximum en le faisant glisser et serrez le boulon à œil le plus proche du centre de l'appareil.
3. Faites glisser le deuxième ÉPIX Strip IP dans le support de connexion et serrez le boulon à œil restant.
4. Attachez le câble de sécurité tel qu'indiqué dans les Instructions de montage à la verticale.

Installez le câble de sécurité en dernier lorsque vous procédez à la fixation de plusieurs ÉPIX Strip IP en série.

Spécificités Techniques

Dimensions et Poids

Filtre Longueur Largeur Hauteur Poids

Filtre laiteux carré 1000 mm (39,37 po) 100 mm (3,93 po) 34 mm (1,33 po) 2,7 kg (6 lb)

Filtre stealth noir 1000 mm (39,37 po) 88 mm (3,46 po) 34 mm (1,33 po) 2,7 kg (6 lb)

Filtre laiteux rond 1000 mm (39,37 po) 128 mm (5,03 po) 45 mm (1,77 po) 2,7 kg (6 lb)

Remarque: Les dimensions en pouce sont arrondies.

Alimentation

Source de courant Plage Chainage électrique
ÉPIX Drive 2000 IP	Entre 100 et 240 VAC, 50/60 Hz		10 par port du ÉPIX Drive 2000 IP
Paramétré	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Consommation	35 W	44 W	44 W
Courant	0,292 A	0,210 A	0,195 A
E/S alimentation	États-Unis/Mondial		Royaume-Uni/Europe
Connecteur d'entrée d'alimentation	IP65 4 broches XLR		IP65 4 broches XLR
Prise du cordon d'alimentation	IP65 4 broches XLR		IP65 4 broches XLR

Source lumineuse

Type	Couleur	Quantité	Durée de vie
SMD 505 LED	Tricolore RGB	100	50,000 heures

Photométriques

Paramétré	Filtre laiteux carré	Filtre stealth noir	Filtre laiteux rond
Angle de vision	160°	140°	160°
Puissance d'éclairage	2.470 NITS	1.455 NITS	1.360 NITS
Taille de pixel	10 mm	10 mm	10 mm
Taux de rafraichissement	4.800 Hz	4.800 Hz	4.800 Hz

Control

E/S données	Plage de canaux (Art-NetTM/sACN)	Plage de canaux (Kling-Net)
IP65 4 broches XLR	7, 8, 15, 30, 60 ou 300	Déterminé par le logiciel ArKaos MediaMaster

Thermal

Température Externe Maximum	Système de Refroidissement
113 °F (45 °C)	Convection

Commande

Description de l'Appareil	Nom de l'Appareil	Code de l'Article	Code UPC
ÉPIX Strip IP	EPIXSTRIPIP	03091318	781462216665
