MANUAL DE USUARIO ÉPIX Strip IP Chauvet

La guía de referencia rápida (GRR) del ÉPIX Strip IP contiene información básica sobre el producto, como conexión y montaje. Descargue el manual de usuario del ÉPIX Drive 2000 IP www.chauvetprofessional.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• NO abra este producto. No contiene ninguna pieza reparable por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.
• CUIDADO: la carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
• CUIDADO: cuando traslade el producto desde ambientes de temperatura extrema (p. ej., desde un camión frío a una sala de fiestas húmeda y caliente) se puede formar condensación en la electrónica interna del producto. Para evitar que se produzca un fallo, deje que el producto se aclimate totalmente al entorno antes de conectar la alimentación.
• CUIDADO: la carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
  • NO sumerja este producto (IP65). Es adecuado para un funcionamiento temporal en exteriores.
• Cuando utilice este producto en exteriores, use cables de datos y alimentación con protección IP65 (o superior). Asegúrese de proteger los puertos de datos y alimentación que no se usen colocando tapas IP65.
  • NO ponga en funcionamiento este producto si la carcasa, puertos o cables parecen dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto UNICAMENTE a un ÉPIX Drive 2000 IP.
• Use solamente los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La temperatura ambiente máxima es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• ÉPIX Strip IP
• Filtro turbio cuadrado (instalado)
• Filtro neutro negro
• Filtro turbio redondo
• Guía de referencia rápida

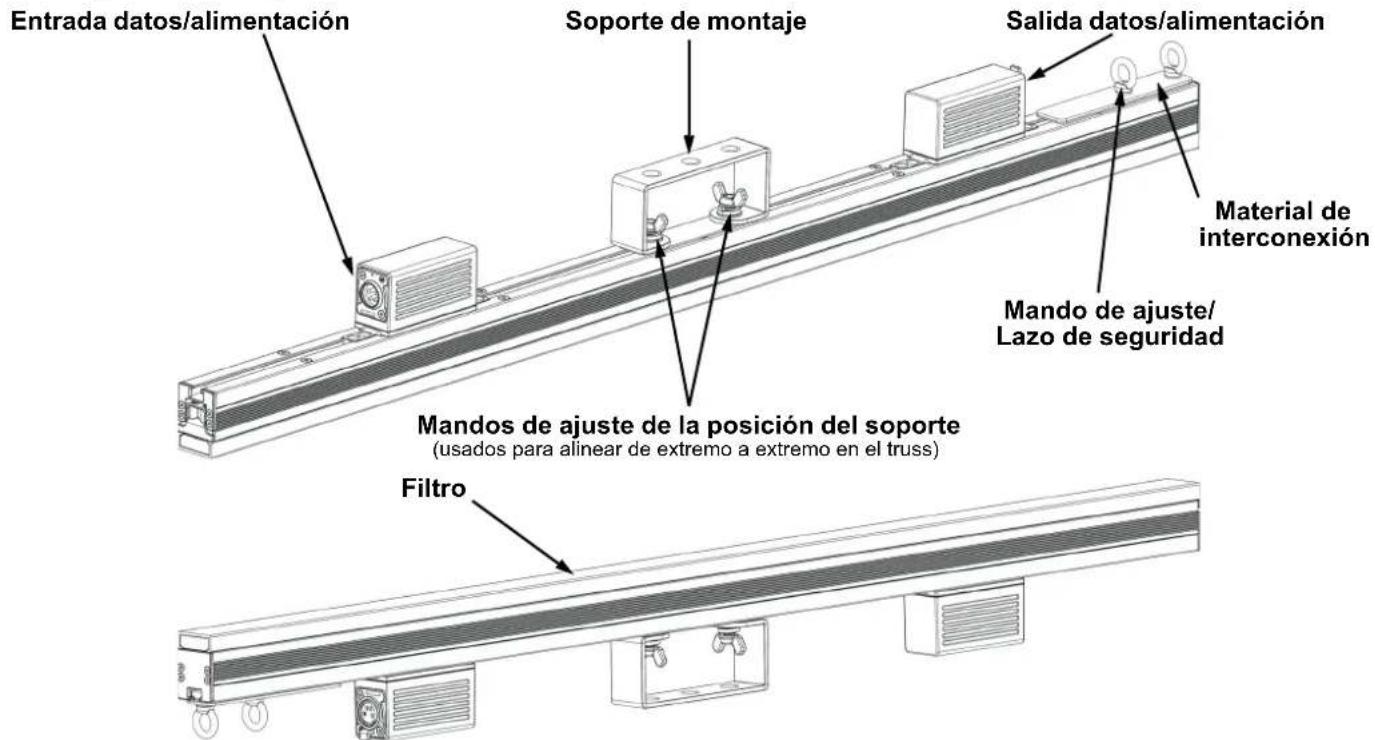

Visión general del producto

Entrada datos/alimentación Soporte de montaje Salida datos/alimentación Material de interconexión Mando de ajuste/ Lazo de seguridad Mandos de ajuste de la posición del soporte (usados para alinear de extremo a extremo en el truss) Filtro

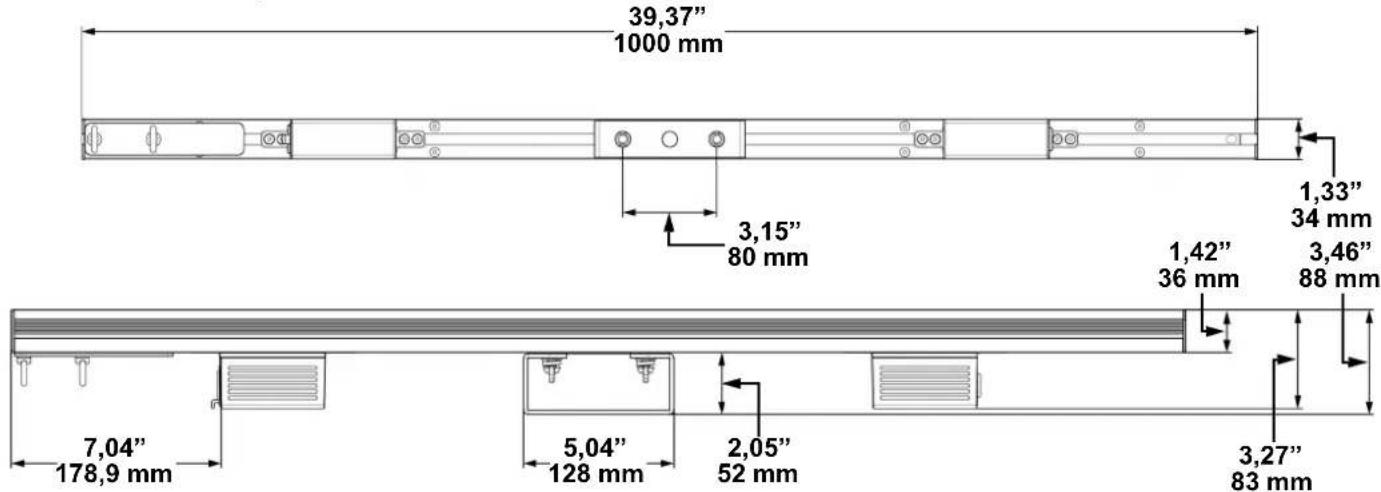

Dimensiones del producto

39,37" 1000 mm 3,15" 80 mm 1,42" 36 mm 1,33" 34 mm 3,46" 88 mm 7,04" 178,9 mm 5,04" 128 mm 2,05" 52 mm 3,27" 83 mm

Alimentación

Este producto recibe la alimentación de un ÉPIX Drive 2000 IP. Consulte el manual de usuario del ÉPIX Drive 2000 IP para obtener información detallada sobre cómo conectar este producto a la alimentación.

Alimentación en cadena

Puede enlazar hasta 10 productos 10 ÉPIX Strip IP en cada producto ÉPIX Drive 2000 IP. Nunca sobrepase este número.

• Utilice SOLAMENTE cables XLR de 4 pines IP65 con el ÉPIX Strip IP. Para ver nuestra línea CHAUVET Professional de cables XLR de 4 pines, visite https://www.chauvetprofessional.com/accessories.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto de la alimentación mediante el interruptor o desenchufándolo durante periodos en que no se use.

Modulación revuelta por ancho de pulsos

Este producto integra la tecnología Scrambled-PWM (S-PWM), con la que desincroniza las anchuras de impulso de cada color en los LED multicolor. Esto garantiza que exista siempre alguna emisión LED, reduciendo el parpadeo y manteniendo el mismo rendimiento de escala de grises.

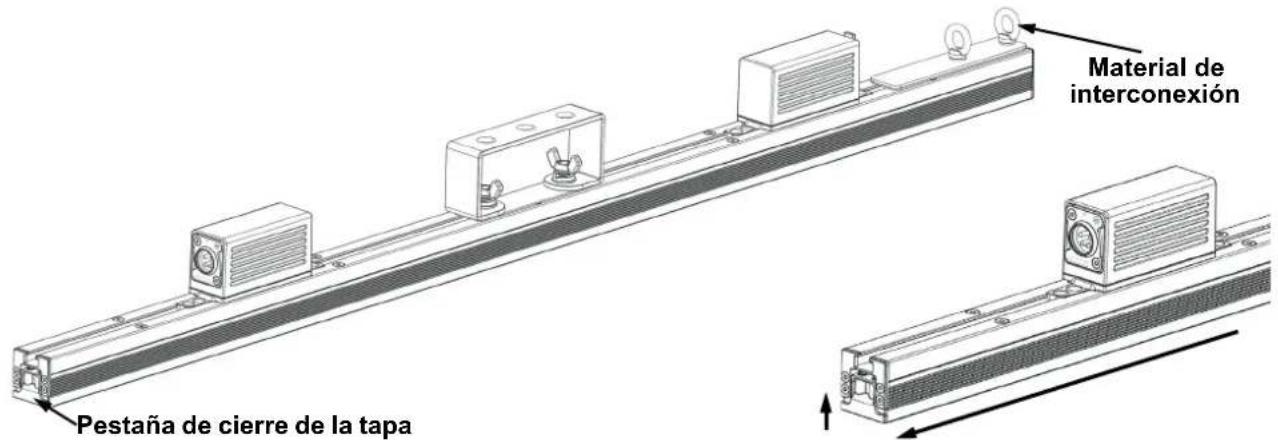

Instalación del filtro

El ÉPIX Strip IP incluye un filtro turbio redondo ya instalado. Siga el procedimiento indicado a continuación para instalar uno de los filtros incluidos, neutro negro o turbio redondo.

1. Localice en un extremo del producto la tapa que no tiene los elementos de interconexión.
2. Apriete la pestaña de cierre de la tapa.
3. Deslice el filtro instalado hacia afuera y cámbielo por el que prefiera.
4. Suelte la pestaña de cierre de la tapa.

Material de interconexión Pestaña de cierre de la tapa

Montaje

Antes de montar este producto, lea las Notas de seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea de abrazaderas de montaje CHAUVET Professional, visite http://trusst.com/products.

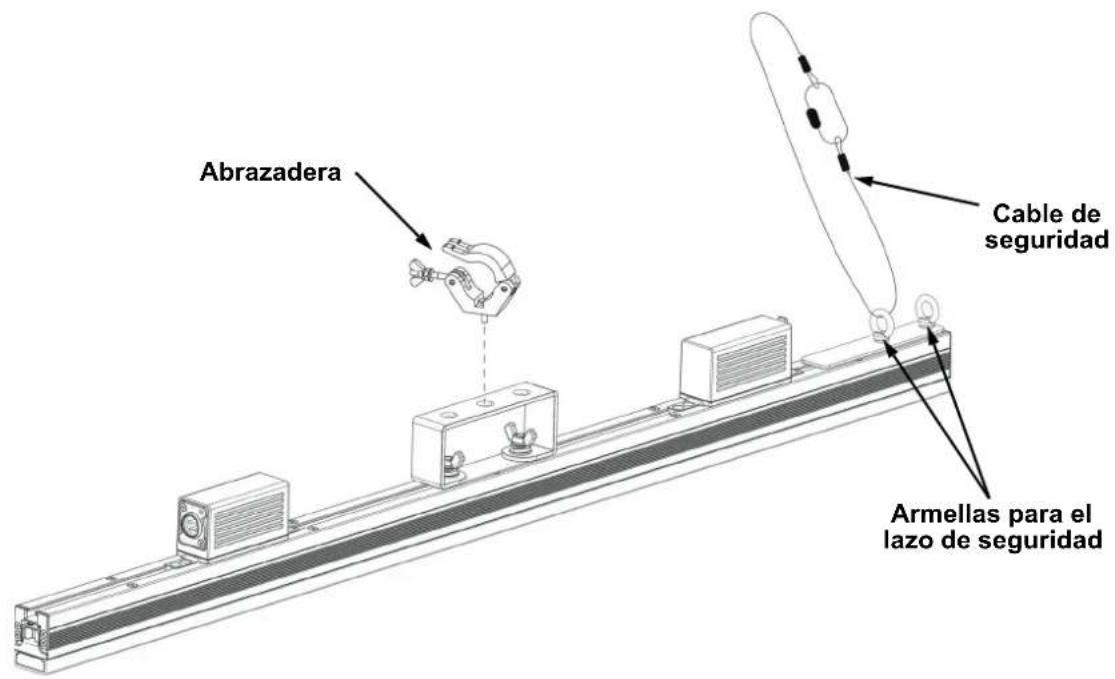

Diagrama de montaje

Abrazadera Cable de seguridad Armellas para el lazo de seguridad

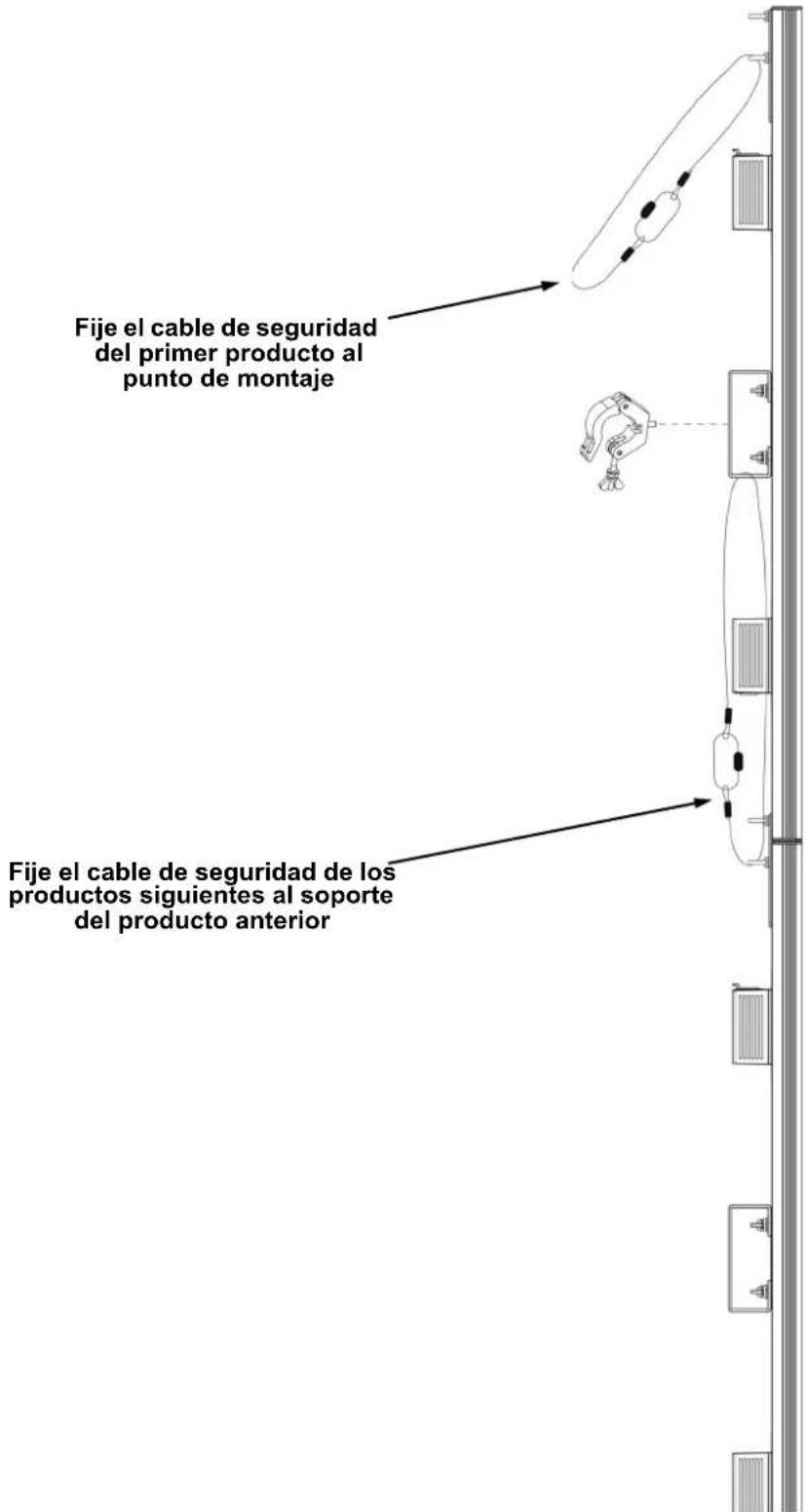

Instrucciones de montaje vertical

1. Fije la abrazadera al soporte de montaje.
2. Fije la abrazadera a la estructura o superficie que desee.
3. Fije un cable de seguridad al lazo de seguridad del producto.

Fije el cable de seguridad del primer producto al punto de montaje Fije el cable de seguridad de los productos siguientes al soporte del producto anterior

Nunca acople más de 4 productos juntos cuando los cuelgue verticalmente de un solo punto de montaje.

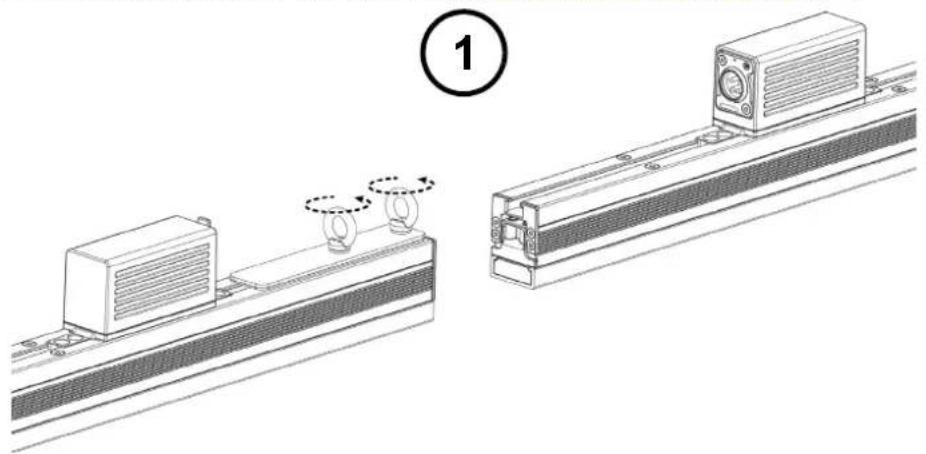

Instrucciones de fijación en serie

El ÉPIX Strip IP puede unirse en una formación punto a punto para crear una banda de hasta 4 metros de longitud desde un solo punto de montaje. No conecte más de 4 productos ÉPIX Strip IP en fila cuando los cuelgue verticalmente.

1. Afloje las dos armellas de fijación.
2. Deslice el soporte de conexión hacia afuera hasta que se detenga y apriete la armella lo más cerca posible del centro del producto.
3. Deslice el segundo ÉPIX Strip IP por el soporte de conexión y apriete la otra armella.
4. Acople el cable de seguridad como se indica en las Instrucciones de montaje vertical.

Instale el cable de seguridad en último lugar cuando acople productos ÉPIX Strip IP en serie.

Especificaciones Técnicas

Dimensiones y Peso

Filtro Longitud Anchura Altura Peso

Filtro turbio cuadrado 1000 mm (39,37") 100 mm (3,93") 34 mm (1,33") 2,7 kg (6 lb)

Filtro neutro negro 1000 mm (39,37") 88 mm (3,46") 34 mm (1,33") 2,7 kg (6 lb)

Filtro turbio redondo 1000 mm (39,37") 128 mm (5,03") 45 mm (1,77") 2,7 kg (6 lb)

Note: las dimensiones en pulgadas están redondeadas.

Alimentación

Fuente de alimentación Rango Alimentación en cadena
ÉPIX Drive 2000 IP	100–240 VCA, 50/60 Hz	10 por puerto de ÉPIX Drive 2000 IP
Parámetro	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Consumo	35 W	44 W	44 W
Corriente de funcionamiento	0,292 A	0,210 A	0,195 A
E/S alimentación	U.S./Mundial		UK/Europa
Cable de alimentación fijo	IP65 4-pines XLR		IP65 4-pines XLR
Enchufe del cable de alimentación	IP65 4-pines XLR		IP65 4-pines XLR

Fuente de Luz

Tipo	Color	Cantidad	Duración
SMD 505 LED	Tri-color RGB	100	50.000 horas

Fotometría

Parámetro	Filtro turbio cuadrado	Filtro neutro negro	Filtro turbio redondo
Ángulo de visión	160°	140°	160°
lluminancia	2.470 NITS	1.455 NITS	1.360 NITS
Tamaño de píxel	10 mm	10 mm	10 mm
Tasa de refresco	4.800 Hz	4.800 Hz	4.800 Hz

Control

E/S datos	Rango de canal (Art-NetTM/sACN)	Rango de canal (Kling-Net)
IP65 4-pines XLR	7, 8, 15, 30, 60 o 300	Determinado por el software en ArKaos MediaMaster

Térmico

Temp. externa máxima	Refrigeración
45 °C (113 °F)	Convección

Pedidos

Descripción del Producto	Nombre del Producto	Código de Artículo	Número UPC
ÉPIX Strip IP	EPIXSTRIPIP 03091318	781462216665
