GEBRUIKSAANWIJZING ÉPIX Strip IP Chauvet

Over deze handleiding

De beknopte handleiding (BH) van ÉPIX Strip IP bevat basisinformatie over het product, zoals verbinding en montage. Download de gebruikershandleiding van de ÉPIX Drive 2000 IP van www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen onderdelen die door de gebruiker onderhouden kunnen worden.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats GEEN ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Tijdelijk gebruik buitenshuis is prima.

- Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen.

- Gebruik dit product NIET als de behuizing, poorten of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND aan op een ÉPIX Drive 2000 IP.

- Gebruik uitsluitend de ophang-/montagebeugels om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• ÉPIX Strip IP
  • Vierkant melkachtig filter (geplaatst)
• Zwart stealthfilter
  • Rond melkachtig filter
  • Beknopte handleiding

Productbeschrijving

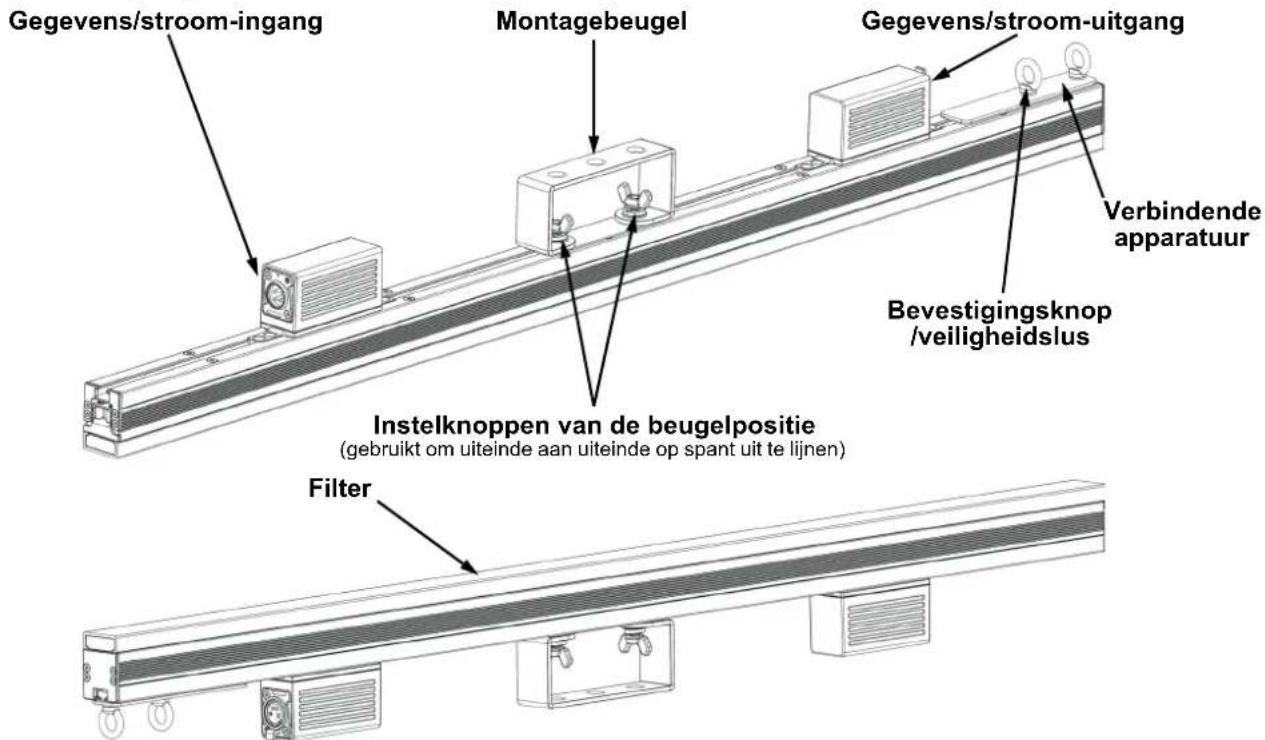

Gegevens/stroom-ingang Montagebeugel Gegevens/stroom-uitgang Verbindende apparatuur Bevestigingsknop /veiligheidslus Instelknoppen van de beugelpositie (gebruikt om uiteinde aan uiteinde op spant uit te lijnen) Filter

Productafmetingen

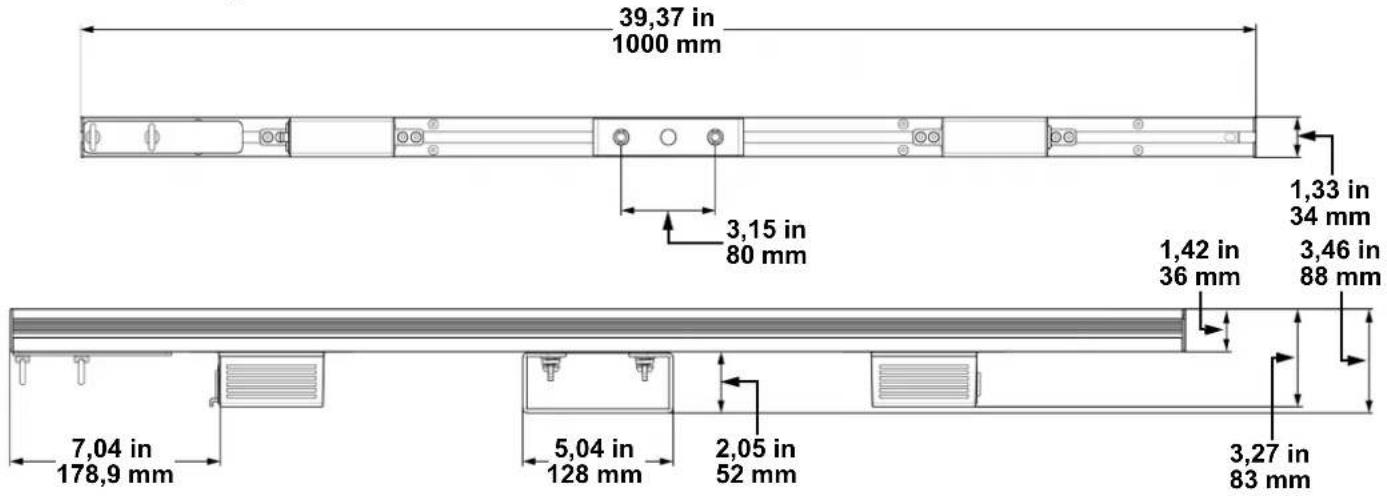

39,37 in 1000 mm 3,15 in 80 mm 1,42 in 36 mm 1,33 in 34 mm 3,46 in 88 mm 7,04 in 178,9 mm 5,04 in 128 mm 2,05 in 52 mm 3,27 in 83 mm

Stroom

Dit product wordt gevoed door een ÉPIX Drive 2000 IP. Raadpleeg de handleiding van de ÉPIX Drive 2000 IP voor uitgebreide instructies om dit product van stroom te voorzien.

Power Linking

Aan elke ÉPIX Drive 2000 IP kunt u tot 10 ÉPIX Strip IP-producten aansluiten. Dit aantal niet overschrijden.

- Gebruik UITSLUITEND IP65 4-pins XLR-kabels met de ÉPIX Strip IP. Ga voor onze CHAUVET Professional-lijn van IP65 4-pins XLR-kabels naar https://www.chauvetprofessional.com/accessories.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Gecodeerde-Pulsbreedtemodulatie

Dit product bevat Scrambled-PWM (S-PWM)-technologie, die de pulsbreedten van de meerkleurige leds desynchroniseert. Dit zorgt ervoor dat er altijd enige led-opbrengst is, dat flikkeringen verminderen en dat dezelfde grijswaardenprestaties gehandhaafd worden.

Filterinstallatie

De ÉPIX Strip IP bevat een vierkant melkachtig filter dat al is geïnstalleerd. Volg de onderstaande procedure om de meegeleverde zwarte stealthfilter of ronde melkachtig filter.

1. Zoek de einddop van het product dat niet de vergrendelende apparatuur heeft.
2. Druk de vergrendeling van de einddop in.
3. Schuif het geplaatste filter naar buiten en vervang het met het gewenste filter.
4. Laat de einddop los.

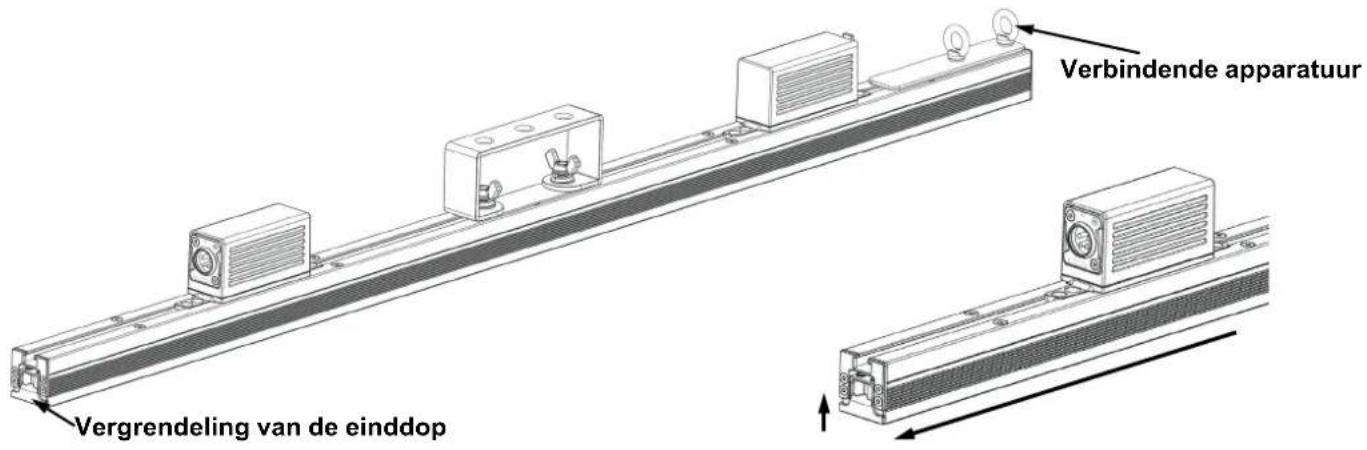

Verbindende apparatuur Vergrendeling van de einddop

Montage

Lees voor montage van dit product de Veiligheidsinstructies. Gebruik ten minste één montagepunt per product.

Controleer of de montageklemmen het gewicht van het product kunnen dragen. Ga voor onze CHAUVET Professional-serie montageklemmen naar http://trusst.com/products.

Montagediagram

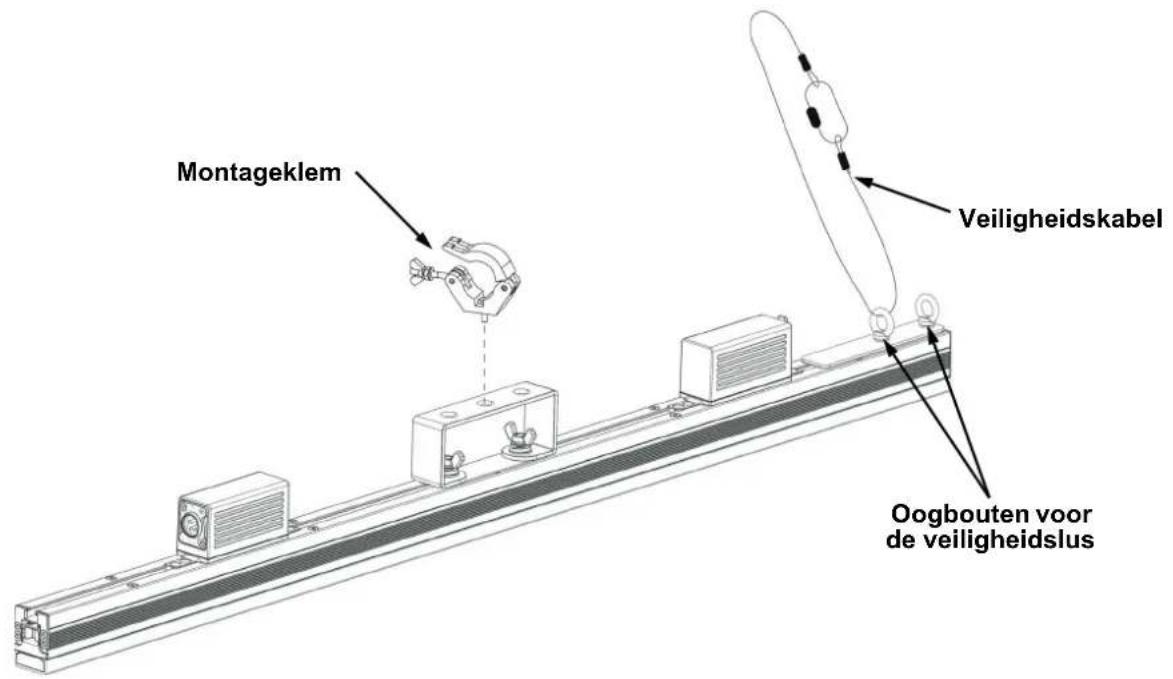

Montageklem Veiligheidskabel Oogbouten voor de veiligheidslus

Verticale montage-instructies

1. Bevestig de klem aan de montagebeugel.
2. Bevestig de klem aan de gewenste constructie of oppervlak.
3. Bevestig een veiligheidskabel aan het veiligheidsoogje van het product.

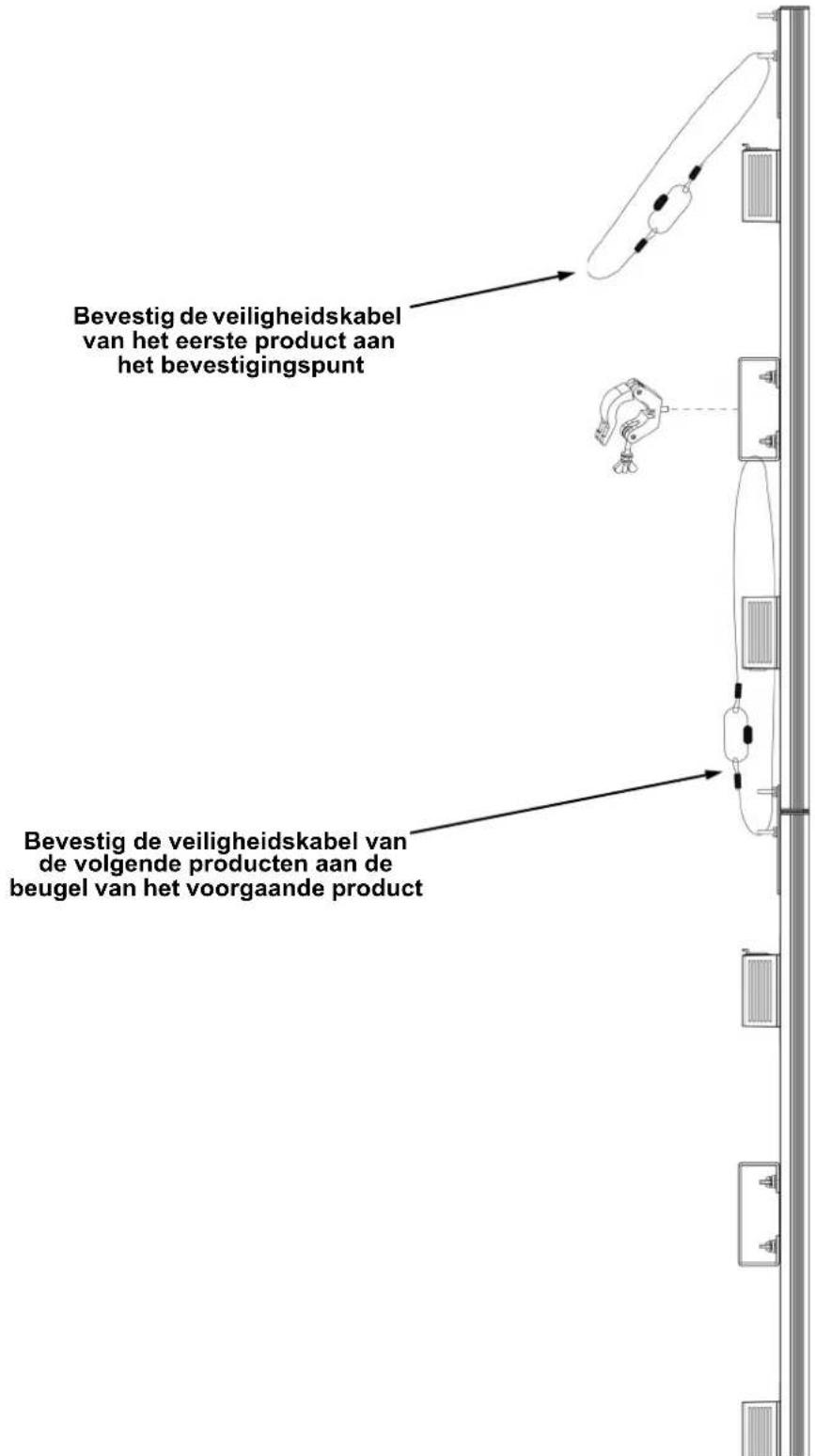

Bevestig de veiligheidskabel van het eerste product aan het bevestigingspunt Bevestig de veiligheidskabel van de volgende producten aan de beugel van het voorgaande product

Bevestig nooit meer dan 4 producten aan elkaar wanneer ze verticaal hangen aan één bevestigingspunt.

Bevestigingsinstructies in serie

De ÉPIX Strip IP kan in een eind-tot-eind formatie worden bevestigd om een strook te creëren van tot 4 meter lang vanaf één bevestigingspunt. Sluit niet meer dan 4 ÉPIX Strip IP-producten op een rij aan wanneer ze verticaal hangen.

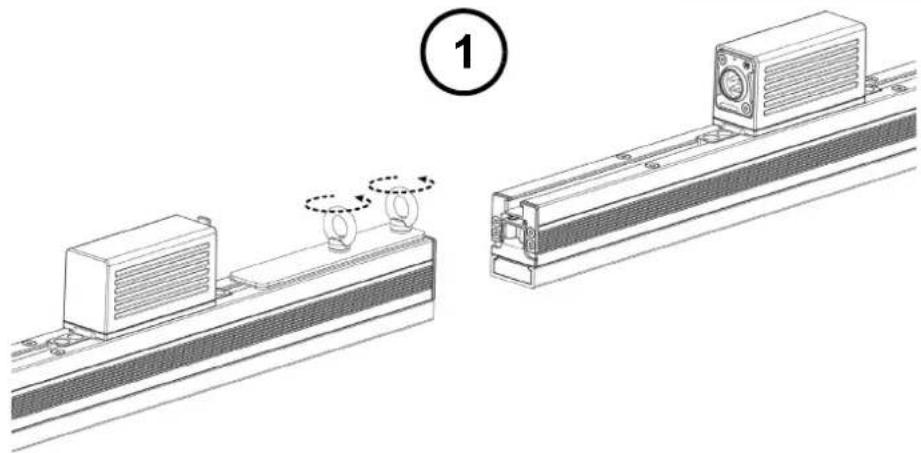

1. Maak de 2 bevestigingsoogbouten los.
2. Schuif de verbindingsbeugel naar buiten totdat het stopt en maak de oogbout zo dicht mogelijk bij het midden van het product vast.
3. Schuif de tweede ÉPIX Strip IP in de verbindingsbeugel en draai de overgebleven oogbout aan.
4. Bevestig de veiligheidskabel zoals is afgebeeld in de instructies voor Verticale montage-instructies.

Installeer de veiligheidskabel als laatst wanneer u ÉPIX Strip IP-producten in serie installeert.

Technische Specifications

Afmetingen en gewicht

Filter Lengte Breedte Lengte Gewicht

Vierkant melkachtig filter	39,37 in (1000 mm) 3,93 in (100 mm) 1,33 in (34 mm) 6 lb (2,7 kg)
Zwart stealthfilter	39,37 in (1000 mm) 3,46 in (88 mm) 1,33 in (34 mm) 6 lb (2,7 kg)
Rond melkachtig filter	39,37 in (1000 mm) 5,03 in (128 mm) 1,77 in (45 mm) 6 lb (2,7 kg)

Let op: Afmetingen in inches zijn afgerond.

Power

Stroomvoeding Bereik Power Linking
ÉPIX Drive 2000 IP 100 tot 240 VAC, 50/60 Hz 10 per ÉPIX Drive 2000 IP-poort
Parameter	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Verbruik	35 W	44 W	44 W
In gebruik	0,292 A	0,210 A	0,195 A
Stroom I/O	VS/Wereldwijd		VK/Europa
Aansluitingspoort	IP65 4-pins XLR		IP65 4-pins XLR
Snoerstekker	IP65 4-pins XLR		IP65 4-pins XLR
Lichtbron
Type	Kleur	Aantal	Levensduur
SMD 505 LED	Driekleurige RGB	100	50.000 uur
Photometrics
Parameter	Vierkant melkachtig filter	Zwart stealthfilter	Rond melkachtig filter
Kijkhoek	160°	140°	160°
Verlichtingssterkte	2.470 NITS	1.455 NITS	1.360 NITS
Pixelpitch	10 mm	10 mm	10 mm
Verversingssnelheid	4.800 Hz	4.800 Hz	4.800 Hz
Control
Gegevens I/O	Kanaalbereik (Art-NetTM/sACN)		Kanaalbereik (Kling-Net)
IP65 4-pins XLR	7, 8, 15, 30, 60 of 300		Bepaald door ArKaos MediaMaster software
Thermisch
Maximum Externe Temperatuur	Koelsysteem
113 °F (45 °C)	Convectie
Bestellen
Productbeschrijving	Productnaam	Artikelcode	UPC Nummer
ÉPIX Strip IP	EPIXSTRIPIP 03091318 781462216665
