Caractéristiques techniques	Chauvet COLORado 1-Quad Zoom, LED RGBW, zoom motorisé, puissance de 50W par LED, angle de faisceau de 10° à 40°.
Utilisation	Idéal pour les événements en intérieur et extérieur, éclairage architectural, spectacles, concerts.
Maintenance et réparation	Vérifier régulièrement les connexions électriques, nettoyer les lentilles pour maintenir la qualité de la lumière.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau, respecter les instructions de montage et d'utilisation.
Informations générales	Poids : 4,5 kg, dimensions : 25 x 25 x 30 cm, garantie de 2 ans, compatible DMX.

FOIRE AUX QUESTIONS - COLORado 1-Quad Zoom Chauvet

Comment puis-je résoudre un problème d'alimentation avec le Chauvet COLORado 1-Quad Zoom ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de redémarrer l'appareil.

Que faire si les couleurs ne s'affichent pas correctement ?

Vérifiez que les paramètres de couleur sont correctement configurés dans le logiciel de contrôle. Assurez-vous que les connexions DMX sont sécurisées et que le câble DMX fonctionne correctement.

Comment puis-je nettoyer le Chauvet COLORado 1-Quad Zoom ?

Débranchez l'appareil et utilisez un chiffon doux et propre pour enlever la poussière et les salissures. Évitez d'utiliser des produits chimiques abrasifs. Pour les lentilles, utilisez un nettoyant spécifique pour lentilles.

Pourquoi le ventilateur de l'appareil fonctionne-t-il en continu ?

Le ventilateur fonctionne pour maintenir une température de fonctionnement sûre. Si le ventilateur semble anormalement bruyant ou ne s'arrête pas, vérifiez si l'appareil est en surchauffe ou si les orifices de ventilation sont obstrués.

Comment mettre à jour le firmware du Chauvet COLORado 1-Quad Zoom ?

Visitez le site Web de Chauvet pour télécharger la dernière version du firmware. Suivez les instructions fournies dans le manuel de l'utilisateur pour effectuer la mise à jour.

Que faire si l'appareil ne répond pas aux commandes DMX ?

Vérifiez que le câble DMX est correctement connecté et que l'adresse DMX est correctement configurée. Testez avec un autre contrôleur DMX pour isoler le problème.

Comment régler l'angle de zoom du Chauvet COLORado 1-Quad Zoom ?

Utilisez le contrôle de zoom sur le panneau de commande ou via votre logiciel de contrôle DMX pour ajuster l'angle de zoom selon vos besoins.

L'appareil émet des bruits étranges, que dois-je faire ?

Vérifiez que l'appareil est installé sur une surface stable et qu'il n'y a pas d'objets en contact avec le ventilateur. Si le bruit persiste, contactez le service technique pour une assistance supplémentaire.

Quelle est la température de fonctionnement optimale pour le Chauvet COLORado 1-Quad Zoom ?

L'appareil fonctionne de manière optimale entre 0 °C et 40 °C. Assurez-vous de ne pas l'utiliser dans des conditions excessivement chaudes ou froides.

MODE D'EMPLOI COLORado 1-Quad Zoom Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Colorado 1 Quad Zoom (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil doit être positionné de manière à ce que la source de lumière soit à plus de 3,5 m des yeux.
- Remplacez les câbles endommagés UNIQUEMENT par des câbles identiques, ou l'équivalent, disponibles auprès du fabricant ou de son revendeur.
- La source lumineuse contenue dans ce produit ne doit être remplacée que par le fabricant, son revendeur ou un technicien ayant une qualification similaire.

- Ce produit est destiné à un usage professionnel uniquement.

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.

- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.

- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.

- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.

- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.

- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

- Ne convient pas aux installations permanentes en extérieur sur des sites sujets à des conditions environnementales extrêmes. Cela inclut par exemple :

• L'exposition à un environnement marin ou à une solution saline (à moins de 4,8 kilomètres d'un corps d'eau salée).
- Lorsque les températures moyennes hautes ou basses du site dépassent les plages de températures indiquées dans ce manuel.
- Les sites qui sont sujets aux inondations ou qui présentent un risque d'être ensevelis sous la neige.
- Tout autre endroit où le produit risque d'être soumis à des rayonnements extrêmes ou à des substances caustiques.
- Lors de l'utilisation de cet appareil dans un environnement extérieur de type IP65, assurez-vous d'utiliser des câbles de données et d'alimentation certifiés IP65 (ou mieux), de protéger les ports non utilisés avec les couvercles IP65 inclus et de fixer la plaque de présentation sur le panneau de commande.

- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.

- N'immergez PAS ce produit (IP 65). Un usage normal en extérieur est autorisé.

• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.

- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.

- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.

- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.

- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.

- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, de la France, de l'Allemagne, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Colorado 1 Quad Zoom
- Seetronic Powerkon IP65 cordon d'alimentation
• Gélatine
- Support de Gélatine (accessoires 7,5 pouces/191 mm)
• Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter entre eux jusqu'à 13 Colorado 1 Quad Zoom à 100 V, 15 à 120 V, 27 à 208 V, 28 à 230 V, ou 29 unités à 240 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles de d'alimentation et de données certifiés IP65 au minimum. Assurez-vous de protéger les ports d'alimentation et de données non utilisés avec les couvercles IP 65 fournis.

Raccordement DMX

Le Colorado 1 Quad Zoom fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Colorado 1 Quad Zoom utilise une connexion de données DMX standard pour ses personnalités DMX: TOUR, TR16, FULL, ARC.1, AR1.D, ARC.2, AR2.D, C1Q, STD.Y, AR2.S, AR2.Z, et HSV. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Lors de l'utilisation de cet appareil dans un environnement extérieur de type IP65, assurez-vous d'utiliser des câbles certifiés IP65 (ou mieux) et de protéger les ports non utilisés avec les couvercles IP65 inclus.

La personnalite C1Q a été concue pour être utiliser avec la gamme COLORado 1-Quad. Dans cette personnalite, le zoom est verrouille pour correspondre aux angles de faisceau et de champs de la gamme COLORado 1-Quad.

Pour une commande optimale des canaux de gradation 16 bits dans las personnalités STD.Y et TR16, veillez à ce que les deux courbes de gradation dans SETTING > DIMMER soient sur OFF.

Connexion Maître/ Esclave

Le Colorado 1 Quad Zoom utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

Installation

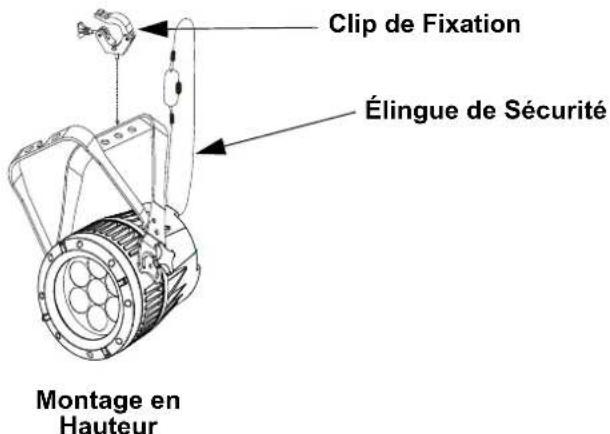

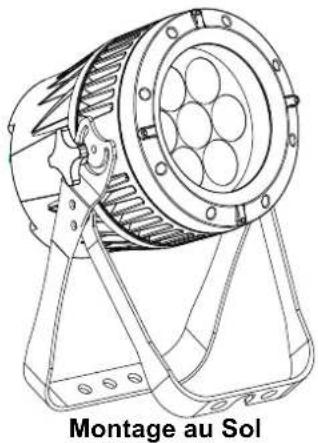

Schéma de Montage de l'Appareil

Clip de Fixation Élingue de Sécurité Montage en Hauteur

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit:

, , , ,

Ce code ne peut pas être modifié et doit être saisi sur demande.

Tableu de Menu

Niveau Principal	Niveaux de Programmation Description
STAT	RED R.		0-255	Combine les couleurs rouge, vert, bleu et blanc pour un résultat personnalise (0-100%)
	GREEN G.
	BLUE B.
	WHITE W.
	ZOOM Z. Change l'angle du faisceau (zoom)
	STROBE S. 0-20			Selectionne la frequency du stroboscope (0-20 Hz)
AUTO	AT. 1-10 P. 0-255		10 programmes automatiques
	PR 1-10			10 programmes - personnaliser
RUN	DMX				Mode DMX
	SLAVE			Mode esclave
ADDR	D. 001-512				Selectionne l'adresse DMX de depart
Niveau Principal	Niveaux de Programmation Description
PERS	FULL				25-canaux: RVBb 16 bit Commande de pixels et gradateur; stroboscope, macro de couleurs, effet d'anneau, vitesse gradateur, vitesse auto, zoom, réinit. du zoom
	TR16				17-canaux: RVBb 16 bit, gradateur, stroboscope, macro de couleurs, effet d'anneau, vitesse gradateur, vitesse auto, zoom, réinit. du zoom
	STD.Y				17-canaux: RVBb 16 bit, gradateur, stroboscope, macro de couleurs, effet d'anneau, vitesse gradateur, vitesse auto, zoom, réinit. du zoom
	TOUR				12-canaux: RVBb, gradateur, stroboscope, macro de couleurs, auto/ perso, vitesse gradateur, vitesse auto, zoom, réinit. du zoom
	C1Q**				10-canaux: RVBb, gradateur, stroboscope, macro de couleurs, auto/ perso, vitesse gradateur, vitesse auto **
	AR2.Z				7-canaux: RVBb, gradateur, zoom, réinit. du zoom
	AR2.S				6-canaux: RVBb, gradateur, stroboscope
	AR2.D 5-canaux: RVBb, gradateur
	ARC.2 4-canaux: Commande RVBb
	AR1.D 4-canaux: RVB, gradateur
	ARC.1 3-canaux: Commande RVB
	HSV. 3-canaux: Commande HSV
EDIT PR. 1-10	SC.01-30	RED	0-255	Combine rouge, vert, bleu et blanc afin de créer une couleur personnalisée (0-100%)
		GREN
		BLUE
		WHIT
		ZOOM		Sélection de l'angle du faisceau (zoom)
		STRB 0-20		Permet la sélection de la fréquence du stroboscope (0-20 Hz)
		TIME	0-255	Définit la durée de pas (lent a rapide)
		FADE		Définit la durée du fondu (lent a rapide)

Niveau Principal	Niveaux de Programmation Description
SET	****(Saisir le code d'accès)	UPLD		****(Saisir le code d'accès)	SEND	Télécharge les programmes personnalisés sur d'autres COLORado 1-Quad Zoom
		KEY		OFF		Active ou désactive le code d'accès
				ON
		REST		****(Saisir le code d'accès)		Retour aux réglages d'usine par défaut
		COLR		OFF RVB configuré sur 255 = sortie max.		RVB configuré sur 255 = balance des blancs
				RGBW
				UC. Balance des couleurs universelle
		DIMX		OFF Pas de gradateur		Profils de gradation de DIM1 (rapide) à DIM4 (lent)
				DIM1
				DIM2
				DIM3
				DIM4
		CURV		OFF Pas de gradateur		Profils de gradation de DIM1 (rapide) à DIM4 (lent)
				CV1
				CV2
				CV3
		DERR		SAVE		En cas de perte de commande DMX, la dernière commande se maintiendra
				BLACK		Met l'unité en noir général en cas de perte de signal DMX
		SLCK		OFF		Verrouillage de l'accès au niveau principal
				ON
		ZOOM		BASE		Définit la position par défaut du zoom (mouvement intégral)
				POS1		Définit la configuration de la position 1 de limite du zoom
				POS2		Définit la configuration de la position 2 de limite du zoom
CAL	****(Saisir le code d'accès)	CAL1	WH.01-11	RED	0-255	Modifie les couleurs des macros utilisées dans les personnalités TOUR, FULL, C1Q, TR16, et STD.Y
				GREEN
				BLUE
				WHITE
		CAL2		RED		Définit la température de la couleur utilisée quand COLR est configuré sur RGBW
				GREEN
				BLUE
		CALR		****(Saisir le code d'accès)		Retour aux CAL réglages d'usine par défaut
ZOOM	POS.1			P. 0-255 Définir		position mini/maxi du zoom
	POS.2

**Zoom verrouillé pour correspondre aux angles de faisceau et de champs de la gamme COLORado 1-Quad.

Valeurs DMX

FULL	Canal	Fonction	Valeur	Pourcentage/Configuration
	1 Gradateur 000		255 0-100%
	2 Gradateur fin 000		255	Controle précis (16-bit)(Duree de Pas si Personnalisé 1-10 est active dans Canal 21)
	3 Rouge 1 000		255	0-100% (Duree du Fond si Personnalisé 1-10 est active dans Canal 21)
	4 Rouge 1 fin 000		255 Controle précis (16-bit)
	5	V e	r 255 0-100% 000
	6	V e	r 255 Controle précis (f16-bit) i n 000
	7	B I	e 255 0-100% 000
	8 Bleu 1 fin 000		255 Controle précis (16-bit)
	9	B I	a 255 0-100% 1 000
	10	Blanc 1 fin	000 255 Controle précis (16-bit)
	11	Rouge 2 000	255 0-100%
	12	Rouge 2 fin 000	255 Controle précis (16-bit)
	13	Vert 2 000	255 0-100%
	14	Vert 2 fin	000 255 Controle précis (16-bit)
	15	Bleu 2	000 255 0-100%
	16	Bleu 2 fin 000	255 Controle précis (16-bit)
	17	Blanc 2	000 255 0-100%
	18	Blanc 2 fin	000 255 Controle précis (16-bit)
	19	Macros de Couleurs + Balance des Blancs	000 010011 030031 050051 070071 090091 110111 130131 150151 170171 200201 205206 210211 215216 220221 225226 230231 235236 240241 245246 251251 255	Pas de fonctionR:100% V: 0-100%B: 0R:100%-0 V: 100%B: 0R:0 V: 100%B: 0R:0 V: 100%-0B: 100%R:0-100% V: 0B: 100%B: 100%R:100% V: 0B: 100%B: 0-100%B: 100%-0 V: 100%-0B: 100%RVBb: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11
	20	Stroboscope	000 009010 255	Pas de fonction0-20 Hz

FULL

Canal	Fonction	Valeur	Pourcentage/Configuration
21 Programmes		000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10
22 Vitesse Auto 000		⇔ 255	0-100% (seulement en utilisation avec Auto 1-10 dans Canal 21)
23	Vitesse du Gradateur	000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)
24 Zoom	000	⇔ 255 0-100%
25	Reinitialisation du Zoom	000 ⇔ 200201 ⇔ 220221 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonction

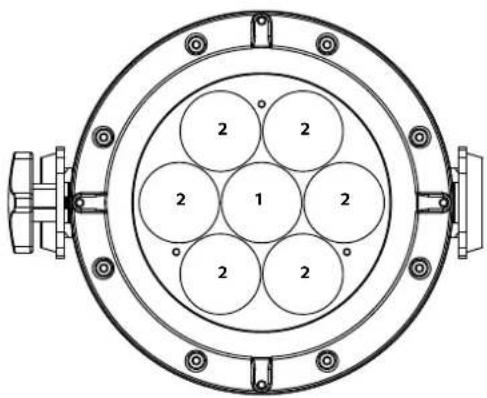

Selection de Pixels pour le Controle DMX du COLORado 1-Quad Zoom Tour

2 2 2 1 2 2 2

TR16	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	G r	a ⇔ 255 0-100%	t e u r
	2 Gradateur fin 000		⇔ 255	Controle précis (16-bit)(Duree de Pas si Personnalisé 1-10 est active dans Canal 13)
	3 Rouge	000	⇔ 255	0-100% (Duree du Fond si Personnalisé 1-10 est active dans Canal 13)
	4 Rouge fin	000	⇔ 255	Controle précis (16-bit)

TR16

Canal	Fonction	Valeur	Pourcentage/Configuration
5	Ve	rt	000 ⇔ 255 0-100%
6 Vert fin 000		⇔ 255 Controle précis (16-bit)
7	Bl	e ⇔ 255 0-100%	000
8 Bleu fin 000		⇔ 255 Controle précis (16-bit)
9	Bl	a ⇔ 255 0-100%	000
10 Blanc fin 000		⇔ 255 Controle précis (16-bit)
11	Macros de Couleurs + Balance des Blancs	000 ⇔ 010	Pas de fonction
		011 ⇔ 030	R:100% V: 0-100% B: 0
		031 ⇔ 050	R:100%-0 V: 100% B: 0
		051 ⇔ 070	R:0 V: 100% B: 0-100%
		071 ⇔ 090	R:0 V: 100%-0 B: 100%
		091 ⇔ 110	R:0-100% V: 0 B: 100%
		111 ⇔ 130	R:100% V: 0 B: 100%-0
		131 ⇔ 150	R:100% V: 0-100% B: 0-100%
		151 ⇔ 170	R:100%-0 V: 100%-0 B: 100%
		171 ⇔ 200	RVBb: 100%
		201 ⇔ 205	Blanc 1
		206 ⇔ 210	Blanc 2
		211 ⇔ 215	Blanc 3
		216 ⇔ 220	Blanc 4
		221 ⇔ 225	Blanc 5
		226 ⇔ 230	Blanc 6
		231 ⇔ 235	Blanc 7
		236 ⇔ 240	Blanc 8
		241 ⇔ 245	Blanc 9
		246 ⇔ 251	Blanc 10
		251 ⇔ 255	Blanc 11
12 Stroboscope		000 ⇔ 009	Pas de fonction
		010 ⇔ 255	0-20 Hz
13 Programmes		000 ⇔ 040	Pas de fonction
		041 ⇔ 050	Auto 1
		051 ⇔ 060	Auto 2
		061 ⇔ 070	Auto 3
		071 ⇔ 080	Auto 4
		081 ⇔ 090	Auto 5
		091 ⇔ 100	Auto 6
		101 ⇔ 110	Auto 7
		111 ⇔ 120	Auto 8
		121 ⇔ 130	Auto 9
		131 ⇔ 140	Auto 10
		141 ⇔ 150	Personnalisé 1
		151 ⇔ 160	Personnalisé 2
		161 ⇔ 170	Personnalisé 3
		171 ⇔ 180	Personnalisé 4
		181 ⇔ 190	Personnalisé 5
		191 ⇔ 200	Personnalisé 6
		201 ⇔ 210	Personnalisé 7
		211 ⇔ 220	Personnalisé 8
		221 ⇔ 230	Personnalisé 9
		231 ⇔ 255	Personnalisé 10
14 Vitesse Auto 000		⇔ 255	0-100% (seulement en utilisation avec Auto 1-10 dans Canal 21)
15	Vitesse du Gradateur	000 ⇔ 009	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaire
		010 ⇔ 029	Courbe de gradation non linéaire 1(la plus rapide)
		030 ⇔ 069	Courbe de gradation non linéaire 2
		070 ⇔ 129	Courbe de gradation non linéaire 3
		130 ⇔ 189	Courbe de gradation non linéaire 4(la moins rapide)
		190 ⇔ 255
16 Zoom	000	⇔ 255 0-100%

TR16	Canal	Fonction	Valeur	Pourcentage/Configuration
	17	Reinitialisation du Zoom	000 ⇔ 200201 ⇔ 220221 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonction
STD.Y	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	G r	a ⇔ 255 0-100% t e u r
	2 Gradateur fin 000		⇔ 255	Controle précis (16-bit)(Duree de Pas si Personnalisé 1-10 est active dans Canal 13)
	3 Rouge	000	⇔ 255	0-100% (Duree du Fond si Personnalisé 1-10 est active dans Canal 13)
	4 Rouge fin 000		⇔ 255 Controle précis (16-bit)
	5	V e	r ⇔ 255 0-100% 000
	6 Vert fin 000		⇔ 255 Controle précis (16-bit)
	7	B l	e ⇔ 255 0-100% 000
	8 Bleu fin 000		⇔ 255 Controle précis (16-bit)
	9	B l	a ⇔ 255 0-100% 000
	10	Blanc fin	000 ⇔ 255 Controle précis (16-bit)
	11	Macros de Couleurs + Balance des Blancs	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255	Pas de fonctionR:100% V: 0-100% B: 0R:100%-0 V: 100% B: 0R:0 V: 100% B: 0-100%R:0 V: 100%-0 B: 100%R:0-100% V: 0 B: 100%R:100% V: 0B: 100%-0R:100%-0 V: 100%-0 B: 100%RVBb: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11
	12	Stroboscope	000 ⇔ 009010 ⇔ 255	Pas de fonction0-20 Hz
	13	Programmes	000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10

STD.Y

Canal	Fonction	Valeur	Pourcentage/Configuration
14 Vitesse Auto 000 ⇔ 255			0-100% (seulement en utilisation avec Auto 1-10 dans Canal 13)
15	Vitesse du Gradateur	000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)
16 Zoom	000	⇔ 255 0-100%
17	Reinitialisation du Zoom	000 ⇔ 200201 ⇔ 220221 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonction

TOUR	Canal	Fonction	Valeur	Pourcentage/Configuration
	1 Gradateur 000		255 0-100%
	2 Rouge	000	255	Controle précis (16-bit)(Duree de Pas si Personnalisé 1-10 est active dans Canal 8)
	3	Ve	r 255	0-100% (Duree du Fond si Personnalisé 1-10 est active dans Canal 8)
	4	B I	e 255 0-100%	000
	5	B I	a 255 0-100%	000
	6	Macros de Couleurs + Balance des Blancs	000 010011 030031 050051 070071 090091 110111 130131 150151 170171 200201 205206 210211 215216 220221 225226 230231 235236 240241 245246 251251 255	Pas de fonctionR:100% V: 0-100% B: 0R:100%-0 V: 100% B: 0R:0 V: 100% B: 0-100%R:0 V: 100%-0 B: 100%R:0-100% V: 0 B: 100%R:100% V: 0 B: 100%-0R:100% V: 0-100% B: 0-100%R:100%-0 V: 100%-0 B: 100%RVBb: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11
	7 Stroboscope		000 009010 255	Pas de fonction0-20 Hz

TOUR

Canal	Fonction	Valeur	Pourcentage/Configuration
8 Programmes		000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10
9 Vitesse Auto 000		⇔ 255	0-100% (seulement en utilisation avec Auto 1-10 dans Canal 8)
10	Vitesse du Gradateur	000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)
11 Zoom	000	⇔ 255 0-100%
12	Reinitialisation du Zoom	000 ⇔ 200201 ⇔ 220221 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonction

C1Q	Canal	Fonction		Valeur		Pourcentage/Configuration
	1	G	r	a	255	0-100%	t	e	u	r
	2 Rouge		000		255		Controle précis (16-bit)(Duree de Pas si Personnalisé 1-10 est active dans Canal 8)
	3	Ve	r	t	255		0-100% (Duree du Fond si Personnalisé 1-10 est active dans Canal 8)
	4	B	l	e	255	0-100%	000
	5	B	l	a	255	0-100%	000

C1Q

Canal	Fonction	Valeur	Pourcentage/Configuration
6	Macros de Couleurs + Balance des Blancs	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255	Pas de fonctionR:100% V: 0-100% B: 0R:100%-0 V: 100% B: 0R:0 V: 100% B: 0-100%R:0 V: 100%-0 B: 100%R:0-100% V: 0 B: 100%R:100% V: 0 B: 100%-0R:100% V: 0-100% B: 0-100%R:100%-0 V: 100%-0 B: 100%RVBb: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11
7 Stroboscope		000 ⇔ 009010 ⇔ 255	Pas de fonction0-20 Hz
8 Programmes		000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personnalisé 1Personnalisé 2Personnalisé 3Personnalisé 4Personnalisé 5Personnalisé 6Personnalisé 7Personnalisé 8Personnalisé 9Personnalisé 10
9 Vitesse Auto 000		⇔ 255	0-100% (seulement en utilisation avec Auto 1-10 dans Canal 8)
10	Vitesse du Gradateur	000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3Courbe de gradation non linéaire 4(la moins rapide)

AR2.Z	Canal	Fonction	Valeur	Pourcentage/Configuration
	1 Gradateur	000	255	0-100%
	2 Rouge	000	255	0-100%
	3	Vert	000 255	0-100%
	4	Bleu	000 255	0-100%
	5	Blanc	000 255	0-100%
	6	Zoom	000 255	0-100%
AR2.Z	Canal	Fonction	Valeur	Pourcentage/Configuration
	7	Reinitialisation du Zoom	000 ⇔ 200201 ⇔ 220221 ⇔ 255	Pas de fonctionRéinitialisation du zoomPas de fonction
AR2.S	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	G r	a ⇔ 255 0-100%	t e u r
	2 Rouge	000	⇔ 255 0-100%
	3	V e	r ⇔ 255 0-100%	000
	4	B l	e ⇔ 255 0-100%	000
	5	B l	a ⇔ 255 0-100%				000
	6 Stroboscope		000 ⇔ 009010 ⇔ 255	Pas de fonction0-20 Hz
AR2.D	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	G r	a ⇔ 255 0-100%	t e u r
	2 Rouge	000	⇔ 255 0-100%
	3	V e	r ⇔ 255 0-100%				000
	4	B l	e ⇔ 255 0-100%				000
	5	B l	a ⇔ 255 0-100%				000
ARC.2	Canal	Fonction	Valeur	Pourcentage/Configuration
	1 Rouge	000	⇔ 255 0-100%
	2	V e	r ⇔ 255 0-100%				000
	3	B l	e ⇔ 255 0-100%				000
	4	B l	a ⇔ 255 0-100%				000
AR1.D	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	G r	a ⇔ 255 0-100%	t e u r
	2 Rouge	000	⇔ 255 0-100%
	3	V e	r ⇔ 255 0-100 %				000
	4	B l	e ⇔ 255 0-100%				000
ARC.1	Canal	Fonction	Valeur	Pourcentage/Configuration
	1 Rouge	000	⇔ 255 0-100%
	2	V e	r ⇔ 255 0-100%				000
	3	B l	e ⇔ 255 0-100%				000
HSV	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	T e	i ⇔ 255 0-100%	e s			000
	2	S a	t ⇔ 255 0-100%	a t i o n
	3	V a	l ⇔ 255 0-100%	r			000
