MANUAL DE USUARIO COLORado 1-Quad Zoom Chauvet
La Guía de Referencia Rápida (GRR) del Colorado 1 Quad Zoom contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com fpara información más detallada.
Exención de Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
GARANTÍA LIMITADA
PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.
Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration
Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration/
Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.
Notas de Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
- Este producto debe colocarse de forma que la fuente de luz se encuentre a más de 3,5 m de distancia de los ojos de cualquier persona.
- Sustituya los cables dañados SOLO con cables idénticos o equivalentes, disponibles a través del fabricante o de su agente de servicio.
- Solo el fabricante, su agente de servicio o un técnico de similar cualificación deben reemplazar la fuente de luz contenida en este producto.
- Este producto está destinado exclusivamente a un uso profesional.
- NO abra este producto. No contiene piezas reparables por el usuario.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- NO mire a la fuente de luz cuando el producto esté encendido.
- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
-
No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:
-
Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).
- Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.
- Lugares proclives a inundaciones o a ser sepultados por la nieve.
- Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.
-
Cuando utilice este producto en exteriores con ambiente tipo IP65, asegúrese de usar cables de alimentación/datos con protección IP65 (o superior), proteger los puertos que no se usen colocando tapas IP65 y fijar la placa de pantalla al panel de control.
-
USE un cable de seguridad cuando monte este producto en lo alto.
- NO sumerja este producto (IP65). La operación normal en exteriores es correcta.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados. - NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de colgar/montar para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, Francia, Alemania, México o Benelux, póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite Contact Us para información de contacto.
Qué va Incluido
• Colorado 1 Quad Zoom
- Seetronic Powerkon IP65 cable de alimentación
- Marco de Gel
- Soporte para el Marco de Gel (accesorios 7,5"/191 mm)
- Guía de Referencia Rápida
Corriente Alterna
Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.
Alimentación en Cadena
Puede enlazar hasta 13 productos Colorado 1 Quad Zoom a 100 V, 15 a 120 V, 27 a 208 V, 28 a 230 V, o 29 a 240 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado
Enchufe CA
| Conexión | Cable (EE.UU.) | Cable (Europa) | Color del tornillo |
| CA Cargado Negro | Marrón Amarillo/Latón | ||
| CA Neutro Blanco Azul Plata | |||
| CA Tierra Verde/Amarillo | Verde/Amarillo | Verde |
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Cuando utilice este producto en exteriores, use cables de datos y alimentación con protección IP65 (o superior). Asegúrese de proteger los puertos de datos y alimentación que no se usen colocando tapas IP65.
Enlace DMX
El Colorado 1 Quad Zoom funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.
Conexión DMX
El Colorado 1 Quad Zoom usa una conexión de datos DMX normal para sus personalidades: TOUR, TR16, FULL, ARC.1, AR1.D, ARC.2, AR2.D, C1Q, STD.Y, AR2.S, AR2.Z, y HSV. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.
Cuando utilice este producto en exteriores con ambiente tipo IP65, asegúrese de usar cables de datos con protección IP65 (o superior) y de proteger los puertos que no se usen colocando tapas IP65.
La personalidad C1Q est diseada para utilizarse adaptndose a la serie COLORado 1-Quad. En esta personalidad, se bloquea el zoom para adaptarse a los Ángulos de haz y campo de la serie COLORado 1-Quad.
Para un control óptimo de los canales de atenuación de 16 bits en la personalidades TR16 y STD.Y asegúrese de que ambas curvas de atenuación en SETTING > DIMMER están configuradas en OFF.
Conexión Maestro/Esclavo
El Colorado 1 Quad Zoom usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.
Montaje
Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

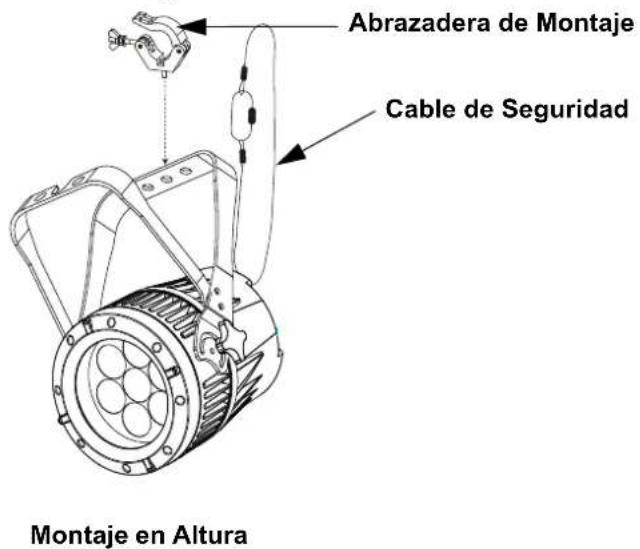

Diagrama de Montaje del Producto


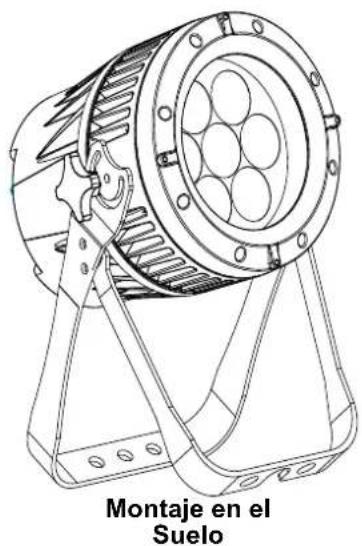

Montaje en el SueloDescripción del Panel de Control
| Botón Función | |
| Sale del menú o función actual | |
| Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada | |
| Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función | |
| Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función |
Código de acceso
Después de que se le solicite, introduzca el siguiente código de acceso pulsando:
Este código no se puede cambiar y se debe usar cuando se le solicite.
Mapa de Menú
| Nivel Principal Niveles de Programación Descripción | |||||
| STAT | RED R. | 0-255 | Combina rojo, verde, azul y blanco para formar un color personalizado (0-100%) | ||
| GREEN G. | |||||
| BLUE B. | |||||
| WHITE W. | |||||
| ZOOM Z. Cambia el Ángulo del haz (zoom) | |||||
| STROBE S. 0-20 | Selecciona la frecuencia de estroboscopio (0–20 Hz) | ||||
| AUTO | AT. 1-10 P. 0-255 10 programas automáticos | ||||
| PR 1-10 | 10 programas personalizables | ||||
| RUN | DMX | Modo DMX | |||
| SLAVE | Modo Esclavo | ||||
| ADDR | D. 001-512 | Selecciona la dirección DMX de inicio | |||
| Nivel Principal | Niveles de Programación Descripción | ||||
| PERS | FULL | 25-canales: 16-bit RVAB Control de píxel y atenuador; estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática zoom, reinicio del zoom | |||
| TR16 | 17-canales: 16-bit RVAB y atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática zoom, reinicio del zoom | ||||
| STD.Y | 17-canales: 16-bit RVAB y atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática zoom, reinicio del zoom | ||||
| TOUR | 12-canales: RVAB, atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática, zoom, reinicio del zoom | ||||
| C1Q** | 10-canales: RVAB, atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática ** | ||||
| AR2.Z | 7-canales: RVAB, atenuador, zoom, reinicio del zoom | ||||
| AR2.S | 6-canales: Atenuador RVAB, atenuador, estroboscopio | ||||
| AR2.D | 5-canales: Atenuador RVAB, atenuador | ||||
| ARC.2 4-canales: Control RVAB | |||||
| AR1.D 4-canales: Atenuador RVA | |||||
| ARC.1 3-canales: Control RVA | |||||
| HSV. 3-canales: Control HSV | |||||
| EDIT PR. 1-10 | SC.01-30 | RED | 0-255 | Combina rojo, verde, azul y blanco para generar un color personalizado (0-100%) | |
| GREN | |||||
| BLUE | |||||
| WHIT | |||||
| ZOOM Seleccióna el | ángulo del haz (zoom) | ||||
| STRB 0-20 | Selecciona la frecuencia de estroboscopio (0-20 Hz) | ||||
| TIME | 0-255 | Define la duración del paso (lento a rápido) | |||
| FADE | Define la duración del fado (lento a rápido) | ||||
| Nivel Principal | Niveles de Programación Descripción | |||||
| SET | ****(Introducir código de acceso) | UPLD | ****(Introducir código de acceso) | SEND | Carga programas personalizados a otros productos COLORado 1-Quad Zoom | |
| KEY | OFF | Activa o desactiva la código de acceso | ||||
| ON | ||||||
| REST | ****(Introducir código de acceso) | Restablece en el producto los valores de fabrica | ||||
| COLR | OFF | RGB establecido en 255 = máx. potencia | ||||
| RGBW | RGB establecido en 255 = equilibrio de blancos | |||||
| UC. Equilibrio de color universal | ||||||
| DIMX | OFF Sin atenuador | |||||
| DIM1 | Perfil de atenuador (DIM1) (rápido) a (lento) (DIM4) | |||||
| DIM2 | ||||||
| DIM3 | ||||||
| DIM4 | ||||||
| CURV | OFF Sin atenuador | |||||
| CV1 | Curvas de atenuador (CV1) (rápido) a (CV3) (lento) to slow | |||||
| CV2 | ||||||
| CV3 | ||||||
| DERR | SAVE | Continua con el último comando tras la perdida de control DMX | ||||
| BLACK | Apaga (blackout) el dispositivo tras la perdida de senal DMX | |||||
| SLCK | OFF | Bloquea el acceso al nivel principal de SET | ||||
| ON | ||||||
| ZOOM | BASE | Configura la posición3n predeterminada del zoom (movimiento completo) | ||||
| POS1 | Establece la configuración de la posición 1 para el límite del zoom | |||||
| POS2 | Establece la configuración de la posición 2 para el límite del zoom | |||||
| CAL | ****(Introducir código de acceso) | CAL1 | WH.01-11 | RED | 0-255 | Modifica los macros de color usados en las personalidades TOUR, FULL, C1Q, TR16 y STD.Y |
| GREEN | ||||||
| BLUE | ||||||
| WHITE | ||||||
| CAL2 | R. Define la temperatura | de color usada cuando COLR se configura como RGBW | ||||
| G. | ||||||
| CALR | ****(Introducir código de acceso) | Restablece en CAL los valores de fabrica | ||||
| ZOOM | POS.1 | P. 0-255 | Configura la posición mín/máx del zoom | |||
| POS.2 | ||||||
**Zoom bloqueado para adaptarse a la serie Colorado 1-Quad. Valores DMX
| FULL | Canal Función Valor Percent/Porcentaje/Configuración | ||||
| 1 Atenuador 000 | ⇔ 255 0-100% | ||||
| 2 Atenuador fino 000 | ⇔ 255 | Nítido control (16-bit)(Duración del Paso si Personalizado 1–10 está activo en Canal 21) | |||
| 3 Rojo 1 | 000 | ⇔ 255 | 0–100%(Duración del Fade si Personalizado 1–10 está activo en Canal 21) | ||
| 4 Rojo 1 | nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 5 Verde | 1 000 | ⇔ 255 0-100% | |||
| 6 Verde | 1 nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 7 | A z | u ⇔ 255 0-100% | 000 | ||
| 8 Azul 1 | nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 9 | B l | a ⇔ 255 0-100% | o 1 | 000 | |
| 10 | Blanco 1 nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 11 | Rojo 2 000 | ⇔ 255 0–100% | |||
| 12 | Rojo 2 nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 13 | Verde 2 000 | ⇔ 255 0-100% | |||
| 14 | Verde 2 nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 15 | Azul 2 000 | ⇔ 255 0-100% | |||
| 16 | Azul 2 nítido | 000 ⇔ 255 Nítido control (16-bit) | |||
| 17 | Blanco 2 | 000 ⇔ 255 0-100% | |||
| 18 | Blanco 2 nítido | 000 ⇔ 255 Nítido control (16-bit) | |||
| 19 | Macro de Color+ Equilibrio de Blancos | 000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255 | Sin funcionR:100% V: 0-100% A: 0R:100%-0 V: 100% A: 0R:0 V: 100% A: 0-100%R:0 V: 100%-0 A: 100%R:0-100% V: 0 A: 100%R:100% V: 0 A: 100%-0R:100% V: 0-100% A: 0-100%R:100%-0 V: 100%-0 A: 100%RVAB: 100%Blanco 1Blanco 2Blanco 3Blanco 4Blanco 5Blanco 6Blanco 7Blanco 8Blanco 9Blanco 10Blanco 11 | ||
| 20 | Estroboscopio | 000 ⇔ 009010 ⇔ 255 | Sin funcion0-20 Hz | ||
FULL
| Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 21 Programas | 000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255 | Sin funcionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personalizado 1Personalizado 2Personalizado 3Personalizado 4Personalizado 5Personalizado 6Personalizado 7Personalizado 8Personalizado 9Personalizado 10 | |
| 22 | Velocidad Automatica | 000 ⇔ 255 | 0-100%%(solo cuando se usa Auto 1-10 en Canal 21) |
| 23 | Velocidad Atenuador | 000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255 | Preconfigura la velocidad del atenuador desde la pantalla de menúAtenuador linealCurva de atenuación no-lineal 1(la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3Curva de atenuación no-lineal 4(la más lenta) |
| 24 Zoom | 000 | ⇔ 255 0-100% | |
| 25 | Reinicio del Zoom | 000 ⇔ 200201 ⇔ 220221 ⇔ 255 | Sin funcionReinicio del zoomSin funcion |

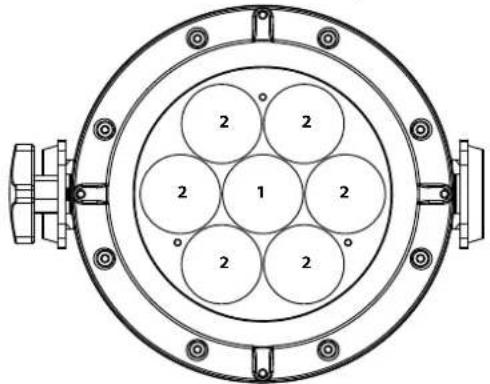

Selección de Pixel del COLORado 1-Quad Zoom Tour para Control DMX
| 1 Atenuador 000 | 255 0-100% | |||
| 2 Atenuador fino 000 | 255 | Nítido control (16-bit)(Duración del Paso si Personalizado 1–10 está activo en Canal 13) | ||
| 3 Rojo 000 | 255 | 0–100%(Duración del Fade si Personalizado 1–10 está activo en Canal 13) | ||
| 4 Rojo nítido 000 | 255 Nítido control (16-bit) | |||
TR16
| Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 5 | Ve | r ⇔ 255 0-100% | 000 |
| 6 Verde nítido 000 | ⇔ 255 Nítido control (16-bit) | ||
| 7 | A z | u ⇔ 255 0-100% | 000 |
| 8 Azul nítido 000 | ⇔ 255 Nítido control (16-bit) | ||
| 9 | B I | a ⇔ 255 0-100% o | 000 |
| 10 Blanco nítido 000 | ⇔ 255 Nítido control (16-bit) | ||
| 11 | Macro de Color + Equilibrio de Blancos | 000 ⇔ 010 | Sin funcion |
| 011 ⇔ 030 | R:100% V: 0-100% A: 0 | ||
| 031 ⇔ 050 | R:100%-0 V: 100% A: 0 | ||
| 051 ⇔ 070 | R:0 V: 100% A: 0-100% | ||
| 071 ⇔ 090 | R:0 V: 100%-0 A: 100% | ||
| 091 ⇔ 110 | R:0-100% V: 0 A: 100% | ||
| 111 ⇔ 130 | R:100% V: 0 A: 100%-0 | ||
| 131 ⇔ 150 | R:100% V: 0-100% A: 0-100% | ||
| 151 ⇔ 170 | R:100%-0 V: 100%-0 A: 100% | ||
| 171 ⇔ 200 | RVAB: 100% | ||
| 201 ⇔ 205 | Blanco 1 | ||
| 206 ⇔ 210 | Blanco 2 | ||
| 211 ⇔ 215 | Blanco 3 | ||
| 216 ⇔ 220 | Blanco 4 | ||
| 221 ⇔ 225 | Blanco 5 | ||
| 226 ⇔ 230 | Blanco 6 | ||
| 231 ⇔ 235 | Blanco 7 | ||
| 236 ⇔ 240 | Blanco 8 | ||
| 241 ⇔ 245 | Blanco 9 | ||
| 246 ⇔ 251 | Blanco 10 | ||
| 251 ⇔ 255 | Blanco 11 | ||
| 12 Estroboscopio | 000 ⇔ 009 | Sin funcion | |
| 010 ⇔ 255 | 0-20 Hz | ||
| 13 Programas | 000 ⇔ 040 | Sin funcion | |
| 041 ⇔ 050 | Auto 1 | ||
| 051 ⇔ 060 | Auto 2 | ||
| 061 ⇔ 070 | Auto 3 | ||
| 071 ⇔ 080 | Auto 4 | ||
| 081 ⇔ 090 | Auto 5 | ||
| 091 ⇔ 100 | Auto 6 | ||
| 101 ⇔ 110 | Auto 7 | ||
| 111 ⇔ 120 | Auto 8 | ||
| 121 ⇔ 130 | Auto 9 | ||
| 131 ⇔ 140 | Auto 10 | ||
| 141 ⇔ 150 | Personalizado 1 | ||
| 151 ⇔ 160 | Personalizado 2 | ||
| 161 ⇔ 170 | Personalizado 3 | ||
| 171 ⇔ 180 | Personalizado 4 | ||
| 181 ⇔ 190 | Personalizado 5 | ||
| 191 ⇔ 200 | Personalizado 6 | ||
| 201 ⇔ 210 | Personalizado 7 | ||
| 211 ⇔ 220 | Personalizado 8 | ||
| 221 ⇔ 230 | Personalizado 9 | ||
| 231 ⇔ 255 | Personalizado 10 | ||
| 14 | Velocidad Automatica | 000 ⇔ 255 | 0-100%%(solo cuando se usa Auto 1-10 en Canal 13) |
| 15 | Velocidad Atenuador | 000 ⇔ 009 | Preconfigura la velocidad del atenuador desde la pantalla de menú |
| 010 ⇔ 029 | Atenuador lineal | ||
| 030 ⇔ 069 | Curva de atenuación no-lineal 1(la más rápida) | ||
| 070 ⇔ 129 | Curva de atenuación no-lineal 2 | ||
| 130 ⇔ 189 | Curva de atenuación no-lineal 3 | ||
| 190 ⇔ 255 | Curva de atenuación no-lineal 4(la más lenta) | ||
| 16 Zoom | 000 | ⇔ 255 0-100% | |
| TR16 | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 17 | Reinicio del Zoom | 000 ⇔ 200201 ⇔ 220221 ⇔ 255 | Sin funcionReinicio del zoomSin funcion | |
| STD.Y | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 1 Atenuador 000 | ⇔ 255 0-100% | |||
| 2 Atenuador fino 000 | ⇔ 255 | Nítido control (16-bit)(Duración del Paso si Personalizado 1–10 está activo en Canal 13) | ||
| 3 Rojo 000 | ⇔ 255 | 0–100%(Duración del Fade si Personalizado 1–10 está activo en Canal 13) | ||
| 4 Rojo nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 5 | V e | r ⇔ 255 0-100% | 000 | |
| 6 Verde nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 7 | A z | u ⇔ 255 0-100% | 000 | |
| 8 Azul nítido 000 | ⇔ 255 Nítido control (16-bit) | |||
| 9 | B l | a ⇔ 255 0-100% o | 000 | |
| 10 | Blanco nítido | 000 ⇔ 255 Nítido control (16-bit) | ||
| 11 | Macro de Color + Equilibrio de Blancos | 000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255 | Sin funcionR:100% V: 0-100%A: 0R:100%-0 V: 100%A: 0R:0 V: 100%A: 0-100%R:0 V: 100%-0 A: 100%R:0-100% V: 0 A: 100%R:100% V: 0 A: 100%-0R:100% V: 0-100%A: 0-100%R:100%-0 V: 100%-0 A: 100%RVAB: 100%Blanco 1Blanco 2Blanco 3Blanco 4Blanco 5Blanco 6Blanco 7Blanco 8Blanco 9Blanco 10Blanco 11 | |
| 12 Estroboscopio | 000 ⇔ 009010 ⇔ 255 | Sin funcion0-20 Hz | ||
STD.Y
| Canal Función Valor Percent/Porcentaje/Configuración | |||
| 13 Programas | 000 ⇔ 040 | Sin funcion | |
| 041 ⇔ 050 | Auto 1 | ||
| 051 ⇔ 060 | Auto 2 | ||
| 061 ⇔ 070 | Auto 3 | ||
| 071 ⇔ 080 | Auto 4 | ||
| 081 ⇔ 090 | Auto 5 | ||
| 091 ⇔ 100 | Auto 6 | ||
| 101 ⇔ 110 | Auto 7 | ||
| 111 ⇔ 120 | Auto 8 | ||
| 121 ⇔ 130 | Auto 9 | ||
| 131 ⇔ 140 | Auto 10 | ||
| 141 ⇔ 150 | Personalizado 1 | ||
| 151 ⇔ 160 | Personalizado 2 | ||
| 161 ⇔ 170 | Personalizado 3 | ||
| 171 ⇔ 180 | Personalizado 4 | ||
| 181 ⇔ 190 | Personalizado 5 | ||
| 191 ⇔ 200 | Personalizado 6 | ||
| 201 ⇔ 210 | Personalizado 7 | ||
| 211 ⇔ 220 | Personalizado 8 | ||
| 221 ⇔ 230 | Personalizado 9 | ||
| 231 ⇔ 255 | Personalizado 10 | ||
| 14 | Velocidad Automatica | 000 ⇔ 255 | 0-100%%(solo cuando se usa Auto 1-10 en Canal 13) |
| 15 | Velocidad Atenuador | 000 ⇔ 009 | Preconfigura la velocidad del atenuador desde la pantalla de menú |
| 010 ⇔ 029 | Atenuador lineal | ||
| 030 ⇔ 069 | Curva de atenuación no-lineal 1(la más rápida) | ||
| 070 ⇔ 129 | Curva de atenuación no-lineal 2 | ||
| 130 ⇔ 189 | Curva de atenuación no-lineal 3 | ||
| 190 ⇔ 255 | Curva de atenuación no-lineal 4(la más lenta) | ||
| 16 Zoom | 000 | ⇔ 255 0-100% | |
| 17 | Reinicio del Zoom | 000 ⇔ 200 | Sin funcion |
| 201 ⇔ 220 | Reinicio del zoom | ||
| 221 ⇔ 255 | Sin funcion | ||
TOUR
| Canal Función Valor Percent/Porcentaje/Configuración | |||||
| 1 Atenuador 000 | 255 0-100% | ||||
| 2 Rojo | 000 | 255 | 0–100%(Duración del Paso si Personalizado 1–10 está activo en Canal 8) | ||
| 3 | V | e | r | 255 | 0–100%(Duración del Fade si Personalizado 1–10 está activo en Canal 8) |
| 4 | A | z | u | 255 0-100% | 000 |
| 5 | B | l | a | 255 0-100% | 000 |
TOUR
| Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 6 | Macro de Color + Equilibrio de Blancos | 000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255 | Sin funcionR:100% V: 0-100% A: 0R:100%-0 V: 100% A: 0R:0 V: 100% A: 0-100%R:0 V: 100%-0 A: 100%R:0-100% V: 0 A: 100%R:100% V: 0 A: 100%-0R:100% V: 0-100% A: 0-100%R:100%-0 V: 100%-0 A: 100%RVAB: 100%Blanco 1Blanco 2Blanco 3Blanco 4Blanco 5Blanco 6Blanco 7Blanco 8Blanco 9Blanco 10Blanco 11 |
| 7 Estroboscopio | 000 ⇔ 009010 ⇔ 255 | Sin funcion0-20 Hz | |
| 8 Programas | 000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255 | Sin funcionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personalizado 1Personalizado 2Personalizado 3Personalizado 4Personalizado 5Personalizado 6Personalizado 7Personalizado 8Personalizado 9Personalizado 10 | |
| 9 | Velocidad Automatica | 000 ⇔ 255 | 0-100%%(solo cuando se usa Auto 1-10 en Canal 8) |
| 10 | Velocidad Atenuador | 000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255 | Preconfigura la velocidad del atenuador desde la pantalla de menúAtenuador linealCurva de atenuación no-lineal 1(la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3Curva de atenuación no-lineal 4(la más lenta) |
| 11 Zoom | 000 | ⇔ 255 | 0-100% |
| 12 | Reinicio del Zoom | 000 ⇔ 200201 ⇔ 220221 ⇔ 255 | Sin funcionReinicio del zoomSin funcion |
C1Q
| Canal Función Valor Percent/Porcentaje/Configuración | |||
| 1 Atenuador 000 | 255 0-100% | ||
| 2 Rojo | 000 | 255 | 0-100% (Duración del Paso si Personalizado 1-10 está activo en Canal 8) |
| 3 | V e | r 255 | 0-100% (Duración del Fade si Personalizado 1-10 está activo en Canal 8) |
| 4 | A z | u 255 0-100% | 000 |
| 5 | B I | a 255 0-100% o | 000 |
| 6 | Macro de Color + Equilibrio de Blancos | 000 010011 030031 050051 070071 090091 110111 130131 150151 170171 200201 205206 210211 215216 220221 225226 230231 235236 240241 245246 251251 255 | Sin funcionR:100% V: 0-100% A: 0R:100%-0 V: 100% A: 0R:0 V: 100% A: 0-100%R:0 V: 100%-0 A: 100%R:0-100% V: 0 A: 100%R:100% V: 0 A: 100%-0R:100% V: 0-100% A: 0-100%R:100%-0 V: 100%-0 A: 100%RVAB: 100%Blanco 1Blanco 2Blanco 3Blanco 4Blanco 5Blanco 6Blanco 7Blanco 8Blanco 9Blanco 10Blanco 11 |
| 7 Estroboscopio | 000 009010 255 | Sin funcion0-20 Hz | |
| 8 Programas | 000 040041 050051 060061 070071 080081 090091 100101 110111 120121 130131 140141 150151 160161 170171 180181 190191 200201 210211 220221 230231 255 | Sin funcionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Personalizado 1Personalizado 2Personalizado 3Personalizado 4Personalizado 5Personalizado 6Personalizado 7Personalizado 8Personalizado 9Personalizado 10 | |
| 9 | Velocidad Automatica | 000 255 | 0-100%%(solo cuando se usa Auto 1-10 en Canal 21) |
| 10 | Velocidad Atenuador | 000 009010 029030 069070 129130 189190 255 | Preconfigura la velocidad del atenuador desde la pantalla de menúAtenuador linealCurva de atenuación no-lineal 1(la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3Curva de atenuación no-lineal 4(la más lenta) |
| AR2.Z | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 1 Atenuador 000 | 255 0-100% | |||
| 2 Rojo 000 | 255 0-100% | |||
| 3 | V e | r 255 0-100% | 000 | |
| 4 | A z | u 255 0-100% | 000 | |
| 5 | B l | a 255 0-100% o | 000 | |
| 6 | Z o | o 255 0-100% 000 | ||
| 7 | Reinicio del Zoom | 000 200201 220221 255 | Sin funcionReinicio del zoomSin funcion | |
| AR2.S | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 1 Atenuador 000 | 255 0-100% | |||
| 2 Rojo 000 | 255 0-100% | |||
| 3 | V e | r 255 0-100% | 000 | |
| 4 | A z | u 255 0-100% | 000 | |
| 5 | B l | a 255 0-100% o | 000 | |
| 6 Estroboscopio | 000 009010 255 | Sin funcion0-20 Hz | ||
| AR2.D | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 1 Atenuador 000 | 255 0-100% | |||
| 2 Rojo 000 | 255 0-100% | |||
| 3 | V e | r 255 0-100% | 000 | |
| 4 | A z | u 255 0-100% | 000 | |
| 5 | B I | a 255 0-100% | o 000 | |
| ARC.2 | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 1 Rojo 000 | 255 0-100% | |||
| 2 | V e | r 255 0-100% | 000 | |
| 3 | A z | u 255 0-100% | 000 | |
| 4 | B l | a 255 0-100% | o 000 |
| AR1.D | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 1 Atenuador 000 | 255 0-100% | |||
| 2 Rojo 000 | 255 0-100% | |||
| 3 | V e | r 255 0-100% | 000 | |
| 4 | A z | u 255 0-100% | 000 | |
| ARC.1 | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 1 Rojo 000 | 255 0-100% | |||
| 2 | V e | r 255 0-100% | 000 | |
| 3 | A z | u 255 0-100% | 000 |
| HSV | Canal | Función | Valor | Percent/Porcentaje/Configuración |
| 1 Tono | 000 | 255 0-100% | ||
| 2 | S a | t 255 0-100% | a ci o n | |
| 3 | V a | I 255 0-100% | 000 |
Address: Av. de las Partidas 34 - 3B
Lerma, Edo. de México, CP 52000
Voice: +52 (728) 690-2010
