Producttype	Professionele LED-zoomprojector
Merk	Chauvet
Model	COLORado 1-Quad Zoom
Lichtbron	4 LEDs (Rood, Groen, Blauw, Wit)
Bundelhoek	Variabele gemotoriseerde zoom
Voeding	100-240 VAC, 50/60 Hz (universeel)
Bescherming	IP65 (buitengebruik)
Connectiviteit	DMX 512, master/slave-aansluiting
DMX-persoonlijkheden	FULL, TR16, STD.Y, TOUR, C1Q, AR2.Z, AR2.S, AR2.D, ARC.2, AR1.D, ARC.1, HSV
Dimmer	16-bit
Stroboscoop	0-20 Hz
Automatische programma's	10 vooraf ingesteld, 10 aanpasbaar
Zoom	Gemotoriseerd, instelbaar
Max. bedrijfstemperatuur	45 °C
Montage	Op truss of oppervlak, met veiligheidskabel
Inbegrepen	Stroomkabel, gelatine, gelatinehouder, referentiehandleiding
Veiligheid	Niet in de lichtbron kijken, afstand > 3,5 m aanhouden, niet openen
Onderhoud	Voor reiniging loskoppelen, zachte doek gebruiken
Garantie	Beperkt (zie Chauvet website)

Veelgestelde vragen - COLORado 1-Quad Zoom Chauvet

Hoe sluit ik de COLORado 1-Quad Zoom aan voor DMX?

Gebruik een standaard DMX-kabel en sluit deze aan op de DMX IN-aansluiting. Selecteer voor de configuratie het DMX-adres in het menu ADDR. Raadpleeg de menutabel om de gewenste DMX-persoonlijkheid te kiezen (bijv. FULL, TR16).

Hoe stel ik de zoom in?

De zoom wordt ingesteld via het menu ZOOM of via een speciaal DMX-kanaal. U kunt ook limietposities instellen in het menu SET > ZOOM (POS1 en POS2).

Wat is de veiligheidsafstand tot de ogen?

De lichtbron moet meer dan 3,5 meter van de ogen verwijderd zijn. Kijk nooit rechtstreeks in de straal.

Kan ik dit apparaat buitenshuis gebruiken?

Ja, het is geclassificeerd als IP65 voor buitengebruik. Zorg ervoor dat u gecertificeerde IP65-stroom- en datakabels gebruikt en bescherm ongebruikte poorten met de meegeleverde afdekkingen.

Hoe reset ik de zoom?

Stuur de waarde 201-220 naar het zoom-resetkanaal (kanaal 25 in FULL, kanaal 17 in TR16, enz.). Of gebruik het menu SET > REST om terug te keren naar de fabrieksinstellingen.

Wat moet ik doen als het apparaat niet meer reageert?

Controleer de voeding en aansluitingen. Probeer het apparaat te resetten via het menu SET > REST (toegangscode vereist). Als het probleem aanhoudt, neem dan contact op met de ondersteuning van Chauvet.

Hoe vervang ik de gelatine?

De gelatine wordt aan de voorkant van het apparaat bevestigd met de meegeleverde gelatinehouder. Vervang deze eenvoudig door een nieuwe gelatine van het juiste formaat (7,5 inch / 191 mm).

Welk type stroomkabel moet ik buitenshuis gebruiken?

Gebruik een gecertificeerde IP65 (of hoger) stroomkabel. De meegeleverde kabel is een Seetronic Powerkon IP65. Gebruik voor langere aansluitingen kabels die geschikt zijn voor de buitenomgeving.

Hoe werk ik de firmware bij?

De handleiding vermeldt geen firmware-update. Ga voor updates naar www.chauvetprofessional.com of neem contact op met de ondersteuning.

Wat is de garantie?

Chauvet biedt een beperkte garantie op materiaal- en fabricagefouten, geldig voor de oorspronkelijke koper. Ga voor details naar www.chauvetlighting.com/warranty-registration (VS/Mexico) of www.chauvetlighting.eu/warranty-registration (Europa).

GEBRUIKSAANWIJZING COLORado 1-Quad Zoom Chauvet

Over deze handleiding

De Colorado 1 Quad Zoom Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids instructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product moet zodanig geplaatst worden dat de lichtbron zich verder dan 3,5 m van enige ogen bevindt.
- Vervang beschadigde kabels ALLEEN met identieke kabels, of het equivalent daarvan, die verkrijgbaar zijn bij de fabrikant of diens serviceagent.
- De lichtbron die in dit product omvat is mag alleen vervangen worden door de fabrikant, diens serviceagent, of een soortgelijke erkende monteur.

- Dit product is alleen bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:

• Blootstelling aan een marien/zout milieu (binnen 5 km van zout water).
• Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.
• Locaties die kunnen overstromen of onder sneeuw begraven kunnen worden.

- Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.

- Wanneer dit product buiten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er stroom/gegevenskabels met IP65-certificering of hoger worden gebruikt, moeten de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen en moet de beeldschermplaat aan het bedieningspaneel worden bevestigd.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Frankrijk, Duitsland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is inbegrepen

• Colorado 1 Quad Zoom
• Seetronic Powerkon IP65 stroomsnoer
• G e l f r a m e
• Gel Frame Houder (7.5 in/191 mm accessoires)
• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 13 Colorado 1 Quad Zoom-producten koppelen bij 100 V, 15 bij 120 V, 27 bij 208 V, 28 bij 230 V, of 29 producten bij 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen.

DMX-koppeling

De Colorado 1 Quad Zoom kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Colorado 1 Quad Zoom gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: TOUR, TR16, FULL, ARC.1, AR1.D, ARC.2, AR2.D, C1Q, STD.Y, AR2.S, AR2.Z, en HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Wanneer dit product buiten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er gegevenskabels met IP65-certificering of hoger worden gebruikt en moeten de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen.

De C1Q-persoonlijkheid is ontworpen om te worden gebruikt voor bij de Colorado 1-Quad-serie. In deze persoonlijkheid is de zoom vergrendeld om te passen bij de straal- en veldhoeken van de Colorado 1-Quad-serie.

Voor optimale bediening van de 16-bit dimkanalen in de persoonlijkheden TR16 en STD.Y, moet u controleren dat beide dimcurven in SET > DIM en SET > CURV zijn ingesteld naar uit.

Master/slave-verbinding

De Colorado 1 Quad Zoom maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/Montagediagram van het product

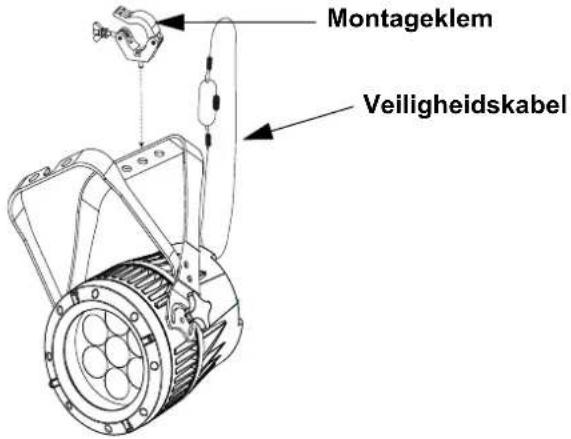

Montage boven het hoofd

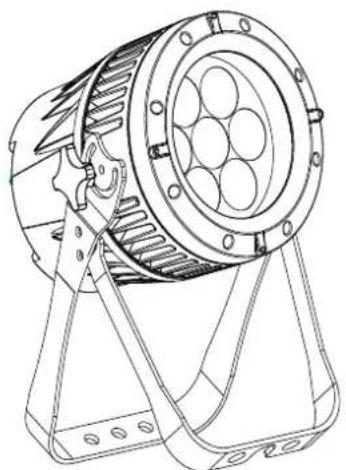

Plaatsing op de vloer

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:

, , , ,

Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
STAT	RED R.		0-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te maken (0–100%)
	GREEN G.
	BLUE B.
	WHITE W.
	ZOOM Z. Wijzigt de stralingshoek (zoom)
	STROBE S. 0-20			Selecteert de stroboscoopfrequentie (0-20 Hz)
AUTO	AT. 1-10		P. 0-255	10 automatische programma's
	PR 1-10			10 instelbare programma's
RUN	DMX			DMX-modus
	SLAVE			Slave-modus
ADDR	D. 001-512			Selecteert het DMX-startadres

Hoofdniveau Programmeerniveaus Beschrijving
PERS	FULL				25-kanaals: 16-bit RGBW-pixelbediening en dimmer; stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid, zoom, zoomherstel
	TR16				17-kanaals: 16-bit RGBW en dimmer; stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid, zoom, zoomherstel
	STD.Y				17-kanaals: 16-bit RGBW en dimmer; stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid, zoom, zoomherstel
	TOUR				12-kanaals: RGBW, dimmer, stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid, zoom, zoomherstel
	C1Q**				10-kanaals: RGBW, dimmer, stroboscoop, kleurenmacro auto/aangepast, dimmersnelheid, auto snelheid **
	AR2.Z				7-kanaals: RGBW, dimmer, zoom, zoomherstel
	AR2.S				6-kanaals: RGBW, dimmer, stroboscoop
	AR2.D 5-kanaals: RGBW, dimmer
	ARC.2 4-kanaals: RGBW
	AR1.D 4-kanaals: RGB, dimmer
	ARC.1 3-kanaals: RGB-regeling
	HSV. 3-kanaals: HSV-regeling
EDIT PR. 1-10	SC.01-30	RED		0-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren (0–100%)
		GREN
		BLUE
		WHIT
		ZOOM Selecteert de			stralingshoek (zoom)
		STRB 0-20			Selecteert de stroboscoopfrequentie (0-20 Hz)
		TIME		0-255	Definieert de stapduur (langzaam tot snel)
		FADE			Definieert de fadeduur (langzaam tot snel)

Hoofdniveau	Programmeerniveaus					Beschrijving
SET	****(Toegang- scode invullen)	UPLD		****(Toegang- scode invullen)	SEND	Uploadt aangepaste programma's naar andere Colorado 1 Quad Zoom - producten
		KEY		OFF		Schakelt de toegangscode aan of uit.
				ON
		REST		****(Toegangscode invullen)		Herstelt product naar de fabrieksinstellingen
		COLR		OFF		RGB ingesteld naar 255 = max. opbrengst
				RGBW		RGB ingesteld naar 255 = gebalanceerd wit
				UC. Universelle kleurenbalans
		DIMX		OFF Geen dimmer
				DIM1		Dimmerprofielen snel (DIM1) tot langzaam (DIM4)
				DIM2
				DIM3
				DIM4
		CURV		OFF Geen dimmer
				CV1		Dimmercurves snel (CV1) tot langzaam (CV3)
				CV2
				CV3
		DERR		SAVE		Gaat verder met de laatste opdracht na verlies van DMX-regeling
				BLAK		Verduistert de armatuur na verlies van DMX
		SLCK		OFF		SET toegangsvergrendeling tot het hoofdniveau
				ON
		ZOOM		BASE		Stelt de standaard zoompositie in (volledige beweging)
				POS1		Stelt positie 1 instelling in voor zoombegrenzing
				POS2		Stelt positie 2 instelling in voor zoombegrenzing
CAL	****(Toegang- scode invullen)	CAL1	WH.01-11	RED	0-255	Wijzigt de kleurenmacro's die worden gebruikt in de TOUR, FULL, C1Q, TR16 en STD.Y-persoonlijkheden
				GREEN
				BLUE
				WHITE
		CAL2 R.				Definieert de kleurtemperatuur die wordt gebruikt wanneer COLR is ingesteld naar RGBW
		CALR		****(Toegang- scode invullen)		Herstelt CAL naar de fabrieksinstellingen
ZOOM	POS.1			P.0-255		Stelt de min/max-positie in van de zoomfunctie
	POS.2

**Zoom vergrendeld om te passen bij Colorado 1-Quad-serie.

DMX-waarden

FULL	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		⇔ 255 0-100%
	2 Fijne dimmer 000		⇔ 255	Fijne bediening (16-bit) (Stapduur indien Custom 1-10 in CH. 21 actief is)
	3 Rood 1 000		⇔ 255	0-100%(Fadeduur indien Custom 1-10 in CH. 21 actief is)

FULL

Kanaal	Functie	Waarde	Percentage/instelling
4 Fijn rood 1 000		⇔ 255 Fijne regeling (16-bit)
5 Groen 1 000		⇔ 255 0-100%
6 Fijn groen 1 000		⇔ 255 Fijne regeling (16-bit)
7	B I	a ⇔ 255 0-100% 1 000
8 Fijn blauw 1 000		⇔ 255 Fijne regeling (16-bit)
9 Wit 1 000		⇔ 255 0-100%
10 Fijn wit 1 000		⇔ 255 Fijne regeling(16-bit)
11 Rood 2 000		⇔ 255 0-100%
12 Fijn rood 2 000		⇔ 255 Fijne regeling (16-bit)
13 Groen 2 000		⇔ 255 0-100%
14 Fijn groen 2 000		⇔ 255 Fijne regeling (16-bit)
15 Blauw 2 000		⇔ 255 0-100%
16 Fijn blauw 2 000		⇔ 255 Fijne regeling (16-bit)
17 Wit 2 000		⇔ 255 0-100%
18 Fijn wit 2 000		⇔ 255 Fijne regeling (16-bit)
19	Kleurenmacro + witbalans	000 ⇔ 010	Geen functie
		011 ⇔ 030	R:100% G: 0-100% B: 0
		031 ⇔ 050	R:100%-0 G: 100% B: 0
		051 ⇔ 070	R:0 G: 100% B: 0-100%
		071 ⇔ 090	R:0 G: 100%-0 B: 100%
		091 ⇔ 110	R:0-100% G: 0 B: 100%
		111 ⇔ 130	R:100% G: 0 B: 100%-0
		131 ⇔ 150	R:100% G: 0-100% B: 0-100%
		151 ⇔ 170	R:100%-0 G: 100%-0 B: 100%
		171 ⇔ 200	RGBW: 100%
		201 ⇔ 205	Wit 1
		206 ⇔ 210	Wit 2
		211 ⇔ 215	Wit 3
		216 ⇔ 220	Wit 4
		221 ⇔ 225	Wit 5
		226 ⇔ 230	Wit 6
		231 ⇔ 235	Wit 7
		236 ⇔ 240	Wit 8
		241 ⇔ 245	Wit 9
		246 ⇔ 251	Wit 10
		251 ⇔ 255	Wit 11
20 Stroboscoop		000 ⇔ 009	Geen functie
		010 ⇔ 255	0-20 Hz
21 Programma's		000 ⇔ 040	Geen functie
		041 ⇔ 050	Auto 1
		051 ⇔ 060	Auto 2
		061 ⇔ 070	Auto 3
		071 ⇔ 080	Auto 4
		081 ⇔ 090	Auto 5
		091 ⇔ 100	Auto 6
		101 ⇔ 110	Auto 7
		111 ⇔ 120	Auto 8
		121 ⇔ 130	Auto 9
		131 ⇔ 140	Auto 10
		141 ⇔ 150	Aangepast 1
		151 ⇔ 160	Aangepast 2
		161 ⇔ 170	Aangepast 3
		171 ⇔ 180	Aangepast 4
		181 ⇔ 190	Aangepast 5
		191 ⇔ 200	Aangepast 6
		201 ⇔ 210	Aangepast 7
		211 ⇔ 220	Aangepast 8
		221 ⇔ 230	Aangepast 9
		231 ⇔ 255	Aangepast 10
22	Automatische snelheid	000 ⇔ 255	0-100% (alleen bij gebruik van Auto 1-10 in Ch. 21)

FULL	Kanaal	Functie	Waarde	Percentage/instelling
	23 Dimmersnelheid		000 ⇌ 009010 ⇌ 029030 ⇌ 069070 ⇌ 129130 ⇌ 189190 ⇌ 255	Preset dimmer speed from display menuLinear dimmerNonlinear dimming curve 1 (fastest)Nonlinear dimming curve 2Nonlinear dimming curve 3Nonlinear dimming curve 4 (slowest)
	24 Zoom	000	⇔ 255 0-100%
	25 Zoomherstel		000 ⇌ 200201 ⇌ 220221 ⇌ 255	Geen functieZoom resetGeen functie

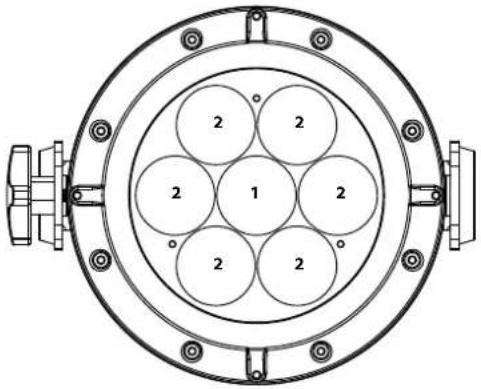

COLORado 1-Quad Zoom Tour Pixel selectie voor DMX-bediening

TR16	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		⇔ 255 0-100%
	2 Fijne dimmer 000		⇔ 255	Fijne bediening (16-bit) (Stapduur indien Custom 1-10 in CH. 13 actief is)
	3 Rood	000	⇔ 255	0-100%(Fadeduur indien Custom 1-10 in CH. 13 actief is)
	4 Fijn rood 000		⇔ 255 Fijne regeling (16-bit)
	5	G r	o ⇔ 255 0-100%	000
	6 Fijn groen 000		⇔ 255 Fijne regeling (16-bit)
	7	B I	a ⇔ 255 0-100%	000
	8 Fijn blauw 000		⇔ 255 Fijne regeling (16-bit)
	9	W i	t ⇔ 255 0-100%	000
	10 Fijn wit 000		⇔ 255 Fijne regeling(16-bit)
	11	Kleurenmacro + witbalans	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255	Geen functieR:100% G: 0-100% B: 0R:100%-0 G: 100% B: 0R:0 G: 100% B: 0-100%R:0 G: 100%-0 B: 100%R:0-100% G: 0 B: 100%R:100% G: 0 B: 100%-0R:100% G: 0-100% B: 0-100%R:100%-0 G: 100%-0 B: 100%RGBW: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11
	12 Stroboscoop		000 ⇔ 009010 ⇔ 255	Geen functie0-20 Hz
	13 Programma's		000 ⇌ 040	Geen functie
			041 ⇌ 050	Auto 1
			051 ⇌ 060	Auto 2
			061 ⇌ 070	Auto 3
			071 ⇌ 080	Auto 4
			081 ⇌ 090	Auto 5
			091 ⇌ 100	Auto 6
			101 ⇌ 110	Auto 7
			111 ⇌ 120	Auto 8
			121 ⇌ 130	Auto 9
			131 ⇌ 140	Auto 10
			141 ⇌ 150	Aangepast 1
			151 ⇌ 160	Aangepast 2
			161 ⇌ 170	Aangepast 3
			171 ⇌ 180	Aangepast 4
			181 ⇌ 190	Aangepast 5
			191 ⇌ 200	Aangepast 6
			201 ⇌ 210	Aangepast 7
			211 ⇌ 220	Aangepast 8
			221 ⇌ 230	Aangepast 9
			231 ⇌ 255	Aangepast 10
	14	Automatische snelheid	000 ⇌ 255	0-100% (alleen bij gebruik van Auto 1-10 in Ch. 21)
	15 Dimmersnelheid		000 ⇌ 009	Preset dimmer speed from display menu
			010 ⇌ 029	Linear dimmer
			030 ⇌ 069	Nonlinear dimming curve 1 (fastest)
			070 ⇌ 129	Nonlinear dimming curve 2
			130 ⇌ 189	Nonlinear dimming curve 3
			190 ⇌ 255	Nonlinear dimming curve 4 (slowest)
	16 Zoom		000 ⇌ 255 0-100%
	17 Zoomherstel		000 ⇌ 200	Geen functie
			201 ⇌ 220	Zoom reset
			221 ⇌ 255	Geen functie

STD.Y	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		⇔ 255 0-100%
	2 Fijne dimmer 000		⇔ 255	Fijne bediening (16-bit) (Stapduur indien Custom 1-10 in CH. 13 actief is)
	3 Rood 000		⇔ 255	0-100%(Fadeduur indien Custom 1-10 in CH. 13 actief is)
	4 Fijn rood 000		⇔ 255 Fijne regeling (16-bit)
	5	G r	o ⇔ 255 0-100%	000
	6 Fijn groen 000		⇔ 255 Fijne regeling (16-bit)
	7	B l	a ⇔ 255 0-100%	000
	8 Fijn blauw 000		⇔ 255 Fijne regeling (16-bit)
	9	W i	t ⇔ 255 0-100%	000
	10 Fijn wit 000		⇔ 255 Fijne regeling(16-bit)

STD.Y

Kanaal	Functie	Waarde	Percentage/instelling
11	Kleurenmacro + witbalans	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255	Geen functieR:100% G: 0-100% B: 0R:100%-0 G: 100% B: 0R:0 G: 100% B: 0-100%R:0 G: 100%-0 B: 100%R:0-100% G: 0 B: 100%R:100% G: 0 B: 100%-0R:100% G: 0-100% B: 0-100%R:100%-0 G: 100%-0 B: 100%RGBW: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11
12 Stroboscoop		000 ⇔ 009010 ⇔ 255	Geen functie0-20 Hz
13 Programma's		000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Aangepast 1Aangepast 2Aangepast 3Aangepast 4Aangepast 5Aangepast 6Aangepast 7Aangepast 8Aangepast 9Aangepast 10
14	Automatische snelheid	000 ⇔ 255	0-100% (alleen bij gebruik van Auto 1-10 in Ch. 21)
15 Dimmersnelheid		000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Preset dimmer speed from display menuLinear dimmerNonlinear dimming curve 1 (fastest)Nonlinear dimming curve 2Nonlinear dimming curve 3Nonlinear dimming curve 4 (slowest)
16 Zoom	000	⇔ 255 0-100%
17 Zoomherstel		000 ⇔ 200201 ⇔ 220221 ⇔ 255	Geen functieZoom resetGeen functie

TOUR	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer	000	⇔ 255 0-100%
	2 Rood	000	⇔ 255	0-100%(Stapduur indien Custom 1-10 in CH. 8 actief is)
	3	Groen	000 ⇔ 255	0-100%(Fadeduur indien Custom 1-10 in CH. 8 actief is)
	4	Blauw	000 ⇔ 255 0-100%
	5	Wit	000 ⇔ 255 0-100%

TOUR

Kanaal	Functie	Waarde	Percentage/instelling
6	Kleurenmacro + witbalans	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255	Geen functieR:100% G: 0-100% B: 0R:100%-0 G: 100% B: 0R:0 G: 100% B: 0-100%R:0 G: 100%-0 B: 100%R:0-100% G: 0 B: 100%R:100% G: 0 B: 100%-0R:100% G: 0-100% B: 0-100%R:100%-0 G: 100%-0 B: 100%RGBW: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11
7 Stroboscoop		000 ⇔ 009010 ⇔ 255	Geen functie0-20 Hz
8 Programma's		000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Aangepast 1Aangepast 2Aangepast 3Aangepast 4Aangepast 5Aangepast 6Aangepast 7Aangepast 8Aangepast 9Aangepast 10
9	Automatische snelheid	000 ⇔ 255	0-100% (alleen bij gebruik van Auto 1-10 in Ch. 8)
10 Dimmersnelheid		000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Preset dimmer speed from display menuLinear dimmerNonlinear dimming curve 1 (fastest)Nonlinear dimming curve 2Nonlinear dimming curve 3Nonlinear dimming curve 4 (slowest)
11 Zoom	000	⇔ 255 0-100%
12 Zoomherstel		000 ⇔ 200201 ⇔ 220221 ⇔ 255	Geen functieZoom resetGeen functie

C1Q	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer	000	⇔ 255	0-100%
	2 Rood	000	⇔ 255	0-100%(Stapduur indien Custom 1-10 in CH. 8 actief is)
	3	Groen	000 ⇔ 255	0-100%(Fadeduur indien Custom 1-10 in CH. 8 actief is)
	4	Blauw	000 ⇔ 255	0-100%
	5	Wit	000 ⇔ 255	0-100%

C1Q

Kanaal	Functie	Waarde	Percentage/instelling
6	Kleurenmacro + witbalans	000 ⇔ 010011 ⇔ 030031 ⇔ 050051 ⇔ 070071 ⇔ 090091 ⇔ 110111 ⇔ 130131 ⇔ 150151 ⇔ 170171 ⇔ 200201 ⇔ 205206 ⇔ 210211 ⇔ 215216 ⇔ 220221 ⇔ 225226 ⇔ 230231 ⇔ 235236 ⇔ 240241 ⇔ 245246 ⇔ 251251 ⇔ 255	Geen functieR:100% G: 0-100% B: 0R:100%-0 G: 100% B: 0R:0 G: 100% B: 0-100%R:0 G: 100%-0 B: 100%R:0-100% G: 0 B: 100%R:100% G: 0 B: 100%-0R:100% G: 0-100% B: 0-100%R:100%-0 G: 100%-0 B: 100%RGBW: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11
7 Stroboscoop		000 ⇔ 009010 ⇔ 255	Geen functie0-20 Hz
8 Programma's		000 ⇔ 040041 ⇔ 050051 ⇔ 060061 ⇔ 070071 ⇔ 080081 ⇔ 090091 ⇔ 100101 ⇔ 110111 ⇔ 120121 ⇔ 130131 ⇔ 140141 ⇔ 150151 ⇔ 160161 ⇔ 170171 ⇔ 180181 ⇔ 190191 ⇔ 200201 ⇔ 210211 ⇔ 220221 ⇔ 230231 ⇔ 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Aangepast 1Aangepast 2Aangepast 3Aangepast 4Aangepast 5Aangepast 6Aangepast 7Aangepast 8Aangepast 9Aangepast 10
9	Automatische snelheid	000 ⇔ 255	0-100% (alleen bij gebruik van Auto 1-10 in Ch. 8)
10 Dimmersnelheid		000 ⇔ 009010 ⇔ 029030 ⇔ 069070 ⇔ 129130 ⇔ 189190 ⇔ 255	Preset dimmer speed from display menuLinear dimmerNonlinear dimming curve 1 (fastest)Nonlinear dimming curve 2Nonlinear dimming curve 3Nonlinear dimming curve 4 (slowest)

AR2.Z	Kanaal	Functie	Waarde	Percentage/instelling
	1 Dimmer 000		⇔ 255 0-100%
	2 Rood	000	⇔ 255 0-100%
	3	Groen	000 ⇔ 255 0-100%
	4	Blauw	000 ⇔ 255 0-100%
	5	Wit	000 ⇔ 255 0-100%
	6	Zoom	000 ⇔ 255 0-100%
	7 Zoomherstel		000 ⇔ 200201 ⇔ 220221 ⇔ 255	Geen functieZoom resetGeen functie

AR2.S	Kanaal Functie Waarde Percentage/instelling
	1 Dimmer 000		⇔ 255 0-1	100%
	2 Rood 000		⇔ 255 0-1	100%
	3	G r	o ⇔ 255 0-1	100%	000
	4	B l	a ⇔ 255 0-1	100%	000
	5	W i	t ⇔ 255 0-1	100% 000
	6 Stroboscoop		000 ⇔ 009010 ⇔ 255	Geen functie0-20 Hz
AR2.D	Kanaal Functie Waarde Percentage/instelling
	1 Dimmer 000		⇔ 255 0-1	100%
	2 Rood 000		⇔ 255 0-1	100%
	3	G r	o ⇒ 255 0-1	100%	000
	4	B l	a ⇔ 255 0-1	100%	000
	5	W i	t ⇔ 255 0-1	100% 000
ARC.2	Kanaal Functie Waarde Percentage/instelling
	1 Rood 000		⇔ 255 0-1	100%
	2	G r	o ⇒ 255 0-1	100%	000
	3	B l	a ⇔ 255 0-1	100%	000
	4	W i	t ⇔ 255 0-1	100% 000
AR1.D	Kanaal Functie Waarde Percentage/instelling
	1 Dimmer 000		⇔ 255 0-1	100%
	2 Rood 000		⇔ 255 0-1	100%
	3	G r	o ⇔ 255 0-1	100%	000
	4	B l	a ⇔ 255 0-1	100%	000
ARC.1	Kanaal Functie Waarde Percentage/instelling
	1 Rood 000		⇔ 255 0-1	100%
	2	G r	o ⇔ 255 0-1	100%	000
	3	B l	a ⇔ 255 0-1	100%	000
HSV	Kanaal Functie Waarde Percentage/instelling
	1 T i		n ⇔ 255 0-1	100% 000
	2 Verzadiging 000		⇔ 255 0-1	100%
	3 Waarde 000		⇔ 255 0-1	100%

Contact Us
