| Type de produit | Lampe à LED professionnelle à tête mobile |
| Source lumineuse | LED RGBW (rouge, vert, bleu, blanc) |
| Personnalités DMX | 14 canaux, 15 canaux, 19 canaux, 21 canaux |
| Angle de Pan | 540°, 360° ou 180° (configurable) |
| Angle de Tilt | 230°, 180° ou 90° (configurable) |
| Zoom | Motorisé, réglage continu de 0 à 100% |
| Gradation | Lisse ou rapide, avec courbes sélectionnables (linéaire, carrée, S) |
| Stroboscope | Effets multiples : stroboscope classique, aléatoire, pulsation, etc. |
| Alimentation | 100-240 VCA, 50/60 Hz (alimentation universelle) |
| Chaînage électrique max | 7 unités à 100 V, 9 à 120 V, 16 à 208 V, 18 à 230 V, 19 à 240 V |
| Indice de protection | IP20 (usage intérieur uniquement) |
| Température ambiante max | 45 °C (113 °F) |
| Distance de sécurité | Ne pas regarder fixement à moins de 3,5 m (11,5 pi) |
| Montage | Fixation Omega avec boulon captif, élingue de sécurité obligatoire |
| Ventilation | Ventilateur avec modes Auto, ECO (silencieux) et Full |
| Fusible | Remplaçable (type et ampérage spécifiés en notice) |
| Connexion DMX | XLR 3 ou 5 broches, protocole RDM supporté |
| Affichage | Écran LCD avec fonction de rotation (Screen Rev) |
| Entretien | Nettoyer les lentilles avec un chiffon doux et un nettoyant adapté |
| Garantie | Garantie limitée, s’applique sous conditions (voir notice) |
FOIRE AUX QUESTIONS - Rogue R1X Wash Chauvet
Comment régler l'adresse DMX de départ sur le Chauvet Rogue R1X Wash ?
Accédez au menu principal, sélectionnez 'Address', puis utilisez les touches fléchées pour choisir l'adresse entre 001 et 512. Confirmez avec le bouton 'Entrée' (adresse DMX).
Quels sont les modes DMX disponibles et comment les sélectionner ?
Le Rogue R1X Wash propose 4 personnalités : 14CH, 15CH, 19CH et 21CH. Dans le menu 'Run Mode', choisissez 'DMX' puis la personnalité désirée. Le mode 21CH offre le contrôle le plus complet avec macros de mouvements (personnalités DMX).
Comment effectuer un test automatique du projecteur ?
Dans le menu principal, allez dans 'Run Mode' puis sélectionnez 'Auto Test'. L'appareil exécutera automatiquement une séquence de test de toutes ses fonctions (test automatique).
Que faire si le projecteur ne répond plus aux commandes DMX ?
Vérifiez d'abord le câblage DMX et l'adresse de départ. Assurez-vous que la console envoie bien des données. Si le problème persiste, tentez une réinitialisation d'usine via le menu 'Factory Set'.
Comment nettoyer les lentilles du Rogue R1X Wash ?
Débranchez l'appareil. Utilisez un chiffon doux non pelucheux légèrement humidifié avec un nettoyant pour verre optique. N'appliquez jamais de liquide directement sur la lentille (entretien des lentilles).
Quel est le nombre maximum d'appareils que je peux chaîner électriquement ?
Cela dépend de la tension : jusqu'à 7 unités à 100 V, 9 à 120 V, 16 à 208 V, 18 à 230 V et 19 à 240 V. Ne dépassez jamais ces limites pour éviter les surcharges (chaînage électrique).
Comment remplacer le fusible du projecteur ?
Débranchez l'alimentation. Utilisez un tournevis à tête plate pour dévisser le couvercle du porte-fusible. Retirez le fusible défectueux et remplacez-le par un fusible identique (même type et ampérage). Revissez le couvercle (remplacement du fusible).
Le ventilateur fait trop de bruit, comment le rendre plus silencieux ?
Dans le menu 'Setup', réglez l'option 'Fans' sur 'ECO'. Ce mode privilégie le silence tout en adaptant la vitesse à la température. Vous pouvez aussi sélectionner 'Auto' pour une gestion automatique (mode ventilateur ECO).
Comment inverser le sens de rotation du Pan ou du Tilt ?
Dans le menu 'Setup', allez dans 'Pan Reverse' ou 'Tilt Reverse' et réglez sur 'ON' pour inverser le sens. Cela est utile si le projecteur est monté à l'envers (inversion pan/tilt).
Que faire si l'écran d'affichage est inversé ?
Dans le menu 'Setup', sélectionnez 'Screen Rev' et réglez sur 'ON' pour inverser l'affichage à 180°, ou 'OFF' pour un affichage normal (rotation d'écran).
Questions des utilisateurs sur Rogue R1X Wash Chauvet
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Lampe au format PDF gratuitement ! Retrouvez votre notice Rogue R1X Wash - Chauvet et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Rogue R1X Wash de la marque Chauvet.
MODE D'EMPLOI Rogue R1X Wash Chauvet
À Propos de ce Manuel
Le Manuel de Référence du Rogue R1X Wash (MdR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
- Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 3,5 m (11,5 pi).
- Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
- La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
- Ce luminaire est uniquement réservé à un usage professionnel.
• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur. - Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 20 cm (8 po) du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur. - N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés. - Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- N'utilisez QUE les lyres de suspension ou les poignées pour transporter cet appareil. Ne transportez jamais cet appareil par sa lyre asservie.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale doit être de 113° F (45° C). Ne le faites pas fonctionner à des températures plus élevées.
Conformité FCC
Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :
- Cet appareil ne doit pas causer d'interférences nuisibles, et
- Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.
Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.
Ce Qui est Inclus
-
Rogue R1X Wash avec écran anti-éblouissement
• Cordon d'Alimentation Neutrik ^® powerCON -
Fixation Omega sans matériel de montage
• Manuel de Référence
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Chainage électrique
Il est possible connecter jusqu'à 7 produits Rogue R1X Wash à 100 V, 9 produits à 120 V, 16 produits à 208 V, 18 produits à 230 V ou 19 produits à 240 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA Noir Marron Jaune/Cuivré | |||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune | Vert/Jaune | Vert |
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Remplacement du Fusible
- Débranchez l'appareil de l'alimentation.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
- Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement DMX
Le Rogue R1X Wash fonctionnera avec une console DMX au moyen d'une connexion série DMX à 3 ou 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com
Connexion DMX
Le Rogue R1X Wash utilise une connexion de données DMX standard pour ses personnalités DMX : 14CH, 15CH, 19CH et 21CH. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.
RDM (Gestion des périphériques à distance)
Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Rogue R1X Wash supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins un point de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

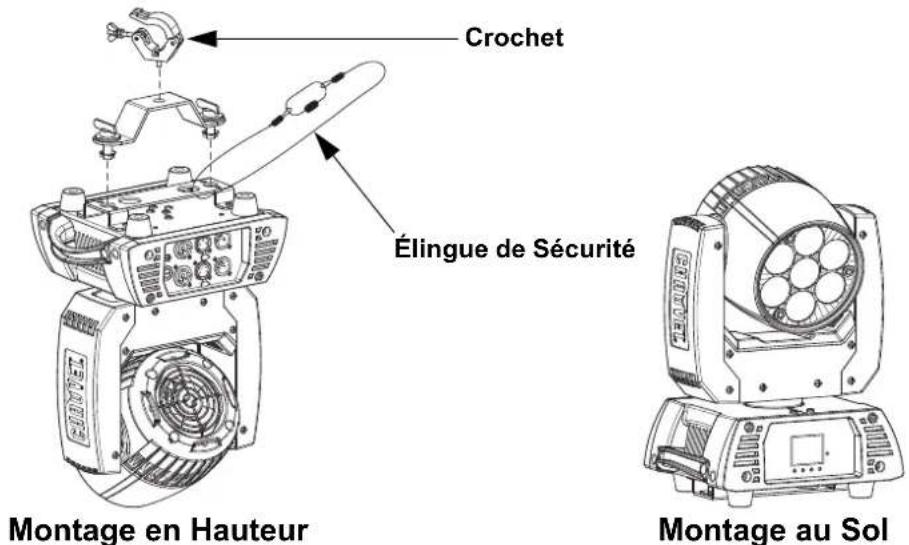

Schéma de Montage de l'Appareil
Lorsqu'une seule fixation est utilisée, veillez à ce qu'elle le soit avec un boulon captif afin d'éviter tout dévissage accidentel.
Description du Tableau de Commandes
| Bouton Fonction | |
| Permet la sortie du menu ou de la fonction en cours | |
| Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée | |
| Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques | |
| Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques | |
Plan du Menu
Reportez-vous à la page du produit Rogue R1X Wash sur www.chauvetprofessional.com pour la dernière carte des menu.
| Menu Principal | Niveaux de Programmation Description | |||
| Address 001-512 Définir l'adresse de départ | ||||
| Run Mode | DMX | 14CH | Sélectionne la personnalité DMX | |
| 15CH | ||||
| 19CH | ||||
| 21CH | ||||
| Auto Test Teste toutes les fonctions automatiquement | ||||
| Manual Test | Pan | 000-255 | Contrôler et tester manuellement chaque paramètre depuis le panneau de commande | |
| Tilt | ||||
| Dimmer | ||||
| Shutter | ||||
| Red | ||||
| Green | ||||
| Blue | ||||
| White | ||||
| Zoom | ||||
| Setup | Pan Reverse | OFF Fonctionnement normal du pan | ||
| ON Fonctionnement inversé du pan | ||||
| Tilt Reverse | OFF Fonctionnement normal du tilt | |||
| ON Fonctionnement inversé du tilt | ||||
| Pan Angle | 540 Plage d'angle de pan : 540° | |||
| 360 Plage d'angle de pan : 360° | ||||
| 180 Plage d'angle de pan : 180° | ||||
| Tilt Angle | 230 Plage d'angle de tilt : 230° | |||
| 180 Plage d'angle de tilt : 180° | ||||
| 90 Plage d'angle de tilt : 90° | ||||
| Fans | Auto | La vitesse du ventilateur s'adapte à la température de l'appareil | ||
| ECO Mode silencieux | ||||
| Full | La vitesse du ventilateur est réglée sur la vitesse haute | |||
| Display | OFF L'affichage s'éteint | |||
| ON L'affichage reste allumé | ||||
| Screen Rev | OFF L'écran s'affiche à normal | |||
| ON L'écran s'affiche à l'envers | ||||
| Dimmer Curve | Linear | Définir la courbe de gradation | ||
| Square | ||||
| I Squa | ||||
| SCurve | ||||
| Dimmer Speed | Smooth Vitesse du gradateur lisse | |||
| Fast | Vitesse du gradateur rapide | |||
| Menu Principal | Niveaux de Programmation | Description | |||
| Setup (cont.) | PWM Option | 600Hz | Permet de sélectionner la fréquence de sortie MLI | ||
| 1200Hz | |||||
| 2000Hz | |||||
| 4000Hz | |||||
| 6000Hz | |||||
| 15000Hz | |||||
| LED R POWER | 050-100 Règle la puissance des LED rouges | ||||
| LED G POWER | 050-100 Définit la puissance des LED verts | ||||
| LED B POWER | 050-100 Règle la puissance des LED bleus | ||||
| LED W POWER | 050-100 Règle la puissance des LED blanches | ||||
| White Mode | On Calibre le blanc à 7500K | ||||
| Off Utilise les valeurs de sortie maximales | |||||
| Custom | RED | Définit la valeur maximale de LED rouge | |||
| GREEN Définit la valeur m 000-255 | Maximale de LED verte | ||||
| BLUE Définit la valeur max | Maximale de LED bleue | ||||
| WHITE Définit la valeur max | Maximale de LED blanc | ||||
| Color Calibration | Off Utilise les valeurs de sortie maximales | ||||
| On | Utilise le paramétrage de blanc définit en usine | ||||
| Custom | RED | Définit la valeur maximale de LED rouge | |||
| GREEN Définit la valeur m 10-255 | Maximale de LED verte | ||||
| BLUE Définit la valeur max | Maximale de LED bleue | ||||
| Reset Function | Pan/Tilt | NO | Réinitialiser chaque fonction de manière individuelle ou toutes les fonctions à partir du démarrage | ||
| YES | |||||
| Zoom | NO | ||||
| YES | |||||
| All | NO | ||||
| YES | |||||
| Factory Set | Réinitialisation aux paramètres par défaut d'usine | ||||
| Sys Info | Fixture Information | Ver V_Affiche la version du micrologiciel | |||
| Running Mode __ Affiche le mode d'exécution actuel | |||||
| DMX Address __ Affiche l'adresse de départ actuelle | |||||
| Temperature __ | Affiche la température actuelle en °C | ||||
| Fixture Time __ | Affiche le nombre d'heure pendant lequel l'appareil est resté allumé | ||||
| UID: ____ | Affiche l'UID du produit | ||||
Valeurs DMX
Tableau de couleurs
| Valeur DMX | Pourcentage/Configuration | Valeur rouge | Valeur verte | Valeur bleue | Valeur blanche |
| 000 ⇔ 004 | Pas de fonction | 000 | 000 | 000 | 000 |
| 005 ⇔ 009 | Couleur 1 | 000 | 000 | 000 | 255 |
| 010 ⇔ 014 | Couleur 2 | 255 | 235 | 052 | 000 |
| 015 ⇔ 019 | Couleur 3 | 214 | 134 | 048 | 000 |
| 020 ⇔ 024 | Couleur 4 | 255 | 000 | 044 | 000 |
| 025 ⇔ 029 | Couleur 5 | 255 | 059 | 113 | 000 |
| 030 ⇔ 034 | Couleur 6 | 255 | 138 | 219 | 000 |
| 035 ⇔ 039 | Couleur 7 | 226 | 175 | 226 | 000 |
| 040 ⇔ 044 | Couleur 8 | 040 | 001 | 255 | 000 |
| 045 ⇔ 049 | Couleur 9 | 000 | 000 | 255 | 000 |
| 050 ⇔ 054 | Couleur 10 | 000 | 078 | 255 | 000 |
| 055 ⇔ 059 | Couleur 11 | 000 | 199 | 255 | 000 |
| 060 ⇔ 064 | Couleur 12 | 000 | 255 | 234 | 000 |
| 065 ⇔ 069 | Couleur 13 | 149 | 246 | 255 | 000 |
| 070 ⇔ 074 | Couleur 14 | 137 | 255 | 227 | 000 |
| 075 ⇔ 079 | Couleur 15 | 213 | 220 | 222 | 000 |
| 080 ⇔ 084 | Couleur 16 | 219 | 232 | 175 | 000 |
| 085 ⇔ 089 | Couleur 17 | 205 | 255 | 199 | 000 |
| 090 ⇔ 094 | Couleur 18 | 115 | 255 | 165 | 000 |
| 095 ⇔ 099 | Couleur 19 | 006 | 255 | 143 | 000 |
| 100 ⇔ 104 | Couleur 20 | 000 | 255 | 094 | 000 |
| 105 ⇔ 109 | Couleur 21 | 029 | 255 | 000 | 000 |
| 110 ⇔ 114 | Couleur 22 | 032 | 223 | 000 | 000 |
| 115 ⇔ 119 | Couleur 23 | 075 | 255 | 000 | 000 |
| 120 ⇔ 124 | Couleur 24 | 080 | 232 | 000 | 000 |
| 125 ⇔ 129 | Couleur 25 | 108 | 226 | 000 | 000 |
| 130 ⇔ 134 | Couleur 26 | 145 | 194 | 000 | 000 |
| 135 ⇔ 139 | Couleur 27 | 210 | 255 | 000 | 000 |
| 140 ⇔ 144 | Couleur 28 | 225 | 232 | 000 | 000 |
| 145 ⇔ 149 | Couleur 29 | 023 | 215 | 000 | 000 |
| 150 ⇔ 154 | Couleur 30 | 247 | 214 | 000 | 000 |
| 155 ⇔ 159 | Couleur 31 | 255 | 163 | 000 | 000 |
| 160 ⇔ 164 | Couleur 32 | 255 | 152 | 000 | 000 |
| 165 ⇔ 169 | Couleur 33 | 255 | 108 | 000 | 000 |
| 170 ⇔ 174 | Couleur 34 | 255 | 255 | 255 | 255 |
| 175 ⇔ 179 | Pas de fonction | 000 | 000 | 000 | 000 |
| 180 ⇔ 201 | Défilement de couleur, rapide à lent | Divers | Divers | Divers | Divers |
| 202 ⇔ 207 | Maintenir | Divers | Divers | Divers | Divers |
| 208 ⇔ 229 | Défilement inverse de couleur, rapide à lent | Divers | Divers | Divers | Divers |
| 230 ⇔ 234 | Pas de fonction | 000 | 000 | 000 | 000 |
| 235 ⇔ 249 | Changement instantané de couleur, rapide à lent | Divers | Divers | Divers | Divers |
| 250 ⇔ 255 | Pas de fonction | 000 | 000 | 000 | 000 |
21CH
| Canal Fonction Valeur Pourcentage/Configuration | |||
| 1 | P a n | 000 ⇔ 255 | 0–100% |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 ⇔ 255 | 0–100% |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | G r a d | a t | e u r 000 ⇔ 255 0–100% |
| 7 | Gradateur fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 8 Stroboscope | 000 ⇔ 019 Éteindre020 ⇔ 024 Allumé025 ⇔ 064 Stroboscope, rapide à lent065 ⇔ 069 Allumé070 ⇔ 084 Allumer vite, éteindre lentement (rapide à lent)085 ⇔ 089 Allumé090 ⇔ 104 Allumer lentement, éteindre vite (rapide à lent)105 ⇔ 109 Allumé110 ⇔ 124 Stroboscope aléatoire, rapide à lent125 ⇔ 129 Allumé130 ⇔ 144 Aléatoire : allumer vite, éteindre lentement (rapide à lent)145 ⇔ 149 Allumé150 ⇔ 164 Aléatoire : allumer lentement, éteindre vite (rapide à lent)165 ⇔ 169 Allumé170 ⇔ 184 Stroboscope de pulsation, rapide à lent184 ⇔ 189 Allumé190 ⇔ 204 Stroboscope aléatoire de pulsation, rapide à lent205 ⇔ 209 Allumé210 ⇔ 224 Allumer lentement, éteindre lentement (rapide à lent)225 ⇔ 229 Allumé230 ⇔ 244 Stroboscope de pulsation, rapide à lent245 ⇔ 255 Allumé | ||
| 9 Rouge | 000 ⇔ 255 | 0–100% | |
| 10 | Rouge fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 11 | Vert | 000 ⇔ 255 | 0–100% |
| 12 | Vert fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 13 | Bleu | 000 ⇔ 255 | 0–100% |
| 14 | Bleu fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 15 | Blanc | 000 ⇔ 255 | 0–100% |
| 16 | Blanc fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 17 | Couleur | 000 ⇔ 255 | Consulter le Tableau de couleurs |
| 18 | Zoom | 000 ⇔ 255 | 0–100% |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 19 Macros de mouvements | 000 ⇔ 007 | Pas de fonction | |
| 008 ⇔ 023 | Macro de mouvement 1 | ||
| 024 ⇔ 039 | Macro de mouvement 2 | ||
| 040 ⇔ 055 | Macro de mouvement 3 | ||
| 056 ⇔ 071 | Macro de mouvement 4 | ||
| 072 ⇔ 087 | Macro de mouvement 5 | ||
| 088 ⇔ 103 | Macro de mouvement 6 | ||
| 104 ⇔ 119 | Macro de mouvement 7 | ||
| 120 ⇔ 135 | Macro de mouvement 8 | ||
| 136 ⇔ 151 | Macro de mouvement 9 | ||
| 152 ⇔ 167 | Macro de mouvement 10 | ||
| 168 ⇔ 183 | Macro de mouvement 11 | ||
| 184 ⇔ 199 | Macro de mouvement 12 | ||
| 200 ⇔ 215 | Macro de mouvement 13 | ||
| 216 ⇔ 231 | Macro de mouvement 14 | ||
| 232 ⇔ 247 | Macro de mouvement 15 | ||
| 248 ⇔ 255 | Macro de mouvement 16 | ||
| 20 | Vitesse de macro | 000 ⇔ 255 | Vitesse de macro de mouvement, rapide à lent |
| 21 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 119 | Pas de fonction | ||
| 120 ⇔ 124 | Ventilateur en mode ECO | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Gradation rapide | ||
| 140 ⇔ 144 | Gradation lisse | ||
| 145 ⇔ 149 | Courbe de gradateur linéaire | ||
| 150 ⇔ 154 | Courbe de gradation carrée | ||
| 155 ⇔ 159 | Courbe de gradation carrée inverse | ||
| 160 ⇔ 164 | Courbe de gradateur S-Curve | ||
| 165 ⇔ 169 | Mode blanc activé | ||
| 170 ⇔ 174 | Mode blanc désactivé | ||
| 175 ⇔ 255 | Pas de fonction | ||
19CH
| Canal Fonction Valeur Pourcentage/Configuration | |||
| 1 | P a n | 000 ⇔ 255 | 0–100% |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 ⇔ 255 | 0–100% |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | G r a d | a t | e u r 000 ⇔ 255 0–100% |
| 7 | Gradateur fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 8 Stroboscope | 000 ⇔ 019 Éteindre020 ⇔ 024 Allumé025 ⇔ 064 Stroboscope, rapide à lent065 ⇔ 069 Allumé070 ⇔ 084 Allumer vite, éteindre lentement (rapide à lent)085 ⇔ 089 Allumé090 ⇔ 104 Allumer lentement, éteindre vite (rapide à lent)105 ⇔ 109 Allumé110 ⇔ 124 Stroboscope aléatoire, rapide à lent125 ⇔ 129 Allumé130 ⇔ 144 Aléatoire : allumer vite, éteindre lentement (rapide à lent)145 ⇔ 149 Allumé150 ⇔ 164 Aléatoire : allumer lentement, éteindre vite (rapide à lent)165 ⇔ 169 Allumé170 ⇔ 184 Stroboscope de pulsation, rapide à lent184 ⇔ 189 Allumé190 ⇔ 204 Stroboscope aléatoire de pulsation, rapide à lent205 ⇔ 209 Allumé210 ⇔ 224 Allumer lentement, éteindre lentement (rapide à lent)225 ⇔ 229 Allumé230 ⇔ 244 Stroboscope de pulsation, rapide à lent245 ⇔ 255 Allumé | ||
| 9 Rouge | 000 ⇔ 255 | 0–100% | |
| 10 | Rouge fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 11 | Vert | 000 ⇔ 255 | 0–100% |
| 12 | Vert fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 13 | Bleu | 000 ⇔ 255 | 0–100% |
| 14 | Bleu fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 15 | Blanc | 000 ⇔ 255 | 0–100% |
| 16 | Blanc fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 17 | Couleur | 000 ⇔ 255 | Consulter le Tableau de couleurs |
| 18 | Zoom | 000 ⇔ 255 | 0–100% |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 19 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 119 | Pas de fonction | ||
| 120 ⇔ 124 | Ventilateur en mode ECO | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Gradation rapide | ||
| 140 ⇔ 144 | Gradation lisse | ||
| 145 ⇔ 149 | Courbe de gradateur linéaire | ||
| 150 ⇔ 154 | Courbe de gradation carrée | ||
| 155 ⇔ 159 | Courbe de gradation carrée inverse | ||
| 160 ⇔ 164 | Courbe de gradateur S-Curve | ||
| 165 ⇔ 169 | Mode blanc activé | ||
| 170 ⇔ 174 | Mode blanc désactivé | ||
| 175 ⇔ 255 | Pas de fonction | ||
15CH
| Canal Fonction Valeur Pourcentage/Configuration | |||
| 1 | P a n | 000 ⇔ 255 | 55 0–100% |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 ⇔ 255 | 0–100% |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | G r a d | a t | e u r 000 ⇔ 255 0–100% |
| 7 | Gradateur fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 8 Stroboscope | 000 ⇔ 019 | Éteindre | |
| 020 ⇔ 024 | Allumé | ||
| 025 ⇔ 064 | Stroboscope, rapide à lent | ||
| 065 ⇔ 069 | Allumé | ||
| 070 ⇔ 084 | Allumer vite, éteindre lentement (rapide à lent) | ||
| 085 ⇔ 089 | Allumé | ||
| 090 ⇔ 104 | Allumer lentement, éteindre vite (rapide à lent) | ||
| 105 ⇔ 109 | Allumé | ||
| 110 ⇔ 124 | Stroboscope aléatoire, rapide à lent | ||
| 125 ⇔ 129 | Allumé | ||
| 130 ⇔ 144 | Aléatoire : allumer vite, éteindre lentement (rapide à lent) | ||
| 145 ⇔ 149 | Allumé | ||
| 150 ⇔ 164 | Aléatoire : allumer lentement, éteindre vite (rapide à lent) | ||
| 165 ⇔ 169 | Allumé | ||
| 170 ⇔ 184 | Stroboscope de pulsation, rapide à lent | ||
| 184 ⇔ 189 | Allumé | ||
| 190 ⇔ 204 | Stroboscope aléatoire de pulsation, rapide à lent | ||
| 205 ⇔ 209 | Allumé | ||
| 210 ⇔ 224 | Allumer lentement, éteindre lentement (rapide à lent) | ||
| 225 ⇔ 229 | Allumé | ||
| 230 ⇔ 244 | Stroboscope de pulsation, rapide à lent | ||
| 245 ⇔ 255 | Allumé | ||
| 9 Rouge | 000 ⇔ 255 | 0–100% | |
| 10 | Vert | 000 ⇔ 255 | 0–100% |
| 11 | Bleu | 000 ⇔ 255 | 0–100% |
| 12 | Blanc | 000 ⇔ 255 | 0–100% |
| 13 | Couleur | 000 ⇔ 255 | Consulter le Tableau de couleurs |
| 14 | Zoom | 000 ⇔ 255 | 0–100% |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 15 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 119 | Pas de fonction | ||
| 120 ⇔ 124 | Ventilateur en mode ECO | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Gradation rapide | ||
| 140 ⇔ 144 | Gradation lisse | ||
| 145 ⇔ 149 | Courbe de gradateur linéaire | ||
| 150 ⇔ 154 | Courbe de gradation carrée | ||
| 155 ⇔ 159 | Courbe de gradation carrée inverse | ||
| 160 ⇔ 164 | Courbe de gradateur S-Curve | ||
| 165 ⇔ 169 | Mode blanc activé | ||
| 170 ⇔ 174 | Mode blanc désactivé | ||
| 175 ⇔ 255 | Pas de fonction | ||
14CH
| Canal Fonction Valeur Pourcentage/Configuration | |||
| 1 | P a n | 000 ⇔ 255 0–100% | |
| 2 | Pan fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 3 | T i l t | 000 ⇔ 255 0–100% | |
| 4 | Tilt fin | 000 ⇔ 255 | Contrôle fin (16 bits) |
| 5 | Vitesse de pan/tilt | 000 ⇔ 255 | Rapide à lent |
| 6 | G r a d | a t | e u r 000 ⇔ 255 0–100% |
| 7 Stroboscope | 000 ⇔ 019 Eteindre020 ⇔ 024 Allumé025 ⇔ 064 Stroboscope, rapide à lent065 ⇔ 069 Allumé070 ⇔ 084 Allumer vite, éteindre lentement (rapide à lent)085 ⇔ 089 Allumé090 ⇔ 104 Allumer lentement, éteindre vite (rapide à lent)105 ⇔ 109 Allumé110 ⇔ 124 Stroboscope aléatoire, rapide à lent125 ⇔ 129 Allumé130 ⇔ 144 Aléatoire : allumer vite, éteindre lentement (rapide à lent)145 ⇔ 149 Allumé150 ⇔ 164 Aléatoire : allumer lentement, éteindre vite (rapide à lent)165 ⇔ 169 Allumé170 ⇔ 184 Stroboscope de pulsation, rapide à lent184 ⇔ 189 Allumé190 ⇔ 204 Stroboscope aléatoire de pulsation, rapide à lent205 ⇔ 209 Allumé210 ⇔ 224 Allumer lentement, éteindre lentement (rapide à lent)225 ⇔ 229 Allumé230 ⇔ 244 Stroboscope de pulsation, rapide à lent245 ⇔ 255 Allumé | ||
| 8 | Rouge | 000 ⇔ 255 | 0–100% |
| 9 | Vert | 000 ⇔ 255 | 0–100% |
| 10 | Bleu | 000 ⇔ 255 | 0–100% |
| 11 | Blanc | 000 ⇔ 255 | 0–100% |
| 12 | Couleur | 000 ⇔ 255 | Consulter le Tableau de couleurs |
| 13 | Zoom | 000 ⇔ 255 | 0–100% |
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 14 | Contrôle(délai d'activation de 5 secondes) | 000 ⇔ 009 | Pas de fonction |
| 010 ⇔ 014 | Faire le noir pendant mouvement pan/tilt | ||
| 015 ⇔ 049 | Pas de fonction | ||
| 050 ⇔ 054 | Réinitialisation pan | ||
| 055 ⇔ 059 | Réinitialisation tilt | ||
| 060 ⇔ 064 | Réinitialisation zoom | ||
| 065 ⇔ 069 | Pas de fonction | ||
| 070 ⇔ 074 | Tout réinitialiser | ||
| 075 ⇔ 079 | Pas de fonction | ||
| 080 ⇔ 084 | Fonctionnement inversé du pan et tilt | ||
| 085 ⇔ 089 | Fonctionnement inversé du pan | ||
| 090 ⇔ 094 | Fonctionnement inversé du tilt | ||
| 095 ⇔ 099 | Fonctionnement normal du pan | ||
| 100 ⇔ 104 | Fonctionnement normal du tilt | ||
| 105 ⇔ 109 | Fonctionnement normal du pan et tilt | ||
| 110 ⇔ 119 | Pas de fonction | ||
| 120 ⇔ 124 | Ventilateur en mode ECO | ||
| 125 ⇔ 129 | Vitesse maximale ventilateur | ||
| 130 ⇔ 134 | Ventilateur automatique | ||
| 135 ⇔ 139 | Gradation rapide | ||
| 140 ⇔ 144 | Gradation lisse | ||
| 145 ⇔ 149 | Courbe de gradateur linéaire | ||
| 150 ⇔ 154 | Courbe de gradation carrée | ||
| 155 ⇔ 159 | Courbe de gradation carrée inverse | ||
| 160 ⇔ 164 | Courbe de gradateur S-Curve | ||
| 165 ⇔ 169 | Mode blanc activé | ||
| 170 ⇔ 174 | Mode blanc désactivé | ||
| 175 ⇔ 255 | Pas de fonction | ||
