Rogue R1X Wash - Lámpara Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lámpara LED profesional de cabeza móvil
Fuente de luz	LED RGBW (rojo, verde, azul, blanco)
Personalidades DMX	14 canales, 15 canales, 19 canales, 21 canales
Ángulo de Pan	540°, 360° o 180° (configurable)
Ángulo de Tilt	230°, 180° o 90° (configurable)
Zoom	Motorizado, ajuste continuo de 0 a 100%
Atenuación	Suave o rápida, con curvas seleccionables (lineal, cuadrática, S)
Estroboscopio	Efectos múltiples: estroboscopio clásico, aleatorio, pulsación, etc.
Alimentación	100-240 VCA, 50/60 Hz (alimentación universal)
Encadenamiento eléctrico máx.	7 unidades a 100 V, 9 a 120 V, 16 a 208 V, 18 a 230 V, 19 a 240 V
Índice de protección	IP20 (uso interior únicamente)
Temperatura ambiente máx.	45 °C (113 °F)
Distancia de seguridad	No mirar fijamente a menos de 3,5 m (11,5 pies)
Montaje	Fijación Omega con tornillo cautivo, eslinga de seguridad obligatoria
Ventilación	Ventilador con modos Auto, ECO (silencioso) y Full
Fusible	Reemplazable (tipo y amperaje especificados en el manual)
Conexión DMX	XLR 3 o 5 pines, protocolo RDM compatible
Pantalla	Pantalla LCD con función de rotación (Screen Rev)
Mantenimiento	Limpiar las lentes con un paño suave y un limpiador adecuado
Garantía	Garantía limitada, aplica bajo condiciones (ver manual)

Preguntas frecuentes - Rogue R1X Wash Chauvet

¿Cómo ajustar la dirección DMX de inicio en el Chauvet Rogue R1X Wash?

Acceda al menú principal, seleccione 'Address', luego use las teclas de flecha para elegir la dirección entre 001 y 512. Confirme con el botón 'Enter' (dirección DMX).

¿Cuáles son los modos DMX disponibles y cómo seleccionarlos?

El Rogue R1X Wash ofrece 4 personalidades: 14CH, 15CH, 19CH y 21CH. En el menú 'Run Mode', elija 'DMX' y luego la personalidad deseada. El modo 21CH ofrece el control más completo con macros de movimientos (personalidades DMX).

¿Cómo realizar una prueba automática del proyector?

En el menú principal, vaya a 'Run Mode' y seleccione 'Auto Test'. El aparato ejecutará automáticamente una secuencia de prueba de todas sus funciones (prueba automática).

¿Qué hacer si el proyector no responde a los comandos DMX?

Verifique primero el cableado DMX y la dirección de inicio. Asegúrese de que la consola esté enviando datos. Si el problema persiste, intente un restablecimiento de fábrica a través del menú 'Factory Set'.

¿Cómo limpiar las lentes del Rogue R1X Wash?

Desconecte el aparato. Use un paño suave que no deje pelusa ligeramente humedecido con un limpiador para vidrio óptico. Nunca aplique líquido directamente sobre la lente (mantenimiento de lentes).

¿Cuál es el número máximo de unidades que puedo encadenar eléctricamente?

Depende del voltaje: hasta 7 unidades a 100 V, 9 a 120 V, 16 a 208 V, 18 a 230 V y 19 a 240 V. No exceda estos límites para evitar sobrecargas (encadenamiento eléctrico).

¿Cómo reemplazar el fusible del proyector?

Desconecte la alimentación. Use un destornillador de punta plana para desatornillar la tapa del portafusibles. Retire el fusible defectuoso y reemplácelo por uno idéntico (mismo tipo y amperaje). Vuelva a atornillar la tapa (reemplazo del fusible).

El ventilador hace demasiado ruido, ¿cómo hacerlo más silencioso?

En el menú 'Setup', ajuste la opción 'Fans' a 'ECO'. Este modo prioriza el silencio mientras adapta la velocidad a la temperatura. También puede seleccionar 'Auto' para una gestión automática (modo ventilador ECO).

¿Cómo invertir el sentido de giro del Pan o del Tilt?

En el menú 'Setup', vaya a 'Pan Reverse' o 'Tilt Reverse' y ajústelo a 'ON' para invertir el sentido. Esto es útil si el proyector está montado al revés (inversión pan/tilt).

¿Qué hacer si la pantalla está invertida?

En el menú 'Setup', seleccione 'Screen Rev' y ajústelo a 'ON' para invertir la visualización 180°, o 'OFF' para una visualización normal (rotación de pantalla).

MANUAL DE USUARIO Rogue R1X Wash Chauvet

La Guía de Referencia Rápida (GRR) del Rogue R1X Wash contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 11,5 pie (3,5 m).
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.
• La luminaria está destinada exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 8" (20 cm) de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• Rogue R1X Wash con pantalla antirreflectante

• Cable de alimentación Neutrik ^ powerCON ^

• Soporte Omega con material de montaje

• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Es posible enlazar hasta 7 productos Rogue R1X Wash a 100 V, 9 productos a 120 V, 16 productos a 208 V, 18 productos a 230 V o 19 productos a 240 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Rogue R1X Wash funcionará con un controlador DMX usando una conexión serie DMX de 5 o 3 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Rogue R1X Wash usa una conexión de datos DMX normal para sus personalidades: 14CH, 15CH, 19CH y 21CH. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Rogue R1X Wash admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos un punto de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

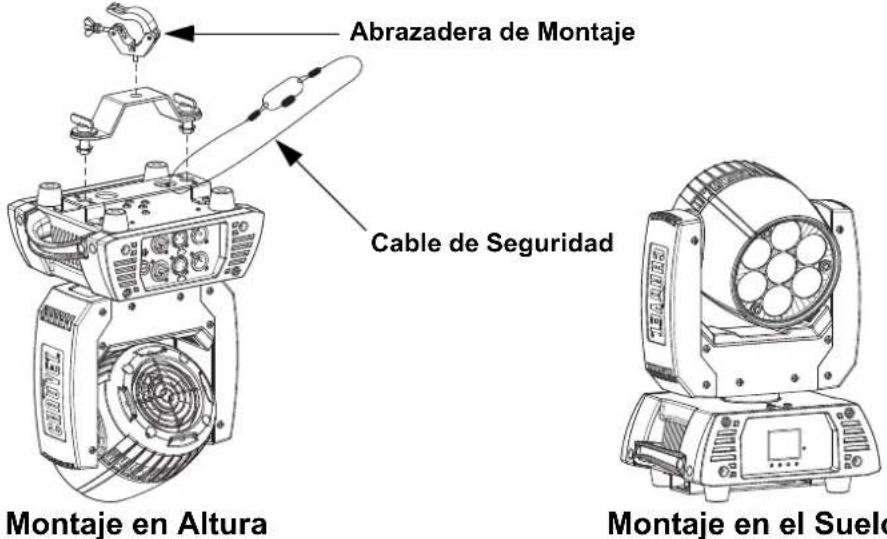

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad Montaje en Altura Montaje en el Suelo

Cuando use una abrazadera de montaje, asegúrese de usar una abrazadera con tornillo prisionero para evitar que se afloje accidentalmente.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Mapa de Menú

Consulte la página del producto Rogue R1X Wash en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel principal	Niveles de Programación Descripción
Address 00	1-512 Configura la dirección de inicio
Run Mode	DMX	14CH		Selecciona la personalidad DMX
		15CH
		19CH
		21CH
	Auto Test Prueba automática de todas las funciones
	Manual Test	Pan	000-255	Controlar y probar todas las funciones a través del panel de control
		Tilt
		Dimmer
		Shutter
		Red
		Green
		Blue
		White
		Zoom
Setup	Pan Reverse	OFF Panorámica normal
		ON Panorámica inversa
	Tilt Reverse	OFF Inclinación normal
		ON Inclinación inversa
	Pan Angle	540 Rango de panorámica: 540°
		360 Rango de panorámica: 360°
		180 Rango de panorámica: 180°
	Tilt Angle	230 Rango de inclinación: 230°
		180 Rango de inclinación: 180°
		90 Rango de inclinación: 90°
	Fans	Auto		Velocidad del ventilador según la temperatura del producto
		ECO Modo silencioso
		Full		Velocidad del ventilador siempre alta
	Display	OFF La pantalla se apaga
		ON La pantalla permanece encendida
	Screen Rev	OFF Pantalla normal
		ON Pantalla inversa
	Dimmer Curve	Linear		Configura la curva del atenuador
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Velocidad de atenuador suave
		Fast		Velocidad de atenuador rápido

Nivel principal	Niveles de Programación				Descripción
Setup (cont.)	PWM Option	600Hz			Selecciona la frecuencia de emisión PWM
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	LED R POWER	050-100 Establece la potencia de los LED rojos
	LED G POWER	050-100 Establece la potencia de los LED verdes
	LED B POWER	050-100 Establece la potencia de los LED azules
	LED W POWER	050-100 Establece la potencia de los LED blancos
	White Mode	On Calibra blanco a 7500K
		Off Utiliza valores de salida máximos
		Custom	RED	000-255	Establece el valor máximo de LED rojo
			GREEN Establece el valor		máximo de LED verde
			BLUE Establece el valor		máximo de LED azul
			WHITE Establece el valor		máximo de LED blanco
	Color Calibration	Off Utiliza los valores máximos de salida
		On			Utiliza la configuración de blanco predeterminada de fábrica
		Custom	RED	100-255	Establece el valor máximo de LED rojo
			GREEN Establece el valor		máximo de LED verde
			BLUE Establece el valor		máximo de LED azul
	Reset Function	Pan/Tilt	NO		Restablece las funciones individuales o todas las funciones desde el arranque
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Set				Restablece el dispositivo a la configuración de fábrica
Sys Info	System Information	Ver V_Muestra la versión de firmware
		Running Mode __ Muestra el modo de ejecución actual
		DMX Address __ Muestra la dirección de inicio actual
		Temperature __			Muestra la temperatura del producto en °C
		Fixture Time ____			Muestra el número de horas que el producto ha estado encendido
		UID: ____			Muestra el UID del producto

Valores DMX
Table de colores

Valor DMX	Porcentaje/Configuración	Valor rojo	Valor verde	Valor azul	Valor blanco
000 ⇔ 004	Sin función	000	000	000	000
005 ⇔ 009	Color 1	000	000	000	255
010 ⇔ 014	Color 2	255	235	052	000
015 ⇔ 019	Color 3	214	134	048	000
020 ⇔ 024	Color 4	255	000	044	000
025 ⇔ 029	Color 5	255	059	113	000
030 ⇔ 034	Color 6	255	138	219	000
035 ⇔ 039	Color 7	226	175	226	000
040 ⇔ 044	Color 8	040	001	255	000
045 ⇔ 049	Color 9	000	000	255	000
050 ⇔ 054	Color 10 000 078 255 000
055 ⇔ 059	Color 11	000	199	255	000
060 ⇔ 064	Color 12 000 255 234 000
065 ⇔ 069	Color 13 149 246 255 000
070 ⇔ 074	Color 14 137 255 227 000
075 ⇔ 079	Color 15 213 220 222 000
080 ⇔ 084	Color 16 219 232 175 000
085 ⇔ 089	Color 17 205 255 199 000
090 ⇔ 094	Color 18	115	255	165	000
095 ⇔ 099	Color 19 006 255 143 000
100 ⇔ 104	Color 20 000 255 094 000
105 ⇔ 109	Color 21 029 255 000 000
110 ⇔ 114	Color 22	032	223	000	000
115 ⇔ 119	Color 23	075	255	000	000
120 ⇔ 124	Color 24 080 232 000 000
125 ⇔ 129	Color 25 108 226 000 000
130 ⇔ 134	Color 26 145 194 000 000
135 ⇔ 139	Color 27 210 255 000 000
140 ⇔ 144	Color 28 225 232 000 000
145 ⇔ 149	Color 29 023 215 000 000
150 ⇔ 154	Color 30 247 214 000 000
155 ⇔ 159	Color 31 255 163 000 000
160 ⇔ 164	Color 32 255 152 000 000
165 ⇔ 169	Color 33 255 108 000 000
170 ⇔ 174	Color 34 255 255 255
175 ⇔ 179	Sin función	000	000	000	000
180 ⇔ 201	Desplazamiento de color, rápido a lento	Varios	Varios	Varios	Varios
202 ⇔ 207	Mantener	Varios	Varios	Varios	Varios
208 ⇔ 229	Desplazamiento inverso de color, rápido a lento	Varios	Varios	Varios	Varios
230 ⇔ 234	Sin función 000 000 000 000
235 ⇔ 249	Cambio instantáneo de color, rápido a lento	Varios	Varios	Varios	Varios
250 ⇔ 255	Sin función	000	000	000	000

21CH

Canal Función Valor Porcentaje/Configuración
1 Panorámica 000 ⇔ 255 0–100%
2	Panorámica fino	000 ⇔ 255	Control fino (16 bits)
3 Inclinación 000 ⇔ 255 0–100%
4	Inclinación fino	000 ⇔ 255	Control fino (16 bits)
5	Velocidad de pan/inclina	000 ⇔ 255	Rápido a lento
6 Atenuador 000 ⇔ 255 0–100%
7	Atenuador fino	000 ⇔ 255	Control fino (16 bits)
8 Estroboscopio		000 ⇔ 019	Apagado
		020 ⇔ 024	Encendido
		025 ⇔ 064	Estroboscopio, rápido a lento
		065 ⇔ 069	Encendido
		070 ⇔ 084	Encender rápidamente, apaga lentamente (rápido a lento)
		085 ⇔ 089	Encendido
		090 ⇔ 104	Encender lentamente, apaga rápidamente (rápido a lento)
		105 ⇔ 109	Encendido
		110 ⇔ 124	Estroboscopio aleatorio, rápido a lento
		125 ⇔ 129	Encendido
		130 ⇔ 144	Aleatorio: Encender rápidamente, apaga lentamente (rápido a lento)
		145 ⇔ 149	Encendido
		150 ⇔ 164	Aleatorio: Encender lentamente, apaga rápidamente (rápido a lento)
		165 ⇔ 169	Encendido
		170 ⇔ 184	Estroboscopio pulso, rápido a lento
		184 ⇔ 189	Encendido
		190 ⇔ 204	Estroboscopio pulso aleatorio, rápido a lento
		205 ⇔ 209	Encendido
		210 ⇔ 224	Encender lentamente, apaga lentamente (rápido a lento)
		225 ⇔ 229	Encendido
		230 ⇔ 244	Estroboscopio pulso, rápido a lento
		245 ⇔ 255	Encendido
9	Rojo	000 ⇔ 255	0–100%
10	Rojo fino	000 ⇔ 255	Control fino (16 bits)
11	Verde	000 ⇔ 255	0–100%
12	Verde fino	000 ⇔ 255	Control fino (16 bits)
13	Azul	000 ⇔ 255	0–100%
14	Azul fino	000 ⇔ 255	Control fino (16 bits)
15	Blanco	000 ⇔ 255	0–100%
16	Blanco fino	000 ⇔ 255	Control fino (16 bits)
17	Color	000 ⇔ 255	Vea la Table de colores
18	Zoom	000 ⇔ 255	0–100%
Canal	Función	Valor	Porcentaje/Configuración
19 Macros de movimiento		000 ⇔ 007	Sin función
		008 ⇔ 023	Macro de movimiento 1
		024 ⇔ 039	Macro de movimiento 2
		040 ⇔ 055	Macro de movimiento 3
		056 ⇔ 071	Macro de movimiento 4
		072 ⇔ 087	Macro de movimiento 5
		088 ⇔ 103	Macro de movimiento 6
		104 ⇔ 119	Macro de movimiento 7
		120 ⇔ 135	Macro de movimiento 8
		136 ⇔ 151	Macro de movimiento 9
		152 ⇔ 167	Macro de movimiento 10
		168 ⇔ 183	Macro de movimiento 11
		184 ⇔ 199	Macro de movimiento 12
		200 ⇔ 215	Macro de movimiento 13
		216 ⇔ 231	Macro de movimiento 14
		232 ⇔ 247	Macro de movimiento 15
		248 ⇔ 255	Macro de movimiento 16
20	Velocidad de macro de movimiento	000 ⇔ 255	Velocidad de macro de movimiento, rápido a lento
21	Control(5 segundos de retraso de activación)	000 ⇔ 009	Sin función
		010 ⇔ 014	Oscuro durante panorámica/inclinación
		015 ⇔ 049	Sin función
		050 ⇔ 054	Reiniciar panorámica
		055 ⇔ 059	Reiniciar inclinación
		060 ⇔ 064	Reiniciar zoom
		065 ⇔ 069	Sin función
		070 ⇔ 074	Reiniciar todos
		075 ⇔ 079	Sin función
		080 ⇔ 084	Movimiento panorámico y inclinación inversa
		085 ⇔ 089	Movimiento panorámico inversa
		090 ⇔ 094	Movimiento inclinación inversa
		095 ⇔ 099	Movimiento panorámico normal
		100 ⇔ 104	Movimiento inclinación normal
		105 ⇔ 109	Movimiento panorámico y inclinación normal
		110 ⇔ 119	Sin función
		120 ⇔ 124	Modo de ventilador ECO
		125 ⇔ 129	Velocidad de ventilador máxima
		130 ⇔ 134	Ventilador automático
		135 ⇔ 139	Atenuador rápido
		140 ⇔ 144	Atenuador suave
		145 ⇔ 149	Curva de atenuador lineal
		150 ⇔ 154	Curva de atenuador cuadrado
		155 ⇔ 159	Curva de atenuador cuadrado inversa
		160 ⇔ 164	Curva de atenuador curva-S
		165 ⇔ 169	Modo blanco encendido
		170 ⇔ 174	Modo blanco apagado
		175 ⇔ 255	Sin función

19CH

Canal Función Valor Porcentaje/Configuración
1 Panorámica 000 ⇔ 255 0–100%
2	Panorámica fino	000 ⇔ 255	Control fino (16 bits)
3 Inclinación 000 ⇔ 255 0–100%
4	Inclinación fino	000 ⇔ 255	Control fino (16 bits)
5	Velocidad de pan/inclina	000 ⇔ 255	Rápido a lento
6 Atenuador 000 ⇔ 255 0–100%
7	Atenuador fino	000 ⇔ 255	Control fino (16 bits)
8 Estroboscopio		000 ⇔ 019	Apagado
		020 ⇔ 024	Encendido
		025 ⇔ 064	Estroboscopio, rápido a lento
		065 ⇔ 069	Encendido
		070 ⇔ 084	Encender rápidamente, apaga lentamente (rápido a lento)
		085 ⇔ 089	Encendido
		090 ⇔ 104	Encender lentamente, apaga rápidamente (rápido a lento)
		105 ⇔ 109	Encendido
		110 ⇔ 124	Estroboscopio aleatorio, rápido a lento
		125 ⇔ 129	Encendido
		130 ⇔ 144	Aleatorio: Encender rápidamente, apaga lentamente (rápido a lento)
		145 ⇔ 149	Encendido
		150 ⇔ 164	Aleatorio: Encender lentamente, apaga rápidamente (rápido a lento)
		165 ⇔ 169	Encendido
		170 ⇔ 184	Estroboscopio pulso, rápido a lento
		184 ⇔ 189	Encendido
		190 ⇔ 204	Estroboscopio pulso aleatorio, rápido a lento
		205 ⇔ 209	Encendido
		210 ⇔ 224	Encender lentamente, apaga lentamente (rápido a lento)
		225 ⇔ 229	Encendido
		230 ⇔ 244	Estroboscopio pulso, rápido a lento
		245 ⇔ 255	Encendido
9	Rojo	000 ⇔ 255	0–100%
10	Rojo fino	000 ⇔ 255	Control fino (16 bits)
11	Verde	000 ⇔ 255	0–100%
12	Verde fino	000 ⇔ 255	Control fino (16 bits)
13	Azul	000 ⇔ 255	0–100%
14	Azul fino	000 ⇔ 255	Control fino (16 bits)
15	Blanco	000 ⇔ 255	0–100%
16	Blanco fino	000 ⇔ 255	Control fino (16 bits)
17	Color	000 ⇔ 255	Vea la Table de colores
18	Zoom	000 ⇔ 255	0–100%
Canal	Función	Valor	Porcentaje/Configuración
19	Control(5 segundos de retraso de activación)	000 ⇔ 009	Sin función
		010 ⇔ 014	Oscuro durante panorámica/inclinación
		015 ⇔ 049	Sin función
		050 ⇔ 054	Reiniciar panorámica
		055 ⇔ 059	Reiniciar inclinación
		060 ⇔ 064	Reiniciar zoom
		065 ⇔ 069	Sin función
		070 ⇔ 074	Reiniciar todos
		075 ⇔ 079	Sin función
		080 ⇔ 084	Movimiento panorámico y inclinación inversa
		085 ⇔ 089	Movimiento panorámico inversa
		090 ⇔ 094	Movimiento inclinación inversa
		095 ⇔ 099	Movimiento panorámico normal
		100 ⇔ 104	Movimiento inclinación normal
		105 ⇔ 109	Movimiento panorámico y inclinación normal
		110 ⇔ 119	Sin función
		120 ⇔ 124	Modo de ventilador ECO
		125 ⇔ 129	Velocidad de ventilador máxima
		130 ⇔ 134	Ventilador automático
		135 ⇔ 139	Atenuador rápido
		140 ⇔ 144	Atenuador suave
		145 ⇔ 149	Curva de atenuador lineal
		150 ⇔ 154	Curva de atenuador cuadrado
		155 ⇔ 159	Curva de atenuador cuadrado inversa
		160 ⇔ 164	Curva de atenuador curva-S
		165 ⇔ 169	Modo blanco encendido
		170 ⇔ 174	Modo blanco apagado
		175 ⇔ 255	Sin función

15CH

Canal Función Valor Porcentaje/Configuración
1 Panorámica 000 ⇔ 255 0–100%
2	Panorámica fino	000 ⇔ 255	Control fino (16 bits)
3 Inclinación 000 ⇔ 255 0–100%
4	Inclinación fino	000 ⇔ 255	Control fino (16 bits)
5	Velocidad de pan/inclina	000 ⇔ 255	Rápido a lento
6 Atenuador 000 ⇔ 255 0–100%
7	Atenuador fino	000 ⇔ 255	Control fino (16 bits)
8 Estroboscopio		000 ⇔ 019	Apagado
		020 ⇔ 024	Encendido
		025 ⇔ 064	Estroboscopio, rápido a lento
		065 ⇔ 069	Encendido
		070 ⇔ 084	Encender rápidamente, apaga lentamente (rápido a lento)
		085 ⇔ 089	Encendido
		090 ⇔ 104	Encender lentamente, apaga rápidamente (rápido a lento)
		105 ⇔ 109	Encendido
		110 ⇔ 124	Estroboscopio aleatorio, rápido a lento
		125 ⇔ 129	Encendido
		130 ⇔ 144	Aleatorio: Encender rápidamente, apaga lentamente (rápido a lento)
		145 ⇔ 149	Encendido
		150 ⇔ 164	Aleatorio: Encender lentamente, apaga rápidamente (rápido a lento)
		165 ⇔ 169	Encendido
		170 ⇔ 184	Estroboscopio pulso, rápido a lento
		184 ⇔ 189	Encendido
		190 ⇔ 204	Estroboscopio pulso aleatorio, rápido a lento
		205 ⇔ 209	Encendido
		210 ⇔ 224	Encender lentamente, apaga lentamente (rápido a lento)
		225 ⇔ 229	Encendido
		230 ⇔ 244	Estroboscopio pulso, rápido a lento
		245 ⇔ 255	Encendido
9	Rojo	000 ⇔ 255	0–100%
10	Verde	000 ⇔ 255	0–100%
11	Azul	000 ⇔ 255	0–100%
12	Blanco	000 ⇔ 255	0–100%
13	Color	000 ⇔ 255	Vea la Table de colores
14	Zoom	000 ⇔ 255	0–100%
Canal	Función	Valor	Porcentaje/Configuración
15	Control(5 segundos de retraso de activación)	000 ⇔ 009	Sin función
		010 ⇔ 014	Oscuro durante panorámica/inclinación
		015 ⇔ 049	Sin función
		050 ⇔ 054	Reiniciar panorámica
		055 ⇔ 059	Reiniciar inclinación
		060 ⇔ 064	Reiniciar zoom
		065 ⇔ 069	Sin función
		070 ⇔ 074	Reiniciar todos
		075 ⇔ 079	Sin función
		080 ⇔ 084	Movimiento panorámico y inclinación inversa
		085 ⇔ 089	Movimiento panorámico inversa
		090 ⇔ 094	Movimiento inclinación inversa
		095 ⇔ 099	Movimiento panorámico normal
		100 ⇔ 104	Movimiento inclinación normal
		105 ⇔ 109	Movimiento panorámico y inclinación normal
		110 ⇔ 119	Sin función
		120 ⇔ 124	Modo de ventilador ECO
		125 ⇔ 129	Velocidad de ventilador máxima
		130 ⇔ 134	Ventilador automático
		135 ⇔ 139	Atenuador rápido
		140 ⇔ 144	Atenuador suave
		145 ⇔ 149	Curva de atenuador lineal
		150 ⇔ 154	Curva de atenuador cuadrado
		155 ⇔ 159	Curva de atenuador cuadrado inversa
		160 ⇔ 164	Curva de atenuador curva-S
		165 ⇔ 169	Modo blanco encendido
		170 ⇔ 174	Modo blanco apagado
		175 ⇔ 255	Sin función

14CH

Canal Función Valor Porcentaje/Configuración
1 Panorámica 000 ⇔ 255 0–100%
2	Panorámica fino	000 ⇔ 255	Control fino (16 bits)
3 Inclinación 000 ⇔ 255 0–100%
4	Inclinación fino	000 ⇔ 255	Control fino (16 bits)
5	Velocidad de pan/inclina	000 ⇔ 255	Rápido a lento
6 Atenuador 000 ⇔ 255 0–100%
7 Estroboscopio	boscopio	000 ⇔ 019	Apagado
		020 ⇔ 024	Encendido
		025 ⇔ 064	Estroboscopio, rápido a lento
		065 ⇔ 069	Encendido
		070 ⇔ 084	Encender rápidamente, apaga lentamente (rápido a lento)
		085 ⇔ 089	Encendido
		090 ⇔ 104	Encender lentamente, apaga rápidamente (rápido a lento)
		105 ⇔ 109	Encendido
		110 ⇔ 124	Estroboscopio aleatorio, rápido a lento
		125 ⇔ 129	Encendido
		130 ⇔ 144	Aleatorio: Encender rápidamente, apaga lentamente (rápido a lento)
		145 ⇔ 149	Encendido
		150 ⇔ 164	Aleatorio: Encender lentamente, apaga rápidamente (rápido a lento)
		165 ⇔ 169	Encendido
		170 ⇔ 184	Estroboscopio pulso, rápido a lento
		184 ⇔ 189	Encendido
		190 ⇔ 204	Estroboscopio pulso aleatorio, rápido a lento
		205 ⇔ 209	Encendido
		210 ⇔ 224	Encender lentamente, apaga lentamente (rápido a lento)
		225 ⇔ 229	Encendido
		230 ⇔ 244	Estroboscopio pulso, rápido a lento
		245 ⇔ 255	Encendido
8	Rojo	000 ⇔ 255	0–100%
9	Verde	000 ⇔ 255	0–100%
10	Azul	000 ⇔ 255	0–100%
11	Blanco	000 ⇔ 255	0–100%
12	Color	000 ⇔ 255	Vea la Table de colores
13	Zoom	000 ⇔ 255	0–100%
Canal	Función	Valor	Porcentaje/Configuración
14	Control(5 segundos de retraso de activación)	000 ⇔ 009	Sin función
		010 ⇔ 014	Oscuro durante panorámica/inclinación
		015 ⇔ 049	Sin función
		050 ⇔ 054	Reiniciar panorámica
		055 ⇔ 059	Reiniciar inclinación
		060 ⇔ 064	Reiniciar zoom
		065 ⇔ 069	Sin función
		070 ⇔ 074	Reiniciar todos
		075 ⇔ 079	Sin función
		080 ⇔ 084	Movimiento panorámico y inclinación inversa
		085 ⇔ 089	Movimiento panorámico inversa
		090 ⇔ 094	Movimiento inclinación inversa
		095 ⇔ 099	Movimiento panorámico normal
		100 ⇔ 104	Movimiento inclinación normal
		105 ⇔ 109	Movimiento panorámico y inclinación normal
		110 ⇔ 119	Sin función
		120 ⇔ 124	Modo de ventilador ECO
		125 ⇔ 129	Velocidad de ventilador máxima
		130 ⇔ 134	Ventilador automático
		135 ⇔ 139	Atenuador rápido
		140 ⇔ 144	Atenuador suave
		145 ⇔ 149	Curva de atenuador lineal
		150 ⇔ 154	Curva de atenuador cuadrado
		155 ⇔ 159	Curva de atenuador cuadrado inversa
		160 ⇔ 164	Curva de atenuador curva-S
		165 ⇔ 169	Modo blanco encendido
		170 ⇔ 174	Modo blanco apagado
		175 ⇔ 255	Sin función

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]
