Producttype	Professionele LED-lamp met beweegbare kop
Lichtbron	LED RGBW (rood, groen, blauw, wit)
DMX-persoonlijkheden	14 kanalen, 15 kanalen, 19 kanalen, 21 kanalen
Pan-hoek	540°, 360° of 180° (instelbaar)
Tilt-hoek	230°, 180° of 90° (instelbaar)
Zoom	Gemotoriseerd, continu instelbaar van 0% tot 100%
Dimmer	Vloeiend of snel, met selecteerbare curven (lineair, kwadratisch, S-vorm)
Stroboscoop	Meerdere effecten: klassieke stroboscoop, willekeurig, pulsaties, enz.
Voeding	100-240 VAC, 50/60 Hz (universele voeding)
Max. elektrische ketening	7 eenheden bij 100 V, 9 bij 120 V, 16 bij 208 V, 18 bij 230 V, 19 bij 240 V
Beschermingsgraad	IP20 (alleen voor binnengebruik)
Max. omgevingstemperatuur	45 °C (113 °F)
Veiligheidsafstand	Niet rechtstreeks in de straal kijken op minder dan 3,5 m (11,5 ft)
Montage	Omega-bevestiging met borgbout, veiligheidskabel verplicht
Ventilatie	Ventilator met standen Auto, ECO (stil) en Full
Zekering	Vervangbaar (type en stroomsterkte gespecificeerd in de handleiding)
DMX-aansluiting	XLR 3- of 5-polig, RDM-protocol ondersteund
Beeldscherm	LCD-scherm met rotatiefunctie (Screen Rev)
Onderhoud	Reinig de lenzen met een zachte doek en geschikte reiniger
Garantie	Beperkte garantie, onder voorwaarden (zie handleiding)

Veelgestelde vragen - Rogue R1X Wash Chauvet

Hoe stel ik het DMX-startadres in op de Chauvet Rogue R1X Wash?

Ga naar het hoofdmenu, selecteer 'Address', gebruik de pijltjestoetsen om het adres tussen 001 en 512 te kiezen. Bevestig met de 'Enter'-knop (DMX-adres).

Welke DMX-modi zijn beschikbaar en hoe selecteer ik ze?

De Rogue R1X Wash biedt 4 persoonlijkheden: 14CH, 15CH, 19CH en 21CH. Kies in het menu 'Run Mode' voor 'DMX' en vervolgens de gewenste persoonlijkheid. De 21CH-modus biedt de meest complete controle met bewegingsmacro's (DMX-persoonlijkheden).

Hoe voer ik een automatische test van de projector uit?

Ga in het hoofdmenu naar 'Run Mode' en selecteer 'Auto Test'. Het apparaat voert automatisch een testreeks van al zijn functies uit (automatische test).

Wat te doen als de projector niet meer reageert op DMX-commando's?

Controleer eerst de DMX-bedrading en het startadres. Zorg ervoor dat de console gegevens verzendt. Als het probleem aanhoudt, probeer dan een fabrieksreset via het menu 'Factory Set'.

Hoe reinig ik de lenzen van de Rogue R1X Wash?

Koppel het apparaat los. Gebruik een zachte, pluisvrije doek licht bevochtigd met een reiniger voor optisch glas. Breng nooit vloeistof rechtstreeks op de lens aan (lensonderhoud).

Wat is het maximale aantal apparaten dat ik elektrisch kan koppelen?

Dat hangt af van de spanning: tot 7 eenheden bij 100 V, 9 bij 120 V, 16 bij 208 V, 18 bij 230 V en 19 bij 240 V. Overschrijd deze limieten nooit om overbelasting te voorkomen (elektrische ketening).

Hoe vervang ik de zekering van de projector?

Koppel de stroom los. Gebruik een platte schroevendraaier om het deksel van de zekeringhouder los te schroeven. Verwijder de defecte zekering en vervang deze door een identieke (zelfde type en stroomsterkte). Schroef het deksel weer vast (zekering vervangen).

De ventilator maakt te veel lawaai, hoe maak ik hem stiller?

Stel in het menu 'Setup' de optie 'Fans' in op 'ECO'. Deze stand geeft prioriteit aan stilte terwijl de snelheid wordt aangepast aan de temperatuur. U kunt ook 'Auto' selecteren voor automatisch beheer (ventilatorstand ECO).

Hoe keer ik de draairichting van Pan of Tilt om?

Ga in het menu 'Setup' naar 'Pan Reverse' of 'Tilt Reverse' en stel in op 'ON' om de richting om te keren. Dit is handig als de projector ondersteboven is gemonteerd (pan/tilt-omkering).

Wat te doen als het beeldscherm is omgekeerd?

Selecteer in het menu 'Setup' de optie 'Screen Rev' en stel in op 'ON' om het scherm 180° te draaien, of 'OFF' voor normale weergave (schermrotatie).

GEBRUIKSAANWIJZING Rogue R1X Wash Chauvet

Over deze handleiding

De Rogue R1X Wash Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN. Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 3,5 m (11,5 voet) voorkomen wordt.
• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 20 cm (8 inch) van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de montagebeugels of de hendels om dit product te dragen. Draag het product niet aan de bewegende kop.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C (113 °F). Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

- Rogue R1X Wash met verblindingsscherm

• N e ^® powerCON ^® ilP65 stroomsnoer

• Omegabeugel met bevestigingsapparatuur
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

Het is mogelijk tot maximaal 7 Rogue R1X Wash-producten koppelen aan 100 V, 9 producten aan 120 V, 16 producten aan 208 V, 18 producten aan 230 V of 19 producten aan 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Rogue R1X Wash kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Rogue R1X Wash gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 14CH, 15CH, 19CH en 21CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Rogue R1X Wash ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

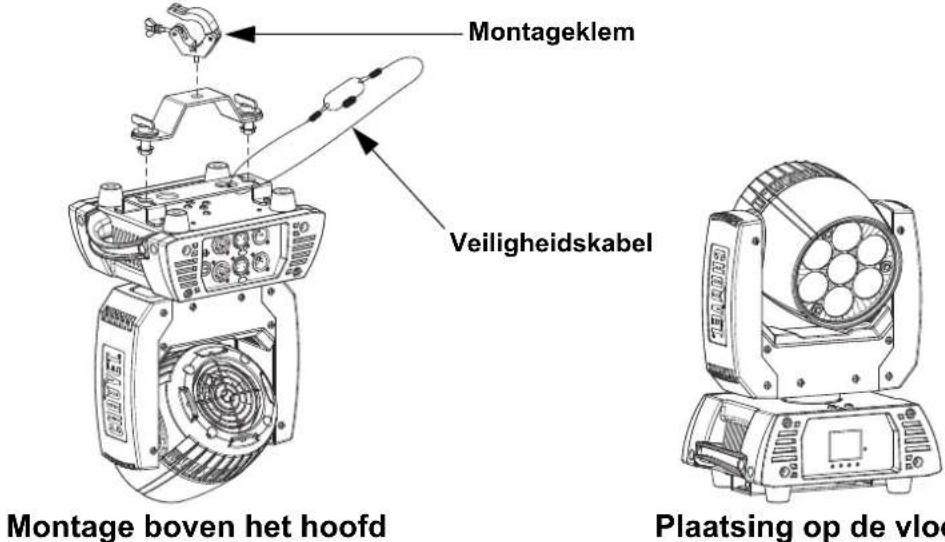

Montagediagram van het product

Als slechts één montageklem wordt gebruikt, moet een klem met een borgbout gebruikt worden, om onopzettelijk loskomen te vermijden.

Beschrijving bedieningspaneel

Toet Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Raadpleeg de productpagina van Rogue R1X Wash op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
Address 001-512 Stelt het startadres in
Run Mode	DMX	14CH		Selecteert de DMX-persoonlijkheid
		15CH
		19CH
		21CH
	Auto Test Test alle functies automatisch
	Manual Test	Pan	000-255	Test en regel alle instellingen handmatig via het bedieningspaneel
		Tilt
		Dimmer
		Shutter
		Red
		Green
		Blue
		White
		Zoom
Setup	Pan Reverse	OFF Normale zwenkbediening
		ON Omgekeerde zwenkbediening
	Tilt Reverse	OFF Normale kantelbediening
		ON Omgekeerde kantelbediening
	Pan Angle	540		540° pan range
		360		360° pan range
		180		180° pan range
	Tilt Angle	230		230° tilt range
		180		180° tilt range
		90		90° tilt range
	Fans	Auto		Ventilatorsnelheid in overeenstemming met de producttemperatuur
		ECO		Stille modus
		Full		Ventilatorsnelheid op hoog ingesteld
	Display	OFF Beeldscherm zal uitschakelen
		ON Beeldscherm blijft aan
	Screen Rev	OFF Display in normale oriëntatie
		ON Display in ondersteboven oriëntatie
	Dimmer Curve	Linear		Stelt de dimcurve in
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Soepele dimmersnelheid
		Fast		Snelle dimmersnelheid
	PWM Option	600Hz		Selecteert de PWM-uitgangsfrequentie
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz

Hoofdniveau	Programmeerniveaus				Beschrijving
Setup (cont.)	LED R POWER	050-100 Stelt de rode LED-stroom in
	LED G POWER	050-100 Stelt de groene LED-stroom in
	LED B POWER	050-100 Stelt de blauwe LED-stroom in
	LED W POWER	050-100 Stelt de witte LED-stroom in
	White Mode	On Kalibreert wit tot 7500K
		Off Gebruikt maximale uitvoerwaarden
		Custom	RED	000-255	Stelt de maximum waarde van de rode LED in
			GREEN		Stelt de maximum waarde van de groene LED in
			BLUE		Stelt de maximum waarde van de blauwe LED in
			WHITE		Stelt de maximum waarde van de witte LED in
	Color Calibration	Off Gebruikt de maximal uitvoerwaarden
		On Gebruikt standaard witte instelling
		Custom	RED	100-255	Stelt de maximum waarde van de rode LED in
			GREEN		Stelt de maximum waarde van de groene LED in
			BLUE		Stelt de maximum waarde van de blauwe LED in
	Reset Function	Pan/Tilt	NO		Reset individuele functies of alle functies vanaf het opstarten
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Set Reset naar standaard fabrieksinstellingen
Sys Info	Fixture Information	Ver V_ Toont de firmwareversie
		Running Mode __ Toont de huidige bedrijfsmodus
		DMX Address __ Toont het huidige startadres
		Temperature __			Toont de huidige temperatuur in °C
		Fixture Time __			Toont het aantal uren dat het product is ingeschakeld
		UID: ____			Toont de product-UID

DMX-waarden
Kleurenkaart

DMX-waarde	Percentage/instelling Rode waarde		Groene waarde	Blauwe waarde	Witwaarde
000 ⇔ 004	Geen functie	000	000	000	000
005 ⇔ 009	Kleur 1	000	000	000	255
010 ⇔ 014	Kleur 2	255	235	052	000
015 ⇔ 019	Kleur 3	214	134	048	000
020 ⇔ 024	Kleur 4	255	000	044	000
025 ⇔ 029	Kleur 5	255	059	113	000
030 ⇔ 034	Kleur 6	255	138	219	000
035 ⇔ 039	Kleur 7	226	175	226	000
040 ⇔ 044	Kleur 8	040	001	255	000
045 ⇔ 049	Kleur 9	000	000	255	000
050 ⇔ 054	Kleur 10	000	078	255	000
055 ⇔ 059	Kleur 11	000	199	255	000
060 ⇔ 064	Kleur 12	000	255	234	000
065 ⇔ 069	Kleur 13	149	246	255	000
070 ⇔ 074	Kleur 14	137	255	227	000
075 ⇔ 079	Kleur 15	213	220	222	000
080 ⇔ 084	Kleur 16	219	232	175	000
085 ⇔ 089	Kleur 17	205	255	199	000
090 ⇔ 094	Kleur 18	115	255	165	000
095 ⇔ 099	Kleur 19	006	255	143	000
100 ⇔ 104	Kleur 20	000	255	094	000
105 ⇔ 109	Kleur 21	029	255	000	000
110 ⇔ 114	Kleur 22	032	223	000	000
115 ⇔ 119	Kleur 23	075	255	000	000
120 ⇔ 124	Kleur 24	080	232	000	000
125 ⇔ 129	Kleur 25	108	226	000	000
130 ⇔ 134	Kleur 26	145	194	000	000
135 ⇔ 139	Kleur 27	210	255	000	000
140 ⇔ 144	Kleur 28	225	232	000	000
145 ⇔ 149	Kleur 29	023	215	000	000
150 ⇔ 154	Kleur 30	247	214	000	000
155 ⇔ 159	Kleur 31	255	163	000	000
160 ⇔ 164	Kleur 32	255	152	000	000
165 ⇔ 169	Kleur 33	255	108	000	000
170 ⇔ 174	Kleur 34	255	255	255	255
175 ⇔ 179	Geen functie	000	000	000	000
180 ⇔ 201	Kleurwijziging, snel tot langzaam	Verschillende	Verschillende	Verschillende	Verschillende
202 ⇔ 207	Houden	Verschillende	Verschillende	Verschillende	Verschillende
208 ⇔ 229	Omgekeerde kleurwijziging, snel tot langzaam	Verschillende	Verschillende	Verschillende	Verschillende
230 ⇔ 234	Geen functie 000 000 000 000
235 ⇔ 249	Ogenblikkelijk kleurverandering, snel tot langzaam	Verschillende	Verschillende	Verschillende	Verschillende
250 ⇔ 255	Geen functie	000	000	000	000

21CH

Kanaal Functie Waarde Percentage/instelling
1	Z w e n	k e n	000 ⇔ 255 0–100%
2	Fijn zwenken	000 ⇔ 255	Fijne controle (16-bits)
3	K a n t	e l	e n	000 ⇔ 255 0–100%
4	Fijn kantelen	000 ⇔ 255	Fijne controle (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇔ 255	Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7	Fijne dimmer	000 ⇔ 255	Fijne controle (16-bits)
8 Stroboscoop		000 ⇔ 019	Uit
		020 ⇔ 024	Aan
		025 ⇔ 064	Stroboscoop, snel tot langzaam
		065 ⇔ 069	Aan
		070 ⇔ 084	Snel inschakelen, langzaam uitschakelen
		085 ⇔ 089	Aan
		090 ⇔ 104	Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
		105 ⇔ 109	Aan
		110 ⇔ 124	Willekeurig stroboscoop, snel tot langzaam
		125 ⇔ 129	Aan
		130 ⇔ 144	Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
		145 ⇔ 149	Aan
		150 ⇔ 164	Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
		165 ⇔ 169	Aan
		170 ⇔ 184	Puls stroboscoop, snel tot langzaam
		184 ⇔ 189	Aan
		190 ⇔ 204	Willekeurig puls stroboscoop, snel tot langzaam
		205 ⇔ 209	Aan
		210 ⇔ 224	Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
		225 ⇔ 229	Aan
		230 ⇔ 244	Puls stroboscoop, snel tot langzaam
		245 ⇔ 255	Aan
9	Rood	000 ⇔ 255	0–100%
10	Fijn rood	000 ⇔ 255	Fijne controle (16-bits)
11	Groen	000 ⇔ 255	0–100%
12	Fijn Groen	000 ⇔ 255	Fijne controle (16-bits)
13	Blauw	000 ⇔ 255	0–100%
14	Fijn Blauw	000 ⇔ 255	Fijne controle (16-bits)
15	Wit	000 ⇔ 255	0–100%
16	Fijn Wit	000 ⇔ 255	Fijne controle (16-bits)
17	Kleur	000 ⇔ 255	Zie de Kleurenkaart
18	Zoom	000 ⇔ 255	0–100%

Kanaal Functie Waarde Percentage/instelling
19 Bewegingsmacro's		000 ⇔ 007	Geen functie
		008 ⇔ 023	Bewegingsmacro 1
		024 ⇔ 039	Bewegingsmacro 2
		040 ⇔ 055	Bewegingsmacro 3
		056 ⇔ 071	Bewegingsmacro 4
		072 ⇔ 087	Bewegingsmacro 5
		088 ⇔ 103	Bewegingsmacro 6
		104 ⇔ 119	Bewegingsmacro 7
		120 ⇔ 135	Bewegingsmacro 8
		136 ⇔ 151	Bewegingsmacro 9
		152 ⇔ 167	Bewegingsmacro 10
		168 ⇔ 183	Bewegingsmacro 11
		184 ⇔ 199	Bewegingsmacro 12
		200 ⇔ 215	Bewegingsmacro 13
		216 ⇔ 231	Bewegingsmacro 14
		232 ⇔ 247	Bewegingsmacro 15
		248 ⇔ 255	Bewegingsmacro 16
20	Macrosnelheid	000 ⇔ 255	Bewegingsmacrosnelheid, snel tot langzaam
21	Regeling(5 seconden activeringsvertraging)	000 ⇔ 009	Geen functie
		010 ⇔ 014	Zwenk-/kantelverduistering
		015 ⇔ 049	Geen functie
		050 ⇔ 054	Zwenk-reset
		055 ⇔ 059	Kantel-reset
		060 ⇔ 064	Zoom-reset
		065 ⇔ 069	Geen functie
		070 ⇔ 074	Alles-reset
		075 ⇔ 079	Geen functie
		080 ⇔ 084	Omgekeerde zwenk- en kantelbediening
		085 ⇔ 089	Omgekeerde zwenkbediening
		090 ⇔ 094	Omgekeerde kantelbediening
		095 ⇔ 099	Normale zwenkbediening
		100 ⇔ 104	Normale kantelbediening
		105 ⇔ 109	Normale zwenk- en kantelbediening
		110 ⇔ 119	Geen functie
		120 ⇔ 124	Ventileer ECO-modus
		125 ⇔ 129	Ventilator volle snelheid
		130 ⇔ 134	Ventilator automatische snelheid
		135 ⇔ 139	Snelle dimmer
		140 ⇔ 144	Soepele dimmer
		145 ⇔ 149	Lineaire dimcurve
		150 ⇔ 154	Vierkant dimcurve
		155 ⇔ 159	Omgekeerde vierkante dimcurve
		160 ⇔ 164	S-curve dimcurve
		165 ⇔ 169	Witte modus aan
		170 ⇔ 174	Witmodus uitgeschakeld
		175 ⇔ 255	Geen functie

19CH

Kanaal Functie Waarde Percentage/instelling
1	Z w e n	k e n	000 ⇔ 255 0–100%
2	Fijn zwenken	000 ⇔ 255	Fijne controle (16-bits)
3	K a n t	e l	e n	000 ⇔ 255 0–100%
4	Fijn kantelen	000 ⇔ 255	Fijne controle (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇔ 255	Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7	Fijne dimmer	000 ⇔ 255	Fijne controle (16-bits)
8 Stroboscoop		000 ⇔ 019	Uit
		020 ⇔ 024	Aan
		025 ⇔ 064	Stroboscoop, snel tot langzaam
		065 ⇔ 069	Aan
		070 ⇔ 084	Snel inschakelen, langzaam uitschakelen
		085 ⇔ 089	Aan
		090 ⇔ 104	Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
		105 ⇔ 109	Aan
		110 ⇔ 124	Willekeurig stroboscoop, snel tot langzaam
		125 ⇔ 129	Aan
		130 ⇔ 144	Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
		145 ⇔ 149	Aan
		150 ⇔ 164	Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
		165 ⇔ 169	Aan
		170 ⇔ 184	Puls stroboscoop, snel tot langzaam
		184 ⇔ 189	Aan
		190 ⇔ 204	Willekeurig puls stroboscoop, snel tot langzaam
		205 ⇔ 209	Aan
		210 ⇔ 224	Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
		225 ⇔ 229	Aan
		230 ⇔ 244	Puls stroboscoop, snel tot langzaam
		245 ⇔ 255	Aan
9	Rood	000 ⇔ 255	0–100%
10	Fijn rood	000 ⇔ 255	Fijne controle (16-bits)
11	Groen	000 ⇔ 255	0–100%
12	Fijn Groen	000 ⇔ 255	Fijne controle (16-bits)
13	Blauw	000 ⇔ 255	0–100%
14	Fijn Blauw	000 ⇔ 255	Fijne controle (16-bits)
15	Wit	000 ⇔ 255	0–100%
16	Fijn Wit	000 ⇔ 255	Fijne controle (16-bits)
17	Kleur	000 ⇔ 255	Zie de Kleurenkaart
18	Zoom	000 ⇔ 255	0–100%

Kanaal Functie Waarde Percentage/instelling
19	Regeling(5 seconden activeringsvertraging)	000 ⇔ 009 Geen functie010 ⇔ 014 Zwenk-/kantelverduistering015 ⇔ 049 Geen functie050 ⇔ 054 Zwenk-reset055 ⇔ 059 Kantel-reset060 ⇔ 064 Zoom-reset065 ⇔ 069 Geen functie070 ⇔ 074 Alles-reset075 ⇔ 079 Geen functie080 ⇔ 084 Omgekeerde zwenk- en kantelbediening085 ⇔ 089 Omgekeerde zwenkbediening090 ⇔ 094 Omgekeerde kantelbediening095 ⇔ 099 Normale zwenkbediening100 ⇔ 104 Normale kantelbediening105 ⇔ 109 Normale zwenk- en kantelbediening110 ⇔ 119 Geen functie120 ⇔ 124 Ventileer ECO-modus125 ⇔ 129 Ventilator volle snelheid130 ⇔ 134 Ventilator automatische snelheid135 ⇔ 139 Snelle dimmer140 ⇔ 144 Soepele dimmer145 ⇔ 149 Lineaire dimcurve150 ⇔ 154 Vierkant dimcurve155 ⇔ 159 Omgekeerde vierkante dimcurve160 ⇔ 164 S-curve dimcurve165 ⇔ 169 Witte modus aan170 ⇔ 174 Witmodus uitgeschakeld175 ⇔ 255 Geen functie

15CH

Kanaal Functie Waarde Percentage/instelling
1	Z w e n	k e n	000 ⇔ 255 0–100%
2	Fijn zwenken	000 ⇔ 255	Fijne controle (16-bits)
3	K a n t	e l	e n	000 ⇔ 255 0–100%
4	Fijn kantelen	000 ⇔ 255	Fijne controle (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇔ 255	Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7	Fijne dimmer	000 ⇔ 255	Fijne controle (16-bits)
8 Stroboscoop		000 ⇔ 019	Uit
		020 ⇔ 024	Aan
		025 ⇔ 064	Stroboscoop, snel tot langzaam
		065 ⇔ 069	Aan
		070 ⇔ 084	Snel inschakelen, langzaam uitschakelen
		085 ⇔ 089	Aan
		090 ⇔ 104	Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
		105 ⇔ 109	Aan
		110 ⇔ 124	Willekeurig stroboscoop, snel tot langzaam
		125 ⇔ 129	Aan
		130 ⇔ 144	Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
		145 ⇔ 149	Aan
		150 ⇔ 164	Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
		165 ⇔ 169	Aan
		170 ⇔ 184	Puls stroboscoop, snel tot langzaam
		184 ⇔ 189	Aan
		190 ⇔ 204	Willekeurig puls stroboscoop, snel tot langzaam
		205 ⇔ 209	Aan
		210 ⇔ 224	Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
		225 ⇔ 229	Aan
		230 ⇔ 244	Puls stroboscoop, snel tot langzaam
		245 ⇔ 255	Aan
9	Rood	000 ⇔ 255	0–100%
10	Groen	000 ⇔ 255	0–100%
11	Blauw	000 ⇔ 255	0–100%
12	Wit	000 ⇔ 255	0–100%
13	Kleur	000 ⇔ 255	Zie de Kleurenkaart
14	Zoom	000 ⇔ 255	0–100%

Kanaal Functie Waarde Percentage/instelling
15	Regeling(5 seconden activeringsvertraging)	000 ⇔ 009 Geen functie010 ⇔ 014 Zwenk-/kantelverduistering015 ⇔ 049 Geen functie050 ⇔ 054 Zwenk-reset055 ⇔ 059 Kantel-reset060 ⇔ 064 Zoom-reset065 ⇔ 069 Geen functie070 ⇔ 074 Alles-reset075 ⇔ 079 Geen functie080 ⇔ 084 Omgekeerde zwenk- en kantelbediening085 ⇔ 089 Omgekeerde zwenkbediening090 ⇔ 094 Omgekeerde kantelbediening095 ⇔ 099 Normale zwenkbediening100 ⇔ 104 Normale kantelbediening105 ⇔ 109 Normale zwenk- en kantelbediening110 ⇔ 119 Geen functie120 ⇔ 124 Ventileer ECO-modus125 ⇔ 129 Ventilator volle snelheid130 ⇔ 134 Ventilator automatische snelheid135 ⇔ 139 Snelle dimmer140 ⇔ 144 Soepele dimmer145 ⇔ 149 Lineaire dimcurve150 ⇔ 154 Vierkant dimcurve155 ⇔ 159 Omgekeerde vierkante dimcurve160 ⇔ 164 S-curve dimcurve165 ⇔ 169 Witte modus aan170 ⇔ 174 Witmodus uitgeschakeld175 ⇔ 255 Geen functie

14CH

Kanaal Functie Waarde Percentage/instelling
1	Z w e n	k e n	000 ⇔ 255 0–100%
2	Fijn zwenken	000 ⇔ 255	Fijne controle (16-bits)
3	K a n t	e l	e n	000 ⇔ 255 0–100%
4	Fijn kantelen	000 ⇔ 255	Fijne controle (16-bits)
5	Zwenk-/kantelsnelheid	000 ⇔ 255	Snel tot langzaam
6 Dimmer 000 ⇔ 255 0–100%
7 Stroboscoop		000 ⇔ 019	Uit
		020 ⇔ 024	Aan
		025 ⇔ 064	Stroboscoop, snel tot langzaam
		065 ⇔ 069	Aan
		070 ⇔ 084	Snel inschakelen, langzaam uitschakelen
		085 ⇔ 089	Aan
		090 ⇔ 104	Langzaam inschakelen, snel uitschakelen (snel tot langzaam)
		105 ⇔ 109	Aan
		110 ⇔ 124	Willekeurig stroboscoop, snel tot langzaam
		125 ⇔ 129	Aan
		130 ⇔ 144	Willekeurig: snel inschakelen, langzaam uitschakelen (snel tot langzaam)
		145 ⇔ 149	Aan
		150 ⇔ 164	Willekeurig: langzaam inschakelen, snel uitschakelen (snel tot langzaam)
		165 ⇔ 169	Aan
		170 ⇔ 184	Puls stroboscoop, snel tot langzaam
		184 ⇔ 189	Aan
		190 ⇔ 204	Willekeurig puls stroboscoop, snel tot langzaam
		205 ⇔ 209	Aan
		210 ⇔ 224	Langzaam inschakelen, langzaam uitschakelen (snel tot langzaam)
		225 ⇔ 229	Aan
		230 ⇔ 244	Puls stroboscoop, snel tot langzaam
		245 ⇔ 255	Aan
8	Rood	000 ⇔ 255	0–100%
9	Groen	000 ⇔ 255	0–100%
10	Blauw	000 ⇔ 255	0–100%
11	Wit	000 ⇔ 255	0–100%
12	Kleur	000 ⇔ 255	Zie de Kleurenkaart
13	Zoom	000 ⇔ 255	0–100%

Kanaal Functie Waarde Percentage/instelling
14	Regeling(5 seconden activeringsvertraging)	000 ⇔ 009 Geen functie010 ⇔ 014 Zwenk-/kantelverduistering015 ⇔ 049 Geen functie050 ⇔ 054 Zwenk-reset055 ⇔ 059 Kantel-reset060 ⇔ 064 Zoom-reset065 ⇔ 069 Geen functie070 ⇔ 074 Alles-reset075 ⇔ 079 Geen functie080 ⇔ 084 Omgekeerde zwenk- en kantelbediening085 ⇔ 089 Omgekeerde zwenkbediening090 ⇔ 094 Omgekeerde kantelbediening095 ⇔ 099 Normale zwenkbediening100 ⇔ 104 Normale kantelbediening105 ⇔ 109 Normale zwenk- en kantelbediening110 ⇔ 119 Geen functie120 ⇔ 124 Ventileer ECO-modus125 ⇔ 129 Ventilator volle snelheid130 ⇔ 134 Ventilator automatische snelheid135 ⇔ 139 Snelle dimmer140 ⇔ 144 Soepele dimmer145 ⇔ 149 Lineaire dimcurve150 ⇔ 154 Vierkant dimcurve155 ⇔ 159 Omgekeerde vierkante dimcurve160 ⇔ 164 S-curve dimcurve165 ⇔ 169 Witte modus aan170 ⇔ 174 Witmodus uitgeschakeld175 ⇔ 255 Geen functie

Contact Us
