Produkttyp	Professionelle LED-Bewegungskopfleuchte
Lichtquelle	LED RGBW (rot, grün, blau, weiß)
DMX-Persönlichkeiten	14 Kanäle, 15 Kanäle, 19 Kanäle, 21 Kanäle
Schwenkbereich	540°, 360° oder 180° (konfigurierbar)
Neigungsbereich	230°, 180° oder 90° (konfigurierbar)
Zoom	Motorisiert, stufenlose Einstellung von 0 bis 100%
Dimmen	Sanft oder schnell, mit wählbaren Kurven (linear, quadratisch, S-förmig)
Stroboskop	Mehrfache Effekte: klassisch, zufällig, Pulsation usw.
Stromversorgung	100-240 V AC, 50/60 Hz (universelle Stromversorgung)
Max. elektrische Verkettung	7 Einheiten bei 100 V, 9 bei 120 V, 16 bei 208 V, 18 bei 230 V, 19 bei 240 V
Schutzart	IP20 (nur für Innenräume)
Maximale Umgebungstemperatur	45 °C (113 °F)
Sicherheitsabstand	Nicht in geringerem Abstand als 3,5 m (11,5 ft) direkt ansehen
Montage	Omega-Halterung mit unverlierbarer Schraube, Sicherungsseil erforderlich
Belüftung	Lüfter mit Modi Auto, ECO (leise) und Full
Sicherung	Austauschbar (Typ und Stromstärke in der Anleitung angegeben)
DMX-Anschluss	XLR 3- oder 5-polig, RDM-Protokoll unterstützt
Display	LCD-Bildschirm mit Rotationsfunktion (Screen Rev)
Wartung	Reinigen Sie die Linsen mit einem weichen Tuch und einem geeigneten Reinigungsmittel
Garantie	Eingeschränkte Garantie, gilt unter Bedingungen (siehe Anleitung)

Häufig gestellte Fragen - Rogue R1X Wash Chauvet

Wie stelle ich die DMX-Startadresse am Chauvet Rogue R1X Wash ein?

Gehen Sie zum Hauptmenü, wählen Sie 'Address', dann verwenden Sie die Pfeiltasten, um die Adresse zwischen 001 und 512 zu wählen. Bestätigen Sie mit der Taste 'Enter' (DMX-Adresse).

Welche DMX-Modi sind verfügbar und wie wählt man sie aus?

Der Rogue R1X Wash bietet 4 Persönlichkeiten: 14CH, 15CH, 19CH und 21CH. Wählen Sie im Menü 'Run Mode' 'DMX' und dann die gewünschte Persönlichkeit. Der 21CH-Modus bietet die umfassendste Steuerung mit Bewegungsmakros (DMX-Persönlichkeiten).

Wie führe ich einen Selbsttest des Scheinwerfers durch?

Gehen Sie im Hauptmenü zu 'Run Mode' und wählen Sie 'Auto Test'. Das Gerät führt automatisch eine Testsequenz aller Funktionen durch (Selbsttest).

Was tun, wenn der Scheinwerfer nicht mehr auf DMX-Befehle reagiert?

Überprüfen Sie zuerst die DMX-Verkabelung und die Startadresse. Stellen Sie sicher, dass die Konsole Daten sendet. Wenn das Problem weiterhin besteht, versuchen Sie einen Werksreset über das Menü 'Factory Set'.

Wie reinige ich die Linsen des Rogue R1X Wash?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie ein weiches fusselfreies Tuch, das leicht mit einem Reiniger für optische Gläser angefeuchtet ist. Niemals Flüssigkeit direkt auf die Linse auftragen (Linsenreinigung).

Wie viele Geräte kann ich maximal elektrisch verketten?

Dies hängt von der Spannung ab: bis zu 7 Einheiten bei 100 V, 9 bei 120 V, 16 bei 208 V, 18 bei 230 V und 19 bei 240 V. Überschreiten Sie niemals diese Grenzen, um Überlastungen zu vermeiden (elektrische Verkettung).

Wie ersetze ich die Sicherung des Scheinwerfers?

Trennen Sie das Gerät vom Stromnetz. Verwenden Sie einen Schlitzschraubendreher, um die Abdeckung des Sicherungshalters zu lösen. Entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine identische Sicherung (gleicher Typ und Stromstärke). Schrauben Sie die Abdeckung wieder fest (Sicherungswechsel).

Der Lüfter ist zu laut, wie kann ich ihn leiser stellen?

Stellen Sie im Menü 'Setup' die Option 'Fans' auf 'ECO'. Dieser Modus priorisiert die Geräuschlosigkeit und passt die Geschwindigkeit der Temperatur an. Sie können auch 'Auto' für eine automatische Regelung wählen (ECO-Lüftermodus).

Wie kehre ich die Drehrichtung von Pan oder Tilt um?

Gehen Sie im Menü 'Setup' zu 'Pan Reverse' oder 'Tilt Reverse' und stellen Sie auf 'ON', um die Richtung umzukehren. Dies ist nützlich, wenn der Scheinwerfer kopfüber montiert ist (Pan/Tilt-Umkehrung).

Was tun, wenn das Display invertiert ist?

Wählen Sie im Menü 'Setup' 'Screen Rev' und stellen Sie auf 'ON', um die Anzeige um 180° zu drehen, oder 'OFF' für normale Anzeige (Bildschirmrotation).

BEDIENUNGSANLEITUNG Rogue R1X Wash Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Rogue R1X Wash finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 3,5 m (11,5 Fuß) nicht zu erwarten ist.
- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.
• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 20 cm (8 Zoll) dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal Umgebungstemperatur beträgt 45 °C (113 °F). Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• Rogue R1X Wash mit Blendschutz
• N e ^® powerrCON ^® iNetzkabel

• Omega-Hängebügel mit Befestigungsmaterial
• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Bis zu 7 Rogue R1X Wash-Produkte mit 100 V, 9 Produkte mit 120 V, 16 Produkte mit 208 V, 18 Produkte mit 230 V oder 19 Produkte mit 240 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Rogue R1X Wash kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Rogue R1X Wash nutzt zur seiner Kontrollpersönlichkeiten: 14CH, 15CH, 19CH und 21CH eine 3- oder 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Rogue R1X Wash unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens ein Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

Montageansicht

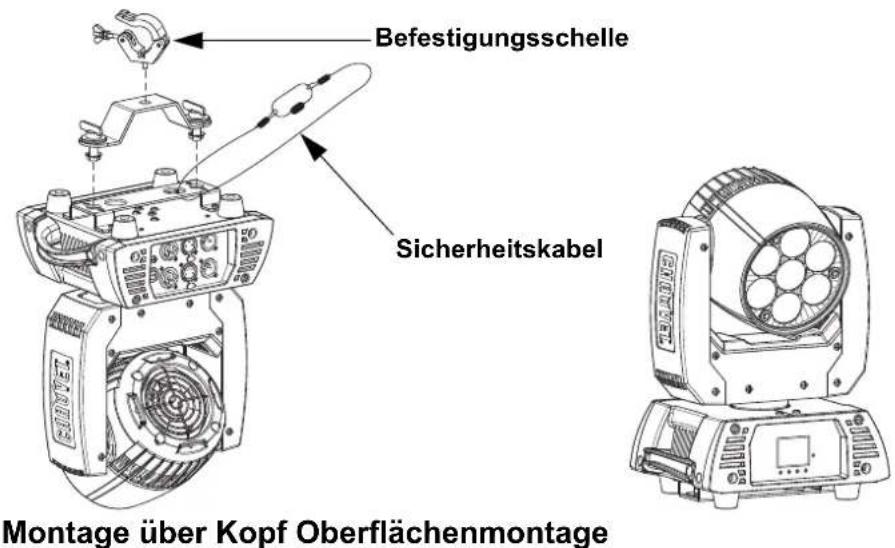

Befestigungsschelle Sicherheitskabel Montage über Kopf Oberflächenmontage

Versichern Sie sich, dass bei Verwendung von nur einer Befestigungsschelle eine Sicherungsschraube zum Einsatz kommt, um ein unbeabsichtigtes Lösen zu verhindern.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Menüstruktur

Die neueste Menükarte finden Sie auf der Rogue R1X Wash-produktseite unter www.chauvetprofessional.com.

Hauptebene Programmierebenen Beschreibung
Address 001-512 Stellt die Startadresse ein
Run Mode	DMX	14CH		Wählt die DMX-Persönlichkeit aus
		15CH
		19CH
		21CH
	Auto Test Automatischer Test aller Funktionen
	Manual Test	Pan	000-255	Manuelle Steuerung und Test aller Einstellungen vom Bedienfeld aus
		Tilt
		Dimmer
		Shutter
		Red
		Green
		Blue
		White
		Zoom
Setup	Pan Reverse	OFF Schwenk Normal
		ON Umgekehrte Schwenkung
	Tilt Reverse	OFF Neigung Normal
		ON Umgekehrte Neigung
	Pan Angle	540 Schwenkungsbereich 540°
		360 Schwenkungsbereich 360°
		180 Schwenkungsbereich 180°
	Tilt Angle	230 Neigungsbereich 230°
		180 Neigungsbereich 180°
		90 Neigungsbereich 90°
	Fans	Auto Lüfterdrehzahl gemäß Gerätetemperatur
		ECO		Lautloser Modus
		Full		Lüfterdrehzahl auf volle Drehzahl
	Display	OFF Anzeige schaltet aus
		ON Anzeige bleibt an
	Screen Rev	OFF Normale Anzeige
		ON Umgekehrte Anzeige
	Dimmer Curve	Linear		Stellt die Dimmungskurve ein
		Square
		I Squa
		SCurve
	Dimmer Speed	Smooth		Glatter Dimmergeschwindigkeit
		Fast		Schneller Dimmergeschwindigkeit

Hauptebene	Programmierebenen Beschreibung
Setup(Fortsetzung)	PWM Option	600Hz			Stellt die PWM-Frequenz ein
		1200Hz
		2000Hz
		4000Hz
		6000Hz
		15000Hz
	LED R POWER	050-100 Stellt die rote LED-Leistung ein
	LED G POWER	050-100 Stellt die grüne LED-Leistung ein
	LED B POWER	050-100 Stellt die blaue LED-Leistung ein
	LED W POWER	050-100 Stellt die weiße LED-Leistung ein
	White Mode	On Kalibriert Weiß auf 7500K
		Off Verwendet maximale Ausgabewerte
		Custom	RED	000-255	Stellt den maximalen Wert der roten LED ein
			GREEN		Stellt den maximalen Wert der grünen LED ein
			BLUE		Stellt den maximalen Wert der blauen LED ein
			WHITE		Stellt den maximalen Wert der weißen LED ein
	Color Calibration	Off Verwendet den maximalen Ausgabewert
		On			Verwendet die werksseitig voreingestellte Standardeinstellung "Weiß"
		Custom	RED	100-255	Stellt den maximalen Wert der roten LED ein
			GREEN		Stellt den maximalen Wert der grünen LED ein
			BLUE		Stellt den maximalen Wert der blauen LED ein
	Reset Function	Pan/Tilt	NO		Setzt einzelne oder alle Funktionen ab Start zurück
			YES
		Zoom	NO
			YES
		All	NO
			YES
	Factory Set				Setzt auf die standardmäßigen Werkseinstellungen zurück
Sys Info	Fixture Information	Ver V_Zeigt die Firmware-Version an
		Running Mode __ Zeigt den aktuellen Betriebsmodus an
		DMX Address __ Zeigt die aktuelle DMX-Startadresse an
		Temperature __			Zeigt die aktuelle Temperatur in °C an
		Fixture Time __			Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
		UID: ____			Zeigt die Produkt-UID an

DMX Werte
Farbkarte

DMX Wert	Prozent/Einstellung	Roter Wert	Grüner Wert	Blauer Wert	Weißwert
000 ⇔ 004	Keine Funktion	000	000	000	000
005 ⇔ 009	Farb 1	000	000	000	255
010 ⇔ 014	Farb 2	255	235	052	000
015 ⇔ 019	Farb 3	214	134	048	000
020 ⇔ 024	Farb 4	255	000	044	000
025 ⇔ 029	Farb 5	255	059	113	000
030 ⇔ 034	Farb 6	255	138	219	000
035 ⇔ 039	Farb 7	226	175	226	000
040 ⇔ 044	Farb 8	040	001	255	000
045 ⇔ 049	Farb 9	000	000	255	000
050 ⇔ 054	Farb 10	000	078	255	000
055 ⇔ 059	Farb 11	000	199	255	000
060 ⇔ 064	Farb 12	000	255	234	000
065 ⇔ 069	Farb 13	149	246	255	000
070 ⇔ 074	Farb 14	137	255	227	000
075 ⇔ 079	Farb 15	213	220	222	000
080 ⇔ 084	Farb 16	219	232	175	000
085 ⇔ 089	Farb 17	205	255	199	000
090 ⇔ 094	Farb 18	115	255	165	000
095 ⇔ 099	Farb 19	006	255	143	000
100 ⇔ 104	Farb 20	000	255	094	000
105 ⇔ 109	Farb 21	029	255	000	000
110 ⇔ 114	Farb 22	032	223	000	000
115 ⇔ 119	Farb 23	075	255	000	000
120 ⇔ 124	Farb 24	080	232	000	000
125 ⇔ 129	Farb 25	108	226	000	000
130 ⇔ 134	Farb 26	145	194	000	000
135 ⇔ 139	Farb 27	210	255	000	000
140 ⇔ 144	Farb 28	225	232	000	000
145 ⇔ 149	Farb 29	023	215	000	000
150 ⇔ 154	Farb 30	247	214	000	000
155 ⇔ 159	Farb 31	255	163	000	000
160 ⇔ 164	Farb 32	255	152	000	000
165 ⇔ 169	Farb 33	255	108	000	000
170 ⇔ 174	Farb 34	255	255	255	255
175 ⇔ 179	Keine Funktion	000	000	000	000
180 ⇔ 201	Regenbogenfarben kreiseln, schnell bis langsam	Verschiedene	Verschiedene	Verschiedene	Verschiedene
202 ⇔ 207	Halten	Verschiedene	Verschiedene	Verschiedene	Verschiedene
208 ⇔ 229	Regenbogenfarben kreiseln umgekehrt, schnell bis langsam	Verschiedene	Verschiedene	Verschiedene	Verschiedene
230 ⇔ 234	Keine Funktion	000 000 000 000
235 ⇔ 249	Augenblicklich Farbänderung, schnell bis langsam	Verschiedene	Verschiedene	Verschiedene	Verschiedene
250 ⇔ 255	Keine Funktion	000	000	000	000

21CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
8 Stroboskop		000 ⇔ 019Aus020 ⇔ 024Ein025 ⇔ 064Stroboskop, schnell bis langsam065 ⇔ 069Ein070 ⇔ 084Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇔ 089Ein090 ⇔ 104Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇔ 109Ein110 ⇔ 124Zufalls-Strobe, schnell bis langsam125 ⇔ 129Ein130 ⇔ 144Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇔ 149Ein150 ⇔ 164Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇔ 169Ein170 ⇔ 184Pulse-Strobe, schnell bis langsam184 ⇔ 189Ein190 ⇔ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇔ 209Ein210 ⇔ 224Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇔ 229Ein230 ⇔ 244Pulse-Strobe, schnell bis langsam245 ⇔ 255Ein
9	Rot	000 ⇔ 255	0–100%
10	Fein rot	000 ⇔ 255	Feinkontrolle (16-Bit)
11	Grün	000 ⇔ 255	0–100%
12	Fein grün	000 ⇔ 255	Feinkontrolle (16-Bit)
13	Blau	000 ⇔ 255	0–100%
14	Fein blau	000 ⇔ 255	Feinkontrolle (16-Bit)
15	Weiß	000 ⇔ 255	0–100%
16	Fein weiß	000 ⇔ 255	Feinkontrolle (16-Bit)
17	Farb	000 ⇔ 255	Siehe die Farbkarte
18	Zoom	000 ⇔ 255	0–100%
19 Bewegungsmakros	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 007 Keine Funktion008 ⇔ 023 Bewegungsmakro 1024 ⇔ 039 Bewegungsmakro 2040 ⇔ 055 Bewegungsmakro 3056 ⇔ 071 Bewegungsmakro 4072 ⇔ 087 Bewegungsmakro 5088 ⇔ 103 Bewegungsmakro 6104 ⇔ 119 Bewegungsmakro 7120 ⇔ 135 Bewegungsmakro 8136 ⇔ 151 Bewegungsmakro 9152 ⇔ 167 Bewegungsmakro 10168 ⇔ 183 Bewegungsmakro 11184 ⇔ 199 Bewegungsmakro 12200 ⇔ 215 Bewegungsmakro 13216 ⇔ 231 Bewegungsmakro 14232 ⇔ 247 Bewegungsmakro 15248 ⇔ 255 Bewegungsmakro 16
		000 ⇔ 255 Bewegungsmakrogeschwindigkeit, schnell bis langsam
20	Makrogeschwindigkeit	000 ⇔ 009 Keine Funktion010 ⇔ 014 Während Schwenkung/Neigung verdunkeln015 ⇔ 049 Keine Funktion050 ⇔ 054 Schwenkung zurücksetzen055 ⇔ 059 Neigung zurücksetzen060 ⇔ 064 Zoom zurücksetzen065 ⇔ 069 Keine Funktion070 ⇔ 074 Reset all075 ⇔ 079 Keine Funktion080 ⇔ 084 Umgekehrte Schwenkung und Neigung085 ⇔ 089 Umgekehrte Schwenkung090 ⇔ 094 Umgekehrte Neigung095 ⇔ 099 Schwenk Normal100 ⇔ 104 Neigung Normal105 ⇔ 109 Schwenk und Neigung Normal110 ⇔ 119 Keine Funktion120 ⇔ 124 Lüfter im ECO-Modus125 ⇔ 129 Lüfter bei voller Geschwindigkeit130 ⇔ 134 Automatische Geschwindigkeit des Lüfters135 ⇔ 139 Schneller Dimmer140 ⇔ 144 Glatter Dimmer145 ⇔ 149 Lineare Dimmerkurve150 ⇔ 154 Quadratische Dimmerkurve155 ⇔ 159 Inverse quadratische Dimmerkurve160 ⇔ 164 S-Kurve Dimmerkurve165 ⇔ 169 Weißmodus ein170 ⇔ 174 Weißmodus aus175 ⇔ 255 Keine Funktion

19CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇔ 255 0–100%
2	Feinschwenkung	000 ⇔ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇔ 255 0–100%
4	Feinneigung	000 ⇔ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇔ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇔ 255 0–100%
7	Feine Dimmer	000 ⇔ 255	Feinkontrolle (16-Bit)
8 Stroboskop		000 ⇔ 019Aus020 ⇔ 024Ein025 ⇔ 064Stroboskop, schnell bis langsam065 ⇔ 069Ein070 ⇔ 084Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇔ 089Ein090 ⇔ 104Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇔ 109Ein110 ⇔ 124Zufalls-Strobe, schnell bis langsam125 ⇔ 129Ein130 ⇔ 144Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇔ 149Ein150 ⇔ 164Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇔ 169Ein170 ⇔ 184Pulse-Strobe, schnell bis langsam184 ⇔ 189Ein190 ⇔ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇔ 209Ein210 ⇔ 224Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇔ 229Ein230 ⇔ 244Pulse-Strobe, schnell bis langsam245 ⇔ 255Ein
9	Rot	000 ⇔ 255	0–100%
10	Fein rot	000 ⇔ 255	Feinkontrolle (16-Bit)
11	Grün	000 ⇔ 255	0–100%
12	Fein grün	000 ⇔ 255	Feinkontrolle (16-Bit)
13	Blau	000 ⇔ 255	0–100%
14	Fein blau	000 ⇔ 255	Feinkontrolle (16-Bit)
15	Weiß	000 ⇔ 255	0–100%
16	Fein weiß	000 ⇔ 255	Feinkontrolle (16-Bit)
17	Farb	000 ⇔ 255	Siehe die Farbkarte
18	Zoom	000 ⇔ 255	0–100%

Kanal Funktion Wert Prozent/Einstellung
19	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇌ 009 Keine Funktion010 ⇌ 014 Während Schwenkung/Neigung verdunkeln015 ⇌ 049 Keine Funktion050 ⇌ 054 Schwenkung zurücksetzen055 ⇌ 059 Neigung zurücksetzen060 ⇌ 064 Zoom zurücksetzen065 ⇌ 069 Keine Funktion070 ⇌ 074 Reset all075 ⇌ 079 Keine Funktion080 ⇌ 084 Umgekehrte Schwenkung und Neigung085 ⇌ 089 Umgekehrte Schwenkung090 ⇌ 094 Umgekehrte Neigung095 ⇌ 099 Schwenk Normal100 ⇌ 104 Neigung Normal105 ⇌ 109 Schwenk und Neigung Normal110 ⇌ 119 Keine Funktion120 ⇌ 124 Lüfter im ECO-Modus125 ⇌ 129 Lüfter bei voller Geschwindigkeit130 ⇌ 134 Automatische Geschwindigkeit des Lüfters135 ⇌ 139 Schneller Dimmer140 ⇌ 144 Glatter Dimmer145 ⇌ 149 Lineare Dimmerkurve150 ⇌ 154 Quadratische Dimmerkurve155 ⇌ 159 Inverse quadratische Dimmerkurve160 ⇌ 164 S-Kurve Dimmerkurve165 ⇌ 169 Weißmodus ein170 ⇌ 174 Weißmodus aus175 ⇌ 255 Keine Funktion

15CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇌ 255 0–100%
2	Feinschwenkung	000 ⇌ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇌ 255 0–100%
4	Feinneigung	000 ⇌ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇌ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇌ 255 0–100%
7	Feine Dimmer	000 ⇌ 255	Feinkontrolle (16-Bit)
8 Stroboskop		000 ⇌ 019Aus020 ⇌ 024Ein025 ⇌ 064Stroboskop, schnell bis langsam065 ⇌ 069Ein070 ⇌ 084Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇌ 089Ein090 ⇌ 104Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇌ 109Ein110 ⇌ 124Zufalls-Strobe, schnell bis langsam125 ⇌ 129Ein130 ⇌ 144Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇌ 149Ein150 ⇌ 164Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇌ 169Ein170 ⇌ 184Pulse-Strobe, schnell bis langsam184 ⇌ 189Ein190 ⇌ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇌ 209Ein210 ⇌ 224Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇌ 229Ein230 ⇌ 244Pulse-Strobe, schnell bis langsam245 ⇌ 255Ein
9	Rot	000 ⇌ 255	0–100%
10	Grün	000 ⇌ 255	0–100%
11	Blau	000 ⇌ 255	0–100%
12	Weiß	000 ⇌ 255	0–100%
13	Farb	000 ⇌ 255	Siehe die Farbkarte
14	Zoom	000 ⇌ 255	0–100%

Kanal Funktion Wert Prozent/Einstellung
15	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 009 Keine Funktion010 ⇔ 014 Während Schwenkung/Neigung verdunkeln015 ⇔ 049 Keine Funktion050 ⇔ 054 Schwenkung zurücksetzen055 ⇔ 059 Neigung zurücksetzen060 ⇔ 064 Zoom zurücksetzen065 ⇔ 069 Keine Funktion070 ⇔ 074 Reset all075 ⇔ 079 Keine Funktion080 ⇔ 084 Umgekehrte Schwenkung und Neigung085 ⇔ 089 Umgekehrte Schwenkung090 ⇔ 094 Umgekehrte Neigung095 ⇔ 099 Schwenk Normal100 ⇔ 104 Neigung Normal105 ⇔ 109 Schwenk und Neigung Normal110 ⇔ 119 Keine Funktion120 ⇔ 124 Lüfter im ECO-Modus125 ⇔ 129 Lüfter bei voller Geschwindigkeit130 ⇔ 134 Automatische Geschwindigkeit des Lüfters135 ⇔ 139 Schneller Dimmer140 ⇔ 144 Glatter Dimmer145 ⇔ 149 Lineare Dimmerkurve150 ⇔ 154 Quadratische Dimmerkurve155 ⇔ 159 Inverse quadratische Dimmerkurve160 ⇔ 164 S-Kurve Dimmerkurve165 ⇔ 169 Weißmodus ein170 ⇔ 174 Weißmodus aus175 ⇔ 255 Keine Funktion

14CH

Kanal Funktion Wert Prozent/Einstellung
1 Schwenkung 000 ⇌ 255 0–100%
2	Feinschwenkung	000 ⇌ 255	Feinkontrolle (16-Bit)
3 Neigung 000 ⇌ 255 0–100%
4	Feinneigung	000 ⇌ 255	Feinkontrolle (16-Bit)
5	S/N Geschwindigkeit	000 ⇌ 255	Schwenkung/Neigung Geschwindigkeit, schnell bis langsam
6 Dimmer 000 ⇌ 255 0–100%
7 Stroboskop		000 ⇌ 019Aus020 ⇌ 024Ein025 ⇌ 064Stroboskop, schnell bis langsam065 ⇌ 069Ein070 ⇌ 084Schnell einschalten, langsam ausschalten (schnell bis langsam)085 ⇌ 089Ein090 ⇌ 104Langsam einschalten, schnell ausschalten (schnell bis langsam)105 ⇌ 109Ein110 ⇌ 124Zufalls-Strobe, schnell bis langsam125 ⇌ 129Ein130 ⇌ 144Zufalls: schnell einschalten, langsam ausschalten (schnell bis langsam)145 ⇌ 149Ein150 ⇌ 164Zufalls: langsam einschalten, schnell ausschalten (schnell bis langsam)165 ⇌ 169Ein170 ⇌ 184Pulse-Strobe, schnell bis langsam184 ⇌ 189Ein190 ⇌ 204Zufalls Pulse-Strobe, schnell bis langsam205 ⇌ 209Ein210 ⇌ 224Langsam einschalten, langsam ausschalten (schnell bis langsam)225 ⇌ 229Ein230 ⇌ 244Pulse-Strobe, schnell bis langsam245 ⇌ 255Ein
8	Rot	000 ⇌ 255	0–100%
9	Grün	000 ⇌ 255	0–100%
10	Blau	000 ⇌ 255	0–100%
11	Weiß	000 ⇌ 255	0–100%
12	Farb	000 ⇌ 255	Siehe die Farbkarte
13	Zoom	000 ⇌ 255	0–100%

Kanal Funktion Wert Prozent/Einstellung
14	Steuerung(5 SekundenAktivierungsverzögerung)	000 ⇔ 009 Keine Funktion010 ⇔ 014 Während Schwenkung/Neigung verdunkeln015 ⇔ 049 Keine Funktion050 ⇔ 054 Schwenkung zurücksetzen055 ⇔ 059 Neigung zurücksetzen060 ⇔ 064 Zoom zurücksetzen065 ⇔ 069 Keine Funktion070 ⇔ 074 Reset all075 ⇔ 079 Keine Funktion080 ⇔ 084 Umgekehrte Schwenkung und Neigung085 ⇔ 089 Umgekehrte Schwenkung090 ⇔ 094 Umgekehrte Neigung095 ⇔ 099 Schwenk Normal100 ⇔ 104 Neigung Normal105 ⇔ 109 Schwenk und Neigung Normal110 ⇔ 119 Keine Funktion120 ⇔ 124 Lüfter im ECO-Modus125 ⇔ 129 Lüfter bei voller Geschwindigkeit130 ⇔ 134 Automatische Geschwindigkeit des Lüfters135 ⇔ 139 Schneller Dimmer140 ⇔ 144 Glatter Dimmer145 ⇔ 149 Lineare Dimmerkurve150 ⇔ 154 Quadratische Dimmerkurve155 ⇔ 159 Inverse quadratische Dimmerkurve160 ⇔ 164 S-Kurve Dimmerkurve165 ⇔ 169 Weißmodus ein170 ⇔ 174 Weißmodus aus175 ⇔ 255 Keine Funktion

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
