STRIKE Saber - Éclairage professionnel Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Effet lumineux LED
Source lumineuse	LED RGB
Puissance	50 W
Température de couleur	3200 K - 5600 K
Modes de fonctionnement	DMX, autonome, maître/esclave
Connectivité	Entrée et sortie DMX 3 broches
Dimensions	Longueur : 100 cm
Poids	3,5 kg
Utilisation	Événements, concerts, productions théâtrales
Maintenance	Nettoyage régulier des lentilles et des ventilateurs
Sécurité	Respecter les consignes de sécurité électrique et de manipulation
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - STRIKE Saber Chauvet

Comment connecter le Chauvet STRIKE Saber à une source d'alimentation ?

Assurez-vous que le Chauvet STRIKE Saber est éteint avant de le connecter à une source d'alimentation. Utilisez le câble d'alimentation fourni et branchez-le dans une prise électrique conforme.

Pourquoi le Chauvet STRIKE Saber ne s'allume-t-il pas ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la luminosité du Chauvet STRIKE Saber ?

Utilisez le panneau de contrôle situé sur le produit. Accédez au menu des réglages et ajustez la luminosité selon vos préférences.

Le Chauvet STRIKE Saber clignote-t-il lors de l'utilisation ?

Un clignotement peut indiquer un problème de surchauffe ou un besoin de réinitialisation. Éteignez l'appareil, laissez-le refroidir, puis rallumez-le. Si le problème persiste, vérifiez les connexions.

Comment mettre à jour le firmware du Chauvet STRIKE Saber ?

Visitez le site Web de Chauvet pour télécharger la dernière version du firmware et suivez les instructions fournies pour la mise à jour.

Le Chauvet STRIKE Saber est-il compatible avec un contrôleur DMX ?

Oui, le Chauvet STRIKE Saber est compatible avec les contrôleurs DMX. Assurez-vous de suivre les instructions de connexion DMX dans le manuel d'utilisation.

Comment nettoyer le Chauvet STRIKE Saber ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques abrasifs ou des liquides.

Quelle est la durée de vie de la lampe du Chauvet STRIKE Saber ?

La durée de vie de la lampe peut varier, mais elle est généralement estimée à environ 20 000 heures avec un usage approprié.

Comment transporter le Chauvet STRIKE Saber en toute sécurité ?

Utilisez une housse de transport appropriée et veillez à débrancher tous les câbles avant de le ranger. Manipulez-le avec précaution pour éviter les chocs.

Que faire si le Chauvet STRIKE Saber émet un bruit étrange ?

Un bruit anormal peut indiquer un problème mécanique ou électrique. Éteignez l'appareil immédiatement et consultez le service client de Chauvet pour assistance.

MODE D'EMPLOI STRIKE Saber Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MdR) STRIKE Saber reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- ATTENTION: Le stroboscope peut déclencher des crises d'épilepsie. L'utilisateur doit se conformer à la réglementation locale en matière d'utilisation du stroboscope.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
- Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20)
- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce qui est Inclus

• STRIKE Saber
- Un Cordon d'Alimentation Neutrik® powerCON®

• Support sur pied
  • Un Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 9 STRIKE Saber à 120 V, 16 unités à 208 V ou 18 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le STRIKE Saber fonctionnera avec un jeu d'orgues DMX au moyen de connexions série DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le STRIKE Saber utilise une connexion de données DMX à 5 broches pour ses personnalités DMX: 1Ch, 3Ch, 7Ch, 10Ch, 11Ch, 20Ch, et 27Ch. Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le STRIKE Saber utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le STRIKE Saber supporte le protocole RDM permettant un retour d'information pour des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins un point de fixation par appareil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

Support sur pied

Le STRIKE Saber est livré avec un support sur pied qui peut être installé avec les vis fournies.

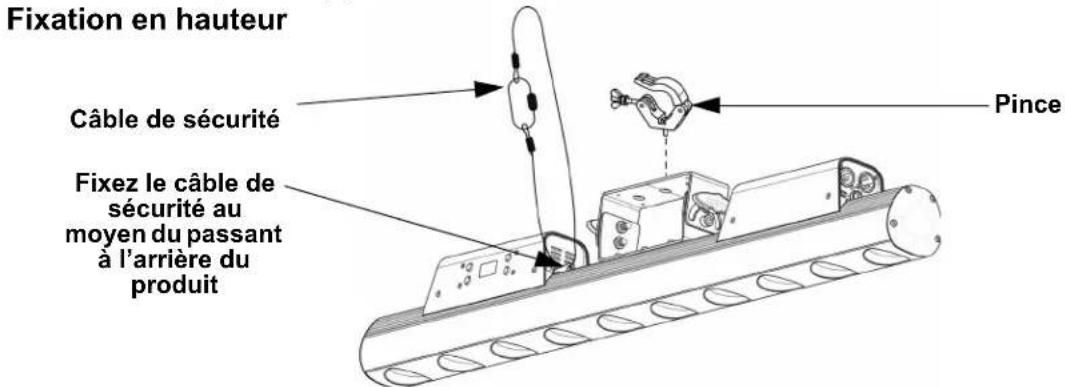

Schéma de Montage de l'appareil

Fixation en hauteur Câble de sécurité Fixez le câble de sécurité au moyen du passant à l'arrière du produit Pince

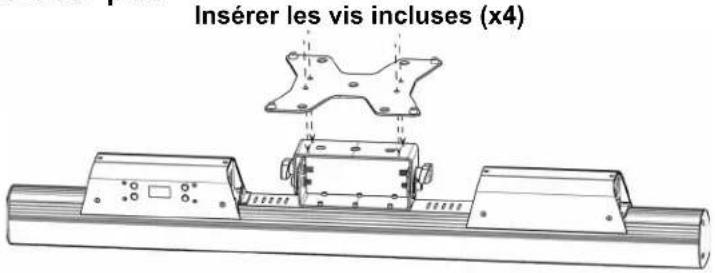

Installation du support sur pied

Insérer les vis incluses (x4)

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableau de Menu

Niveau Principal	Niveaux de Programmation Descripition
DMX Address 001-510				Permet de sélectionner l'adresse de démarrage (le canal le plus élevé est restreint à la personnalité choisie)
DMX Personality	1Ch 1-canaux: gradateur
	3Ch 3-canaux: gradateur			stroboscope, passe au rouge
	7Ch			7-canaux: gradateur 16-bit, stroboscope, programmes automatiques, vitesse du programme, passe au rouge, vitesse du gradateur
	10Ch 10-canaux: gradateur 16-bit, 10-cellules
	11Ch 11-canaux: gradateur 16-bit, 10-cellules, passe au rouge
	20Ch 20-canaux: gradateur 16-bit, 10-cellules
	27Ch			27-canaux: gradateur 16-bit, 10-cellules, stroboscope, programmes automatiques, vitesse du programme, passe au rouge, vitesse du gradateur
Red Shift	On			Active ou désactive la fonction passe au rouge (les LED ambre imitent une lampe lors de la gradation)
	Off
Static	Fixed Color	Amber Ambre
		White Blanc
		Amber&White Ambre et blanc
	Manual Color Mixer	Amber	0-255	Combine les couleurs ambre et blanc pour un températures de couleur personnalisé (0-100%)
		White
Auto Show Auto 1-6 1-100		Sélectionne les programmes automatiques et vitesse auto
Master/Slave	Master Mode DMX (Maître)
	Slave			Mode esclave
Dimmer Mode	Off			Gradateur linéaire
	Dimmer 1-3			Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On			Affichage rétro-éclairage toujours active
Information	Fixture Hours	<____H>		Affiche le nombre total des heures du produit
	Version	<V._.>		Affiche la version du logiciel installée
	UID	<____>		Affiche UID actuel
Reset Factory	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX
27Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0–100%
2 Gradateur fin 000		255 0–100%
3 Gradateur 1 000		255 0–100%
4 Gradateur fin 1 000		255 0–100%
5 Gradateur 2 000		255 0–100%
6 Gradateur fin 2 000		255 0–100%
7 Gradateur 3 000		255 0–100%
8 Gradateur fin 3 000		255 0–100%
9 Gradateur 4 000		255 0–100%
10 Gradateur fin 4 000		255 0–100%
11 Gradateur 5 000		255 0–100%
12 Gradateur fin 5 000		255 0–100%
13 Gradateur 6 000		255 0–100%
14 Gradateur fin 6 000		255 0–100%
15 Gradateur 7 000		255 0–100%
16 Gradateur fin 7 000		255 0–100%
17 Gradateur 8 000		255 0–100%
18 Gradateur fin 8 000		255 0–100%
19 Gradateur 9 000		255 0–100%
20 Gradateur fin 9 000		255 0–100%
21 Gradateur 10	000	255 0–100%
22 Gradateur fin 10	000	255 0–100%
23 Stroboscope		000 010 Pas de fonction011 125 Stroboscope, lent à rapide126 255 Stroboscope aléatoire
24 Programmes automatiques		000 010 Pas de fonction011 032 Programme automatique 1033 076 Programme automatique 2077 120 Programme automatique 3121 164 Programme automatique 4165 208 Programme automatique 5209 255 Programme automatique 6
25 Vitesse du programme	000	255 Vitesse, lent à rapide
26 Passe au rouge		000Passe au rouge activer, canaux ambre désactivés001 255 Passe au rouge désactiver, canaux ambre activés
27 Vitesse du Gradateur*		000 051 Mode vitesse gradateur actuel052 101 Gradateur linéaire102 152 Courbe de gradation non linéaire 1 (le plus rapide)153 203 Courbe de gradation non linéaire 2204 255 Courbe de gradation non linéaire 3 (le moins rapide)

*Maintenez la valeur souhaitée de vitesse de gradateur pendant 3 secondes, puis relâchez. Cela modifie le réglage de la vitesse de gradateur dans le menu.

20Ch

Canal	Fonction					Valeur		Pourcentage/Configuration
1	G	r	a	d	a	±	255 0-100% u	r	1	000
2 Graduateur fin 1 000							255 0-100%
3	G	r	a	d	a	±	255 0-100% u	r	2	000
4 Graduateur fin 2 000							255 0-100%
5	G	r	a	d	a	±	255 0-100% u	r	3	000
6 Graduateur fin 3 000							255 0-100%
7	G	r	a	d	a	±	255 0-100% u	r	4	000
8 Graduateur fin 4 000							255 0-100%
9	G	r	a	d	a	±	255 0-100% u	r	5	000
10 Graduateur fin 5 000							255 0-100%
11 Graduateur 6 000							255 0-100%
12 Graduateur fin 6 000							255 0-100%
13 Graduateur 7 000							255 0-100%
14 Graduateur fin 7 000							255 0-100%
15 Graduateur 8 000							255 0-100%
16 Graduateur fin 8 000							255 0-100%
17 Graduateur 9 000							255 0-100%
18 Graduateur fin 9 000							255 0-100%
19 Graduateur 10 000							255 0-100%
20 Graduateur fin 10 000							255 0-100%

11Ch

Canal	Fonction					Valeur		Pourcentage/Configuration
1	G	r	a	d	a	±	255 €-100% u	r	1	000
2	G	r	a	d	a	±	255 €-100% u	r	2	000
3	G	r	a	d	a	±	255 €-100% u	r	3	000
4	G	r	a	d	a	±	255 €-100% u	r	4	000
5	G	r	a	d	a	±	255 €-100% u	r	5	000
6	G	r	a	d	a	±	255 €-100% u	r	6	000
7	G	r	a	d	a	±	255 €-100% u	r	7	000
8	G	r	a	d	a	±	255 €-100% u	r	8	000
9	G	r	a	d	a	±	255 €-100% u	r	9	000
10 Gradateur 10 000							255 0-100%
11 Passe au rouge						000		Passe au rouge activer, canaux ambre désactivés
						001	050 Passe au rouge désactiver, canaux ambre activés
						051	100 Nutilisez que des LED blanc chaud
						101	255 Nutilisez que des LED ambrées

10Ch

Canal	Fonction					Valeur		Pourcentage/Configuration
1	G	r	a	d	a	±	255 €-100% u	r	1	000
2	G	r	a	d	a	±	255 €-100% u	r	2	000
3	G	r	a	d	a	±	255 €-100% u	r	3	000
4	G	r	a	d	a	±	255 €-100% u	r	4	000
5	G	r	a	d	a	±	255 €-100% u	r	5	000
6	G	r	a	d	a	±	255 €-100% u	r	6	000
7	G	r	a	d	a	±	255 €-100% u	r	7	000
8	G	r	a	d	a	±	255 €-100% u	r	8	000
9	G	r	a	d	a	±	255 €-100% u	r	9	000
10 Gradateur 10 000							255 0-100%

7Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255 0-100%
3 Stroboscope		000 010 Pas de fonction011 125 Stroboscope, lent à rapide126 255 Stroboscope aléatoire
4 Programmes automatiques		000 010 Pas de fonction011 032 Programme automatique 1033 076 Programme automatique 2077 120 Programme automatique 3121 164 Programme automatique 4165 208 Programme automatique 5209 255 Programme automatique 6
5 Vitesse du programme 000		255 Vitesse, lent à rapide
6 Passe au rouge		000 Passe au rouge activer, canaux ambre désactivés001 255 Passe au rouge désactiver, canaux ambre activés
7 Vitesse du Gradateur*		000 051 Mode vitesse gradateur actuel052 101 Gradateur linéaire102 152 Courbe de gradation non linéaire 1 (le plus rapide)153 203 Courbe de gradation non linéaire 2204 255 Courbe de gradation non linéaire 3 (le moins rapide)

*Maintenez la valeur souhaitée de vitesse de gradateur pendant 3 secondes, puis relâchez. Cela modifie le réglage de la vitesse de gradateur dans le menu.

3Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0–100%
2 Stroboscope		000 010 Pas de fonction011 125 Stroboscope, lent à rapide126 255 Stroboscope aléatoire
3 Passe au rouge		000 Passe au rouge activer, canaux ambre désactivés001 255 Passe au rouge désactiver, canaux ambre activés

1Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0–100%
