GEBRUIKSAANWIJZING STRIKE Saber Chauvet

Over deze handleiding

De STRIKE Saber Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De knipperende lamp kan epileptische aanvallen opwekken. De gebruiker moet zich houden aan lokale wetgeving met betrekking tot melding van stroboscoopgebruik.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• GEBRÜIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• STRIKE Saber

- Neutrik® powerCON® stroomsnoer

• Vloersteun

• Beknopte handleiding

AC-Stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 9 STRIKE Saber-producten koppelen bij 120 V, 16 producten bij 208 V of 18 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De STRIKE Saber kan met een DMX-controller werken met een 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De STRIKE Saber gebruikt een 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch, 3Ch, 7Ch, 10Ch, 11Ch, 20Ch, en 27Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De STRIKE Saber maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De STRIKE Saber aondersteunt het RDM-protocol dat zorgt feedback en wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

Vloersteun

De STRIKE Saber wordt geleverd met een vloersteun die met de meegeleverde schroeven geïnstalleerd kan worden. Montagediagram

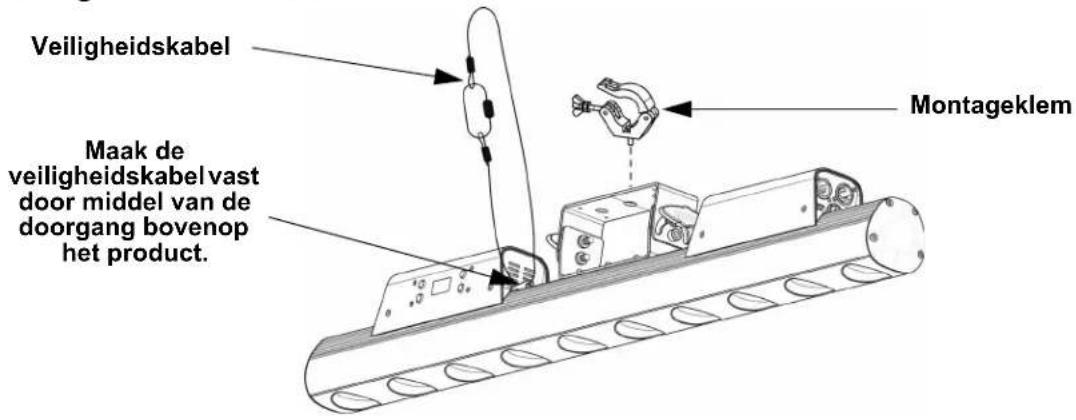

Montage boven het hoofd

Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang bovenop het product. Montageklem

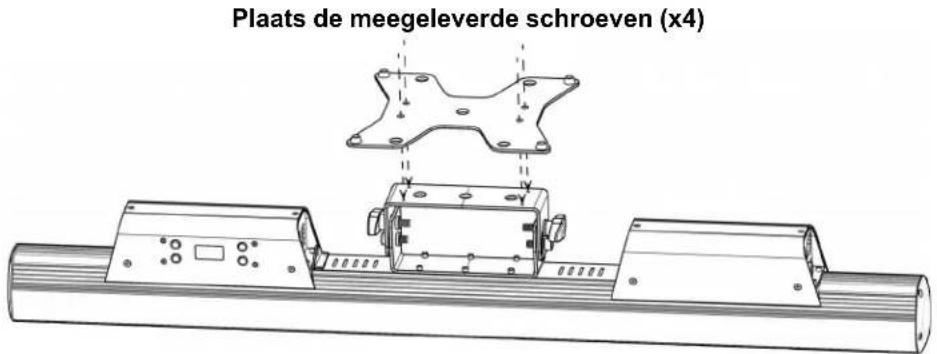

Installatie vloersteun

Plaats de meegeleverde schroeven (x4)

Beschrijving bedieningspaneel

Toet Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menumap

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-510				Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Personality	1Ch 1-kanaal: dimmer
	3Ch 3-kanaal: dimmer, stroboscoop, red shift
	7Ch			7-kanaal: 16-bit dimmers, stroboscoop, automatische programma's, programmasnelheid, red shift, dimmersnelheid
	10Ch 10-kanaal: 16-bits			dimmer, 10-cel
	11Ch 11-kanaal: 16-bits			dimmer, 10-cel, red shift
	20Ch 20-kanaal: 16-bits			dimmer, 10-cel
	27Ch			27-kanaal: 16-bits dimmer, 10-cel, stroboscoop, automatische programma's, programmasnelheid, red shift, dimmersnelheid
Red Shift	On			Zet Red Shift aan of uit(Amber-LED's imiteren lamp bij het dimmen)
	Off
Static	Fixed Color	Amber Amber
		White Wit
		Amber&White Amber en wit
	Manual Color Mixer	Amber	0-255	Combineert amber en wit om een aangepaste kleurtemperatuur te genereren (0-100%)
		White
Auto Show	Auto 1-6	1-100		Selecteert automatische programma's en automatische programmasnelheid
Master/Slave	Master			DMX-modus (Master)
	Slave			Slave-modus
Dimmer Mode	Off			Lineaire dimmer
	Dimmer 1-3			Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
	2min			Schakelt de backlight van de display uit na 2 minuten van inactiviteit
	Always On			De backlight van de display is altijd aan
Information	Fixture Hours	<______H>		Toont het totale aantal producturen
	Version	<V._.>		Toont de geïnstalleerde softwareversie
	UID <______Geeft de huidige UID
Reset Factory	No			Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden
27Ch

Kanaal Functie Waarde Percentage/Instelling
1	D i m m			e ⇔ r255 0-100% 000
2 Fijne	dimmer 000			⇔ 255 0-100%
3	D i m m			e ⇔ r255 0-100% 000
4 Fijne	dimmer 1 000			⇔ 255 0-100%
5	D i m m			e ⇔ r255 0-100% 000
6 Fijne	dimmer 2 000			⇔ 255 0-100%
7	D i m m			e ⇔ r255 0-100% 000
8 Fijne	dimmer 3 000			⇔ 255 0-100%
9	D i m m			e ⇔ r255 0-100% 000
10 Fijne	dimmer 4 000			⇔ 255 0-100%
11 Dimmer 5 000				⇔ 255 0-100%
12 Fijne	dimmer 5 000			⇔ 255 0-100%
13 Dimmer 6			000	⇔ 255 0-100%
14 Fijne	dimmer 6 000			⇔ 255 0-100%
15 Dimmer 7			000	⇔ 255 0-100%
16 Fijne	dimmer 7 000			⇔ 255 0-100%
17 Dimmer 8			000	⇔ 255 0-100%
18 Fijne	dimmer 8 000			⇔ 255 0-100%
19 Dimmer 9			000	⇔ 255 0-100%
20 Fijne	dimmer 9 000			⇔ 255 0-100%
21 Dimmer 10			000	⇔ 255 0-100%
22 Fijne	dimmer 10		000	⇔ 255 0-100%
23 Stroboscoop				000 ⇔ 010 Geen functie
				011 ⇔ 125 Stroboscoop, langzaam bis snel
				126 ⇔ 255 Willekeurige stroboscoop
24 Automatische programma's				000 ⇔ 010 Geen functie
				011 ⇔ 032 Automatische programma 1
				033 ⇔ 076 Automatische programma 2
				077 ⇔ 120 Automatische programma 3
				121 ⇔ 164 Automatische programma 4
				165 ⇔ 208 Automatische programma 5
				209 ⇔ 255 Automatische programma 6
25 Programmasnelheid			000	⇔ 255 Programmasnelheid, langzaam bis snel
26 Red Shift				000 Red shift aan, amber-kanalen uitgeschakeld
				001 ⇔ 255 Red shift uit, amber-kanalen ingeschakeld
27 Dimmersnelheid*				000 ⇔ 051 Huidige snelheidsmodus van de dimmer
				052 ⇔ 101 Lineaire dimmer
				102 ⇔ 152 Niet-lineaire dimcurve 1 (snelst)
				153 ⇔ 203 Niet-lineaire dimcurve 2
				204 ⇔ 255 Niet-lineaire dimcurve 3 (langzaamst)

*Houd de gewenste waarde voor de dimmersnelheid 3 seconden vast en laat het daarna los. Dit verandert de instelling van de dimmersnelheid in het menu.

20Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 1 000	255 0–100%
2 Fijne dimmer 1 000	255 0–100%
3 Dimmer 2 000	255 0–100%
4 Fijne dimmer 2 000	255 0–100%
5 Dimmer 3 000	255 0–100%
6 Fijne dimmer 3 000	255 0–100%
7 Dimmer 4 000	255 0–100%
8 Fijne dimmer 4 000	255 0–100%
9 Dimmer 5 000	255 0–100%
10 Fijne dimmer 5 000	255 0–100%
11 Dimmer 6 000	255 0–100%
12 Fijne dimmer 6 000	255 0–100%
13 Dimmer 7 000	255 0–100%
14 Fijne dimmer 7 000	255 0–100%
15 Dimmer 8 000	255 0–100%
16 Fijne dimmer 8 000	255 0–100%
17 Dimmer 9 000	255 0–100%
18 Fijne dimmer 9 000	255 0–100%
19 Dimmer 10 000	255 0–100%
20 Fijne dimmer 10 000	255 0–100%

11Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 1 000	255 0–100%
2 Dimmer 2 000	255 0–100%
3 Dimmer 3 000	255 0–100%
4 Dimmer 4 000	255 0–100%
5 Dimmer 5 000	255 0–100%
6 Dimmer 6 000	255 0–100%
7 Dimmer 7 000	255 0–100%
8 Dimmer 8 000	255 0–100%
9 Dimmer 9 000	255 0–100%
10 Dimmer 10 000	255 0–100%
11 Red Shift	000 Red shift aan, amber-kanalen uitgeschakeld001 050 Red shift uit, amber-kanalen ingeschakeld051 100 Gebruik ALLEEN warmwitte LED's101 255 Gebruik ALLEEN oranje leds

10Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 1 000	255 0–100%
2 Dimmer 2 000	255 0–100%
3 Dimmer 3 000	255 0–100%
4 Dimmer 4 000	255 0–100%
5 Dimmer 5 000	255 0–100%
6 Dimmer 6 000	255 0–100%
7 Dimmer 7 000	255 0–100%
8 Dimmer 8 000	255 0–100%
9 Dimmer 9 000	255 0–100%
10 Dimmer 10 000	255 0–100%

7Ch

Kanaal Functie Waarde Percentage/Instelling
1	D	i	m	m	e ⇔ r255 0–100% 000
2 Fijne	dimmer 000				⇔ 255 0–100% (uitgeschakeld wanneer de Red Shift aanstaat)
3 Stroboscoop					000 ⇔ 010 Geen functie011 ⇔ 125 Stroboscoop, langzaam bis snel126 ⇔ 255 Willekeurige stroboscoop
4 Automatische programma's					000 ⇔ 010 Geen functie011 ⇔ 032 Automatische programma 1033 ⇔ 076 Automatische programma 2077 ⇔ 120 Automatische programma 3121 ⇔ 164 Automatische programma 4165 ⇔ 208 Automatische programma 5209 ⇔ 255 Automatische programma 6
5 Programmasnelheid 000					⇔ 255 Programmasnelheid, langzaam bis snel
6	R	e	d	S	h 000 Red shift aan, amber-kanalen uitgeschakeld001 ⇔ 255 Red shift uit, amber-kanalen ingeschakeld
7 Dimmersnelheid*					000 ⇔ 051 Huidige snelheidsmodus van de dimmer052 ⇔ 101 Lineaire dimmer102 ⇔ 152 Niet-lineaire dimcurve 1 (snelst)153 ⇔ 203 Niet-lineaire dimcurve 2204 ⇔ 255 Niet-lineaire dimcurve 3 (langzaamst)

*Houd de gewenste waarde voor de dimmersnelheid 3 seconden vast en laat het daarna los. Dit verandert de instelling van de dimmersnelheid in het menu.

3Ch

Kanaal Functie Waarde Percentage/Instelling
1	D	i	m	m	e ⇌ r255 0–100% 000
2 Stroboscoop					000 ⇌ 010 Geen functie011 ⇌ 125 Stroboscoop, langzaam bis snel126 ⇌ 255 Willekeurige stroboscoop
3	R	e	d	S	h. 000 Red shift aan,amber-kanalen uitgeschakeld001 ⇌ 255 Red shift uit, amber-kanalen ingeschakeld

1Ch

Kanaal Functie Waarde Percentage/Instelling
1	D	i	m	m	e ⇔ r255 0–100% 000
