GEBRUIKSAANWIJZING STRIKE 4 Chauvet

Over deze handleiding

De STRIKE 4 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Veiligheids-instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De knipperende lamp kan epileptische aanvallen opwekken. De gebruiker moet zich houden aan lokale wetgeving met betrekking tot melding van stroboscoopgebruik.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden.(IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel he product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.

Wat is inbegrepen

• STRIKE 4

• Neutrik® powerCON® stroomsnoer

• Garantiekaart

• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met eer ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 5 STRIKE 4-producten koppelen bij 120 V, 9 producten bij 208 V of 10 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De STRIKE 4 kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De STRIKE 4 gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1 Ch, 3 Ch, 4 Ch, en 9 Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave- verbinding

De STRIKE 4 maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configurer voor master/slave-werking.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products/.

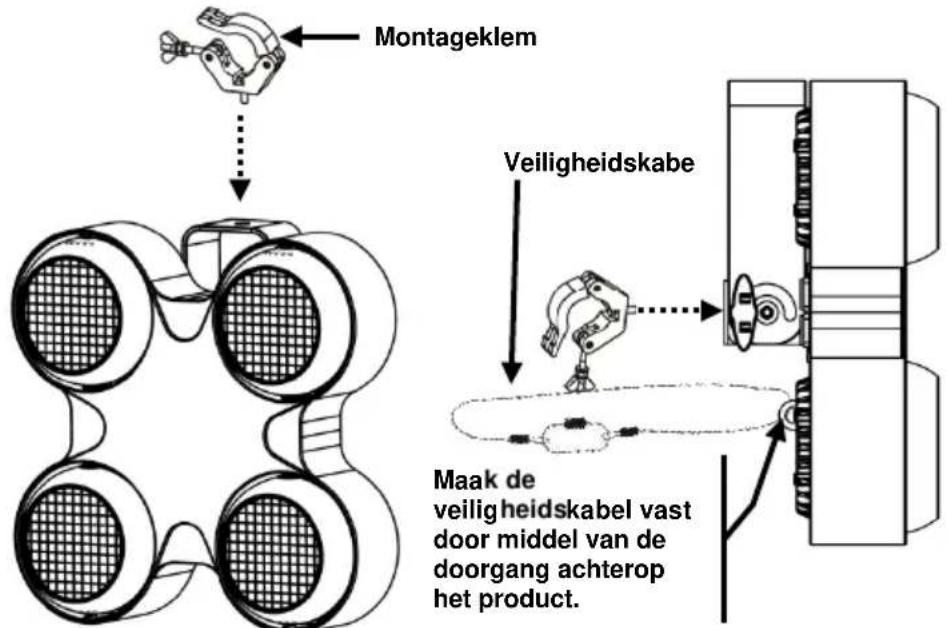

Montagediagram van het product

Montageklem Veiligheidskabe Maak de veiligheidskabel vast door middel van de doorgang achterop het product.

Montage boven het hoofd

Beschrijving bedieningspaneel

Toets	Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menu opties

Hoofdniveau	Programmeerniveaus			Beschrijving
Auto Show	Auto 1–6	Speed	0–100	automatische programma's
Static	Dimmer	0-255		Stelt de intensiteit in van de lichtopbrengst
	Strobe			Selecteert de stroboscoopfrequentie
Dimmer Mode	Off			Geen dimmer
	Dimmer 1–3			Dimcurves Dimmer 1 (snel) tot Dimmer 3 (langzaam)
Back Light	10S			Stelt de tijdsduur in waarop de achtergrondverlichting van het bedieningspaneel aan blijft.
	20S
	30S
	On
Information	Auto	Test		Plaatst het product in de testmodus
	Fixture Hours			Toont het totale aantal producturen
	Version			Toont de geïnstalleerde softwareversie
DMX Address	001–512			Stelt het DMX-adres van het product in
DMX Channel	1 Ch			1-kanaals: dimmer
	3 Ch			3-kanaals: dimmer H, dimmer L, stroboscoop
	4 Ch			4-kanaals: pod 1–4
	9 Ch			9-kanaals: pod 1–4, automatische programma's, dimmersnelheid, dimmer H, dimmer L, stroboscoop
Master/Slave Mode	Master			Selecteert de master-modus
	Slave			Selecteert de Slave-modus
Fan Mode	Auto			Regeling ventilator
	High
Temperature	LED1			Individuele pod-temperatuur
	LED2
	LED3
	LED4
LED Frequency	600Hz			PWM-frequentie
	1200 Hz
	2000 Hz
	4000 Hz
	25KHz

DMX-waarden

9 Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer H	000Ü 255	0–100%
	2	Dimmer L	000Ü 255	0–100%
	3 Stroboscoop		000Ü 010011Ü 132133Ü 255	Geen functie0–20 Hz (Alle pods)0–20 Hz (Willekeurige stroboscoopmacro's)
	4	Wit 1	000Ü 255	0–100%
	5	Wit 2	000Ü 255	0–100%
	6	Wit 3	000Ü 255	0–100%
	7	Wit 4	000Ü 255	0–100%
	8	Automatischeprogramma's	000Ü 010011Ü 040041Ü 080081Ü 120121Ü 160161Ü 200201Ü 240241Ü 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Geen functie
	9 Dimmersnelheid		000Ü 010011Ü 040041Ü 080081Ü 120121Ü 255	Voorinstelling van de dimmersnelheid vanaf hetdisplaymenuNiet-lineaire dimcurve 1 (snelst)Niet-lineaire dimcurve 2Niet-lineaire dimcurve 3 (langzaamst)Voorinstelling van de dimmersnelheid vanaf hetdisplaymenu

1 Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer H	000Ü 255	0–100%

3 Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Dimmer H	000Ü 255	0–100%
	2	Dimmer L	000Ü 255	0–100%
	3 Stroboscoop		000Ü 010011Ü 132133Ü 255	Geen functie0–20 Hz (Alle pods)0–20 Hz (Willekeurige stroboscoopmacro's)

4 Ch	Kanaal	Functie	Waarde	Percentage/instelling
	1	Wit 1	000Ü 255	0–100%
	2	Wit 2	000Ü 255	0–100%
	3	Wit 3	000Ü 255	0–100%
	4	Wit 4	000Ü 255	0–100%

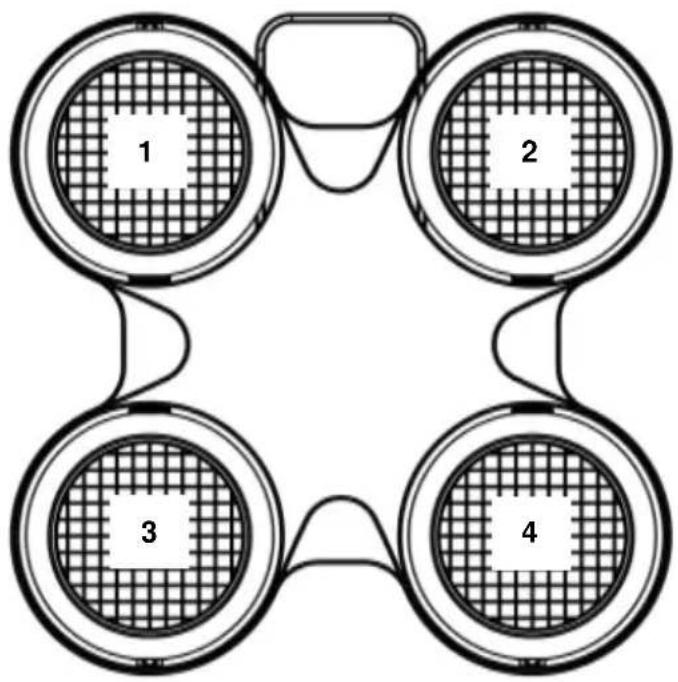

STRIKE 4 pod-selectie voor DMX-regeling

STRIKE 4 hoekverstelling voor DMX-regeling

-24° tot 24° Verstelling -24° tot 24° Verstelling

Contact Us USA WORLD HEADQUARTERS General Information - Chauvet

Address: Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Technical Support

Email: [e-mail]

World Wide Web

www.chauvetlighting.eu

General Information - Chauvet Europe Ltd.

Address: Unit 1C
