GEBRUIKSAANWIJZING COLORdash Accent Quad Chauvet
Over deze handleiding
De COLORdash™ Accent Quad Beknopte Handleiding (BH) beva basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Veiligheidsinstruc ties
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld. - Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
- Het product is niet bedoeld voor permanente installatie.
Veiligheidsinstructi es (vervolg)
- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
- Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de ophang- /montagebeugel om dit product te dragen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren.
- Maak vanuit de VS, het VK, Ierland, Mexico of Benelux gebruik van de informatie onder Neem contact met ons op aan het einde van deze BH.
Wat is inbegrepen
• COLORdash™ Accent Quad
- Garantiekaart
- Beknopte handleiding
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af.
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live | Zwart | Bruin | Geel/messing |
| AC Neutraal | Wit | Blauw | Zilver |
| AC Aarde | Groen/geel | Groen/geel | Groen |
DMX-koppeling
De COLORdash™ Accent Quad kan met een 3- of 5-pins DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.
DMX-aansluiting
De COLORdash™ Accent Quad gebruikt een 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 4 Ch, 6 Ch en 10Ch. Zie de gebruikershandleiding voor meer informatie over het verbinden en configurere van het product voor DMX-werking.
Master/slave- verbinding
De COLORdash™ Accent Quad maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor de master/slave-werking.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklemmen het gewicht van het product kunnen dragen. Ga voor onze Chauvet-serie montageklemmen naar www.trusst.com/productcategory/accessories-clamps/.

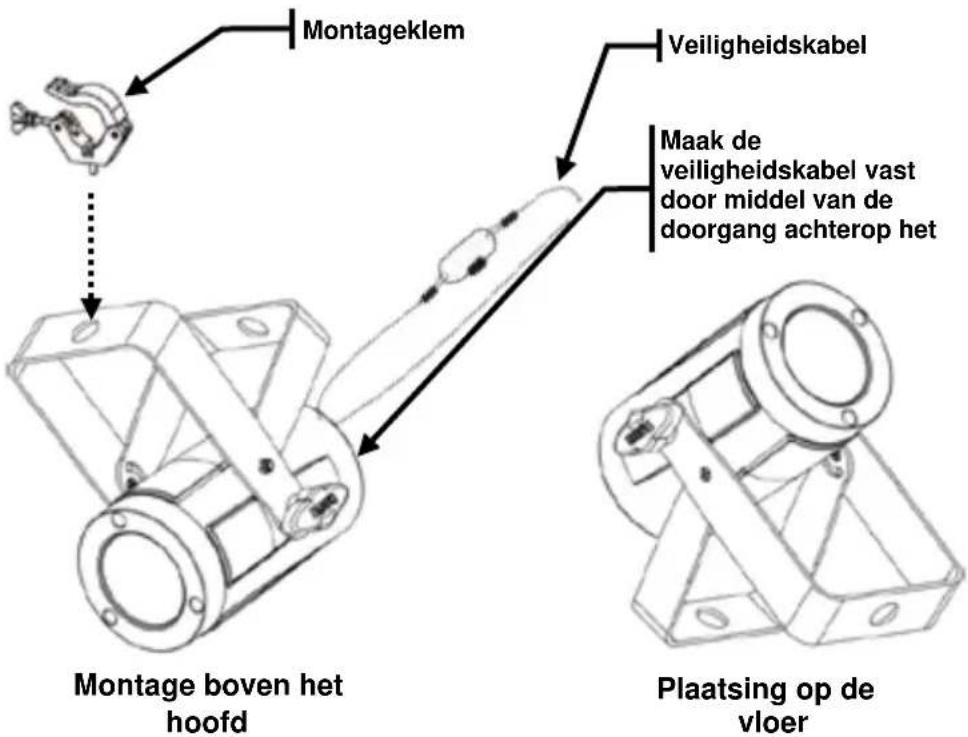

Montagediagram van het product
| Toets | Functie |
| Sluit het huidige menu of functie af | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie |
Menu Map
| Hoofdniveau | Programmeerniveaus | Beschrijving | |||
| Auto Show | Auto 0–4 | Speed | 0–100 | Automatische programma's | |
| Static | Fixed Color | R | Rood | ||
| G | Groen | ||||
| B | Blauw | ||||
| A | Amber | ||||
| GB | Groen/blauw | ||||
| RB | Rood/blauw | ||||
| RG | Rood/groen | ||||
| RGB | Rood/groen/blauw | ||||
| RA | Rood/amber | ||||
| GA | Groen/amber | ||||
| BA | Blauw/amber | ||||
| RGA | Rood/groen/amber | ||||
| RBA | Rood/blauw/amber | ||||
| GBA | Groen/blauw/amber | ||||
| RGBA | Rood/groen/blauw/amber | ||||
| Manual Color | R | Value 0–255 | Combineer rood, groen, blauw en amber om een aangepaste kleur te maken (0–100%) | ||
| G | |||||
| B | |||||
| A | |||||
| Dimmer Mode | Off | Geen dimmer | |||
| Dimmer 1–3 | Dimcurves Dimmer 1 (snel) tot Dimmer 3 (langzaam) | ||||
| Back Light | 10S | Schakelt de backlight van de display uit na 10s van inactiviteit | |||
| 20S | Schakelt de backlight van de display uit na 20s van inactiviteit | ||||
| 30S | Schakelt de backlight van de display uit na 30s van inactiviteit | ||||
| On | De backlight van de display is altijd aan | ||||
| Hoofdniveau | Programmeerniveaus | Beschrijving | |||
| Information | Auto Test | Schakelt achtereenvolgens alle LED-lapmpjes in voor testen | |||
| Fixture Hours | Toont het totale aantal producturen | ||||
| Version | Toont de geïnstalleerde softwareversie | ||||
| DMX Address | 001–509 | Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid) | |||
| DMX Channel | 4 Ch | 4-kanaals: RGBA-regeling | |||
| 6 Ch | 6-kanaals: RGBA-regeling, dimmer en stroboscoop | ||||
| 10Ch | 10-kanaals: RGBA-regeling, dimmer, stroboscoop, kleurenmacro/witbalans, automatische programma's, automatische snelheid, dimmersnelheid | ||||
| Master/Slave Mode | Master | DMX-modus (Master) | |||
| Slave | Slave-modus | ||||
| White Balance | R | Value 125–255 | Stelt de maximum waarde van de rode LED in | ||
| G | Stelt de maximum waarde van de groene LED in | ||||
| B | Stelt de maximum waarde van de blauwe LED in | ||||
DMX-waarden
| 10Ch | Kanaal | Functie | Waarde | Percentage/instelling |
| 1 | Dimmer | 000Ü 255 | 0–100% | |
| 2 | Rood | 000Ü 255 | 0–100% | |
| 3 | Groen | 000Ü 255 | 0–100% | |
| 4 | Blauw | 000Ü 255 | 0–100% | |
| 5 | Amber | 000Ü 255 | 0–100% | |
| 6 | Stroboscoop | 000Ü 010011Ü 255 | Geen functieLangzaam tot snel | |
| 7 | Kleurenmacro + witbalans | 000Ü 010011Ü 030031Ü 050051Ü 070071Ü 090091Ü 110111Ü 130131Ü 150151Ü 170171Ü 200201Ü 205206Ü 210211Ü 215216Ü 220221Ü 225226Ü 230231Ü 235236Ü 240241Ü 245246Ü 250251Ü 255 | Geen functieR: 100% G: 0–100% B: 0R: 100%–0 G: 100% B: 0R: 0 G: 100%–0 B: 100%R: 0–100% G: 0 B: 100%R: 100% G: 0 B: 100%–0R: 100% G: 0–100% B: 0–100%R: 100%–0 G: 100%–0 B: 100%R: 100% G: 100% B: 100% A: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11 | |
| 8 | Automatische programma's | 000Ü 051052Ü 101102Ü 152153Ü 203204Ü 254255 | Geen functieAutomatisch programma 1Automatisch programma 2Automatisch programma 3Automatisch programma 4Automatisch programma 0 (Auto 1–4) | |
| 9 | Automatische snelheid | 000Ü 255 | Langzaam tot snel (wanneer kanaal 8 tussen 052–255 is) | |
| 10 | Dimmersnelheid | 000Ü 051052Ü 101102Ü 152153Ü 203204Ü 255 | Voorinstelling van de dimmersnelheid vanaf het displaymenuDimcurve uit (lineaire dimmer)Niet-lineaire dimcurve 1 (snelst)Niet-lineaire dimcurve 2Niet-lineaire dimcurve 3 (langzaamst) |
DMX-waarden (vervolg)
| 6 Ch | Kanaal | Functie | Waarde | Percentage/instelling |
| 1 | Dimmer | 000Ü 255 | 0–100% | |
| 2 | Rood | 000Ü 255 | 0–100% | |
| 3 | Groen | 000Ü 255 | 0–100% | |
| 4 | Blauw | 000Ü 255 | 0–100% | |
| 5 | Amber | 000Ü 255 | 0–100% | |
| 6 Stroboscoop | 000Ü 010011Ü 255 | Geen functieLangzaam tot snel | ||
| 4 Ch | Kanaal | Functie | Waarde | Percentage/instelling |
| 1 | Rood | 000Ü 255 | 0–100% | |
| 2 | Groen | 000Ü 255 | 0–100% | |
| 3 | Blauw | 000Ü 255 | 0–100% | |
| 4 | Amber | 000Ü 255 | 0–100% |
