MANUAL DE USUARIO COLORdash Accent Quad Chauvet

La Guía de Referencia Rápida (GRR) del COLORdash™ Accent Quad contiene información básica sobre el producto, como montaje, opciones de menú y valore DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.

• NO mire a la fuente de luz cuando el producto esté encendido.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

- CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.

- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.

• USE un cable de seguridad (incluido) cuando monte este producto en lo alto.

- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)

- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

• NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

• Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

• Fuera de EE.UU., Reino Unido, Irlanda, México o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto.
• Desde dentro de EE.UU., Reino Unido, Irlanda, México, o Benelux, utilice la información de Contact Us del final de esta GRR.

Qué va

• COLORdash™ Accent Quad

Incluido

• Tarjeta de Garantía
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado	Negro	Marrón	Amarillo/Latón
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Enlace DMX

El COLORdash™ Accent Quad funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible e www.chauvetprofessional.com.

Conexión DMX

El COLORdash™ Accent Quad usa una conexión de datos DMX normal para sus personalidades DMX: 4 Ch, 6 Ch, y 12Ch. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/ Esclavo

El COLORdash™ Accent Quad usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

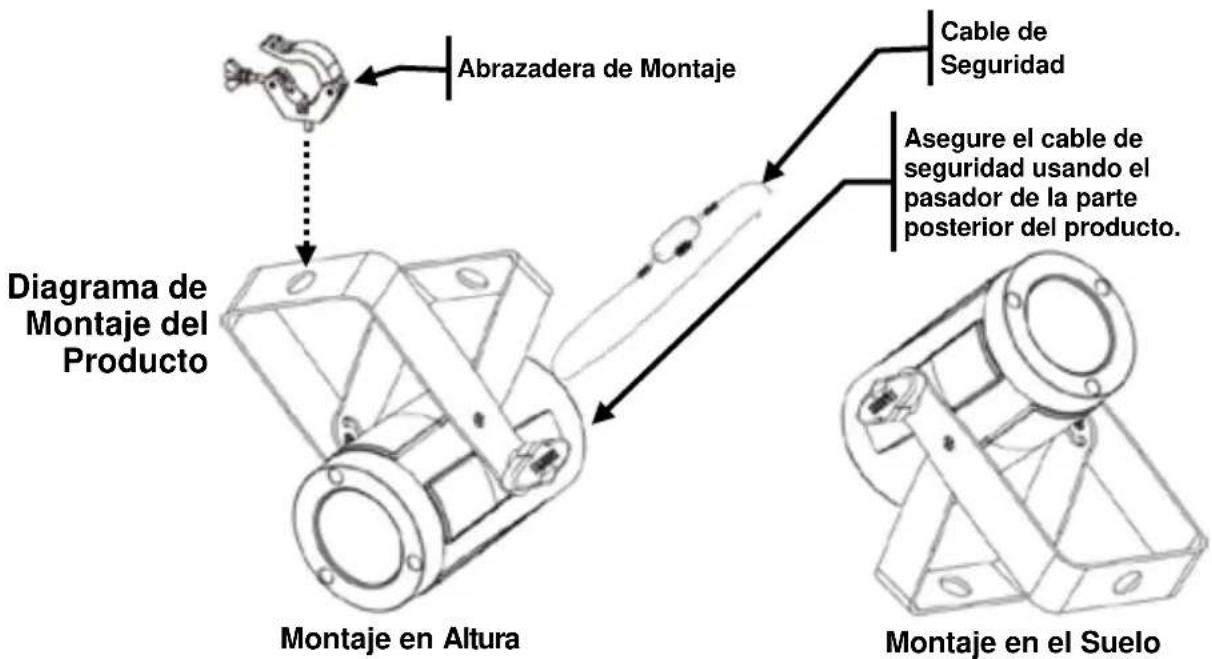

Montaje Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite www.trusst.com/productcategory/base-plates-accessories-clamps/.

Descripción del Panel de Control

Botón	Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Opciones de Menú

Nivel Principal	Niveles de Programación				Descripción
Auto Show	Auto 0-4		Speed	0-100	Programas automáticos
Static	Fixed Color		R		Rojo
			G		Verde
			B		Azul
			A		Ámbar
			GB		Verde/Azul
			RB		Rojo/Azul
			RG		Rojo/Verde
			RGB		Rojo/Verde/Azul
			RA		Rojo/Ámbar
			GA		Verde/Ámbar
			BA		Azul/Ámbar
			RGA		Rojo/Verde/Ámbar
			RBA		Rojo/Azul/Ámbar
			GBA		Verde/Azul/Ámbar
			RGBA		Rojo/Verde/Azul/Ámbar
	Manual Color	R	Value	0-255	Combina rojo, verde, azul, y ámbar para crear un color personalizado (0-100%)
		G
		B
		A
Dimmer Mode	Off				Sin atenuador
	Dimmer 1-3				Curvas de atenuación Dimmer 1 (rapida) a Dimmer 3 (lenta)
Back Light	10S				Se apaga la retroiluminación después de 10 segundos de inactividad
	20S				Se apaga la retroiluminación después de 20 segundos de inactividad
	30S				Se apaga la retroiluminación después de 30 segundos de inactividad
	On				Luz de fondo permanece encendida
Nivel Principal	Niveles de Programación			Descripción
Information	Auto		Test	Establece producto en modo de prueba
	Fixture Hours			Muestra la cantidad de tiempo (en horas) que se ha usado el producto
	Version			Muestra la versión de software instalada
DMX Address	001–509			Selecciona la dirección DMX (canal restringido a la personalidad elegida)
DMX Channel	4 Ch			4-canales: control RVAA
	6 Ch			6-canales: atenuador, RVAA, estroboscopio
	10Ch			10-canales: atenuador, RVAA, estroboscopio, macro de color/equilibrio de blancos, programas automáticos, velocidad automática, velocidad atenuador
Master/Slave Mode	Master			Selecciona el modo DMX (Maestro)
	Slave			Selecciona el modo Esclavo
White Balance	R	Value 125–255		Define la temperatura de color usada cuando los deslizadores RVA están al 100%
	G
	B

Valores DMX

10Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000Ü 255	0–100%
	2	Rojo	000Ü 255	0–100%
	3	Verde	000Ü 255	0–100%
	4	Azul	000Ü 255	0–100%
	5	Ámbar	000Ü 255	0–100%
	6	Estroboscopio	000Ü 010011Ü 255	Sin función0–20 Hz
	7	Macro de color + Equilibrio de Blancos	000Ü 010011Ü 030031Ü 050051Ü 070071Ü 090091Ü 110111Ü 130131Ü 150151Ü 170171Ü 200201Ü 205206Ü 210211Ü 215216Ü 220221Ü 225226Ü 230231Ü 235236Ü 240241Ü 245246Ü 250251Ü 255	Sin funciónR: 100% V: 0–100% A: 0R: 100%–0 V: 100% A: 0R: 0 V: 100% A: 0–100%R: 0 V: 100%–0 A: 100%R: 0–100% V: 0 A: 100%R: 100% V: 0–100% A: 0–100%R: 100%–0 V: 100%–0 A: 100%RVAA: 100%Blanco 1Blanco 2Blanco 3Blanco 4Blanco 5Blanco 6Blanco 7Blanco 8Blanco 9Blanco 10Blanco 11
	8	Programas Automáticos	000Ü 051052Ü 101102Ü 152153Ü 203204Ü 254255	No Sin funciónPrograma automático 1Programa automático 2Programa automático 3Programa automático 4Programa automático 0 (Auto 1–4)
	9	Velocidad Automática	000Ü 255	Lento a rapido (Solo cuando se usa valor 052 a 255)
	10	Velocidad Atenuador	000Ü 051052Ü 101102Ü 152153Ü 203204Ü 255	Pre configura la velocidad del atenuador desde la pantalla de menúAtenuador linealCurva de atenuación no-lineal 1(la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3(la más lenta)
6 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000Ü 255	0–100%
	2	Rojo	000Ü 255	0–100%
	3	Verde	000Ü 255	0–100%
	4	Azul	000Ü 255	0–100%
	5	Ámbar	000Ü 255	0–100%
	6 Estroboscopio		000Ü 010011Ü 255	Sin función0–20 Hz

4 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo	000Ü 255	0–100%
	2	Verde	000Ü 255	0–100%
	3	Azul	000Ü 255	0–100%
	4	Ámbar	000Ü 255	0–100%
