COLORdash Accent Quad - Éclairage professionnel Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED professionnel
Marque	Chauvet
Modèle	COLORdash Accent Quad
Alimentation	100-240 VCA, 50/60 Hz (universelle)
Source lumineuse	4 LED (Rouge, Vert, Bleu, Ambre)
Personnalités DMX	4 canaux, 6 canaux, 10 canaux
Connectivité	DMX, Maître/Esclave
Protection	IP20
Température ambiante max	45 °C (113 °F)
Ventilation requise	20 pouces (50 cm) des surfaces adjacentes
Montage	En hauteur ou au sol, avec câble de sécurité inclus
Fonctions principales	Gradateur, stroboscope, macros de couleurs, balance des blancs, programmes automatiques
Modes de fonctionnement	DMX, Maître/Esclave, Automatique, Statique, Manuel
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; ne pas utiliser de produits liquides
Sécurité	Ne pas ouvrir, ne pas regarder la source lumineuse, débrancher en cas d'inutilisation prolongée
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support Chauvet
Contenu de l'emballage	Appareil, fiche de garantie, manuel de référence

FOIRE AUX QUESTIONS - COLORdash Accent Quad Chauvet

Comment régler l'adresse DMX sur le COLORdash Accent Quad ?

Appuyez sur Menu jusqu'à afficher DMX Address, puis utilisez les flèches haut/bas pour sélectionner une valeur entre 001 et 509. Appuyez sur Enter pour confirmer.

Quelles sont les personnalités DMX disponibles ?

Trois personnalités : 4 canaux (RVBA direct), 6 canaux (gradateur + RVBA + stroboscope) et 10 canaux (gradateur, RVBA, stroboscope, macros, programmes auto, vitesses).

Comment utiliser le mode Maître/Esclave ?

Connectez les appareils en chaîne DMX. Sur le maître, réglez Master/Slave Mode sur Master. Sur les esclaves, réglez sur Slave. Le maître contrôle tous les esclaves.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion secteur et que la prise est sous tension. Assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, ne tentez pas de réparation et contactez le support Chauvet.

Comment nettoyer le COLORdash Accent Quad ?

Utilisez un chiffon sec et non abrasif pour retirer la poussière. N'utilisez jamais de produits liquides ou solvants. Débranchez l'appareil avant tout nettoyage.

Quelle est la température ambiante maximale d'utilisation ?

La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner l'appareil au-delà de cette température.

Comment monter l'appareil en hauteur ?

Utilisez le support de montage intégré et fixez-le à une structure solide. Attachez toujours un câble de sécurité (inclus) au passant arrière pour éviter toute chute.

Puis-je utiliser cet appareil en extérieur ?

Non, l'appareil est classé IP20 et ne doit être utilisé qu'en intérieur, à l'abri de la poussière, de l'humidité et de la chaleur excessive.

Comment régler la balance des blancs ?

Allez dans le menu White Balance, puis réglez les valeurs R, V, B de 125 à 255 pour ajuster la température de couleur lorsque les canaux RVB sont à 100%.

Que faire en cas de condensation interne ?

Laissez l'appareil s'acclimater à la température ambiante pendant plusieurs heures avant de le mettre sous tension. La condensation disparaîtra d'elle-même.

MODE D'EMPLOI COLORdash Accent Quad Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MR) du COLORdash™ Accent Quad reprend des informations de base sur cet appareil notamment en matière de connexions montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne..

Consignes de Sécurité (Suite)

Utilisez TOUJOURS un câble de sécurité (inclus) lorsque vous montez cet appareil en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20)
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées

Contact

En dehors des États-Unis, du Royaume-Uni de l'Irlande, du Mexique et de Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil.

- Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

COLORdash™ Accent Quad

Une Fiche de Garantie

• Un Manuel de Reference

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA	Noir	Marron	Jaune/Cuivré
Neutre CA	Blanc	Bleu	Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Raccordement DMX

Le COLORdash™ Accent Quad fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le COLORdash™ Accent Quad utilise une connexion de données DMX standard pour ses personnalités DMX: 4 Ch, 6 Ch, et 10Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le COLORdash™ Accent Quad utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter e configurer le mode de fonctionnement Maître/Esclave.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvre notre gamme de fixations Chauvet sur www.trusst.com/productcategory/base-plates-accessories-clamps/.

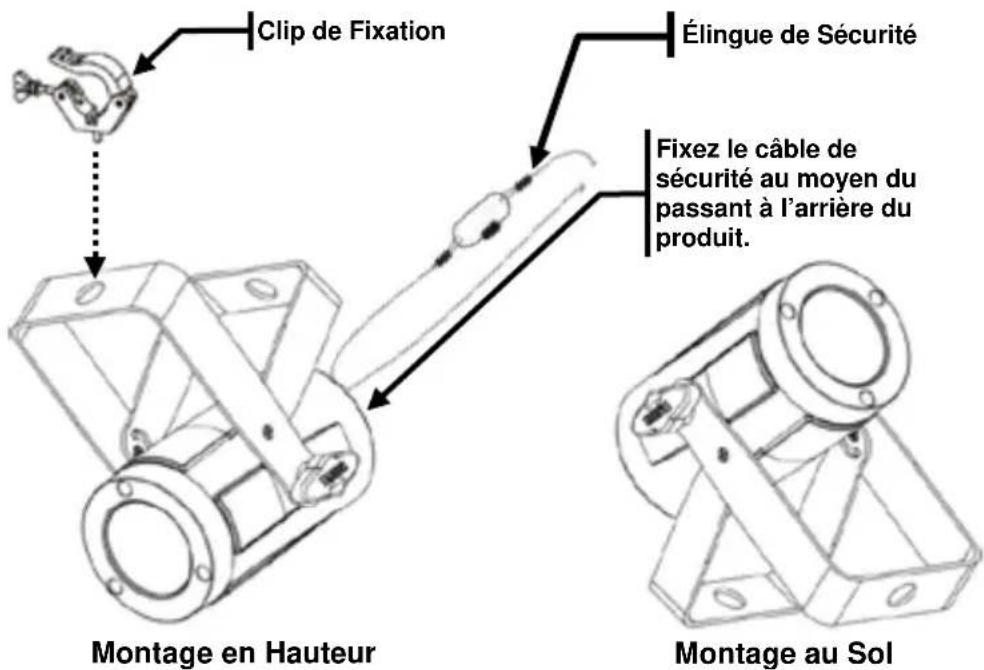

Schéma de Montage de l'Appareil

Description du Tableau de Commandes

Bouton	Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Options du Menu

Niveau Principal	Niveaux de Programmation				Description
Auto Show	Auto 0-4		Speed	0-100	Programmes automatiques
Static	Fixed Color		R		Rouge
			G		Vert
			B		Bleu
			A		Ambre
			GB		Vert/Bleu
			RB		Rouge/Bleu
			RG		Rouge/Vert
			RGB		Rouge/Vert/Bleu
			RA		Rouge/Ambre
			GA		Vert/Ambre
			BA		Bleu/Ambre
			RGA		Rouge/Vert/Ambre
			RBA		Rouge/Bleu/Ambre
			GBA		Vert/Bleu/Ambre
			RGBA		Rouge/Vert/Bleu/Ambre
	Manual Color	R	Value 0-255		Combine les couleurs rouge, vert, bleu etambre pour créer une couleurpersonnalisée (0-100%)
		G
		B
		A
Dimmer Mode	Off				Pas de gradateur
	Dimmer 1-3				Courbe de gradation Dimmer 1 (rapide)a Dimmer 3 (lent)
Back Light	10S				Désactive rétroéclairage après 10secondes d'inactivité
	20S				Désactive rétroéclairage après 20secondes d'inactivité
	30S				Désactive rétroéclairage après 30secondes d'inactivité
	On				Le retroéclairage reste sur

Options du Menu (Suite)

Niveau Principal	Niveaux de Programmation			Description
Information	Auto		Test	Définit produit en mode de test
	Fixture Hours			Indique la durée d'utilisation de l'unité
	Version			Indique la version logicielle installée
DMX Address	001–509			Sélectionne l'adresse DMX (le canal le plus haut limité à la personnalité choisie)
DMX Channel	4 Ch			4-canaux: commande RVBA
	6 Ch			6-canaux: gradateur, RVBA, stroboscope
	10Ch			10-canaux: gradateur, RVBA, stroboscope, macros de couleurs + balance des blancs, programmes auto, vitesse auto, vitesse gradateur
Master/Slave Mode	Master			Sélectionne le mode DMX (Maître)
	Slave			Sélectionne le mode Esclave
White Balance	R	Value 125–255		Définit la température de la couleur utilisée quand les potentiomètres RVB sont à 100%
	G
	B

Valeurs DMX

10Ch	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000Ü 255	0–100%
	2	Rouge	000Ü 255	0–100%
	3	Vert	000Ü 255	0–100%
	4	Bleu	000Ü 255	0–100%
	5	Ambre	000Ü 255	0–100%
	6 Stroboscope		000Ü 010011Ü 255	Pas de fonction0–20 Hz
	7	Macros de Couleurs + Balance des Blancs	000Ü 010011Ü 030031Ü 050051Ü 070071Ü 090091Ü 110111Ü 130131Ü 150151Ü 170171Ü 200201Ü 205206Ü 210211Ü 215216Ü 220221Ü 225226Ü 230231Ü 235236Ü 240241Ü 245246Ü 250251Ü 255	Pas de fonctionR: 100% V: 0-100% B: 0R: 100%-0 V: 100% B: 0R: 0 V: 100% B: 0-100%R: 0 V: 100%-0 B: 100%R: 0-100% V: 0 B: 100%R: 100% V: 0 B: 100%-0R: 100% V: 0-100% B: 0-100%R: 100%-0 V: 100%-0 B: 100%R: 100% V: 100% B: 100% A: 100%Blanc 1Blanc 2Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11
	8 Programmes Auto		000Ü 051052Ü 101102Ü 152153Ü 203204Ü 254255	Pas de fonctionProgramme Auto 1Programme Auto 2Programme Auto 3Programme Auto 4Programme Auto 0 (Auto 1–4)
	9 Vitesse Auto		000 Ü 255	Lent à rapide (seulement en utilisation avec 052–255 dans canal 8)
	10	Vitesse du Gradateur	000Ü 051052Ü 101102Ü 152153Ü 203204Ü 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1 (la plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3 (la moins rapide)

Valeurs DMX (Suite)

6 Ch	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000Ü 255	0–100%
	2	Rouge	000Ü 255	0–100%
	3	Vert	000Ü 255	0–100%
	4	Bleu	000Ü 255	0–100%
	5	Ambre	000Ü 255	0–100%
	6 Stroboscope		000Ü 010011Ü 255	Pas de fonction0–20 Hz

4 Ch	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Rouge	000Ü 255	0–100%
	2	Vert	000Ü 255	0–100%
	3	Bleu	000Ü 255	0–100%
	4	Ambre	000Ü 255	0–100%
