MODE D'EMPLOI STRIKE 4 Chauvet
À Propos de ce Manuel
Le Manuel de Référence (MR) du STRIKE 4 reprend des informations de base su ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.
Clause de Non-Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
Consignes de Sécurité
- N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- ATTENTION : Le stroboscope peut déclencher des crises d'épilepsie. L'utilisateur doit se conformer à la réglementation locale en matière d'utilisation du stroboscope.
- ATTENTION : le boîtier de ce produit peut s'avérer brûlant lors du fonctionnement.
- Montez toujours ce produit dans un endroit bien ventilé, à au moins 50 cm (20 pouces) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement.
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez ce produit NI à un gradateur NI à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale doit être de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
Contact
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique et de Benelux, contactez votre distributeur si vous avez besoin d'assistance ou d'renvoyer votre produit. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.
Ce Qui est Inclus
- Un STRIKE 4
- Un cordon d'alimentation powerCON® de Neutrik®
- Une fiche de garantie
• Un manuel de référence
Alimentation CA
Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion Électrique
Vous pouvez connecter entre eux jusqu'à 11 STRIKE 4 à 120 V, 19 unités à 208 V ou 21 unités à 230 V. Ne dépassez jamais cette limite. Vous pouvez vous procurer séparément des cordons d'alimentation de raccordement.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la vis |
| Conducteur CA | Noir | Marron | Jaune/Cuivré |
| Neutre CA | Blanc | Bleu | Argenté |
| Terre CA | Vert/Jaune | Vert/Jaune | Vert |
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Remplacement du Fusible
- Débranchez l'appareil de la prise.
- À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible.
- Remplacez le fusible obsolète par un fusible neuf équivalent
- Revissez le couvercle du porte-fusible et rebranchez l'unité.
Raccordement DMX
Le STRIKE 4 fonctionnera avec un jeu d'orgues DMX au moyen de connexion DMX en série. Une introduction au DMX est à votre disposition su www.chauvetprofessional.com.
Connexion DMX
Le STRIKE 4 utilise une connexion de données DMX standard pour se personnalités DMX : 1 Ch, 3 Ch, 4 Ch et 9 Ch. Consultez le manuel d'utilisation pour connecter et configurer le fonctionnement en DMX.
Connexion Maître/Esclave
Le STRIKE 4 utilise une connexion de données DMX pour son mode maître/esclave. Consultez le manuel d'utilisation pour connecter et configurer le fonctionnement en maître/esclave.
Installation
Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvre notre gamme de fixations Chauvet sur http://trusst.com/products/.

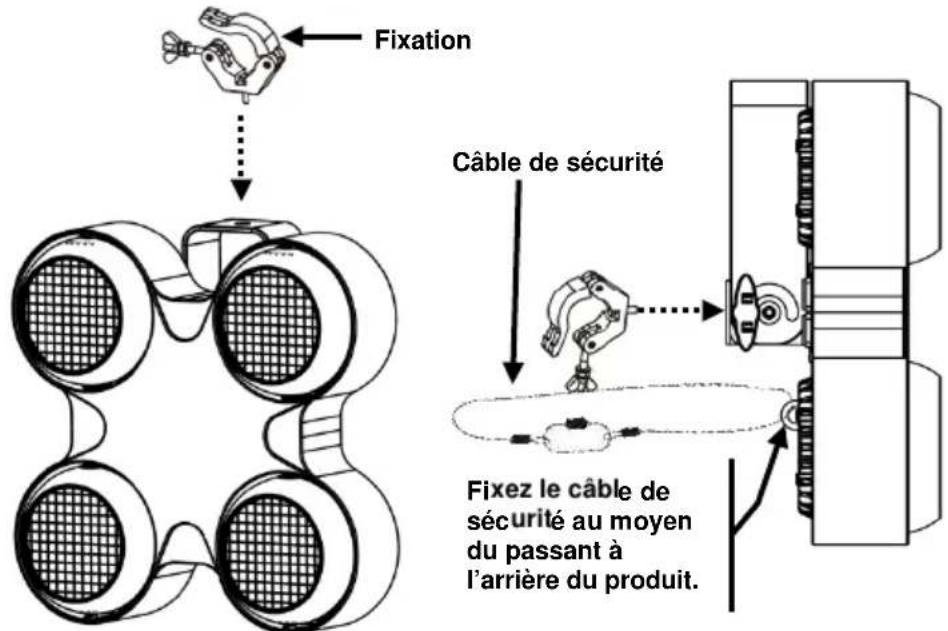

Schéma de Montage de l'Appareil
Montage en Hauteur
Description du Tableau de Commandes
| Bouton | Fonction |
| Permet la sortie du menu ou de la fonction en cours | |
| Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée | |
| Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques | |
| Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques |
Options du Menu
| Niveau Principal | Niveaux de Programmation | Description | ||
| Auto Show | Auto 1-6 | Speed | 0-100 | Programmes automatiques |
| Static | Dimmer | 0-255 | Définit l'intensité de la sortie de lumière | |
| Strobe | Sélectionne la fréquence du stroboscope | |||
| Dimmer Mode | Off | Pas de gradateur | ||
| Dimmer 1-3 | Courbes de gradation Dimmer 1 (rapide) à Dimmer 3 (lent) | |||
| Back Light | 10S | Définit la durée pendant laquelle le panneau de commande reste rétro-éclairé | ||
| 20S | ||||
| 30S | ||||
| On | ||||
| Information | Auto | Test | Sélectionne le mode test du produit | |
| Fixture Hours | Affiche le total d'heures de fonctionnement de l'appareil. | |||
| Version | Indique la version logicielle installée | |||
| DMX Address | 001-512 | Définit l'adresse DMX du produit | ||
| DMX Channel | 1 Ch | 1 canal : gradateur | ||
| 3 Ch | 3 canaux : gradateur H, gradateur L, stroboscope | |||
| 4 Ch | 4 canaux : modules 1 à 4 | |||
| 9 Ch | 9 canaux : modules 1 à 4, programmes auto, vitesse gradateur, gradateur H, gradateur L, stroboscope | |||
| Master/Slave Mode | Master | Sélectionne le mode maître | ||
| Slave | Sélectionne le mode esclave | |||
| Fan Mode | Auto | Contrôle de la vitesse du ventilateur | ||
| High | ||||
| Temperature | LED1 | Température de chaque module | ||
| LED2 | ||||
| LED3 | ||||
| LED4 | ||||
| LED Frequency | 600Hz | Fréquence MLI (PMW) : | ||
| 1200 Hz | ||||
| 2000 Hz | ||||
| 4000 Hz | ||||
| 25KHz | ||||
Valeurs DMX
| Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Gradateur H | 000Ü 255 | 0–100% |
| 2 | Gradateur L | 000Ü 255 | 0–100% |
| 3 Stroboscope | 000Ü 010011Ü 132133Ü 255 | Aucune fonction0–20 Hz (tous les modules)0–20 Hz (macros stroboscope aléatoires) | |
| 4 | Blanc 1 | 000Ü 255 | 0–100% |
| 5 | Blanc 2 | 000Ü 255 | 0–100% |
| 6 | Blanc 3 | 000Ü 255 | 0–100% |
| 7 | Blanc 4 | 000Ü 255 | 0–100% |
| 8 | Programmes Automatiques | 000Ü 010011Ü 040041Ü 080081Ü 120121Ü 160161Ü 200201Ü 240241Ü 255 | Aucune fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Aucune fonction |
| 9 | Vitesse du Gradateur | 000Ü 010011Ü 040041Ü 080081Ü 120121Ü 255 | Préréglage de vitesse de gradateur à partir du menu affichageCourbe de gradation non linéaire 1 (rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3 (le plus lent)Préréglage de vitesse de gradateur à partir du menu affichage |
Valeurs DMX (Suite)
| 1 Ch | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Gradateur H | 000Û 255 | 0–100% | |
| 3 Ch | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Gradateur H | 000Û 255 | 0–100% | |
| 2 | Gradateur L | 000Û 255 | 0–100% | |
| 3 Stroboscope | 000Û 010011Û 132133Û 255 | Aucune fonction0–20 Hz (tous les modules)0–20 Hz (macros stroboscope aléatoires) | ||
| 4 Ch | Canal | Fonction | Valeur | Pourcentage/Configuration |
| 1 | Blanc 1 | 000Û 255 | 0–100% | |
| 2 | Blanc 2 | 000Û 255 | 0–100% | |
| 3 | Blanc 3 | 000Û 255 | 0–100% | |
| 4 | Blanc 4 | 000Û 255 | 0–100% | |

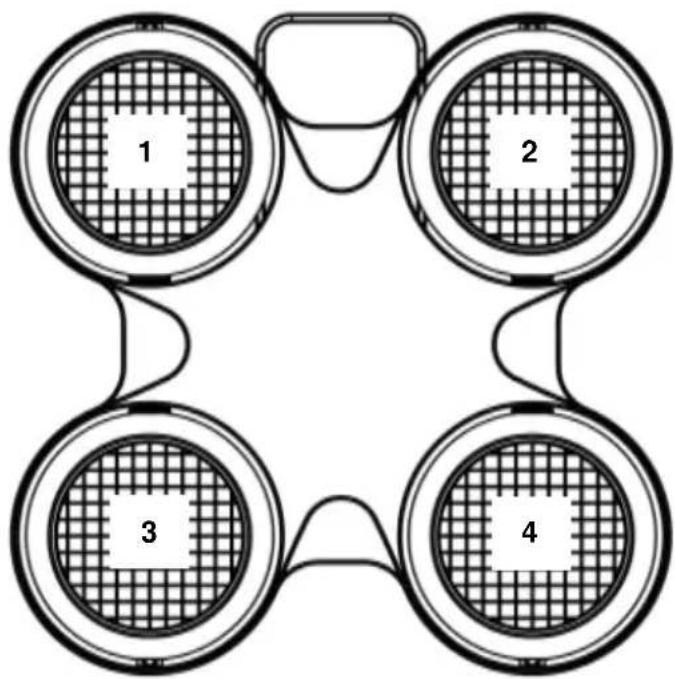

Sélection des modules du STRIKE 4 pour le contrôle par DMX


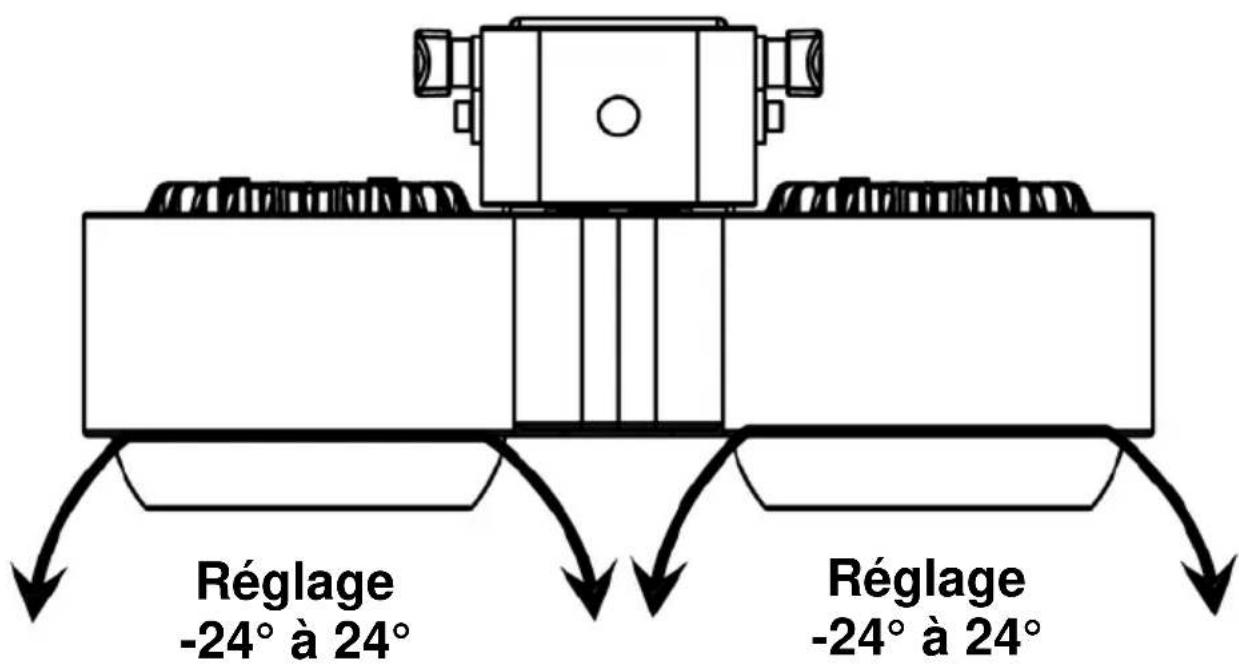

Réglage de l'angle du STRIKE 4 pour le contrôle par DMX
