ÉPIX Strip Tour - Éclairage professionnel Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED RGB, 16 segments de pixels, 3 modes de contrôle (DMX, autonome, maître/esclave)
Utilisation	Idéal pour les événements en direct, les concerts, les spectacles et les installations permanentes
Maintenance et réparation	Vérifier régulièrement les connexions, nettoyer les lentilles et les surfaces, remplacer les LED défectueuses si nécessaire
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau, respecter les spécifications d'alimentation électrique
Informations générales	Poids léger, conception modulaire, compatible avec les systèmes de contrôle DMX standards

FOIRE AUX QUESTIONS - ÉPIX Strip Tour Chauvet

Comment connecter le Chauvet ÉPIX Strip Tour à ma source d'alimentation?

Assurez-vous que l'appareil est éteint, puis connectez le câble d'alimentation à la prise d'entrée située à l'arrière de l'ÉPIX Strip Tour. Branchez l'autre extrémité à une source d'alimentation compatible.

Comment configurer le Chauvet ÉPIX Strip Tour pour le contrôle DMX?

Pour configurer le contrôle DMX, utilisez le menu de l'appareil pour sélectionner le mode DMX. Ensuite, connectez un câble DMX à la sortie DMX de l'ÉPIX Strip Tour et à votre contrôleur DMX.

Pourquoi les lumières ne s'allument-elles pas?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est bien connecté. Assurez-vous également que le fusible n'est pas grillé et que l'appareil est réglé sur le bon mode.

Comment mettre à jour le firmware du Chauvet ÉPIX Strip Tour?

Téléchargez la dernière version du firmware depuis le site officiel de Chauvet. Connectez l'appareil à votre ordinateur via USB et suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Comment résoudre les problèmes de scintillement des lumières?

Le scintillement peut être causé par une mauvaise connexion DMX ou des interférences. Vérifiez les câbles et les connexions. Si le problème persiste, essayez de changer de canal DMX ou de vérifier la qualité de votre source d'alimentation.

Quels accessoires sont recommandés pour le Chauvet ÉPIX Strip Tour?

Il est recommandé d'utiliser des câbles DMX de bonne qualité, des supports appropriés pour le montage et éventuellement une télécommande compatible pour un contrôle à distance.

Comment nettoyer le Chauvet ÉPIX Strip Tour?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager l'appareil.

Que faire si le Chauvet ÉPIX Strip Tour ne répond pas au contrôle?

Vérifiez que l'appareil est allumé et en mode DMX. Assurez-vous que le câblage DMX est correct et que le contrôleur DMX fonctionne. Si le problème persiste, effectuez un réinitialisation de l'appareil.

MODE D'EMPLOI ÉPIX Strip Tour Chauvet

A propos de ce manuel

Le Manuel de Référence (MdR) du ÉPIX Strip Tour reprend des informations de base sur cet apparéil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation pour l'ÉPIX Drive 900 à partir du site internet www.chauvetprofessionnel.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques containes dans ce MdR sont sujettes à modification sans préavis.

GARANTIE VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES LIMITÉE D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÉTÉS.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet apparéil est exempt de défauts de matérielux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitee complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont enoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prevus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTÉ AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• NE PAS ouvrir cet apparéil. Il ne contient aucune piece réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Le boitier de ce produit peut devenir chaud lorsque les lumières sont en fonctionnement.
• Installez cct apparéil dans un endroit bien ventilé à au moins 50~cm (20 po) des surfaces adjacentes.
• NE PAS laisser de matière inflammable à moins de 50 cm de cet apparéil lorsqu'il est en fonctionnement ou tout simplement branche.
• ATTENTION : Lorsque l'appareil est déplace d'un environnement à température extréme à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causeurs des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de lemettre sous tension.
• UTILISEZ un cable de sécurité lors du montage de cet apparéil en hauteur.
• NE faites PAS fonctionner cet appeareil en extérieur ou à tout endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourraient l'endommager. (IP20)
• NE PAS utiliser cet apparéil si le boîtier ou les ports d'entrée sortie paraissent endommages. Faites remplaçer les pieces endommagéesès que possible par un technicien agréé par Chauvet.
• Ne connectez jamais l'appareil à un variateur ou un réostat.
• Vous pouvez connecter cet apparéil UNIQUÉMENT au ÉPX Drive 900.
• Utilizez TOUJOURS le support de suspension/fixation pour supporter l'appareil.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• La température ambiente maximale est de 45^ (113 °F). Ne faites pas fonctionner cet apparéil à des températures plus élevées.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour returner un apparéil. Rêférez-vous à Contact Us à la fin de ce MR pour obtenir des informations pour nous contacter.

Contenu

• ÉPIX Strip Tour
  Filtre de diffusion blanche (white frost)
• Manuel de reférence

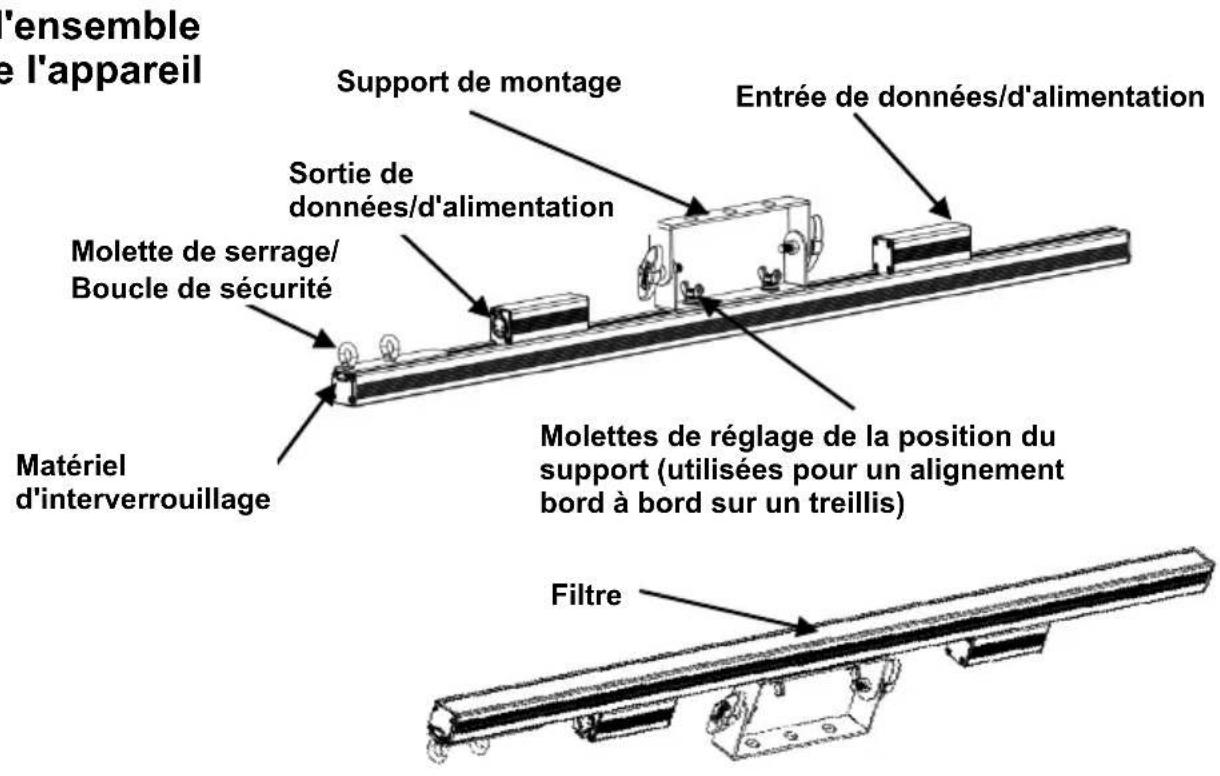

Vue d'ensemble de l'appareil

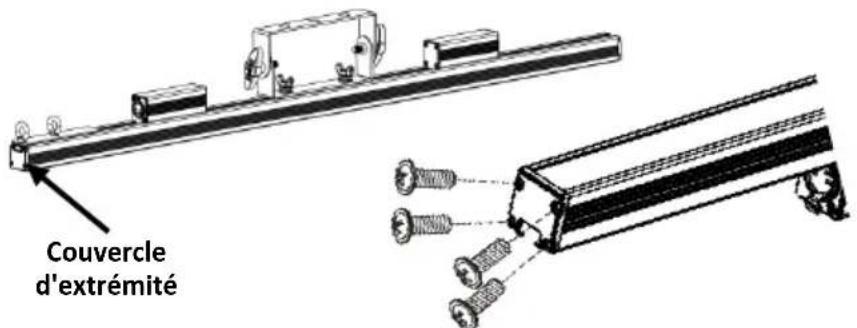

Installation du filtré

Le EPIX Strip Tour est livré avec un filtre stealth noir préinstallé. Suivez la procédure ci-dessous pour installer le filtre de diffusion.

1. Identifiez le couvrole d'extrimite de l'appareil qui ne dispose pas de matériel de connexion.
2. Enlevez les 4 vis du couvercle d'extrémité de l'appareil.
3. Enlevez le filtré.
4. Remettez le couvercle d'extrémité en place.

Assurez-vous d'installer le filtré de diffusion blanche avec le côté brillant faisant face aux LED.

Alimentation

Cet apparéil est alimenté par un ÉPIX Drive 900. Référez-vous au manuel d'utilisation du ÉPIX Drive 900 pour des instructions détaillées sur la manière de connecter cet apparéil à l'alimentation.

Chainage

Vous pouvez châner jusqu'à 18 ÉPIX Strip Tour sur chaque ÉPIX Drive 900. Ne dépassez jamais ce nombre.

Durant les périodes de non-utilisation, pour éviter toute usure inutil et pour prolonger la durée de vie, déconnectez entièrement le EPIX Drive 900 en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Modulation brouillée de largeur d'impulsion

Ce produit est doté de la technologie Scrambled-PWM (S-PWM), qui désynchronise les largeurs d'impulsion de chaque couleur des LED multicolores. Cela garantit qu'il puisse toujours y avoir une certaine puissance de sortie des LED, réduisant ainsi le scintillagement et maintenant les mêmes performances en niveaux de gris.

Montage

Veuillez tire les consignes de sécurité avant de monter cet apparéil. Utilisez au moins un point de fixation par apparéil. Assurez- vous que les fixations de montage peuvent supporter le poids de l' apparéil. Pour prendre connaissance de la gamme de pinces de montage CHAUVET Professional, veuillez consulter le site internet à l'adresse http://trusst.com/products/.

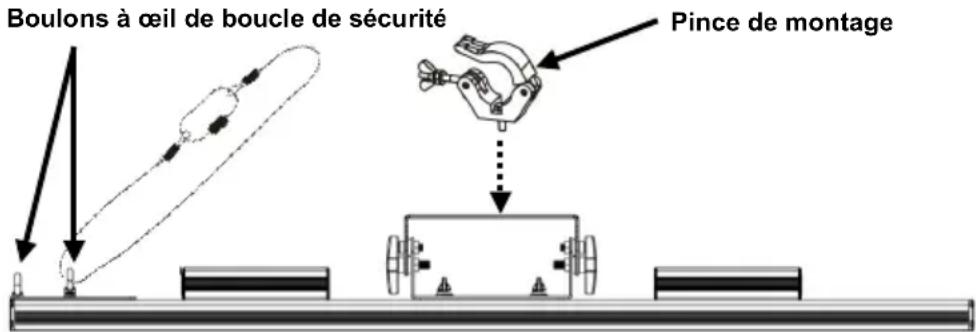

Montage en hauteur

Instructions de montage à la verticale

1. Fixez la pince au support de montage.
2. Fixez la pince à la structure ou surface souhaitée.
3. Attachez un cable de sécurité à l'anneau de sécurité de l'appareil.

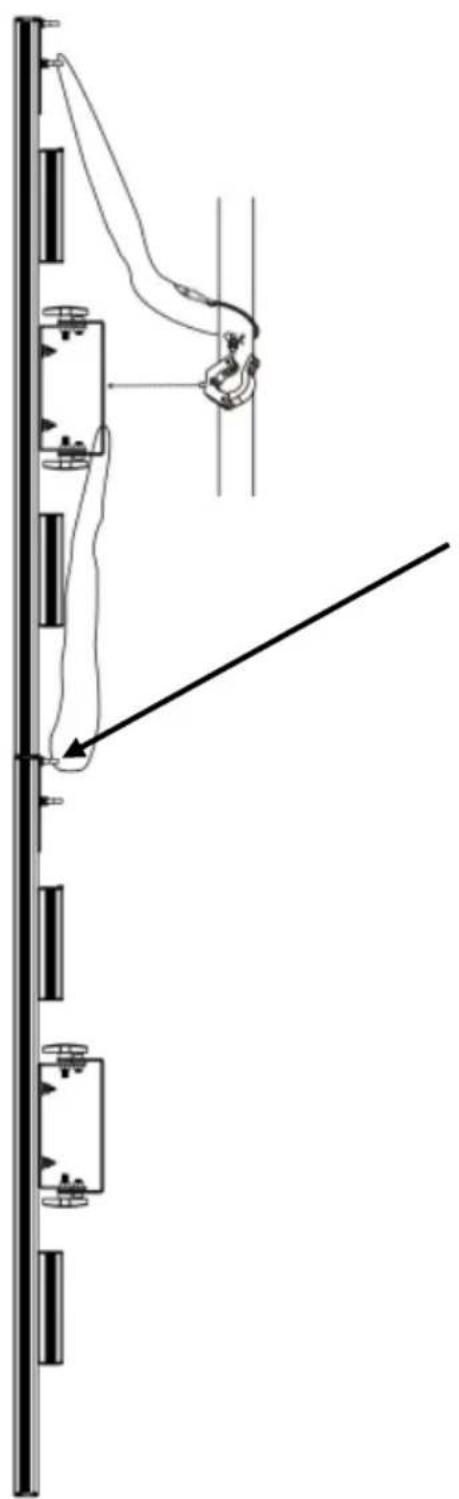

En cas de suspension de 4
appareils à la verticale,
fixez le cable de sécurité du support de l'appareil precedent à la boucle de
s.ecurity de l'appareil suivant.

N'attachez jamais plus de 4 appareils ensemble en suspension verticalie.

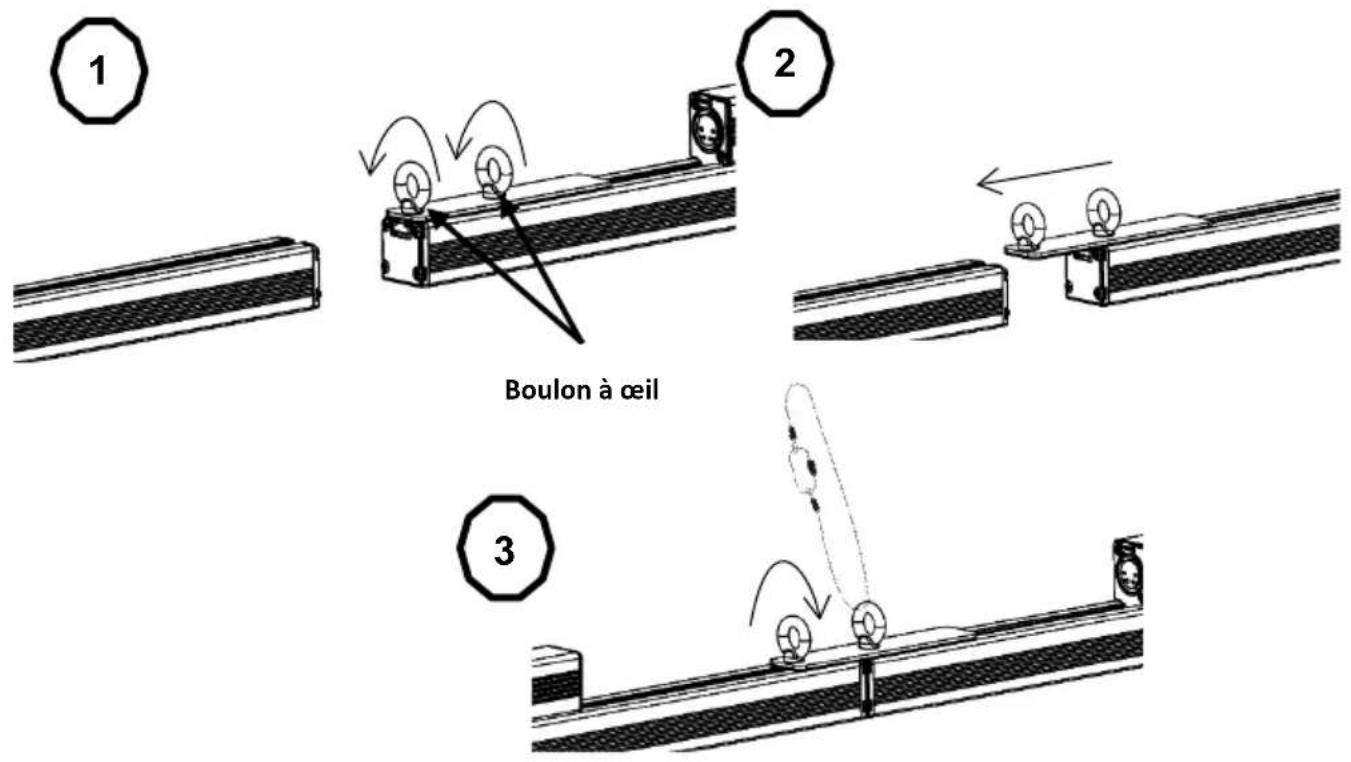

Instructions de fixation en série

Le ÉPIX Strip Tour peut être installé en série bord à bord jusqu'à former une ensemble de 4 mètres de long à partir d'un seul point d'attache. Ne connectez par plus de 4 ÉPIX Strip Tour à la suite en suspension verticale.

1. Desserrez les deux boulons à ceil de serrage.
2. Sortez le support de connexion au maximum en le faisant glisser et serrez le boulon à ceil le plus proche du centre de l'appareil.
3. Faites glisser le deuxième EPIX Strip Tour dans le support de connexion et serrez le boulon à œil restant.
4. Attachez le cable de sécurité tel qu'indiquedans le schema 3.

Assurez-vous d'installer le cable de sécurité en dernier lorsque vous attachez des apparciels en série.

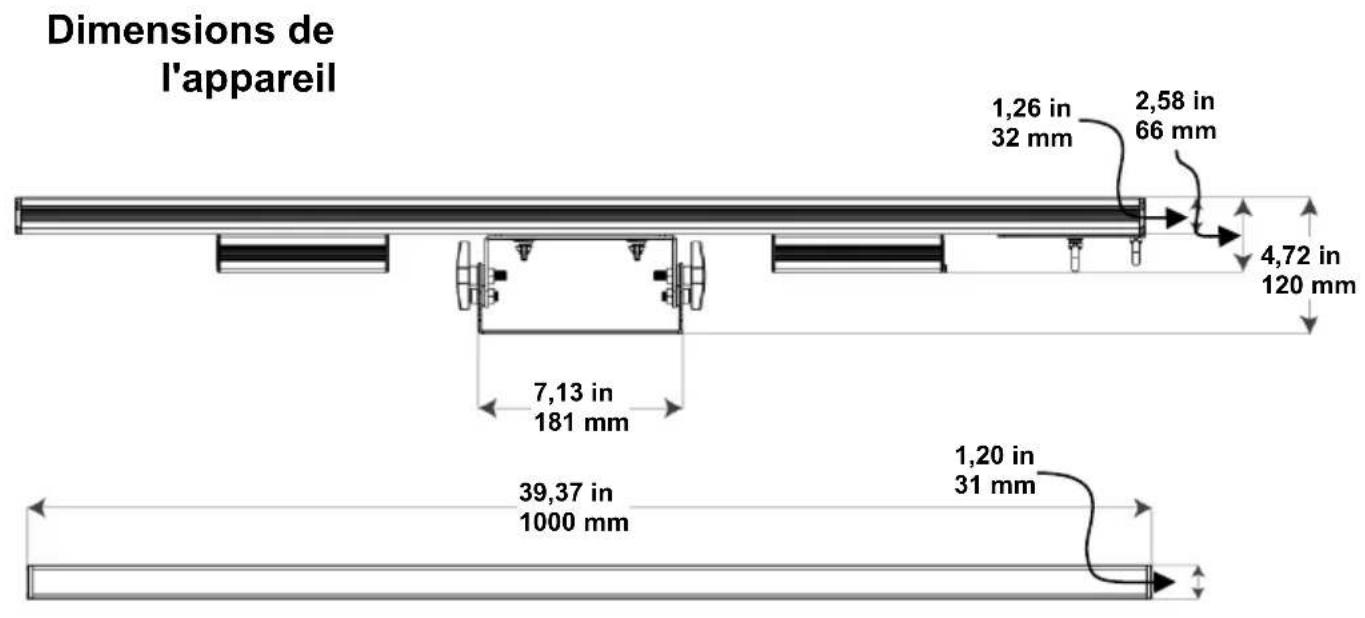

Dimensions et poids	Longueur	Largeur		Hauteur		Poids
	1000 mm (39,4 po)	120 mm (4,72 po)		30 mm (1,18 po)		1,56 kg (3,44 lb)
	Remarque : Les dimensions en pouce sont arrondies à la décimale la plus proche.
Alimentation électrique	Alimentation			Plage
	ÉPIX Drive 900			Entre 100 et 240 VCA, 50/60 Hz
	Paramètre	120 V, 60 Hz		208 V 60 Hz		230 V, 50 Hz
	Consommation	17 W		17 W		17 W
	Fonctionnement	0,14 A		0,08 A		0,07 A
	Alimentation	48 VCC
Chainage électrique	E/S			Entrée/Sortie
	Connecteur			Prise XLR à quatre broches
	Fiche du cordon			Prise XLR à quatre broches
	Maximum par Epix Drive 900
Source lumineuse	18
	Type			Durée de vie
	LED			50 000 heures
	Couleur			Quantité/pixels
	LEDs SMD 5050 tricolore			50
Données photométriques	Paramètre		Filtre stealth		Filtre de diffusion (frost)	Filtre dôme
	Luminance		267 NITS		1,094 NITS	701 NITS
	Taille de pixel		20 mm
	Taux de rafraichissement		4 700 Hz
	Angle de vision		125°		125°	180°
Thermique	Température externe maximum			Système de refroidissement
	45 °C (113 °F)			Convection
Connections de données	Connecteurs E/S		Plage de canaux
	Prise XLR à quatre broches		Kling-Net		Déterminée par le logiciel ArKaos MediaMaster
			Art-Net/sACN		150 canaux chaque
Commande	Nom du produit		Code de l'article		Code UPC
	ÉPX Strip Tour		03091139		781462214876
	Accessoire de dôme		03091142		781462214906
