ÉPIX Strip IP 50 - Éclairage professionnel Chauvet - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Éclairage LED, IP65, 50 pixels, 16 millions de couleurs, contrôle DMX, fonction de synchronisation.
Utilisation	Idéal pour les événements en extérieur, les concerts, et les installations permanentes.
Maintenance et Réparation	Vérifier régulièrement les connexions électriques et nettoyer les lentilles pour un éclairage optimal.
Sécurité	Utiliser uniquement dans des environnements conformes aux normes IP65, éviter l'exposition à des températures extrêmes.
Informations Générales	Produit conçu pour une utilisation professionnelle, garantie limitée, support technique disponible.

FOIRE AUX QUESTIONS - ÉPIX Strip IP 50 Chauvet

Comment puis-je connecter le Chauvet ÉPIX Strip IP 50 à mon système de contrôle ?

Pour connecter le Chauvet ÉPIX Strip IP 50, utilisez un câble DMX pour relier le strip à votre contrôleur. Assurez-vous que les adresses DMX sont correctement configurées.

Le Chauvet ÉPIX Strip IP 50 est-il étanche ?

Oui, le Chauvet ÉPIX Strip IP 50 est conçu pour être résistant aux intempéries et peut être utilisé à l'extérieur dans des conditions humides.

Comment régler la luminosité du Chauvet ÉPIX Strip IP 50 ?

Vous pouvez ajuster la luminosité via le contrôleur DMX en modifiant le niveau d'intensité sur le canal DMX correspondant.

Quel type d'alimentation est nécessaire pour le Chauvet ÉPIX Strip IP 50 ?

Le Chauvet ÉPIX Strip IP 50 nécessite une alimentation de 100-240 V AC, 50/60 Hz.

Le Chauvet ÉPIX Strip IP 50 peut-il être utilisé en mode autonome ?

Oui, le Chauvet ÉPIX Strip IP 50 peut fonctionner en mode autonome sans contrôleur DMX en utilisant les modes de fonctionnement intégrés.

Comment résoudre les problèmes de connexion DMX avec le Chauvet ÉPIX Strip IP 50 ?

Vérifiez que tous les câbles DMX sont correctement connectés, que le strip est alimenté et que l'adresse DMX est correctement réglée. Testez également avec un autre contrôleur si possible.

Quelle est la durée de vie estimée des LED du Chauvet ÉPIX Strip IP 50 ?

La durée de vie des LED du Chauvet ÉPIX Strip IP 50 est d'environ 50 000 heures, selon les conditions d'utilisation.

Comment nettoyer le Chauvet ÉPIX Strip IP 50 ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier du strip. Évitez les produits chimiques agressifs qui pourraient endommager les composants.

Y a-t-il des mises à jour du firmware disponibles pour le Chauvet ÉPIX Strip IP 50 ?

Pour vérifier les mises à jour du firmware, visitez le site Web de Chauvet et consultez la section support pour télécharger les dernières mises à jour.

Comment puis-je synchroniser plusieurs Chauvet ÉPIX Strip IP 50 ?

Pour synchroniser plusieurs strips, assurez-vous qu'ils sont tous réglés sur la même adresse DMX ou utilisez le mode maître-esclave pour une synchronisation automatique.

MODE D'EMPLOI ÉPIX Strip IP 50 Chauvet

A propos de ce manuel

Le manuel de référence (MdR) du EPIX Strip IP 50 reprend des informations de base sur cet appareil notamment en matière de fonctionnement et de montage. Veuillez télécharger le manuel d'utilisation du ÉPIX Drive 2000 IP à l'adresse www.chauvetprofessional.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• NE PAS ouvrir cet appareil. Il ne renferme aucune pièce réparable.
• Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Le boîtier de ce produit peut devenir chaud lorsque les lumières sont en fonctionnement.
• ATTENTION: Lorsque l'appareil est déplacé d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• ATTENTION: Le boîtier de ce produit peut devenir chaud lorsque les lumières sont en fonctionnement.
• Installez cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• NE PAS laisser de matière inflammable à moins de 50 cm de cet appareil lorsqu'il est en fonctionnement ou tout simplement branché.
• UTILISEZ un câble de sécurité lors du montage de cet appareil en hauteur.
• NE PAS immerger ce produit (IP65). Une utilisation ponctuelle en extérieure est possible.
• Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles d'alimentation et de données certifiés IP65 au minimum. Pensez-bien à protéger les ports d'alimentation et de données non utilisés en utilisant les couvercles IP 65 fournis.
• NE PAS utiliser cet appareil si le boîtier, les ports ou les câbles paraissent endommagés.
• Ne connectez jamais l'appareil à un variateur ou un rhéostat.
• Vous pouvez connecter cet appareil UNIQUEMENT au ÉPIX Drive 2000 IP ou ÉPIX Drive 900.
  • Utilisez toujours le support de suspension/fixation pour supporter l'appareil.
• En cas de graves problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.

Nous contacter

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• EPIX Strip IP 50
- Filtre laiteux carré (installé)
- Filtre stealth noir
- Filtre laiteux rond
• Manuel de référence

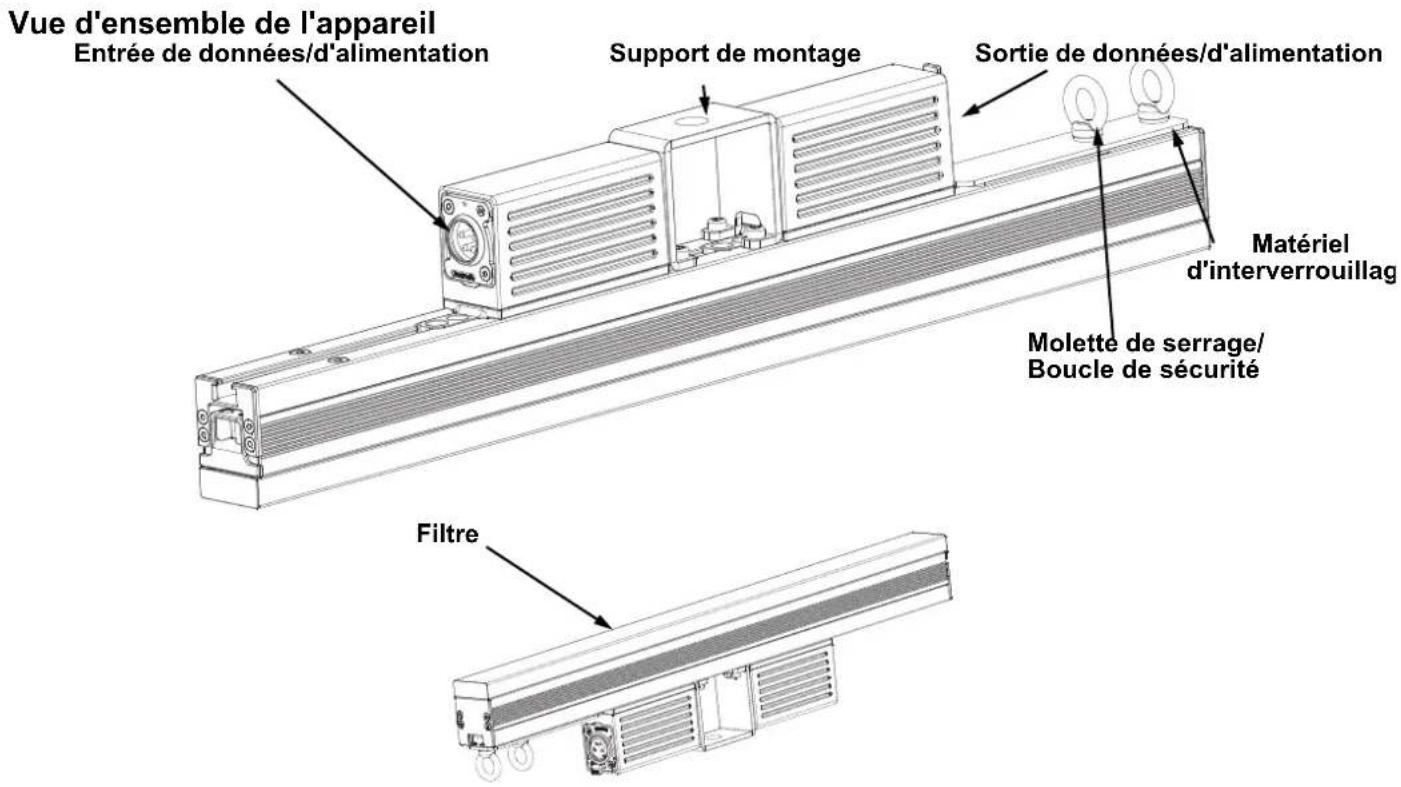

Vue d'ensemble de l'appareil Entrée de données/d'alimentation Support de montage Sortie de données/d'alimentation Matériel d'interverrouillag Molette de serrage/ Boucle de sécurité Filtre

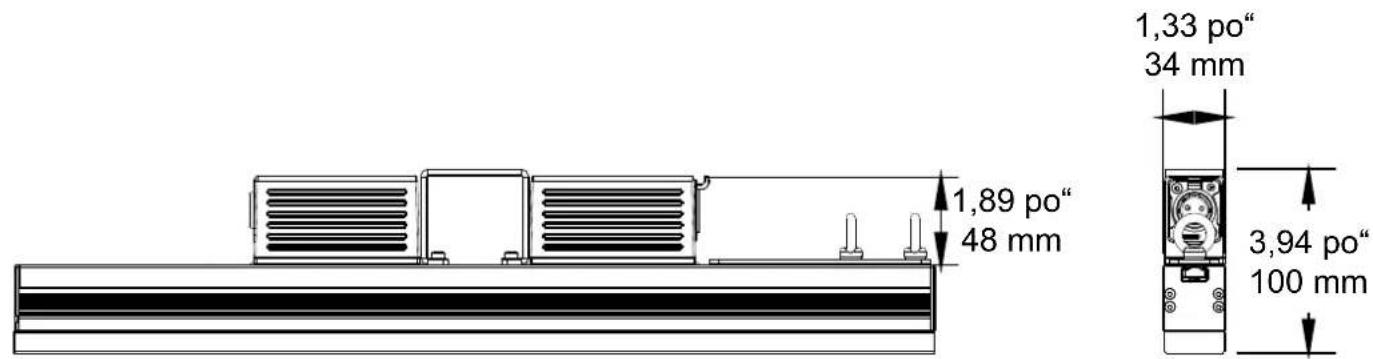

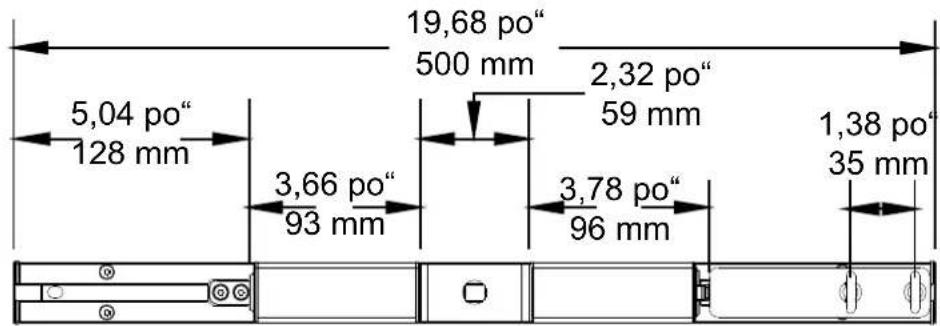

Dimensions de l'apparei

19,68 po" 500 mm 2,32 po" 59 mm 5,04 po" 128 mm 3,66 po" 93 mm 3,78 po" 96 mm 1,38 po" 35 mm

1,89 po" 48 mm 1,33 po" 34 mm 3,94 po" 100 mm

Alimentation

Cet appareil est alimenté par un ÉPIX Drive 2000 IP/ÉPIX Drive 900. Référez-vous au manuel d'utilisation du ÉPIX Drive 2000 IP /ÉPIX Drive 900 pour des instructions détaillées sur la manière de connecter cet appareil à l'alimentation.

Chainage électrique

Vous pouvez chaîner jusqu'à 10 EPIX Strip IP 50 sur chaque port d'un ÉPIX Drive 2000 IP. Ne dépassez jamais ce nombre.

• Utilisez UNIQUEMENT des câbles XLR 4 broches IP65 avec le EPIX Strip IP 50. Vous pouvez consulter la gamme CHAUVET Professional de câbles XLR 4 broches IP65 à l'adresse https://www.chauvetprofessional.com/accessories.
• Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'ÉPIX Drive 2000 en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Modulation brouillée de largeur d'impulsion

Ce produit est doté de la technologie Scrambled-PWM (S-PWM), qui désynchronise les largeurs d'impulsion de chaque couleur des LED multicolores. Cela garantit qu'il puisse toujours y avoir une certaine puissance de sortie des LED, réduisant ainsi le scintillement et maintenant les mêmes performances en niveaux de gris.

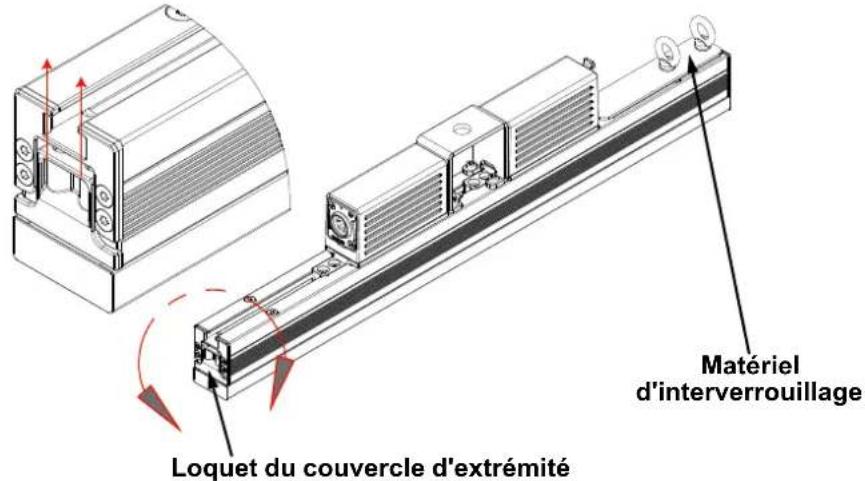

Installation du filtre

Le EPIX Strip IP 50 est livré avec un filtre laiteux carré préinstallé. Suivez la procédure ci-dessous pour installer les filtres stealth noir ou laiteux rond inclus.

1. Identifiez le couvercle d'extrémité de l'appareil qui ne dispose pas de matériel d'interverrouillage.
2. Appuyez sur le loquet du couvercle d'extrémité.

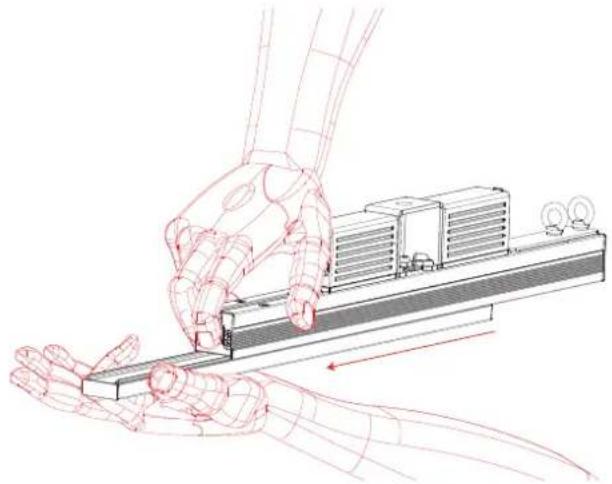

3. Faites sortir le filtre installé en le faisant glisser et remplacez-le par le filtre souhaité.
4. Relâchez le loquet du couvercle d'extrémité.

Matériel d'interverrouillage Loquet du couvercle d'extrémité

Veuillez lire les Consignes de Sécurité. avant de monter cet appareil. Utilisez au moins un point de fixation par appareil. Assurez-vous que les fixations de montage peuvent supporter le poids de l'appareil. Pour prendre connaissance de la gamme de pinces de montage CHAUVET Professional, veuillez consulter le site internet à l'adresse http://trusst.com/products.

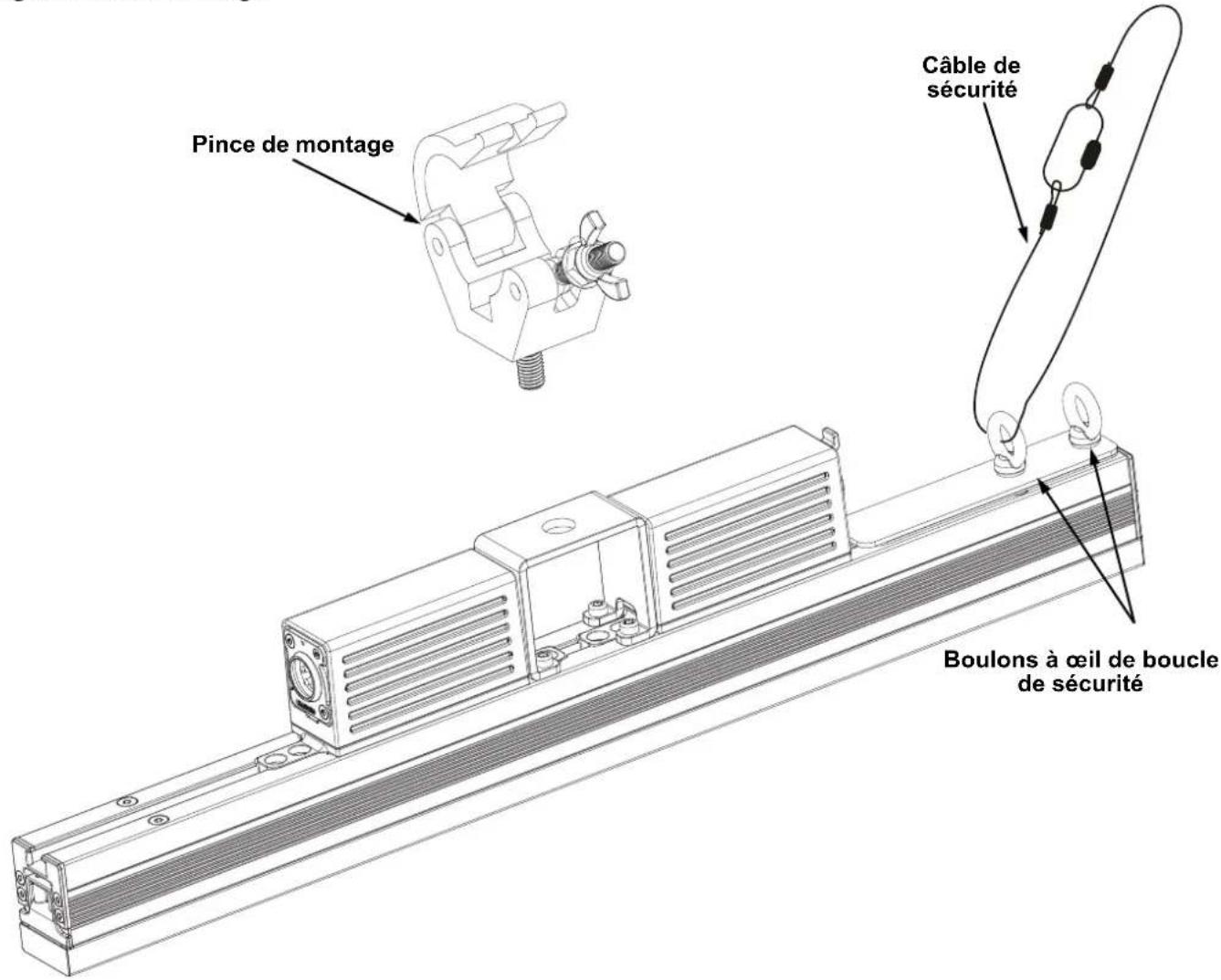

Diagramme de montage

Pince de montage Câble de sécurité Boulons à œil de boucle de sécurité

Instructions de montage à la verticale

1. Fixez la pince au support de montage.
2. Fixez la pince à la structure ou surface souhaitée.
3. Attachez un câble de sécurité à l'anneau de sécurité de l'appareil.

Attachez le câble de sécurité du premier appareil au point d'attache Attachez le câble de sécurité des appareils suivants au support de l'appareil qui précède

N'attachez jamais plus de 6 appareils ensemble en suspension verticale à partir d'un même point d'attache.

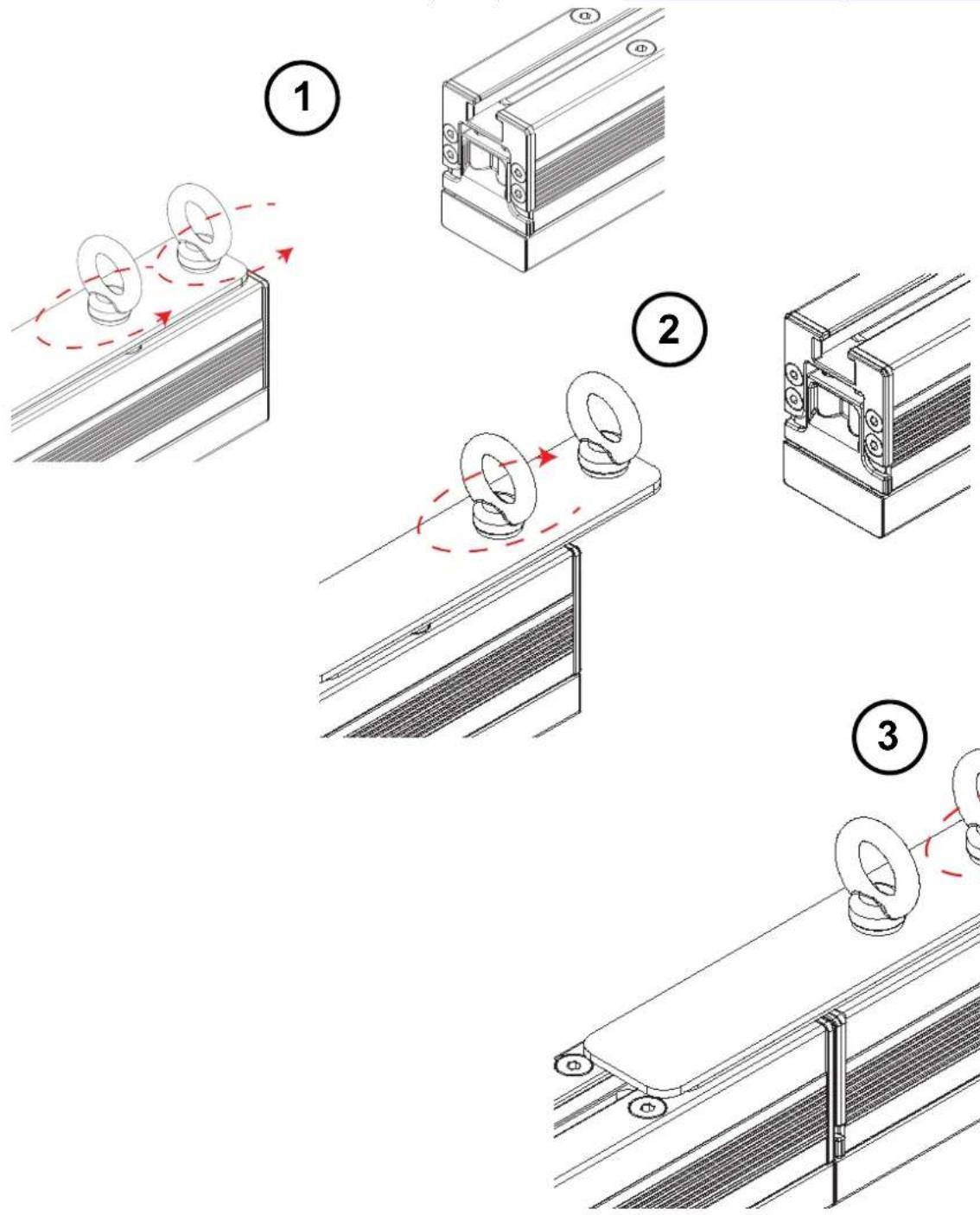

Instructions de fixation en série

Le EPIX Strip IP 50 peut être installé en série bord à bord jusqu'à former une ensemble de 4 mètres de long à partir d'un point d'attache. Ne connectez par plus de 6 EPIX Strip IP 50 à la suite en suspension verticale.

1. Desserrez les deux boulons à œil de serrage.
2. Sortez le support de connexion au maximum en le faisant glisser et serrez le boulon à œil le plus proche du centre de l'appareil.
3. Faites glisser le deuxième EPIX Strip IP 50 dans le support de connexion et serrez le boulon à œil restant.
4. Attachez le câble de sécurité tel qu'indiqué dans les Instructions de montage à la verticale.

Installez le câble de sécurité en dernier lorsque vous procédez à la fixation de plusieurs EPIX Strip IP 50 en série.

Spécificités Techniques

Dimensions et Poids

Filtre Longueur Largeur Hauteur Poids

Filtre laiteux carré 500 mm (19,68 po) 100 mm (3,93 po) 34 mm (1,33 po) 1,5 kg (3.4 lb)

Filtre stealth noir 500 mm (19,68 po) 88 mm (3,46 po) 34 mm (1,33 po) 1,5 kg (3.4 lb)

Filtre laiteux rond 500 mm (19,68 po) 128 mm (5,03 po) 45 mm (1,77 po) 1,5 kg (3.4 lb)

Remarque: Les dimensions en pouce sont arrondies.

Alimentation

Source de courant Plage Chainage électrique
ÉPIX Drive 2000 IP	Entre 100 et 240 VAC, 50/60 Hz		20 par port du ÉPIX Drive 2000 IP
Paramétré	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz
Consommation	16 W	17 W	17 W
Courant	0,133 A	0,082 A	0,073 A
E/S alimentation	États-Unis/Mondial		Royaume-Uni/Europe
Connecteur d'entrée d'alimentation	IP65 4 broches XLR		IP65 4 broches XLR
Prise du cordon d'alimentation	IP65 4 broches XLR		IP65 4 broches XLR

Source lumineuse

Type	Couleur	Quantité	Durée de vie
SMD 505 LED	Tricolore RGB	50	50,000 heures

Photometrics

Paramétré	Filtre laiteux carré	Filtre stealth noir	Filtre laiteux rond
Angle de vision	160°	125°	160°
Puissance d'éclairage	2.470 NITS	1.455 NITS	1.360 NITS
Taille de pixel	10 mm	10 mm	10 mm
Taux de rafraichissement	4.800 Hz	4.800 Hz	4.800 Hz

Control

E/S données	Plage de canaux (Art-NetTM/sACN)	Plage de canaux (Kling-Net)
IP65 4 broches XLR	7, 15, 30, 75, ou 150	Déterminé par le logiciel ArKaos MediaMaster

Thermal

Température Externe Maximum	Système de Refroidissement
113 °F (45 °C)	Convection

Commande

Description de l'Appareil	Nom de l'Appareil	Code de l'Article	Code UPC
EPIX Strip IP 50	EPIXSTRIPIP	03091435	781462217839
