MANUAL DE USUARIO STRIKE 4 Chauvet

La Guía de Referencia Rápida (GRR) del STRIKE 4 contiene información básico sobre el producto, como conexión, montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• NO mire a la fuente de luz cuando el producto esté encendido.
- CUIDADO: Se sabe que la luz parpadeante puede desencadenar ataques epilépticos. El usuario debe cumplir con la legislación local con respecto a la notificación del uso de estroboscopio.
- CUIDADO: La carcasa de este producto puede estar caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
- NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La temperatura ambiente máxima es de 45 °C (113 °F). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE.UU, Reino Unido, Irlanda, México, o Benelux póngase en contacto con su distribuidor para solicitar asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.

Qué va Incluido

• STRIKE 4
• Cable de alimentación Neutrik® powerCON®
• Tarjeta de garantía
  • Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 5 productos STRIKE 4 a 120 V, 9 productos a 208 V o 10 productos a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado	Negro	Marrón	Amarillo/Latón
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de punta plana desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tip y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El STRIKE 4 funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El STRIKE 4 usa una conexión de datos DMX normal para sus personalidade DMX: 1 Ch, 3 Ch, 4 Ch y 9 Ch. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El STRIKE 4 usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

Montaje

Antes de montar este producto, lea las Notas de seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products/.

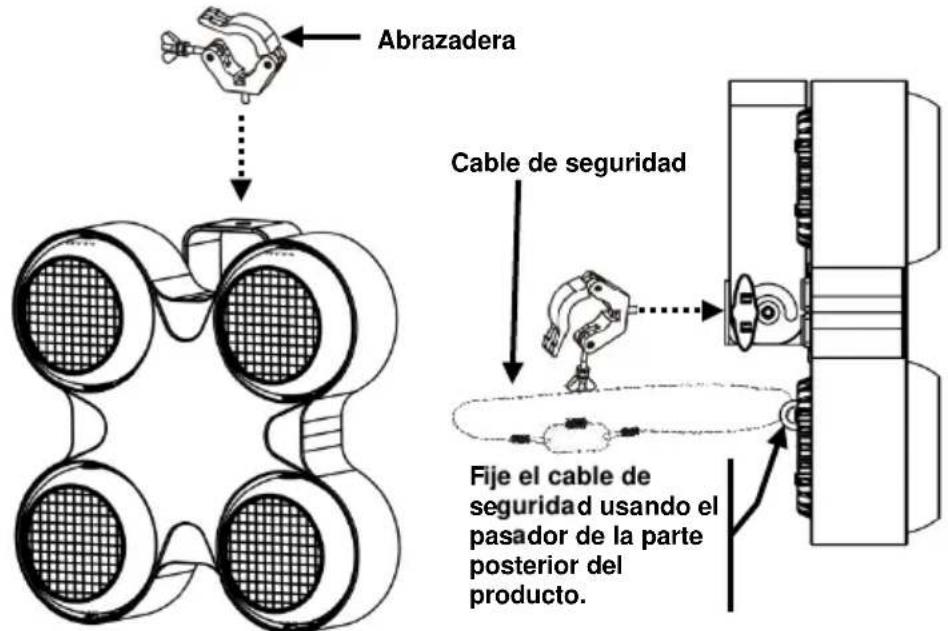

Diagrama de Montaje del Producto

Abrazadera Cable de seguridad Fije el cable de seguridad usando el pasador de la parte posterior del producto.

Montaje en Altura

Descripción del Panel de Control

Botón	Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Opciones de Menú

Nivel Principal	Niveles de Programación			Descripción
Auto Show	Auto 1-6	Speed	0-100	Programas automáticos
Static	Dimmer	0-255		Ajusta la intensidad de la emisión de la luz
	Strobe			Selecciona la frecuencia de estroboscopio
Dimmer Mode	Off			Sin atenuador
	Dimmer 1-3			Curvas de atenuación Atenuador 1 (rápido) a Atenuador 3 (lento)
Back Light	10S			Define la cantidad de tiempo que la iluminación de la pantalla está encendida
	20S
	30S
	On
Information	Auto	Test		Pone el producto en modo de prueba
	Fixture Hours			Muestra las horas totales del producto
	Version			Muestra la versión de software instalada
DMX Address	001-512			Configura la dirección DMX del producto
DMX Channel	1 Ch			1 canal: atenuador
	3 Ch			3 canales: atenuador H, atenuador L, estroboscopio
	4 Ch			4 canales: unidad 1-4
	9 Ch			9 canales: unidad 1-4, atenuador H, atenuador L, estroboscopio
Master/Slave Mode	Master			Selecciona el modo Maestro
	Slave			Selecciona el modo Esclavo
Fan Mode	Auto			Control del ventilador
	High
Temperature	LED1			Temperatura individual de la unidad
	LED2
	LED3
	LED4
LED Frequency	600Hz			Frecuencia de PWM
	1200 Hz
	2000 Hz
	4000 Hz
	25KHz

Valores DMX

9 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador H	000Ü 255	0-100%
	2	Atenuador L	000Ü 255	0-100%
	3 Estroboscopio		000Ü 010011Ü 132133Ü 255	Sin función0–20 Hz (todas las unidades)0–20 Hz (macros de estroboscopio aleatorio)
	4	Blanco 1	000Ü 255	0-100%
	5	Blanco 2	000Ü 255	0-100%
	6	Blanco 3	000Ü 255	0-100%
	7	Blanco 4	000Ü 255	0-100%
	8	Programas automáticos	000Ü 010011Ü 040041Ü 080081Ü 120121Ü 160161Ü 200201Ü 240241Ü 255	Sin funciónAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Sin función
	9	Velocidad atenuador	000Ü 010011Ü 040041Ü 080081Ü 120121Ü 255	Preconfigura la velocidad del atenuador desde la pantalla de menúCurva de atenuación no-lineal 1 (la más rápida)Curva de atenuación no-lineal 2Curva de atenuación no-lineal 3 (la más lenta)Preconfigura la velocidad del atenuador desde la pantalla de menú
1 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador H	000Ü 255	0–100%
3 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador H	000Ü 255	0–100%
	2	Atenuador L	000Ü 255	0–100%
	3 Estroboscopio		000Ü 010011Ü 132133Ü 255	Sin función0–20 Hz (todas las unidades)0–20 Hz (macros de estroboscopio aleatorio)
4 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Blanco 1	000Ü 255	0–100%
	2	Blanco 2	000Ü 255	0–100%
	3	Blanco 3	000Ü 255	0–100%
	4	Blanco 4	000Ü 255	0–100%

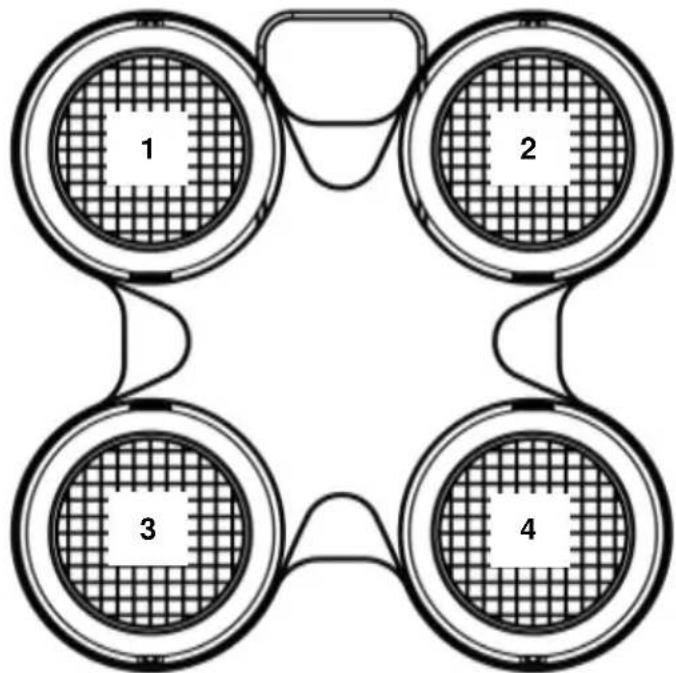

STRIKE 4 - Selección de unidad para control DMX


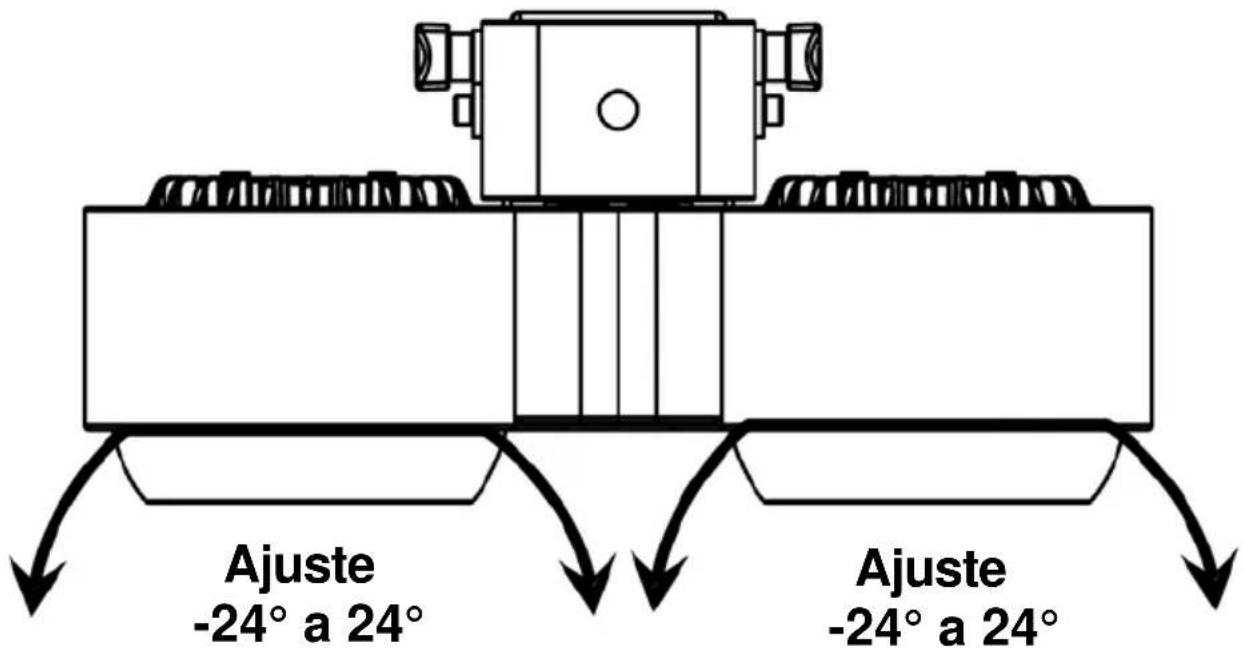

STRIKE 4 - Ajuste de ángulo para control DMX
