GEBRUIKSAANWIJZING COLORdash Batten-Quad 6 Chauvet

Over deze handleiding

Disclaimer Veiligheidsinstructures

De COLORdash Batten-Quad 6 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

De informatatie en specificaties in deze BH konnen zonder voorafgaande kennisgeving worden gewijzigd.

• Open het product NIET. Het bevat geen te onderhonden onderdelen.
  KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.

• Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanneer het product Niet worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.

• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme,vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden要去 het product volledig+kennen acclimatiseren aan de omgeving voordat het op stroom worden aangesloten.
  LET OP: De behuizing van dit product kan het een wanner het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50~cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50~cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, groete warmte, water of vochtigheid het konnen beinvloeden.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
  Sluit dit product NIET aan op een dimmer of een regelweerstand.
  Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit producte dragen.
• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
• De maximale omgevingstemperatuur is 40^ C Gebruik dit product nicht bij hogere temperaturen.

Contact

Watis inbegrepen

AC-stroom

Power Linking

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux cunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Ga waar www.chauvetprofessional.com voor contactinformationie.

COLORdash Batten-Quad 6
- Garantiekaart
Stroomssnoer
- Beknopte handleiding
- 2 tapped

Dit product—heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50/60Hz .

Om onnodige slijtage te elimineren en zijn levensduur te verlungen, gedurende perioden wanseer het product Niet worden gebruikt, moet u het product van de stroom aflsuien door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Er können 17 COLORdash Batten-Quad 6-producten bij 120 VAC of 33 bij 230 VAC worden gekoppeld. Dit aantal nicht overschrijden. Power Linkingsnoeren könnenApart aangeschäft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

De zekering vermangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een platkopschroevendraier en schroef de kap van de zekeringshouser los van de behuizing.
3. Verwijder de doorgebrande zekering en verrang het met een werkende zekering van hetzelfde type en metdezelfde waarde.
4. Schroef de kap van de zekeringhouser terug en steek de stekker er weer in.

DMX-koppeling

De COLORdash Batten-Quad 6 kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De COLORdash Batten-Quad 6 gebrukt een normale DMXgegevensverbinding voor zijn DMX-persoonlijkeden: 4 Ch, 6 Ch, 10 Ch, 24 Ch en 28 Ch Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

De COLORdash Batten-Quad 6 maakt gekruik van de DMX-dataverbinding voor haar Master-/Slavemodus. Zie de gekruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Montage

Lees alvorens dit producte monteren alle Veiligheidsinstructures. Gebruik ten minste een montagepunt per product. Controller of de montageklemmen het gewicht van het product hunnen dragen. Ga voor onze Chauvet-serie montageklemmen maar www.trusst.com/productcategory/accessories-clamps/.

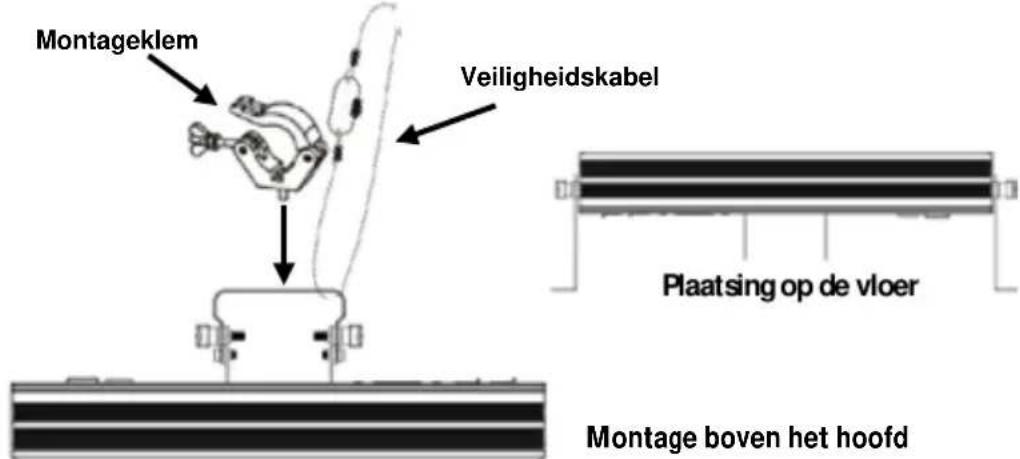

Montagediagram van het product

Beschrijving bedieningsspan eel

Toets	Functie
<MENU>	Sluit het huidige menu of functie af
<ENTER>	Activeert het huidige getoonde menu of staat de huidige geselecteerde waarde in de geselecteerde functie
<UP>	Navigeert omhoog via het menu of verhoegt de numerieke waarde wanner in een functie
<DOWN>	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie

Menu opties

Hoofdniveau	Programmeerniveauaus				Beschrijving
Auto	Auto 1-12		Speed	0-100	12 automatische programma's
	Fade				Selecteert het rollende fade-effect
Static	Fix C		R		Rood
			G		Groen
			B		Blauw
			A		Amber
			GB		Groen/blauw
			RB		Rood/blauw
			RG		Rood/groen
			RGB		Rood/groen/blauw
			RA		Rood/amber
			GA		Groen/amber
			BA		Blauw/amber
			RGA		Rood/groen/amber
			RBA		Rood/blauw/amber
			GBA		Groen/blauw/amber
			RGBA		Rood/groen/blauw/amber
	Manu C	R	Value 0		Combineer rood, groen, blauw en amber om een aangepaste kleur te make (0-100%)
		G
		B
		A
Dim Mode	Off				Geen dimmer
	DIM 1-3				Dimmercurve
BackLite	10S				Schakelt de backlight van de display uit na 10s van inactiviteit
	20S				Schakelt de backlight van de display uit na 20s van inactiviteit
	30S				Schakelt de backlight van de display uit na 30s van inactiviteit
	On				De backlight van de display is altijd aan
Info	Auto Test				Schakelt achtereenvolgens alle LED-lapmpjes in voor testen
	FixHours				Toont het totale aantal producturen
	Version				Toont de geinstalleerde softwareversie
Address 001-509					Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
Channel	4 Ch				4-kanaals: R/G/B/A-regeling
	6 Ch				6-kanaals: R/G/B/A, dimmer, stroboscoop
	10 Ch				10-kanaals: R/G/B, dimmer, stroboscoop, kleurenmacro, auto, dimmersnelheid, autosnelheid
	24 Ch				24-kanaals: R/G/B/A per LED, dimmer,
	28 Ch				28-kanaals: R/G/B/A per LED, dimmer, stroboscoop, auto, automatische snelheid
M &S Mode	Master				DMX-modus
	Slave				Slave-modus
White Balance	R	Value 125-255			Stelt de maximum waarde van de rode LED in
	G				Stelt de maximum waarde van de groene LED in
	B				Stelt de maximum waarde van de blauwe LED in

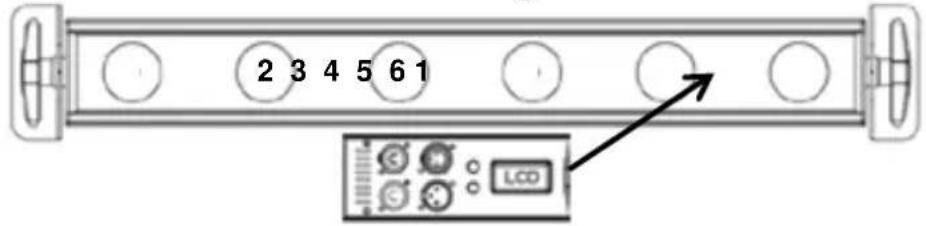

Secties voor DMX-bediening

Weergavepositie

DMX-waarden

28 Ch

Kanaal	Functie	Waarde	Percentage/installing
1	Rood 1	000 Ü 255	0-100%
2	Groen 1	000 Ü 255	0-100%
3	Blauw 1	000 Ü 255	0-100%
4	Amber 1	000 Ü 255	0-100%
5	Rood 2	000 Ü 255	0-100%
6	Groen 2	000 Ü 255	0-100%
7	Blauw 2	000 Ü 255	0-100%
8	Amber 2	000 Ü 255	0-100%
9	Rood 3	000 Ü 255	0-100%
10	Groen 3	000 Ü 255	0-100%
11	Blauw 3	000 Ü 255	0-100%
12	Amber 3	000 Ü 255	0-100%
13	Rood 4	000 Ü 255	0-100%
14	Groen 4	000 Ü 255	0-100%
15	Blauw 4	000 Ü 255	0-100%
16	Amber 4	000 Ü 255	0-100%
17	Rood 5	000 Ü 255	0-100%
18	Groen 5	000 Ü 255	0-100%
19	Blauw 5	000 Ü 255	0-100%
20	Amber 5	000 Ü 255	0-100%
21	Rood 6	000 Ü 255	0-100%
22	Groen 6	000 Ü 255	0-100%
23	Blauw 6	000 Ü 255	0-100%
24	Amber 6	000 Ü 255	0-100%
25	Automatischeprogramma's	000 Ü 010011 Ü 030031 Ü 050051 Ü 070071 Ü 090091 Ü 110111 Ü 130131 Ü 150151 Ü 170171 Ü 190191 Ü 210211 Ü 230231 Ü 250251 Ü 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Auto 11Auto 12Willekeurig auto
26	Automatischesnelheid	000 Ü 255	Langzaam tot snel
27	Dimmer	000 Ü 255	0-100%
28 Stroboscoop		000 Ü 010011 Ü 255	Geen functieLangzaam tot snel

DMX-waarden (ervolg)

24 Ch	Kanaal	Functie	Waarde	Percentage/installing
	1	Rood 1	000 Ü 255	0–100%
	2	Groen 1	000 Ü 255	0–100%
	3	Blauw 1	000 Ü 255	0–100%
	4	Amber 1	000 Ü 255	0–100%
	5	Rood 2	000 Ü 255	0–100%
	6	Groen 2	000 Ü 255	0–100%
	7	Blauw 2	000 Ü 255	0–100%
	8	Amber 2	000 Ü 255	0–100%
	9	Rood 3	000 Ü 255	0–100%
	10	Groen 3	000 Ü 255	0–100%
	11	Blauw 3	000 Ü 255	0–100%
	12	Amber 3	000 Ü 255	0–100%
	13	Rood 4	000 Ü 255	0–100%
	14	Groen 4	000 Ü 255	0–100%
	15	Blauw 4	000 Ü 255	0–100%
	16	Amber 4	000 Ü 255	0–100%
	17	Rood 5	000 Ü 255	0–100%
	18	Groen 5	000 Ü 255	0–100%
	19	Blauw 5	000 Ü 255	0–100%
	20	Amber 5	000 Ü 255	0–100%
	21	Rood 6	000 Ü 255	0–100%
	22	Groen 6	000 Ü 255	0–100%
	23	Blauw 6	000 Ü 255	0–100%
	24	Amber 6	000 Ü 255	0–100%

6 Ch	Kanaal	Functie	Waarde	Percentage/installing
	1	Dimmer	000 Ü 255	0–100%
	2	Rood	000 Ü 255	0–100%
	3	Groen	000 Ü 255	0–100%
	4	Blauw	000 Ü 255	0–100%
	5	Amber	000 Ü 255	0–100%
	6	Stroboscoop	000 Ü 010	Geen functie
			011 Ü 255	Langzaam tot snel

4 Ch	Kanaal	Functie	Waarde	Percentage/installling
	1	Rood	000 Ü 255	0–100%
	2	Groen	000 Ü 255	0–100%
	3	Blauw	000 Ü 255	0–100%
	4	Amber	000 Ü 255	0–100%

10 Ch

DMX-waarden (ervolg)

Kanaal	Functie	Waarde	Percentage/installing
1	Dimmer	000 Ü 255	0-100%
2	Rood	000 Ü 255	0-100%
3	Groen	000 Ü 255	0-100%
4	Blauw	000 Ü 255	0-100%
5	Amber	000 Ü 255	0-100%
6 Stroboscoop		000 Ü 010011 Ü 255	Geen functieLangzaam tot snel
7	Kleurenmacro + witbalans	000 Ü 010011 Ü 030031 Ü 050051 Ü 070071 Ü 090091 Ü 110111 Ü 130131 Ü 150151 Ü 170171 Ü 200201 Ü 205206 Ü 210211 Ü 215216 Ü 220221 Ü 225226 Ü 230231 Ü 235236 Ü 240241 Ü 245246 Ü 250251 Ü 255	Geen functieR: 100% G: 0-100% B: 0R: 100%-0G: 100% B: 0R: 0 G: 100% B: 0-100%R: 0 G: 100%-0B: 100%R: 0-100% G: 0B: 100%R: 100% G: 0 B: 100%~0R: 100% G: 0-100% B: 0-100%R: 100% G: 0-100% B: 100%A: 100%
8	Automatischeprogramma's	000 Ü 010011 Ü 030031 Ü 050051 Ü 070071 Ü 090091 Ü 110111 Ü 130131 Ü 150151 Ü 170171 Ü 190191 Ü 210211 Ü 230231 Ü 250251 Ü 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Auto 11Auto 12Willekeurig auto
9	Automatischesnelheid	000 Ü 255	Langzaam tot snel
10 Dimmersnelheid		000 Ü 051052 Ü 101102 Ü 152153 Ü 203204 Ü 255	Voorinstelling van de dimmersnelheid vanafhet displaymenuLineaire dimmerNiet-lineaire dimcurve 1 (snelst)Niet-lineaire dimcurve 2Niet-lineaire dimcurve 3 (langzaamst)
