MANUAL DE USUARIO COLORdash Batten-Quad 6 Chauvet
La Guía de Referencia Rápida (GRR) del COLORdash Batten-Quad 6 contiene información.baidu sobre el producto, como montaje,vinciones d menu y valeurs DMX. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.
Exencion de Responsabilidad
La información y specifications containidas en esta GRR están susjecetas a cambio sin previo avis.
Notas de Seguidad
- NO abra este producto. No contiene piezas reparables por el usuario.
NO mire a la fuente de luz cuando el producto esté encendido. - Para registrar un desgaste innecesario y alargar su vida uyil,desconecte complemente el producto de la alimentacion,mediante el interruptor o desenchufandolo, durante los periodos en los que no se use.
- CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad),gue formarse condensación en la electrónica interna del producto. Para evaporar que se produca una avería,deje que el producto se acclimate complemente al ambiente antes de connectar la alimentación.
- CUIDADO! La carcasa de este producto está caliente cuando las luces están en funciona.
Monte este producto en una ubicacion con ventilacion adecuada, al menos a 20^ (50 cm) de superficies adyacentes. - NO deja ningún material inflamable a menos de 50 cm de este producto cuando está funcional o conectado a la alimentación.
USE un cable de seguridad cuando monte este producto en lo alto. - NO ponga en funciona bajo el exterior o en cualquierubicacion en la que el polvo, calor excessivo, agua o humedad pueda anfatarlo.
- NO ponga en funciona bajo el lawal de la carcaja lentes o cables estan dañados.
NO conecte este producto a un atenuador o reostato. - Conecte este producto SOLO a un circuito con toma de tierra y protegido.
- Use SOLAMENTE los soportes de colgar/montar para mover este producto.
- En caso de un problema grave de funciona,[2] dejanque,[3] dejanque inmediamente.
- La Tmaxima temperatura ambiente es de 104^ (40^) . No haga funcionalo este producto a temperatas más altas.
Contacto Que va Inclusido
Fuera de EE.UU, Reino Unido, Irlanda o Benelux,pongase en contacto con su distribuidor para solicitar asistencia o devolver el producto.Visit www.chauvetprofessional.com para informacion de contacto.
COLORdash Batten-Quad 6
-
Tarjeta de Garantía
-
Cable de Alimentación
-
Guía de Referencia Rápida
2 Munónes
Corrente Alterna
Este produit tiene una fuente de alimentacion con detectacion automatica que pueda functionar con un rango de tension de entrada de 100~240 VCA 50 / 60Hz
Para evaporar un desgaste innecesario y alargar su vida uyil,desconecte complemente el producto de la alimentacion,mediante el interruptor o desenchufandolo, durante los periodos en los que no se use.
Alimentación en Cadena
Puede enlazar hasta 17 productos COLORdash Batten-Quad 6 a 120 VCA, u 33 a 230 VCA. Los cables de alimentacion en capena se pueda adquirir porSeparated.
Enchufe CA
| Conexión | Cable (EE.UU) | Cable (Europa) | Color del Tornillo |
| CA Cargado | Negro | Marrón | Amarillo/Bronce |
| CA Neutro | Blanco | Azul | Plata |
| CA Tierra | Verde/Amarillo | Verde/Amarillo | Verde |
Sustitudon del Fusible
- Desconecte el producto de la toma de corriente.
- Con un destornillador de estrella N^2 desatornille la tapa del portafusibles.
- Quite el fusible fundido del portafusibles y sustituyalo con除外 del mesmo tipo y categoria.
- Vuelva a atornillar la tapa del portafusibles en su situ y conecte de nuevo la alimentacion.
Enlace DMX
El COLORdash Batten-Quad 6 funciona con un controlador DMX using una connexion série DMX normal.Hay un Manual DMX disponible en www.chauvetprofessional.com.
Conexión DMX
El COLORdash Batten-Quad 6 usa una connexion de datos DMX normal para sus personalidades DMX: 4 Ch, 6 Ch, 10 Ch, 24 Ch y 28 Ch. Vea el Manual de usuario para conectar y configurar para funciona DMX.
Conexión Maestro/Esclavo
El COLORdash Batten-Quad 6 usa la connexion de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funciona Maestro/Esclavo.

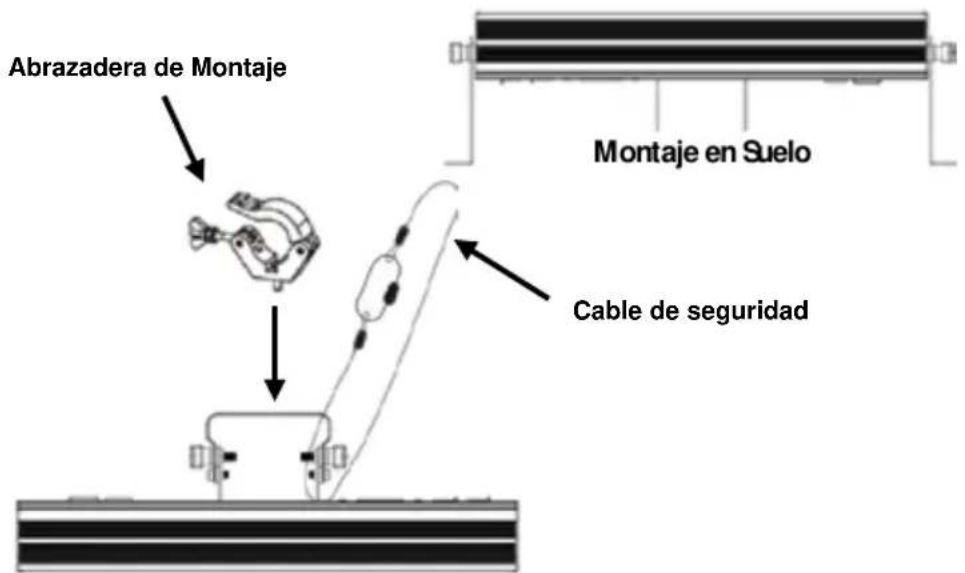

Montaje
Antes de montar este producto, lea las Notas de seguidad. Asegürese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra linea Chauvet de abrazaderas de montaje, visite trusst.com/productcategory/base-plates-accessories-clamps/.
DiagramadeMontaje del Producto
Montaje en Altura

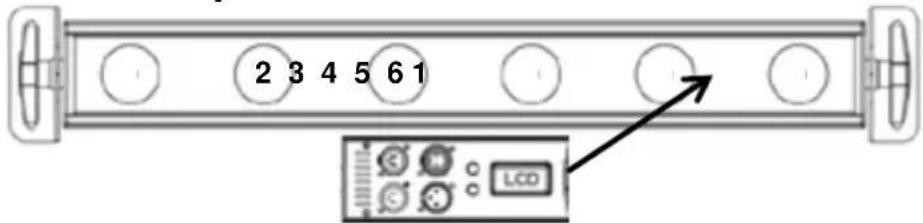

Descripción del Panel de Control
| Botón | Función |
| <MENU> | Sale del menu o funciona actual |
| <ENTER> | Habilita el menuactualmente en pantalla o configura el valor selectionadoactualmente Dentro de la funciona selecciónada |
| <UP> | Navega hacía arriba por la lista de menú y aumento el valor numérico cuando está en una funciona |
| <DOWN> | Navega hacía abajo por la lista de menú y disminuye el valor numérico cuando está en una funciona |
OpcionedesMenu
| Nivel Principal | Niveles de Programación | Descripción | |||
| Auto | Auto 1-12 | Speed 0-100 | 12 programas automatéticos | ||
| Fade | Selección efecto de fundido rodante | ||||
| Static | Fix C | R | Rojo | ||
| G | Verde | ||||
| B | Azul | ||||
| A | Ámbar | ||||
| GB | Verde/Azul | ||||
| RB | Rojo/Azul | ||||
| RG | Rojo/Verde | ||||
| RGB | Rojo/Verde/Azul | ||||
| RA | Rojo/Ambar | ||||
| GA | Verde/Ambar | ||||
| BA | Azul/Ámbar | ||||
| RGA | Rojo/Verde/Ámbar | ||||
| RBA | Rojo/Azul/Ámbar | ||||
| GBA | Verde/Azul/Ambar | ||||
| RGBA | Rojo/Verde/Azul/Ambar | ||||
| Manu C | R | Value 0-255 | Combinar rojo, verde, azul yámbar paraformar un color personalizzato | ||
| G | |||||
| B | |||||
| A | |||||
| Dim Mode | Off | Sin atenuador | |||
| DIM 1-3 | Curva de atenuador | ||||
| BackLite | 10S | Retro-illumínación de la pantalla se apagadespués de 10segundos de inactividad | |||
| 20S | Retro-illumínación de la pantalla se apagadespués de 20segundos de inactividad | ||||
| 30S | Retro-illumínación de la pantalla se apagadespués de 30segundos de inactividad | ||||
| On | Retro-illumínación de la pantalla siempreactiva | ||||
| Info | Auto Test | Enciende todos los LEDs en secuenciapara pruebas | |||
| FixHours | Muestra el nombre total de las horas del producto | ||||
| Version | Muestra instalada la version de software | ||||
| Address 001-509 | Secciona la direccion DMX (canal másalto restringido a la personalidad elegida) | ||||
| Channel | 4 Ch | 4 canales: control de R/G/B/A | |||
| 6 Ch | 6 canales: estrobo, atenuador, R/G/B/A | ||||
| 10 Ch | 10 canales: R/G/B/A, atenuador, estrobo, macro de color, auto, velocidadatenuador, velocidad automática | ||||
| 24 Ch | 24 canales: R/G/B/A por LED | ||||
| 28 Ch | 28 canales: R/G/B/A por LED, atenuador,estrobo, auto, velocidad automática | ||||
| M &S Mode | Master | Modo DMX | |||
| Slave | Modo Esclavo | ||||
| White Balance | R | Value 125-255 | Establece el valor máximo de LED rojo | ||
| G | Establece el valor máximo de LED verde | ||||
| B | Establece el valor máximo de LED azul | ||||
Secciones para control DMX
Posión de la pantalla
Valores DMX
28 C
| Canal | Función | Valor | Porcentaje/Configuración |
| 1 | Rojo 1 | 000 Ú 255 | 0-100% |
| 2 | Verde 1 | 000 Ú 255 | 0-100% |
| 3 | Azul 1 | 000 Ú 255 | 0-100% |
| 4 | Ámbar 1 | 000 Ú 255 | 0-100% |
| 5 | Rojo 2 | 000 Ú 255 | 0-100% |
| 6 | Verde 2 | 000 Ú 255 | 0-100% |
| 7 | Azul 2 | 000 Ú 255 | 0-100% |
| 8 | Ámbar 2 | 000 Ú 255 | 0-100% |
| 9 | Rojo 3 | 000 Ú 255 | 0-100% |
| 10 | Verde 3 | 000 Ú 255 | 0-100% |
| 11 | Azul 3 | 000 Ú 255 | 0-100% |
| 12 | Ámbar 3 | 000 Ú 255 | 0-100% |
| 13 | Rojo 4 | 000 Ú 255 | 0-100% |
| 14 | Verde 4 | 000 Ú 255 | 0-100% |
| 15 | Azul 4 | 000 Ú 255 | 0-100% |
| 16 | Ámbar 4 | 000 Ú 255 | 0-100% |
| 17 | Rojo 5 | 000 Ú 255 | 0-100% |
| 18 | Verde 5 | 000 Ú 255 | 0-100% |
| 19 | Azul 5 | 000 Ú 255 | 0-100% |
| 20 | Ámbar 5 | 000 Ú 255 | 0-100% |
| 21 | Rojo 6 | 000 Ú 255 | 0-100% |
| 22 | Verde 6 | 000 Ú 255 | 0-100% |
| 23 | Azul 6 | 000 Ú 255 | 0-100% |
| 24 | Ámbar 6 | 000 Ú 255 | 0-100% |
| 25 Programas Auto | 000 Ú 010 | Sin function | |
| 011 Ú 030 | Auto 1 | ||
| 031 Ú 050 | Auto 2 | ||
| 051 Ú 070 | Auto 3 | ||
| 071 Ú 090 | Auto 4 | ||
| 091 Ú 110 | Auto 5 | ||
| 111 Ú 130 | Auto 6 | ||
| 131 Ú 150 | Auto 7 | ||
| 151 Ú 170 | Auto 8 | ||
| 171 Ú 190 | Auto 9 | ||
| 191 Ú 210 | Auto 10 | ||
| 211 Ú 230 | Auto 11 | ||
| 231 Ú 250 | Auto 12 | ||
| 251 Ú 255 | Auto aleatorio | ||
| 26 | Velocidad Automática | 000 Ú 255 | Lento a=rápido |
| 27 | Atenuador | 000 Ú 255 | 0-100% |
| 28 Estrobo | 000 Ú 010 | Sin function | |
| 011 Ú 255 | Lento a=rápido | ||
24C
Valores DMX (Cont.)
| Canal | Función | Valor | Porcentaje/Configuración |
| 1 | Rojo 1 | 000 Ú 255 | 0-100% |
| 2 | Verde 1 | 000 Ú 255 | 0-100% |
| 3 | Azul 1 | 000 Ú 255 | 0-100% |
| 4 | Ámbar 1 | 000 Ú 255 | 0-100% |
| 5 | Rojo 2 | 000 Ú 255 | 0-100% |
| 6 | Verde 2 | 000 Ú 255 | 0-100% |
| 7 | Azul 2 | 000 Ú 255 | 0-100% |
| 8 | Ambar 2 | 000 Ú 255 | 0-100% |
| 9 | Rojo 3 | 000 Ú 255 | 0-100% |
| 10 | Verde 3 | 000 Ú 255 | 0-100% |
| 11 | Azul 3 | 000 Ú 255 | 0-100% |
| 12 | Ambar 3 | 000 Ú 255 | 0-100% |
| 13 | Rojo 4 | 000 Ú 255 | 0-100% |
| 14 | Verde 4 | 000 Ú 255 | 0-100% |
| 15 | Azul 4 | 000 Ú 255 | 0-100% |
| 16 | Ambar 4 | 000 Ú 255 | 0-100% |
| 17 | Rojo 5 | 000 Ú 255 | 0-100% |
| 18 | Verde 5 | 000 Ú 255 | 0-100% |
| 19 | Azul 5 | 000 Ú 255 | 0-100% |
| 20 | Ámbar 5 | 000 Ú 255 | 0-100% |
| 21 | Rojo 6 | 000 Ú 255 | 0-100% |
| 22 | Verde 6 | 000 Ú 255 | 0-100% |
| 23 | Azul 6 | 000 Ú 255 | 0-100% |
| 24 | Ambar 6 | 000 Ú 255 | 0-100% |
6C
| Canal | Función | Valor | Porcentaje/Configuración |
| 1 | Atenuador | 000 Ú 255 | 0-100% |
| 2 | Rojo | 000 Ú 255 | 0-100% |
| 3 | Verde | 000 Ú 255 | 0-100% |
| 4 | Azul | 000 Ú 255 | 0-100% |
| 5 | Ambar | 000 Ú 255 | 0-100% |
| 6 Estrobo | 000 Ú 010 | Sin function | |
| 011 Ú 255 | Lento a=rápido | ||
4C
| Canal | Función | Valor | Porcentaje/Configuración |
| 1 | Rojo | 000 Ú 255 | 0-100% |
| 2 | Verde | 000 Ú 255 | 0-100% |
| 3 | Azul | 000 Ú 255 | 0-100% |
| 4 | Ámbar | 000 Ú 255 | 0-100% |
10C
Valores DMX (Cont.)
| Canal | Función | Valor | Porcentaje/Configuración |
| 1 | Atenuador | 000 Ú 255 | 0-100% |
| 2 | Rojo | 000 Ú 255 | 0-100% |
| 3 | Verde | 000 Ú 255 | 0-100% |
| 4 | Azul | 000 Ú 255 | 0-100% |
| 5 | Ambar | 000 Ú 255 | 0-100% |
| 6 Estrobo | 000 Ú 010011 Ú 255 | Sin functionLento a rápido | |
| 7 | Macro de Color +Equilibrio deBlancos | 000 Ú 010011 Ú 030031 Ú 050051 Ú 070071 Ú 090091 Ú 110111 Ú 130131 Ú 150151 Ú 170171 Ú 200201 Ú 205206 Ú 210211 Ú 215216 Ú 220221 Ú 225226 Ú 230231 Ú 235236 Ú 240241 Ú 245246 Ú 250251 Ú 255 | Sin functionR: 100% V: 0-100% A: 0R: 100%-0V: 100% A: 0R: 0 V: 100% A: 0-100%R: 0 V: 100%-0A: 100%R: 0-100% V: 0A: 100%R: 100% V: 0-100% A: 0-100%R: 100%-0 V: 100%-0A: 100%R: 100% V: 100% A: 100%A: 100% |
| 8 Programas Auto | 000 Ú 010011 Ú 030031 Ú 050051 Ú 070071 Ú 090091 Ú 110111 Ú 130131 Ú 150151 Ú 170171 Ú 190191 Ú 210211 Ú 230231 Ú 250251 Ú 255 | Sin functionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Auto 11Auto 12Auto aleatorio | |
| 9 | VelocidadAutomática | 000 Ú 255 | Lento a rápido |
| 10 | VelocidadAtenuador | 000 Ú 051052 Ú 101102 Ú 152153 Ú 203204 Ú 255 | Preconfigura la velocidad del atenuador desdela pantalla de menuAteuador linealCurva de atenuacion no-lineal 1(la más rápida)Curva de atenuacion no-lineal 2Curva de atenuacion no-lineal 3 (la más lenta) |
