Caractéristiques techniques	Détails
Type de produit	Barre LED RGBW
Nombre de LEDs	6 LEDs Quad (Rouge, Vert, Bleu, Blanc)
Puissance	36 W (6 x 6 W)
Angle de faisceau	25 degrés
Modes de fonctionnement	DMX, autonome, maître/esclave
Protocole DMX	3, 6 ou 12 canaux
Dimensions	1000 x 100 x 100 mm
Poids	2,5 kg
Alimentation	100-240 V AC, 50/60 Hz
Utilisation	Éclairage d'ambiance, concerts, événements, installations fixes
Maintenance	Nettoyage régulier des lentilles, vérification des connexions électriques
Sécurité	Ne pas exposer à l'eau, utiliser avec un support adéquat
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - COLORdash Batten-Quad 6 Chauvet

Comment puis-je connecter le Chauvet COLORdash Batten-Quad 6 à mon contrôleur DMX ?

Pour connecter le Chauvet COLORdash Batten-Quad 6 à votre contrôleur DMX, utilisez un câble DMX standard. Branchez une extrémité au port DMX OUT du contrôleur et l'autre extrémité au port DMX IN du Batten-Quad 6.

Pourquoi mon Chauvet COLORdash Batten-Quad 6 ne s'allume-t-il pas ?

Assurez-vous que l'appareil est correctement alimenté et que le câble d'alimentation est bien connecté. Vérifiez également la prise de courant et assurez-vous que l'appareil est allumé.

Comment réinitialiser mon Chauvet COLORdash Batten-Quad 6 ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez le bouton 'Mode' enfoncé tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que l'appareil affiche 'Reset'.

Le Chauvet COLORdash Batten-Quad 6 ne répond pas aux commandes DMX, que faire ?

Vérifiez que l'adresse DMX du Batten-Quad 6 est correctement configurée et qu'elle ne conflit pas avec d'autres appareils. Assurez-vous également que le câble DMX fonctionne correctement et qu'il n'y a pas de coupure.

Comment changer le mode d'exploitation du Chauvet COLORdash Batten-Quad 6 ?

Pour changer le mode d'exploitation, appuyez sur le bouton 'Mode' jusqu'à ce que l'écran affiche le mode désiré. Les modes incluent le mode DMX, le mode automatique et le mode sonore.

Le Chauvet COLORdash Batten-Quad 6 produit des couleurs incorrectes, que faire ?

Vérifiez que les filtres de couleur ne sont pas sales ou endommagés. Si vous utilisez le mode DMX, assurez-vous que les valeurs DMX envoyées sont correctes pour les couleurs souhaitées.

Quel est le poids du Chauvet COLORdash Batten-Quad 6 ?

Le Chauvet COLORdash Batten-Quad 6 pèse environ 2,72 kg.

Puis-je utiliser le Chauvet COLORdash Batten-Quad 6 à l'extérieur ?

Le Chauvet COLORdash Batten-Quad 6 n'est pas conçu pour une utilisation extérieure. Il doit être utilisé dans des environnements secs et protégés de l'humidité.

Quel type d'alimentation nécessite le Chauvet COLORdash Batten-Quad 6 ?

Le Chauvet COLORdash Batten-Quad 6 nécessite une alimentation de 100-240 V AC, 50/60 Hz.

Où puis-je trouver le manuel d'utilisation du Chauvet COLORdash Batten-Quad 6 ?

Vous pouvez télécharger le manuel d'utilisation sur le site officiel de Chauvet dans la section support ou documentation.

MODE D'EMPLOI COLORdash Batten-Quad 6 Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MR) COLORdash Batten-Quad 6 reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téchéargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-responsabilité

Les informations et caractéristiques containes dans ce manuel sont sujettes à changement sans préavis.

Consignes de Sécurité

• N'ouvre PAS ce produit. Il ne contientaucun composant susceptibled'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
  Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extréme à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causeur des dommages, laissez l'appareil s'acclimat entièrement au milieu environnant avant de lemettre sous tension.
• ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
  Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Ne laisserz AUCUNE source inflammable dans un rayon de 50~cm du produit lorsque celui-ci fonctionne.
  Utilisez TOUJOURS un cable de sécurité lorsque vous montez ce produit en hauteur.
• N'utilise PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.
• N'utilisez PAS ce produit si le boîtier, les lentilles ou les cables voussemblent endommages.
• Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée dont il est doté.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiente maximale supportée par ce produit est de 104^ ( 40^ ). Ne le faites pas fonctionner à des Températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique, et du Benelux, contactez votre fournisseur si vous avez besoin d'assistance ou de returner votre produit. Consultez le site www.chauvetprofessional.com pour partager nos coordonnées.

Ce Qui Est Inclus

COLORdash Batten-Quad 6

• Une Fiche de Garantie

Un Cordon d'alimentation d'entrée

• Un Manuel de Référence

2 Tourillon

Alimentation CA

Ce produit est doté d'une alimentation universelle prenatal en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50 / 60Hz

Connexion Électrique

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Vous pouvez connecter jusqu'à 17 COLORdash Batten-Quad 6 à 120 VCA ou 33 unités à 230 VCA. Vous pouvez vous procurer séparation des cordons d'alimentation

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA	Noir	Marron	Jaune/Cuivré
Neutre CA	Blanc	Bleu	Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Remplacement du Fusible

1. Debranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolete par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le COLORdash Batten-Quad 6 fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le COLORdash Batten-Quad 6 utilise une connexion de données DMX standard pour ses personnalités DMX: 4 Ch, 6 Ch, 10 Ch, 24 Ch, et 28 Ch Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Connexion Maitre/Esclave

Le COLORdash Batten-Quad 6 utilise une connexion de données DMX pour son mode Maitre/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maitre/Esclave.

Montage

Avant de monter cet apparéil, lisez et assimírez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur www.trusst.com/productcategory/accessories-clamps/.

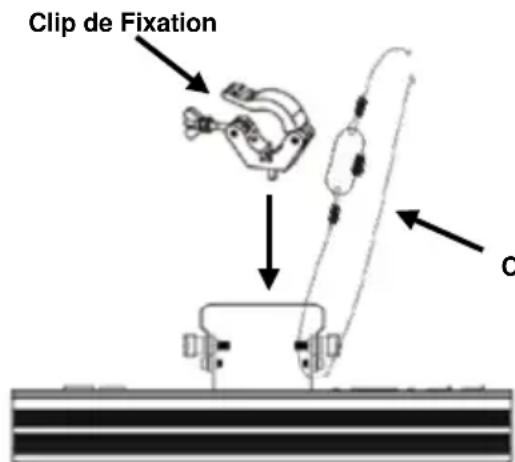

Scheme de Montage du Produit

Câble de Sécurité
Montage en Hauteur

Description du Tableau de Commandes	Bouton	Fonction
	<MENU>	Permet la sortie du menu ou de la fonction en cours
	<ENTER>	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	<UP>	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	<DOWN>	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuier les valeurs numériques

Options du Menu

Niveau Principal	Niveau de Programmation				Description
Auto	Auto 1-12		Speed	0-100	12 programmes automatiques
	Fade				Sélectionne l'effet fondu roulant
Static	Fix C		R		Rouge
			G		Vert
			B		Bleu
			A		Ambre
			GB		Vert/Bleu
			RB		Rouge/Bleu
			RG		Rouge/Vert
			RGB		Rouge/Vert/Bleu
			RA		Rouge/Ambre
			GA		Vert/Ambre
			BA		Bleu/Ambre
			RGA		Rouge/Vert/Ambre
			RBA		Rouge/Bleu/Ambre
			GBA		Vert/Bleu/Ambre
			RGBA		Rouge/Vert/Bleu/Ambre
	Manu C	R	Value	0-255	Combine les couleurs rouge, vert, bleu et amber afin de créé des couleurs sur mesure
		G
		B
		A
Dim Mode	Off				Pas de gradateur
	DIM 1-3				Courbe de gradation
BackLite	10S				Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	20S				Désactive l'affichage rétro-éclairage après 20 secondes d'inactivité
	30S				Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	On				Affichage rétro-éclairage toujours active
Info	Auto		Test		Allume toutes les LEDs dans la série d'essai
	FixHours				Affiche le nombre total des heures du produit
	Version				Shows installed software version
Address 001-509					Sélectionne l'adresse DMX (le canal plus élevé, limité à la personnalité可以选择)
Channel	4 Ch				4 canaux: R/V/B/A control
	6 Ch				6 canaux: R/V/B/A, gradateur, stroboscope
	10 Ch				10 canaux: R/V/B/A gradateur, stroboscope, macro de couleurs, auto, vitesse gradateur, vitesse auto
	24 Ch				28 canaux: R/V/B/A per LED
	28 Ch				28 canaux: R/V/B/A per LED, gradateur, stroboscope, auto, vitesse gradateur
M &S Mode	Master				Mode DMX
	Slave				Mode esclave
White Balance	R		Value 125-255		Définit la valeur maximale de LED rouge
	G				Définit la valeur maximale de LED verte
	B				Définit la valeur maximale de LED bleue

Sections pour le contrôle par DMX

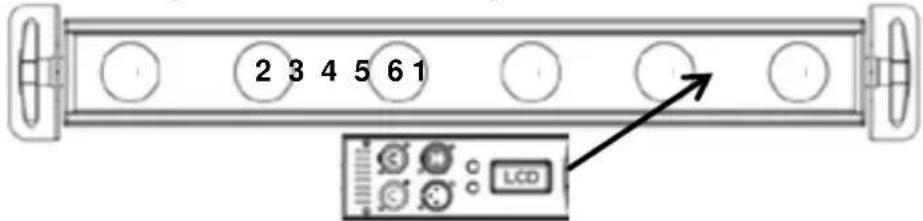

Affichage de la position

Valeurs DMX

28 Canaux	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Rouge 1	000 Ü 255	0-100%
	2	Vert 1	000 Ü 255	0-100%
	3	Bleu 1	000 Ü 255	0-100%
	4	Ambre 1	000 Ü 255	0-100%
	5	Rouge 2	000 Ü 255	0-100%
	6	Vert 2	000 Ü 255	0-100%
	7	Bleu 2	000 Ü 255	0-100%
	8	Ambre 2	000 Ü 255	0-100%
	9	Rouge 3	000 Ü 255	0-100%
	10	Vert 3	000 Ü 255	0-100%
	11	Bleu 3	000 Ü 255	0-100%
	12	Ambre 3	000 Ü 255	0-100%
	13	Rouge 4	000 Ü 255	0-100%
	14	Vert 4	000 Ü 255	0-100%
	15	Bleu 4	000 Ü 255	0-100%
	16	Ambre 4	000 Ü 255	0-100%
	17	Rouge 5	000 Ü 255	0-100%
	18	Vert 5	000 Ü 255	0-100%
	19	Bleu 5	000 Ü 255	0-100%
	20	Ambre 5	000 Ü 255	0-100%
	21	Rouge 6	000 Ü 255	0-100%
	22	Vert 6	000 Ü 255	0-100%
	23	Bleu 6	000 Ü 255	0-100%
	24	Ambre 6	000 Ü 255	0-100%
	25	Programmes Auto	000 Ü 010	Pas de fonction
			011 Ü 030	Auto 1
			031 Ü 050	Auto 2
			051 Ü 070	Auto 3
			071 Ü 090	Auto 4
			091 Ü 110	Auto 5
			111 Ü 130	Auto 6
			131 Ü 150	Auto 7
			151 Ü 170	Auto 8
			171 Ü 190	Auto 9
			191 Ü 210	Auto 10
			211 Ü 230	Auto 11
			231 Ü 250	Auto 12
			251 Ü 255	Auto au hasard
	26	Vitesse Auto	000 Ü 255	Lent à rapide
	27	Gradateur	000 Ü 255	0-100%
	28	Stroboscope	000 Ü 010	Pas de fonction
			011 Ü 255	Lent à rapide

Valeurs DMX (suite)

6 Canaux

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 Ü 255	0-100%
2	Rouge	000 Ü 255	0-100%
3	Vert	000 Ü 255	0-100%
4	Bleu	000 Ü 255	0-100%
5	Ambre	000 Ü 255	0-100%
6 Stroboscope		000 Ü 010	Pas de fonction
		011 Ü 255	Lent à rapide

24 Canaux

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge 1	000 Ü 255	0-100%
2	Vert 1	000 Ü 255	0-100%
3	Bleu 1	000 Ü 255	0-100%
4	Ambre 1	000 Ü 255	0-100%
5	Rouge 2	000 Ü 255	0-100%
6	Vert 2	000 Ü 255	0-100%
7	Bleu 2	000 Ü 255	0-100%
8	Ambre 2	000 Ü 255	0-100%
9	Rouge 3	000 Ü 255	0-100%
10	Vert 3	000 Ü 255	0-100%
11	Bleu 3	000 Ü 255	0-100%
12	Ambre 3	000 Ü 255	0-100%
13	Rouge 4	000 Ü 255	0-100%
14	Vert 4	000 Ü 255	0-100%
15	Bleu 4	000 Ü 255	0-100%
16	Ambre 4	000 Ü 255	0-100%
17	Rouge 5	000 Ü 255	0-100%
18	Vert 5	000 Ü 255	0-100%
19	Bleu 5	000 Ü 255	0-100%
20	Ambre 5	000 Ü 255	0-100%
21	Rouge 6	000 Ü 255	0-100%
22	Vert 6	000 Ü 255	0-100%
23	Bleu 6	000 Ü 255	0-100%
24	Ambre 6	000 Ü 255	0-100%

Valeurs DMX (suite)

4 Canaux

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Rouge	000 Ü 255	0-100%
2	Vert	000 Ü 255	0-100%
3	Bleu	000 Ü 255	0-100%
4	Ambre	000 Ü 255	0-100%

10 Canaux

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 Ü 255	0-100%
2	Rouge	000 Ü 255	0-100%
3	Vert	000 Ü 255	0-100%
4	Bleu	000 Ü 255	0-100%
5	Ambre	000 Ü 255	0-100%
6 Stroboscope		000 Ü 010	Pas de fonction
		011 Ü 255	Lent à rapide
7	Macros de Couleurs + Balance des Blancs	000 Ü 010	Pas de fonction
		011 Ü 030	R: 100% V: 0-100% B: 0
		031 Ü 050	R: 100%-0V: 100% B: 0
		051 Ü 070	R: 0 V: 100% B: 0-100%
		071 Ü 090	R: 0 V: 100%-0 B: 100%
		091 Ü 110	R: 0~100% V: 0 B: 100%
		111 Ü 130	R: 100% V: 0 B: 100%-0
		131 Ü 150	R: 100% V: 0-100% B: 0-100%
		151 Ü 170	R: 100%-0 V: 100%-0 B: 100%
		171 Ü 200	R: 100% V: 100% B: 100% A: 100%
		201 Ü 205	Blanc 1
		206 Ü 210	Blanc 2

Valeurs DMX (suite)

10 Canaux (suite)	Canal	Fonction	Valeur	Pourcentage/Configuration
7	7 Macros de Couleurs + Balance des Blancs	211 Ü 215216 Ü 220221 Ü 225226 Ü 230231 Ü 235236 Ü 240241 Ü 245246 Ü 250251 Ü 255	Blanc 3Blanc 4Blanc 5Blanc 6Blanc 7Blanc 8Blanc 9Blanc 10Blanc 11
8 Programmes Auto		000 Ü 010011 Ü 030031 Ü 050051 Ü 070071 Ü 090091 Ü 110111 Ü 130131 Ü 150151 Ü 170171 Ü 190191 Ü 210211 Ü 230231 Ü 250251 Ü 255	Pas de fonctionAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Auto 11Auto 12Auto au hasard
9	Vitesse Auto	000 Ü 255	Lent à rapide
10	Vitesse du Gradateur	000 Ü 051052 Ü 101102 Ü 152153 Ü 203204 Ü 255	Vitesse du gradateur prédéfinie depuis le menuGradateur linéaireCourbe de gradation non linéaire 1(le plus rapide)Courbe de gradation non linéaire 2Courbe de gradation non linéaire 3(le moins rapide)
