BEDIENUNGSANLEITUNG STRIKE Saber Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des STRIKE Saber finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

- VORSICHT: Blitzlicht kann nachweislich epileptische Anfälle auslösen. Der Bediener ist angehalten, die vor Ort geltenden Vorschriften und Gesetze zum Einsatz von Stroboskopgeräten einzuhalten.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.

- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)

- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• STRIKE Saber

- Neutrik® powerCON® Netzkabel

• S t a t i v

- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 9 STRIKE Saber-Geräte bei 120 V AC, 16 Geräte bei 208 V und 18 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der STRIKE Saber kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der STRIKE Saber nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 5-polige DMX-Datenverbindung: 1Ch, 3Ch, 7Ch, 10Ch, 11Ch, 20Ch und 27Ch. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der STRIKE Saber verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der STRIKE Saber unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. durch. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/products.

Stativ

Der STRIKE Saber wird mit einem Stativ geliefert, das mit den beiliegenden Schrauben montiert werden kann.

Montageansicht

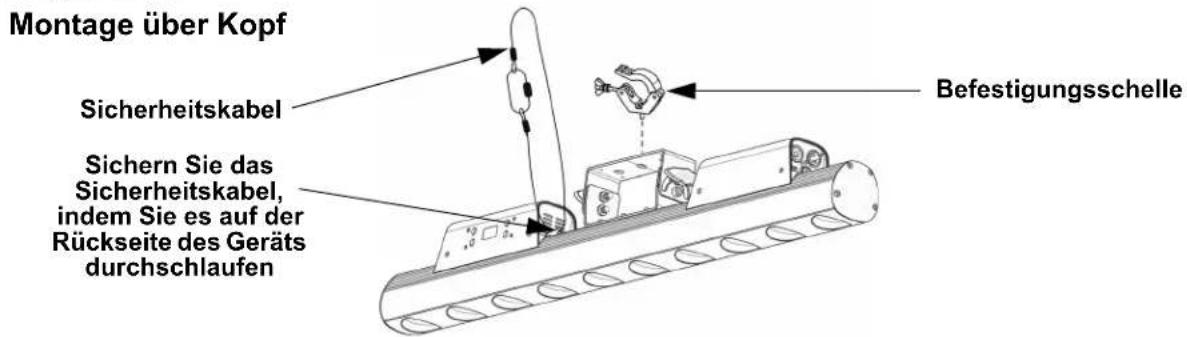

Montage über Kopf Sicherheitskabel Sichern Sie das Sicherheitskabel, indem Sie es auf der Rückseite des Geräts durchschlaufen Befestigungsschelle

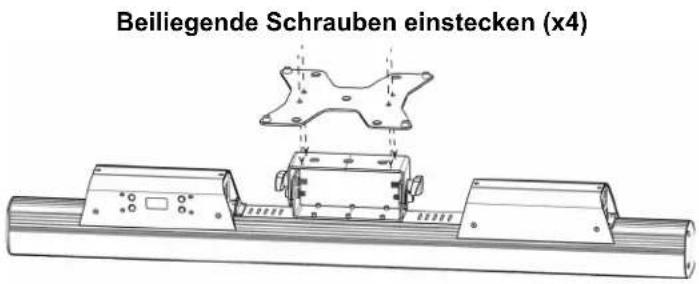

Stativmontage

Beiliegende Schrauben einstecken (x4)

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Menüstruktur

Hauptebene Programmierebenen Beschreibung
DMX Address 001-510				Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Personality	1Ch 1-Kanal: Dimmungs
	3Ch 3-Kanal: Dimmungs, Strobe-, roter Übergang
	7Ch			7-Kanal: 16-Bit-Dimmungs, Strobe-, Auto-Programme-, Auto-Geschwindigkeits-, roter Übergang, Dimmungsgeschwindigkeit
	10Ch 10-Kanal:			10-Zellen: Dimmungs
	11Ch 11-Kanal:			10-Zellen: Dimmungs, roter Übergang
	20Ch 20-Kanal:			16-Bit-Dimmungs, 10-Zellen-
	27Ch			27-Kanal: 16-Bit-Dimmungs, 10-Zellen-, Strobe-, Auto-Programme-, Auto-Geschwindigkeits-, roter Übergang, Dimmungsgeschwindigkeit
Red Shift	On			Schaltet die rote Umschaltung ein oder aus (gelbe LEDs imitieren beim Dimmen der Lampe)
	Off
Static	Fixed Color	Amber Bernstein Farben
		White Weiß
		Amber&White Bernste infarben und Weiß
	Manual Color Mixer	Amber	0-255	Kombiniert bernsteinfarbene und weiße Farben zu einer benutzerdefinierten Farbe
		White
Auto Show Auto 1-6		1-100		Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
Master/Slave	Master			DMX-Modus (Master)
	Slave			Slave-Modus
Dimmer Mode	Off			Linearer Dimmer
	Dimmer 1-3			Dimmungskurven Dimmer 1 (schnell) nach Dimmer 3 (langsam)
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2min			Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	Always On			Hintergrundbeleuchtung der Anzeige immer an
Information	Fixture Hours	<______H>		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version	<V._.>		Zeigt die aktuelle Firmware-Version an
	UID	<_______>		Zeigt die Geräte-UID an
Reset Factory	No			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

DMX Werte

27Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000		255	0–100%
2 Feiner Dimmer 000		255	0–100%
3 Dimmer 1 000		255	0–100%
4 Feiner Dimmer 1 000		255	0–100%
5 Dimmer 2 000		255	0–100%
6 Feiner Dimmer 2 000		255	0–100%
7 Dimmer 3 000		255	0–100%
8 Feiner Dimmer 3 000		255	0–100%
9 Dimmer 4 000		255	0–100%
10 Feiner Dimmer 4 000		255	0–100%
11 Dimmer 5 000		255	0–100%
12 Feiner Dimmer 5 000		255	0–100%
13 Dimmer 6 000		255	0–100%
14 Feiner Dimmer 6 000		255	0–100%
15 Dimmer 7 000		255	0–100%
16 Feiner Dimmer 7 000		255	0–100%
17 Dimmer 8 000		255	0–100%
18 Feiner Dimmer 8 000		255	0–100%
19 Dimmer 9 000		255	0–100%
20 Feiner Dimmer 9 000		255	0–100%
21 Dimmer 10 000		255	0–100%
22 Feiner Dimmer 10 000		255	0–100%
23 Strobe	Programmgeschwindigkeit	000 010	Keine Funktion
		011 125	Strobe, langsam bis schnell
		126 255	Zufalls-Strobe
24 Auto-Programme		000 010	Keine Funktion
		011 032	Auto-Programm 1
		033 076	Auto-Programm 2
		077 120	Auto-Programm 3
		121 164	Auto-Programm 4
		165 208	Auto-Programm 5
		209 255	Auto-Programm 6
25	Programmgeschwindigkeit	000 255	Geschwindigkeit, langsam bis schnell
26 Roter Übergang		000001 255	Roter Übergang aktiviert, bernsteinfarbene Kanäle deaktiviert
			Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert
27 Dimmergeschwindigkeit*		000 051	Dimmergeschwindigkeit von Anzeige eingestellt
		052 101	Dimmergeschwindigkeits-Modus aus
		102 152	Dimmergeschwindigkeits-Modus 1 (schnellste)
		153 203	Dimmergeschwindigkeits-Modus 2
		204 255	Dimmergeschwindigkeits-Modus 3 (langsamste)

*Gewünschte Dimmungsgeschwindigkeit für 3 Sekunden halten und dann loslassen. Damit wird die Einstellung der Dimmungsgeschwindigkeit im Menü geändert.

20Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 1 000	255	0–100%
2 Feiner Dimmer 1 000	255	0–100%
3 Dimmer 2 000	255	0–100%
4 Feiner Dimmer 2 000	255	0–100%
5 Dimmer 3 000	255	0–100%
6 Feiner Dimmer 3 000	255	0–100%
7 Dimmer 4 000	255	0–100%
8 Feiner Dimmer 4 000	255	0–100%
9 Dimmer 5 000	255	0–100%
10 Feiner Dimmer 5 000	255	0–100%
11 Dimmer 6 000	255	0–100%
12 Feiner Dimmer 6 000	255	0–100%
13 Dimmer 7 000	255	0–100%
14 Feiner Dimmer 7 000	255	0–100%
15 Dimmer 8 000	255	0–100%
16 Feiner Dimmer 8 000	255	0–100%
17 Dimmer 9 000	255	0–100%
18 Feiner Dimmer 9 000	255	0–100%
19 Dimmer 10 000	255	0–100%
20 Feiner Dimmer 10 000	255	0–100%

11Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 1 000		255	0–100%
2 Dimmer 2 000		255	0–100%
3 Dimmer 3 000		255	0–100%
4 Dimmer 4 000		255	0–100%
5 Dimmer 5 000		255	0–100%
6 Dimmer 6 000		255	0–100%
7 Dimmer 7 000		255	0–100%
8 Dimmer 8 000		255	0–100%
9 Dimmer 9 000		255	0–100%
10 Dimmer 10 000		255	0–100%
11 Roter Übergang		000	Roter Übergang aktiviert, bernsteinfarbene Kanäle deaktiviert
		001 050	Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert
		051 100	NUR warmweiße LEDs verwenden
		101 255	NUR gelbe LEDs verwenden

10Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 1 000	255	0–100%
2 Dimmer 2 000	255	0–100%
3 Dimmer 3 000	255	0–100%
4 Dimmer 4 000	255	0–100%
5 Dimmer 5 000	255	0–100%
6 Dimmer 6 000	255	0–100%
7 Dimmer 7 000	255	0–100%
8 Dimmer 8 000	255	0–100%
9 Dimmer 9 000	255	0–100%
10 Dimmer 10 000	255	0–100%

7Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000		255	0–100%
2 Feiner Dimmer 000		255	0–100% (deaktiviert bei aktiviertem roten Übergang)
3 Strobe		000 010	Keine Funktion
		011 125	Strobe, langsam bis schnell
		126 255	Zufalls-Strobe
4 Auto-Programme		000 010	Keine Funktion
		011 032	Auto-Programm 1
		033 076	Auto-Programm 2
		077 120	Auto-Programm 3
		121 164	Auto-Programm 4
		165 208	Auto-Programm 5
		209 255	Auto-Programm 6
5	Programmgeschwindigkeit	000 255	Geschwindigkeit, langsam bis schnell
6 Roter Übergang		000
		001 255	Roter Übergang aktiviert, bernsteinfarbene Kanäle deaktiviert
			Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert
7 Dimmergeschwindigkeit*		000 051	Dimmergeschwindigkeit von Anzeige eingestellt
		052 101	Dimmergeschwindigkeits-Modus aus
		102 152	Dimmergeschwindigkeits-Modus 1 (schnellste)
		153 203	Dimmergeschwindigkeits-Modus 2
		204 255	Dimmergeschwindigkeits-Modus 3 (langsamste)

*Gewünschte Dimmungsgeschwindigkeit für 3 Sekunden halten und dann loslassen. Damit wird die Einstellung der Dimmungsgeschwindigkeit im Menü geändert.

3Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000		⇔ 255 0–100%
2 Strobe		000 ⇔ 010 Keine Funktion011 ⇔ 125 Strobe, langsam bis schnell126 ⇔ 255 Zufalls-Strobe
3 Roter Übergang		000001 ⇔ 255	Roter Übergang aktiviert, bernsteinfarbene Kanäle deaktiviertRoter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert

1Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000	255 0–100%
