Type de produit	Haut-parleur encastrable mural/plafond
Marque	Sonus Faber
Modèle	Palladio PW-562
Catégorie	Haut-parleur
Impédance nominale	4 ohms
Sensibilité	92 dB SPL
Puissance amplificateur recommandée (par canal)	40 W à 125 W RMS selon distance d'écoute
Alimentation	Passive (alimenté par amplificateur externe)
Fonctions principales	Reproduction audio, installation encastrée, grille magnétique amovible et peignable
Entretien et nettoyage	Nettoyage avec un chiffon doux sec ; grille peignable
Sécurité	Éviter l'exposition prolongée à volume élevé ; respecter la polarité ; ne pas brancher en parallèle sur ligne 100 V
Pièces détachées et réparabilité	Grille magnétique, capot de protection, kit de pré-montage (optionnel) ; assistance via revendeur ou service après-vente Sonus Faber
Informations générales	Garantie contre défauts de fabrication ; enregistrement en ligne recommandé ; conserver l'emballage d'origine
Contenu de l'emballage	Enceinte, grille magnétique, gabarit de découpe, capot de protection en plastique
Installation	Découpe murale/plafond ; fixation par vis ; nécessite un amplificateur externe
Accessoires en option	Grille magnétique carrée (pour plafond), kit de pré-montage
Compatibilité amplificateur	Amplificateurs stéréo ou home-cinéma avec impédance 4 ohms minimum

FOIRE AUX QUESTIONS - Palladio PW-562 Sonus Faber

Que contient l'emballage du Sonus Faber Palladio PW-562 ?

L'emballage contient l'enceinte, une grille magnétique, un gabarit pour le trou de découpe et un capot de protection en plastique.

Quelle est l'impédance nominale de ce haut-parleur ?

L'impédance nominale est de 4 ohms.

Quelle puissance d'amplificateur est recommandée ?

La puissance recommandée dépend de la distance d'écoute : de 40 W RMS à 2 mètres jusqu'à 125 W RMS à 3,5 mètres pour un niveau moyen de 82 dB SPL.

Puis-je peindre la grille magnétique ?

Oui, la grille peut être peinte à votre guise. Il est conseillé de le faire dans un endroit ouvert et loin de l'enceinte.

Comment orienter le logo sur les modèles PL-563 et PC-563P ?

La bague avec le logo Sonus Faber autour du tweeter est magnétique. Pour l'orienter, rapprochez-la d'un objet métallique pour la retirer et la repositionner selon l'installation horizontale ou verticale.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser à volume très élevé pour éviter des dommages auditifs ; respecter la polarité lors du branchement ; ne pas brancher en parallèle sur un système 100 V ; tenir les enfants à au moins 50 cm.

Comment installer l'enceinte dans un mur ou plafond ?

Utilisez le gabarit fourni pour marquer la découpe, découpez le trou, connectez les câbles en respectant la polarité, insérez l'enceinte et vissez les fixations sans forcer.

Que faire en cas de panne ou dysfonctionnement ?

Contactez le revendeur ou le distributeur officiel Sonus Faber. Conservez la preuve d'achat et l'emballage d'origine pour le transport. La garantie couvre les défauts de fabrication.

Puis-je utiliser un amplificateur de puissance quelconque ?

L'amplificateur doit être adapté à une impédance de 4 ohms et délivrer une puissance suffisante selon vos besoins. Évitez les amplificateurs conçus pour des systèmes à tension constante (100 V).

Comment retirer l'enceinte après installation ?

Dévissez les vis de fixation jusqu'à ce qu'elles s'arrêtent pour libérer le système de verrouillage, puis retirez délicatement l'enceinte. Effectuez l'opération avec les appareils éteints.

MODE D'EMPLOI Palladio PW-562 Sonus Faber

1. Informations générales 24
2. 1.1 Informations pour l'utilisateur 24
   1.2 Garantie et assistance après-vente 25
3. Informations de sécurité 25
   2.1 Recommandations pour choisir l'amplificateur audio 26
   3 Installation 26

3.1 Contenu de l'emballage 26

3.2 Marquer la zone de découpe sur la paroi à l'aide du gabarit fourni 27

3.3 Découper le long du périmètre marqué 27

3.4 Connecter les câbles audio au haut-parleur 28

3.5 Insérer l'enceinte dans le trou fait 28

3.6 Fixer l'enceinte au mur 29

3.7 Orientation du logo (modèles PL-563 et PC-563P uniquement) 30

3.8 Appliquer la grille magnétique 31

1. Accessoires en option 32
   4.1 Grille magnétique carrée (pour les modèles à plafond seulement) 32
   4.2 Support et câbles de sécurité 32
   5 Retrait des diffuseurs 33
   6 Données techniques 46 / 47
   7 Positionnement des enceintes 49
   7.1 Configurations du système 49

1. INFORMATIONS GÉNÉRALES

1.1 INFORMATIONS POUR L'UTILISATION

Cher Client.

Nous tenons à vous remercier et à vous féliciter d'avoir choisi des enceintes Palladio niveau 5 pour votre système audio / audio-vidéo.

Comme nous avons précisément intérêt à ce que vous obteniez les meilleurs résultats possibles dans l'écoute et que cela soit possible en toute sécurité, nous vous invitons à lire attentivement ce manuel d'instructions avant d'installer l'équipement.

En cas de doute ou de questions à poser, n'hésitez pas à contacter le service technique de votre point de vente, le distributeur officiel Sonus faber de votre pays ou prenez directement contact avec le service après-vente de Sonus faber, en écrivant à l'adresse suivante

[e-mail]

Enfin, nous vous suggérons vivement de vous enregistrer en ligne sur le site www.sonusfaber.com : ainsi, vous serez informés par Sonus faber de toutes les nouveautés, initiatives et éventuelles promotions.

Bonne Musique!

1.2 GARANTIE ET ASSISTANCE POST-VENTE

Les enceintes Palladio Niveau 5 ont été conçues et fabriquées selon les standards de qualité les plus élevés.

Toutefois, dans le cas (très improbable) d'une panne ou d'un mauvais fonctionnement les enceintes sont couvertes par la garantie selon les termes prévus par la réglementation du pays où vous les avez achetés.

Dans ce cas, nous invitons le propriétaire à s'adresser au revendeur auprès duquel il a effectué l'achat ou au distributeur officiel Sonus faber de votre pays ; tous les contacts des distributeurs sont disponibles sur notre site à l'adresse suivante ;

• https://www.sonusfaber.com/distributori-store/
• https://www.sonusfaber.com/en/distributors-stores/
  Par ailleurs, c'est dans votre intérêt que nous vous rappelons ce qui suit :
• La garantie sur les enceintes couvre les éventuels défauts de fabrication ;
• Conserver le document prouvant l'achat pour pouvoir le montrer au revendeur en cas de nécessité ;
• Conserver l'emballage original des enceintes pour qu'elles puissent être transportées sans dommages en cas d'expédition auprès du centre assistance autorisé ;
• Les enceintes doivent être accompagnées d'une description du dysfonctionnement ou du défaut éventuellement rencontré.
  Les conditions suivantes annuleront la garantie du produit :
• Le produit a été démonté ou modifié par du personnel différent de celui du centre d'assistance autorisé par Sonus faber ;
• Le produit a été utilisé de manière non conforme à ce qui est décrit dans ce manuel.

2. INFORMATIONS DE SÉCURITÉ

Lire ce manuel d'instructions et le garder à portée de main pour toute consultation ultérieure. S'assurer que la fixation du mur / faux plafond est suffisamment stable.

• Vérifier au préalable que la capacité de la surface de montage est suffisante pour résister au poids du ou des haut-parleurs.
• Pendant le fonctionnement à haut volume du système de son, éviter de rester à proximité des enceintes. Cela peut provoquer des dommages permanents à l'ouïe. Tenir les enfants à une distance de sécurité d'au moins 50 cm de l'enceinte.
• Les enceintes produisent un champ électromagnétique inoffensif pour les hommes et les animaux, mais qui peut perturber le bon fonctionnement des appareils électroniques, tels que les téléviseurs ou les moniteurs à tube cathodique, si ces derniers sont placés à proximité immédiate de l'enceinte. Si cela devait se produire, augmenter la distance de ces appareils des enceintes acoustiques.
• La technologie de fonctionnement des enceintes se base sur les principes d'électromagnétisme, et par conséquent, l'utilisateur devra éviter d'utiliser des appareils qui génèrent de forts champs électromagnétiques qui pourraient perturber le fonctionnement de l'enceinte.
• Ne pas connecter les enceintes acoustiques en parallèle ou directement à un système de diffusion acoustique à tension constante (100 V, 70,7 V ou semblables). Cela peut surcharger le système et endommager l'enceinte et/ou la centrale d'amplification.
• Ne pas approcher entre eux les câbles audio et les câbles de l'alimentation électrique. A proximité des câbles d'alimentation se trouve un champ électromagnétique qui peut causer un bourdonnement désagréable. Si tel était le cas, veillez à éloigner entre eux les câbles audio et d'alimentation.
• Les branchements doivent être effectués avec les appareils éteints ! Veiller à respecter la polarité des bornes lors du branchement.

2.1 - RECOMMANDATIONS POUR CHOISIR L'AMPLIFICATEUR AUDIO

Les données de puissance de sortie requises pour un amplificateur dans des conditions d'utilisation moyennes dépendent des caractéristiques du système de haut-parleurs (impédance nominale et sensibilité) et des conditions d'écoute (niveau de bruit moyen et distance du point d'écoute). Dans le cas d'une enceinte présentant une impédance nominale de 4 ohm et une sensibilité de 92 dB SPL, le tableau suivant s'appliquera.

DISTANCE D'ÉCOUTE	PUISSANCE DE SORTIE DE L'AMPLIFICATEUR (MINIMUM, PAR CANAL) *	PUISSANCE ABSORBÉE CORRESPONDANTE (PAR CANAL) *
2 m 40 Wrms 0,8	W
2,5 m 63 Wrms 1,3	W
3 m 90 Wrms 1,8	W
3,5 m 125 Wrms 2,3	W
* pour un niveau d'écoute moyen à une distance d'écoute équivalant à 82 dBSPL

Les programmes audio avec des facteurs de crête plus élevés nécessitent des puissances d'amplification encore plus élevées.

Comine vous pouvez le constater, le coût en termes d'amplification n'est pas tant le maintien du niveau d'écoute recommandé mais la gestion de moments très courts durant lesquels le signal musical présente des niveaux extraordinairement élevés.

Les systèmes de haut-parleurs pour la reproduction sonore en milieu domestique ne doivent pas être utilisés dans le cadre d'une diffusion sonore à volume élevé ou continue, comme dans le cas des discothèques ou pour le renforcement du son. Pour ce type d'applications, les puissances impliquées sont incompatibles avec le fonctionnement correct du système de haut-parleur avec des défaillances irréversibles et, dans certains cas, des départs d'incendie.

3. INSTALLATION

3.1 CONTENU DE L'EMBALLAGE

• Enceinte
• Grille magnétique
  • Gabarit pour le trou
• Capot de protection en plastique

Chaque accessoire en option qu'il est possible d'acheter séparément est illustré au chapitre 4.

Les matériaux d'emballage peuvent polluer! Ne pas jeter ces matériaux comme des déchets domestiques mais les remettre à un centre de récolte et de recyclage des déchets.

Ne pas laisser les matériaux d'emballage à disposition des enfants ! Possibilité d'empoisonnement ou d'étouffement à cause d'ingestion.

3.2 - MARQUER LA ZONE DE COUPE SUR LE MUR PAR LE GABARIT FOURNI.

S'assurer à l'avance que la zone de coupe se situe entre les deux montants. Pour que le système de fixation fonctionne correctement, maintenez une distance d'au moins 4 cm entre le bord latéral du trou et le montant le plus proche.

Veiller à respecter la polarité des bornes lors du branchement. Les branchements doivent être effectués avec les appareils éteints !

3.5 INSERER L'ENCEINTE DANS LE TROU FAIT

Vissez jusqu'au fin de course sans forcer les vis de fixation pour éviter d'endommager le système de verrouillage.

3.7 ORIENTATION DU LOGO (MODELES PL-563 et PC-563P UNIQUEMENT)

Les modèles PL-563 et PC-563P sont conçus pour être installés aussi bien à l'horizontale qu'à la verticale. La bague avec le logo Sonus faber autour du tweeter est appliquée magnétiquement. Pour l'orienter en fonction de l'utilisation souhaitée, rapprochez-le de tout objet métallique pour le retirer et le repositionner.

3.8 APPLIQUER LA GRILLE MAGNETIQUE.

Vous pouvez peindre la grille à votre guise. Nous conseillons de faire la peinture dans un endroit ouvert et loin de l'enceinte.

4. ACCESSOIRES OPTIONNELS

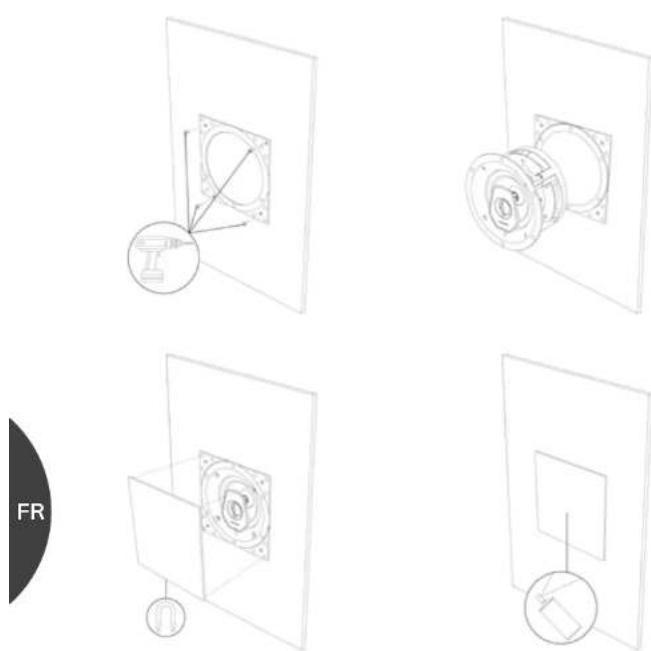

4.1 GRILLE MAGNÉTIQUE CARRÉE (POUR LES MODÈLES À PLAFOND SEULEMENT)

Avant d'insérer l'enceinte dans le trou, vissez le support approprié au mur. Vous pouvez peindre la grille à votre guise. Nous conseillons de faire la peinture dans un endroit ouvert et loin de l'enceinte.

4.2 KIT DE PRE-ASSEMBLAGE (NOUVELLE FABRICANT)

Si les enceintes de la collection Palladio Niveau 5 doivent être installées dans un nouveau bâtiment, le kit de pré-montage est disponible. Pour de plus amples informations, consultez le manuel d'utilisation spécifique que vous trouverez dans l'emballage.

5. RETRAIT DE L'ENCEINTE

	Dévissez les vis jusqu'à ce qu'elles s'arrêtent pour assurer la fermeture complète du système de verrouillage et le retrait facile de l'enceinte.
	Effectuer l'opération avec les appareils éteints!

INHALTSANGABE

1. Recommandé pour une reproduction claire des basses
2. Configuration extrême pour une sortie acoustique maximale
3. Recommandé pour une reproduction claire des basses (subwoofer supplémentaire)
4. Configuration extrême pour une sortie acoustique maximale (subwoofer supplémentaire)
   REMARQUE
   En utilisant deux unités de subwoofer, il est vivement recommandé de les installer l'une à gauche et l'autre à droite de la zone d'écoute. Éviter de placer les subwoofers symétriquement les uns par rapport aux autres compte tenu du point d'écoute principal.
