MANUALE UTENTE Palladio PW-562 Sonus Faber

1. Informazioni generali 2

1.1 Informazioni per l'utente 2

1.2 Garanzia e assistenza post vendita 3

1. Informazioni di sicurezza 3

2.1 Raccomandazioni per la scelta dell'amplificatore audio 4

1. Installazione 4

3.1 Contenuto dell'imballo 4

3.2 Segnare sulla parete l'area di taglio mediante il template in dotazione 5

3.3 Tagliare lungo il perimetro segnato 5

3.4 Collegare i cavi audio al diffusore 6

3.5 Inserire il diffusore nel foro praticato 6

3.6 Fissare il diffusore alla parete 7

3.7 Orientamento del logo (solo modelli PL-563 E PC-563P) 8

3.8 Applicare la griglia magnetica 9

1. Accessori opzionali 10

4.1 Griglia magnetica quadrata (solo per modelli In-Ceiling) 10

4.2 Kit di Pre-montaggio (nuova costruzione) 10

1. Rimozione del diffusore 11

2. Dati tecnici 46 / 47

3. Posizionamento dei diffusori 48

7.1 Configurazioni di sistema 48

1.INFORMAZIONI GENERALI

1.1 INFORMAZIONI PER L'UTENTE

Gentile Cliente,

Desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori Palladio Level 5 per il suo impianto audio/audio-video.

Poiché è nostro preciso interesse che Lei ottenga il miglior risultato possibile nell'ascolto e che ciò avvenga nella piena sicurezza. La invitiamo a leggere attentamente, prima dell'installazione, questo manuale d'istruzioni.

Qualora dovessero sorger Le dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del Suo punto vendita, al distributore ufficiale Sonus faber del Paese in cui vive o prendere contatto direttamente con Sonus faber scrivendo a [e-mail].

Infine Le suggeriamo vivamente di registrarsi on-line sul sito www.sonusfaber.com: in questo modo verrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni.

Buona Musica!

1.2 GARANZIA E ASSISTENZA POST-VENDITA

I diffusori Palladio Level 5 sono stati progettati e fabbricati secondo i più alti standard qualitativi. Tuttavia, nella remota ipotesi in cui si manifestasse un guasto a mollfunzionamento, i diffusori sono comunque coperti da garanzia secondo i termini previsti dalla normativa del Paese dove sono stati acquistati.

In tal casa, La invitiama a rivolgersi al rivenditore presso cui ha effettuata l'acquisto o al distributore ufficiale Sonus faber del Sua Paese; tutti i contatti dei distributori sono disponibili sul nostro sito al seguente indirizzo:

- https://www.sonusfaber.com/distributori-store/

- https://www.sonusfaber.com/en/distributors-stores/

Inoltre, nel Suo interesse, ci permettiamo di fare presente quanto segue:

- La garanzia sui diffusori copre eventuali difetti di costruzione;

- Conservare il documento comprovante l'acquisto in modo da poterlo esibire al rivenditore in caso di necessità;

- Conservare l'imballo originale dei diffusori perché possano essere trasportati senza danni in caso di spedizione presso il centro assistenza autorizzato;

- I diffusori devono essere accompagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato.

Le seguenti condizioni fanno decadere la garanzia sul prodotto:

- Il prodotto è stato smontato o modificato da personale diverso da quello del centro assistenza autorizzata da Sonus faber;

Il prodotto è stato usato in modo non conforme a quanto descritto in questo manuale.

2. INFORMAZIONI DI SICUREZZA

- Leggere il presente manuale d'istruzioni e conservarlo in luogo a portata di mano per ogni eventuale esigenza.

- Assicurarsi che il fissaggio a muro/a controsoffitto sia adeguatamente stabile.

- Verificare in via preliminare che la portata della superficie di montaggio sia sufficiente a sostenere il peso del/dei diffusori acustici.

- Nel corso del funzionamento dell'impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare danni anche permanenti all'apparato uditivo. Mantenere i bombini ad una distanza di sicurezza dal diffusore acustico di almeno 50 cm.

- Gli altoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l'essere umano e per gli animali ma che può disturbare il funzionamento di apparecchiature elettroniche come monitor e televisioni con schermo a tubo catodico qualora queste vengano collocate nelle immediate vicinanze del diffusore acustico. Nel caso in cui ciò si verifichi, aumentare la distanza di tali apparecchiature dai diffusori acustici.

- La tecnologia di funzionamento degli altoparlanti verte su principi dell'elettromagnetismo, pertanto l'utilizzatore dovrà evitare di utilizzare apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici.

- Non collegare i diffusori acustici in parallelo tra loro o direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70,7 V o simili). Ciò può determinare il sovraccarico dell'impianto con possibile danneggiamento del diffusore acustico c/o dell'amplificatore.

- Non avvicinare tra loro cavi audio e cavi elettrici di alimentazione. In prossimità dei cavi di alimentazione è presente un campo elettromagnetico che può causare un fastidioso ronzio. Nel caso ciò si verifichi, provvedere ad allontanare tra di loro cavi audio e i cavi di alimentazione.

- I collegamenti vanno effettuati con gli apparecchi spenti. Fare attenzione alla polarità dei morsetti durante il collegamento.

2.1 - RACCOMANDAZIONI PER LA SCELTA DELL'AMPLIFICATORE AUDIO

Il dato di potenza di uscita richiesta ad un amplificatore in condizioni di utilizzo medio, dipende dalle caratteristiche del sistema di altoparlanti (impedenza nominale e sensibilità) e dalle condizioni di ascolto (livello acustico medio e distanza del punto di ascolto). Nel caso di un diffusore acustico con impedenza nominale di 4 ohm ed una sensibilità di 92 dB SPL, si ha la seguente tabella

DISTANZA DI ASCOLTO	POTENZA DI USCITA DELL'AMPLIFICATORE (MINIMA, PER CANALE) *	POTENZA ASSORBITA CORRISPONDENTE (PER CANALE) *
2 m 40 Wrms 0,8	W
2,5 m 63 Wrms 1,3	W
3 m 90 Wrms 1,8	W
3,5 m 125 Wrms 2,3	W
* per un livello di ascolto medio alla distanza di ascolto pari a 82 dBSPL

Programmi audio a fattori di cresta più elevati richiedono potenze di amplificazione ancora più elevate. Come si può notare, quello che costa in termini di amplificazione non è tanto il mantenimento del livello di ascolto raccamandato quanto la gestione dei brevissimi istanti nei quali il segnale musicale presenta livelli straordinariamente elevati.

Sistemi di altoparlanti per la riproduzione sonora domestica non devono essere utilizzati per diffusione sonora a volume elevato e continuativa, come ad esempio in discoteca o per rinforza sonora. In questo genere di applicazioni le potenze in gioco sono incompatibili con il corretto funzionamento del sistema di altoparlanti e possono portare a guasti irreversibili ed in taluni casi a principi di incendio.

3. INSTALLAZIONE

3.1 - CONTENUTO DELL'IMBALLO

• Diffusore
  • Griglia magnetica
• Template per il foro
  • Copertura protettiva in plastica

Ogni accessorio opzionale acquistabile separatamente, è illustrato al Capitolo 4.

I materiali da imballaggio possono essere inquinanti. Non smaltire questi materiali come rifiuti domestici ma consegnarli ad un centro raccolta e riciclo dei rifiuti.

Non lasciare i materiali per l'imballaggio alla portata dei bambini! Possibilità di avvelenamento o soffocamento a causa di ingestione.

3.2 - SEGNARE SULLA PARETE L'AREA DI TAGLIO MEDIANTE IL TEMPLATE IN DOTAZIONE.

Assicurarsi, in via preventiva, che l'area di taglio sia compresa tra i due montanti. Per il corretto funzionamento del sistema di fissaggio, mantenere una distanza di almeno 4 cm tra il bordo laterale del foro e il montante più vicino.

Fare attenzione alla polarità dei morsetti durante il collegamento. I collegamenti vanno effettuati con gli apparecchi spenti!

3.5 - INSERIRE IL DIFFUSORE NEL FORO PRATICATO

Avvitare fino a fine corsa senza forzare le viti di fissaggio per evitare di danneggiore il sistema di bloccaggio.

3.7 - ORIENTAMENTO DEL LOGO (SOLO MODELLI PL-563 E PC-563P)

I modelli PL-563 e PC-563P sono predisposti per essere installati sia in orizzontale che in verticale. L'anella con il logo Sonus faber attorno al tweeter è applicato magneticamente. Per orientarlo secondo l'utilizzo desiderato, avvicinare ad esso un qualsiasi oggetto metallico per rimuoverlo e riposizionarlo.

La griglia può essere verniciata a piacere. Si consiglia di procedere alla verniciatura in luogo aperto e lontano dal diffusore.

4. ACCESSORI OPZIONALI

4.1 - GRIGLIA MAGNETICA QUADRATA (SOLO PER MODELLI IN-CEILING)

Prima di inserire il diffusore nel foro, avvitare alla parete l'apposito supporto. La griglia può essere verniciata a piacere. Si consiglia di procedere alla verniciatura in luogo aperto e lontano dal diffusore.

4.2 - KIT DI PRE-MONTAGGIO (NUOVA COSTRUZIONE)

Se i diffusori delle collezione Palladio Level 5 devono essere installati in una nuova costruzione, è disponibile il kit di pre-montaggio. Per maggiori informazioni, consultare l'apposito manuale d'uso contenuto nell'imballo dello stesso.

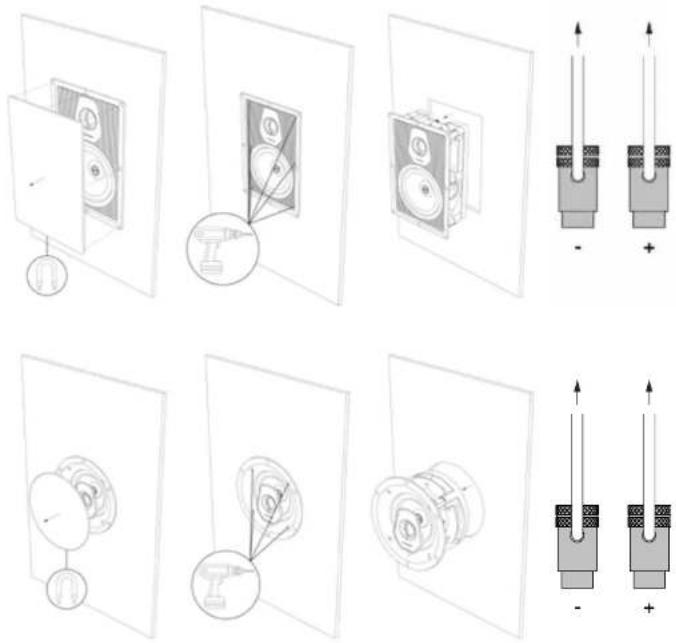

5. RIMOZIONE DEL DIFFUSORE

Svitare fino a fine corsa le viti per garantire la completa chiusura del sistema di bloccaggio e la facile rimozione del diffusore.

Effettuare l'operazione con gli apparecchi spentil

ENGLISH

CONTENTS

1. General information 13

7.1 CONFIGURAZIONI DI SISTEMA

1. Consigliato per una riproduzione nitida dei bassi
2. Configurazione estrema per la massima uscita acustica
3. Consigliato per una riproduzione nitida dei bassi (subwoofer supplementare)
4. Configurazione estrema per la massima uscita acustica (subwoofer supplementare)
   NOTA
   Se si utilizzano due unità subwoofer, è vivamente consigliabile installarle l'una a sinistra e l'altra a destra dell'area di ascolto. Evitare di posizionare i subwoofer in maniera simmetrica l'una rispetto all'altra rispetto al punto di ascolto principale.
