1. ALLGEMEINE INFORMATIONEN

1.1 BENUTZERINFORMATIONEN

Verehrter Kunde,

Wir möchten Ihnen unseren Dank ausdrücken und Sie dazu beglückwünschen, die Lautsprecher Palladio Level 5 für Ihre Audio- bzw. Audio-Video-Anlage gewählt zu haben.

Da es jedoch in unserem Interesse liegt, dass Sie die Kangleistungen voll und sicher ausschöpfen können, bitten wir Sie, vor der Installation diese Bedienungsanleitung sorgfältig zu lesen.

Sollten Zweifel oder weitergehende Fragen bestehen, empfehlen wir Ihnen, sich an das technische Personal Ihres Händlers, an den offiziellen Vertrieb von Sonus faber in Ihrem Land oder auch direkt an Sonus faber zu wenden. Hierzu schreiben Sie bitte eine E-Mail an

[e-mail].

Schließlich möchten wir Ihnen empfehlen, sich online unter www.sonusfaber.com zu registrieren: Sie werden somit von Sonus faber über alle Neuigkeiten. Initiativen und Aktionen informiert.

Wir wünschen Ihnen einen unbeschwerten Musikgenuss!

1.2 GARANTIE UND KUNDENDIENST

Die Lautsprecher Palladia Level 5 wurden nach höchsten Qualitätsanforderungen entworfen und hergestellt.

Es ist zwar unwahrscheinlich, aber dennoch möglich, dass ein Schaden oder eine Fehlfunktion auftritt. In diesem Fall wird für die von Ihnen erworbenen Lautsprecher natürlich Garantie geleistet. Es gelten die Bestimmungen des Landes, in dem das Produkt erworben wurde.

Wenden Sie sich in diesem Fall an den Sonus faber-Händler, bei dem Sie das Produkt erworben haben oder an den Sonus faber-Vertrieb Ihres Landes. Sie finden alle Kontakte auf unserer Internetseite unter folgender Adresse:

• https://www.sonusfaber.com/distributori-store/
• https://www.sonusfaber.com/en/distributors-stores/
  Des Weiteren möchten wir Sie in Ihrem Interesse auf Folgendes hinweisen:
  • Die Garantie deckt etwaige Baufehler der Lautsprecher ab:
• Bitte bewahren Sie den Kaufbeleg unbedingt auf, um ihn bei Bedarf dem Händler vorlegen zu können;
• Bewahren Sie die Originalverpackung der Lautsprechersysteme auf, um sie beim Einschicken zum Kundenservice unbeschadet transportieren zu können;
• Den Lautsprechersystemen muss eine Beschreibung der aufgetretenen Funktionsstörung bzw. des Defekts beigelegt werden
  Unter folgenden Bedingungen verliert die Garantie ihre Gültigkeit:
• Das Produkt wurde unabhängig vom befugten Kundendienst von Sonus faber zerlegt oder verändert;
• Das Produkt wurde entgegen den Vorgaben in diesem Handbuch unsachgemäß gebraucht.

2. SICHERHEITSHINWEISE

• Lesen Sie die Gebrauchsanweisung durch und bewahren Sie diese zum Nachschlagen griffbereit auf.
• Sich vergewissem, dass die Wand- bzw. Zwischendeckenbefestigung ausreichend stabil ist.
• Vorab prüfen, ob die Tragfähigkeit der Montagefläche für das Gewicht des bzw. der Lautsprecher(s) ausreicht.
• Beim Betrieb der Lautsprecheranlage vermeiden Sie bitte, bei zu hoher Lautstärke oder in unmittelbarer Nähe der Lautsprecher zuzuhören. Dies kann zu bleibenden Gehörschäden führen. Halten Sie Kinder stets auf einem Sicherheitsabstand von mindestens 50 cm vom Lautsprechersystem fern.
• In der Nähe der Lautsprecher entsteht ein elektromagnetisches Feld, das für Menschen und Haustiere ungefährlich ist, aber den Betrieb elektronischer Geräte, wie Bildschirme oder Bildröhren-Fernseher stören kann, falls diese in unmittelbarer Nähe der Lautsprecher aufgestellt werden. Sollte dies der Fall sein, stellen Sie die Geräte in größerem Abstand zu den Lautsprechern auf.
• Das Funktionsprinzip der Lautsprecher stützt sich auf die Grundlagen des Elektromagnetismus. Der Benutzer sollte daher gleichzeitig keine Geräte betreiben, die starke elektromagnetische Felder erzeugen und dadurch den Betrieb der Lautsprecher beeinträchtigen können.
• Die Lautsprecher nicht parallel zueinander oder unmittelbar an eine Lautsprecheranlage mit konstanter Spannung (wie etwa 100 V, 70.7 V oder ähnlich) anschließen. Dies könnte zu einer Überlastung der Anlage führen und somit den Lautsprecher oder den Verstärker beschädigen.
• Audio- und Stromkabel nicht nebeneinander vorlegen. In der Nähe des Stromkabels wird ein elektromagnetisches Feld erzeugt, das ein störendes Rauschen verursachen kann. Falls dies der Fall sein sollte, dann sorgen Sie für ausreichenden Abstand zwischen den Audio- und Stromkabeln.
• Der Anschluss muss bei ausgeschalteten Geräten erfolgen. Beim Anschluss auf die Polarität der Klemmen achten.

2.1 - EMPFEHLUNGEN FÜR DIE WAHL DES VERSTÄRKERS

Die Anforderungen an die Ausgangsleistung des Verstärkers bei durchschnittlichen Gebrauchsbedingungen hängen von den Merkmalen des Lautsprechersystems (Nenn-Impedanz und Empfindlichkeit) sowie von den Hörbedingungen ab (durchschnittliches Audiolevel und Hördistanz). Im Folle eines Lautsprechers mit 4 Ohm Nenn-Impedanz und 92 dBSPL Empfindlichkeit, ergibt sich folgende Tabelle

HÖRDISTANZ	AUSGANGSLEISTUNG DES VERSTÄRKERS (MIN., PRO KANAL) *	ENTSPRECHENDE LEISTUNGSAUFNAHME (MIN., PRO KANAL) *
2 m 40 Wrms 0,8	W
2.5 m 63 Wrms 1,3	W
3 m 90 Wrms 1,8	W
3.5 m	125 Wrms	2,3 W
* für ein durchschnittliches Audiolevel bei einer Hördistanz von 82 dBSPL

Audioprogramme mit höheren Spitzenfaktoren bedürfen einer noch höheren Verstärkungsleistung. Wie man erkennen kann, ist in puncto Verstärkung weniger die Beibehaltung des empfohlenen Audiolevels als vielmehr das Management der kurzen Augenblicke maßgeblich, in denen das Musiksignal besonders hohe Spitzenlevels erreicht.

Lautsprechersysteme für die private Klangwiedergabe dürfen nicht als dauerhafte Tonübertragung mit hoher Lautstärke, beispielsweise in der Diskothek, oder als Klangverstärkung verwendet werden. Bei derartigen Anwendungen sind die Leistungsanforderungen mit der korrekten Funktionsweise des Lautsprechersystems nicht kompatibel. Es drohen irreversible Schäden und in manchen Fällen gar Brandgefahr.

3. INSTALLATION

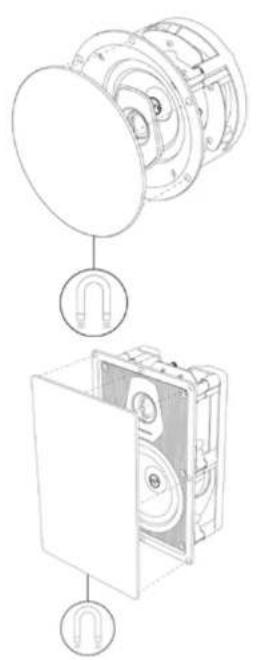

3.1 PACKUNGSINHALT

• Lautsprecher
• Magnetisches Gitter
• Schablone für die Wandöffnung
• Schutzabdeckung aus Kunststoff

Jedes optionale, separat erhältliche Zubehör ist in Kapitel 4 beschrieben.

Die Verpackungsmaterialien sind potentiell umweltschädlich. Entsorgen Sie diese Materialien nicht mit dem gewöhnlichen Hausmüll, sondern bringen Sie diese in ein entsprechendes Entsorgungszentrum.

Bewahren Sie das Verpackungsmaterial für Kinder unzugänglich aufl Bei Verschlucken besteht Vergiftungs- und Erstickungsgefahr.

3.2 MITHILFE DER SCHABLONE AN DER WAND DEN AUSSCHNITTSBEREICH ANZEICHNEN

Sich zuvor vergewissem, dass der Ausschnittbereich zwischen den beiden Ständern liegt. Für die ordnungsgemäße Funktion des Befestigungssystems, einen Abstand von mindestens 4 cm zwischen dem seitlichen Rand der Öffnung und dem nächstgelegenen Ständer einhalten..

3.3 ENTLANG DES ANGEZEICHNETEN UMRISSES AUSSCHNEIDEN

Beim Anschluss auf die Polarität der Klemmen achten. Der Anschluss muss bei ausgeschalteten Geräten erfolgen.

3.5 DEN LAUTSPRECHER IN DIE GESCHAFFENE ÖFFNUNG EINFÜHREN

3.7 AUSRICHTUNG DES LOGOS (NUR MODELLE PL-563 UND PC-563P)

Die Modelle PL-563 und PC-563P sind sowahl für eine waagerechte wie senkrechte Montage vorgesehen. Der Ring mit dem Sonus faber-Logo um den Tweeter ist magnetisch befestigt. Um diesen entsprechend der gewünschten Verwendung auszurichten, diesem einen beliebigen metallischen Gegenstand annähern, um ihn zu entfernen und erneut anzubringen.

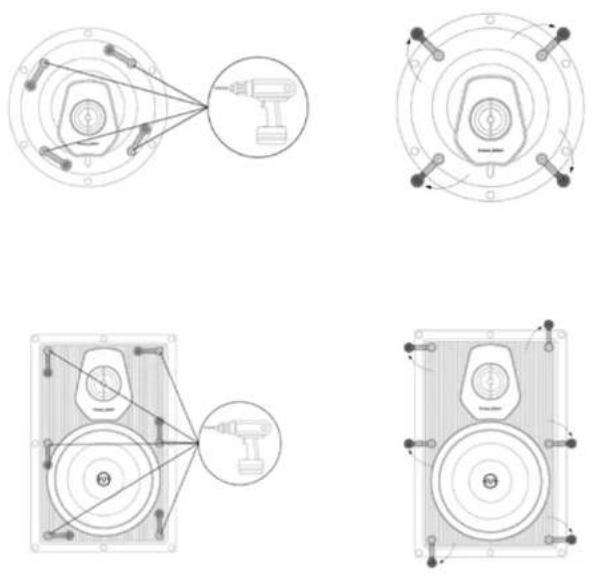

Die Befestigungsschrauben bis zum Anschlag ohne übermäßigen Kraftaufwand einschrauben, um die Arretierung nicht zu beschädigen.

3.8 DAS MAGNETISCHE GITTER ANBRINGEN

Vor dem Einführen des Lautsprechers in die Öffnung, die entsprechende Halterung an der Wand anschrauben.

Das Gitter kann nach Belieben lackiert werden. Es wird geraten, die Lackierung im Freien und fern vom Lautsprecher vorzunehmen.

4.2 VOR-MONTAGE-BAUSATZ (NEUBAU)

Sollen die Lautsprecher der Kollektion Palladio Level 5 in einem Neubau installiert werden, ist ein Vor-Montage-Bausatz erhältlich. Für nähere Informationen, wird auf die in der Packung desselben enthaltenen Bedienungsanleitung verwiesen.

Das Gitter kann nach Belieben lackiert werden.

Es wird geraten, die Lackierung im Freien und fern vom Lautsprecher vorzunehmen.

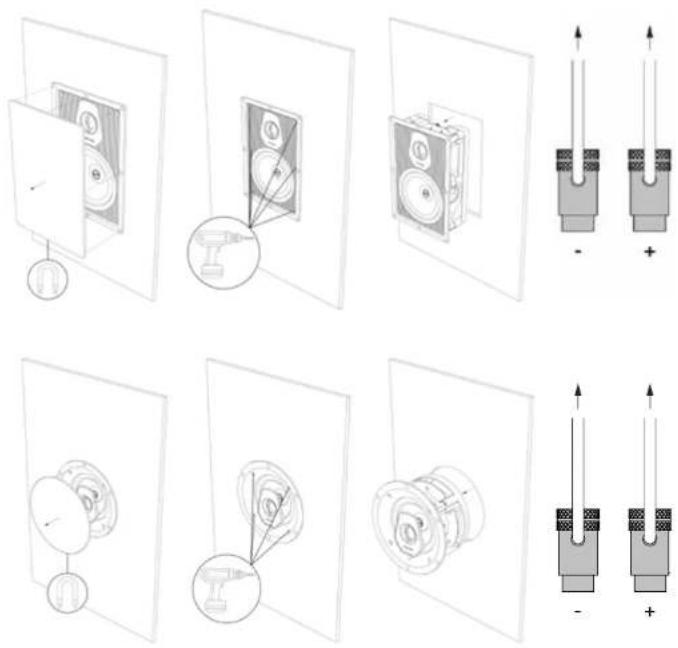

5. AUSBAU DES LAUTSPRECHERS

	Die Schrauben bis zum Anschlag lösen, um den vollständigen Verschluss der Arretierung und die einfache Entfernung des Lautsprechers zu gewährleisten.
	Den Arbeitsschritt bei ausgeschalteten Geräten vornehmen!

7. POSITIONIERUNG DER LAUTSPRECHER

1. Empfohlen für eine klare Wiedergabe der Bässe
2. Extreme Konfiguration für die maximale akustische Ausgangsleistung
3. Empfohlen für eine klare Wiedergabe der Bässe (zusätzlicher Subwoofer)
4. Extreme Konfiguration für die maximale akustische Ausgangsleistung (zusätzlicher Subwoofer) ANMERKUNG
   Werden zwei Subwoofer verwendet, wird nachdrücklich empfohlen, den einen links und den anderen rechts vom Hörbereich zu installieren. Vermeiden, die Subwoofer zucinander im Verhältnis zum Haupt-Hörerplatz symmetrisch aufzustellen.

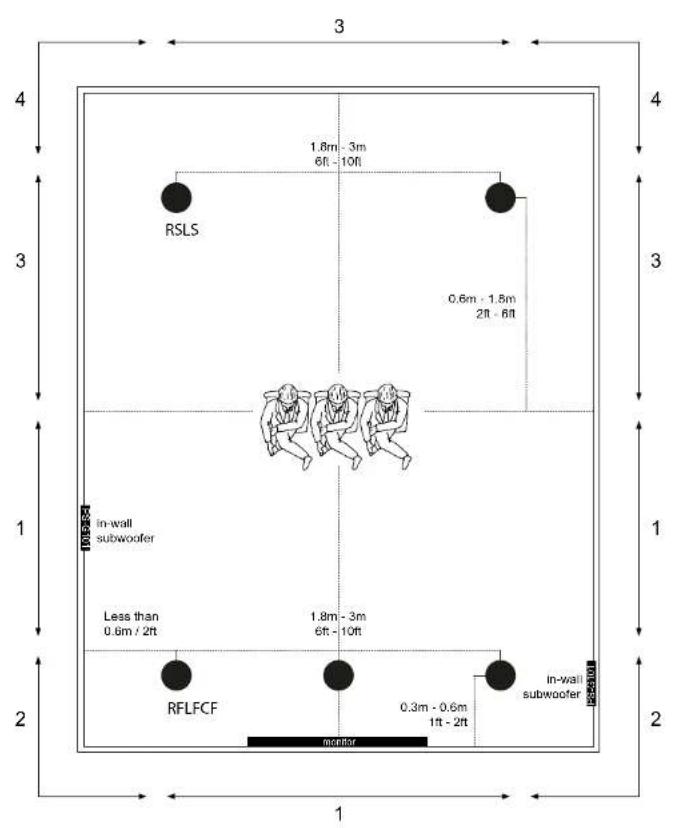

OPTION 1: 5.1 IN-CEILING

3 4 1.8m - 3m 6ft - 10ft 3 RSLS 0.6m - 1.8m 2ft - 6ft 1 In-wall subwoofer Less than 0.6m / 2ft 1.8m - 3m 6ft - 10ft 2 RFLFCF 0.3m - 0.6m 1ft - 2ft In-wall subwoofer monitor in-wall subwoofer 1 2 3 4

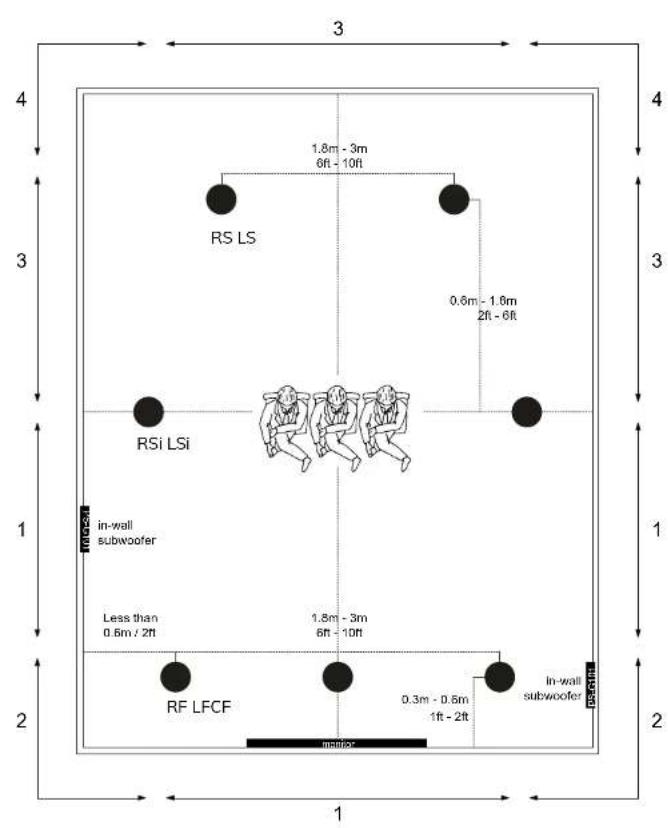

OPTION 2: 7.1 IN-CEILING
