Marque	Prixton
Modèle	Lumière
Type de produit	Projecteur multimédia
Résolutions d'entrée supportées	VGA (640x480), SVGA (800x600), XGA (1024x768) aux fréquences 50/60/70/72/75 Hz
Correction trapézoïdale	Manuelle (molette)
Mise au point	Manuelle (molette)
Entrées vidéo	2x HDMI, 1x AV, 1x VGA, 1x USB, 1x Micro SD (TF)
Sortie audio	Prise casque (jack 3,5 mm)
Télécommande	Oui, avec piles AAA (non incluses)
Alimentation	Adaptateur secteur (inclus)
Contenu de la boîte	Unité principale, télécommande, adaptateur secteur, protège-objectif, manuel d'utilisation
Garantie	2 ans
Réglage de l'angle vertical	Oui, via molette d'angle (ANGEL ADJ. Knob)
Fonction miroir (Flip)	Oui, via télécommande
Mode silencieux (Mute)	Oui
Lecture multimédia	USB et Micro SD (TF) : musiques, photos, films
Menu de réglage	Image (contraste, luminosité, couleur, etc.), Son (mode, aigus, graves, équilibre), Minuterie, Veille automatique
Entretien de l'objectif	Utiliser un chiffon doux et sec ; ne pas toucher la lentille avec les doigts
Sécurité	Ne pas regarder directement la lentille pendant le fonctionnement ; éteindre avant toute connexion
Certification	Directive 2014/53/UE
Fabricant	La Trastienda Digital SL (pour Prixton)

FOIRE AUX QUESTIONS - Lumière Prixton

Comment allumer le projecteur Prixton Lumière ?

Appuyez sur le bouton POWER situé sur l'appareil ou sur la télécommande. Le voyant s'allume en VERT. Pour éteindre, maintenez le bouton enfoncé quelques secondes.

Comment régler la mise au point de l'image ?

Tournez la molette FOCUS ADJ. Knob située sur le projecteur tout en observant les pixels de l'image au centre de l'écran. Les pixels doivent être nets et clairs.

Comment corriger une image trapézoïdale ?

Utilisez la molette TRAPEZOIDAL ADJ. Knob pour ajuster la distorsion. Tournez-la jusqu'à ce que l'image devienne rectangulaire.

Comment connecter un appareil via HDMI ?

Éteignez le projecteur. Branchez le câble HDMI sur l'un des ports HDMI 1 ou HDMI 2. Allumez le projecteur, puis appuyez sur SOURCE et sélectionnez HDMI ou HDMI2 selon le port utilisé.

Comment lire des fichiers depuis une clé USB ?

Éteignez le projecteur. Insérez la clé USB dans le port USB. Allumez, appuyez sur SOURCE et sélectionnez MEDIA. Utilisez les flèches pour choisir MUSIQUE, PHOTO ou FILMS, puis sélectionnez le fichier avec OK.

Comment utiliser la télécommande pour naviguer dans les menus ?

Appuyez sur MENU pour ouvrir le menu. Utilisez les flèches directionnelles pour vous déplacer et OK pour valider. Pour revenir en arrière, appuyez sur EXIT ou RETURN.

Puis-je installer le projecteur au plafond ?

Oui, mais vous devez acheter un support de plafond adapté (non inclus). Fixez le projecteur au support en suivant les instructions du support. Réglez ensuite l'orientation de l'image avec le bouton Flip de la télécommande pour retourner l'image à 180°.

Que faire si l'image est floue ou déformée ?

Vérifiez d'abord la mise au point (molette FOCUS). Ensuite, assurez-vous que le projecteur est bien perpendiculaire à l'écran. Si l'image est trapézoïdale, utilisez la correction trapézoïdale (molette TRAPEZOIDAL). Enfin, nettoyez l'objectif si nécessaire.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et sec (type microfibre) pour essuyer délicatement la lentille. N'utilisez pas de produits liquides ou abrasifs. Refermez le protège-objectif lorsque l'appareil n'est pas utilisé.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'achat. En cas de problème, rendez-vous sur www.prixton.com et utilisez l'option de contact pour soumettre une demande d'assistance.

MODE D'EMPLOI Lumière Prixton

Contenu de la boite:

Unite principale Telecommande

(2 piles AAA, non incluses)

Adaptateur secteur

Protège-objectif Manuel d'utilisation

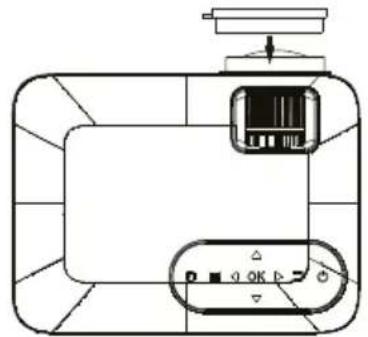

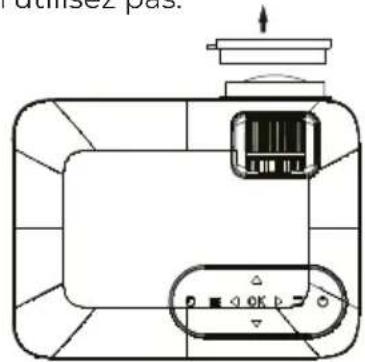

Retirer et fermer le protege-objectif:

Retirez le protege-objectif avant d'utiliser l'appareil Fermez le protege-objectif lorsque vous ne l'utilisez pas.

Mise en place du projecteur:

Vous pouvez installer votre projecteur selon quatre configurations différentes (voir les images ci-dessous)

À L'AVANT, SUR LA TABLE

A L'ARRIÈRE, SUR UNE TABLE

À L'AVANT, AU PLAFOND

À L'ARRÊRE, AU PLAFOND

Réduction de la distorsion de l'image:

Il est recommandé de placer le projecteur le plus pres possible du centre de l'écran.

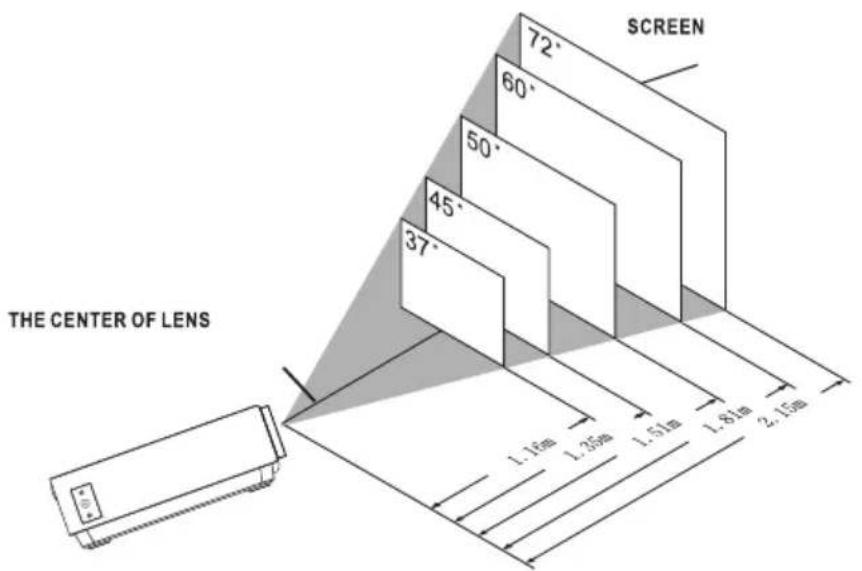

Distance entre le projecteur et l'écran:

Mesurez la distance entre le projecteur et l'endetroit ou vous poulez placer l'écran. Il s'agit de la distance de projection.

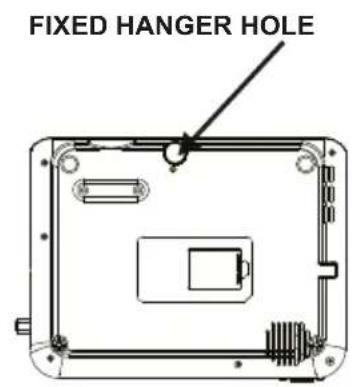

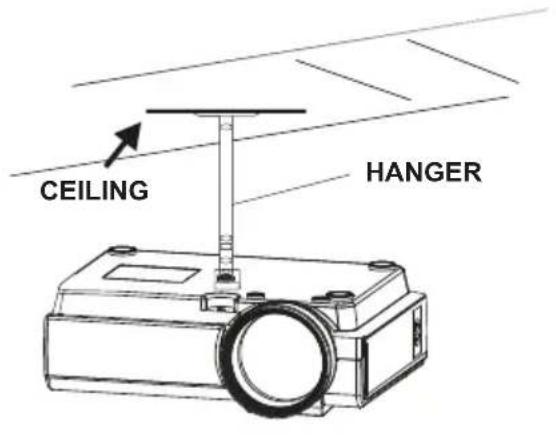

Placer le projecteur au plafond:

Pour installer le projecteur au plafond, vous devez acheter un support de projecteur recommandé par un professionnel et suivre les instructions fournies avec le support. NOTE: Support de projecteur et vis non inclus.

Réglage de l'emplacement vertical:

Suivez les instructions de l'image ci-dessous pour ajuster l'emplacement vertical.
Régler cette molette (réglage de l'angle du pied) pour déterminer l'angle de projection.

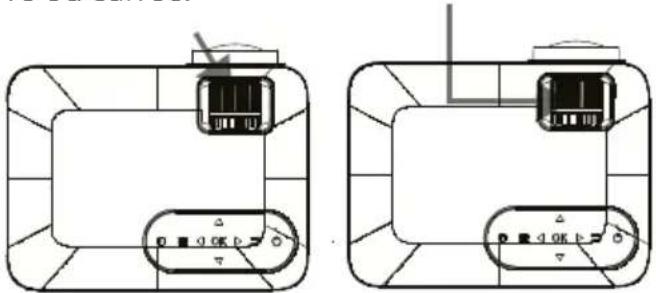

Réglage de la mise au point et de la distorsion trapézoidale

Suivez les instructions de l'image pour regler la mise au point et la distorsion trapézoidale.

Ajustez la mise au point en tournant la molette tout en observant les pixels de l'image au centre

de l'écran. Vous obtiendrez une mise au point optimale lorsque les pixels seront clairs.

L'image trapézoidale est créé lorsqu'le faisceau du projecteur est projeté sur l'écran sous un angle. La correction trapézoidale restaque l'image déformée en une forme rectangulaire ou carrée.

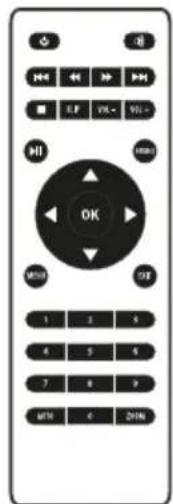

Fonctions de la télécommande

Marche/Arret

Appuyez pour allumer. Maintenez le bouton enforcé pour eteindre l'appareil.

Précédent/Suivant

Appuyez pour avancer ou reculer d'un fichier ou d'une piste à l'autre.

Arret

Appuyez pour arreter la lecture.

Flip

Appuyez pour returner l'image à 180°.

Lecture/Pause

Appuyez pour lire ou mesure en pause un fichier ou une piste en particulier.

Flèches/OK

Appuyez pour faire defiler et confirmer votre selection dans Paramétres et autres menus.

Menu

Appuyez pour acceder aux parametes du projecteur.

Go to/Clavier numérique

Veuillez entre les numérospécificques du fichier ou de la piste. Utilisez le bouton Lecture pour démarrer la lecture.

Mode silencieux

Appuyez pour couper le son.

Back/Fwd

Appuyez pour rechercher un fichier ou une piste en particulier.

VOL+/VOL-

Appuyez pour regler le volume audio.

Source

Appuyez pour selectionner la source (AV, PC, HDMI, MEDIA).

Exit

Appuyez pour sortir des menus.

Zoom

Appuyez pour effectuer un zoom avant ou arrriere.

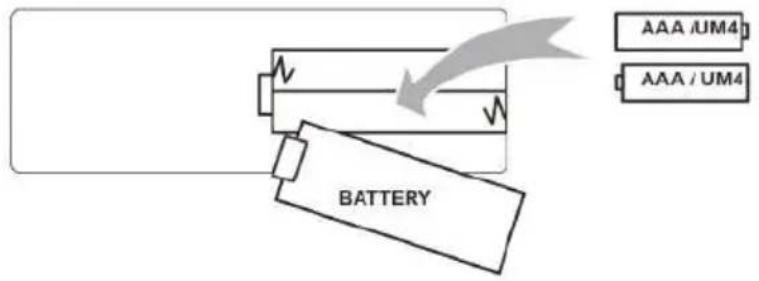

Installation/retrait des piles de la télécommande

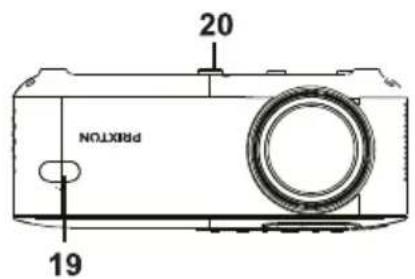

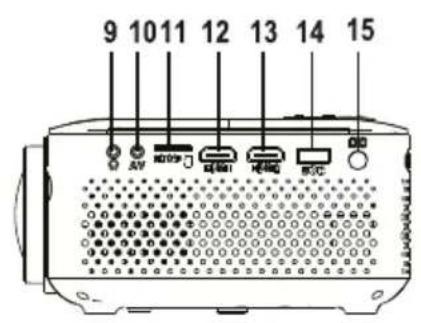

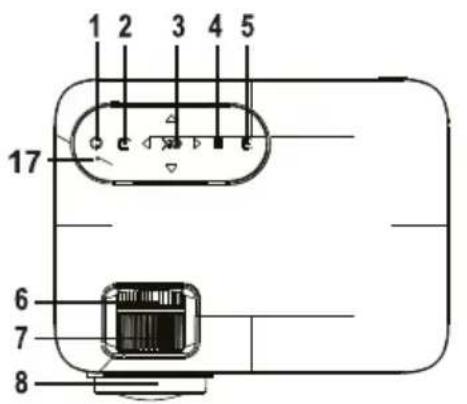

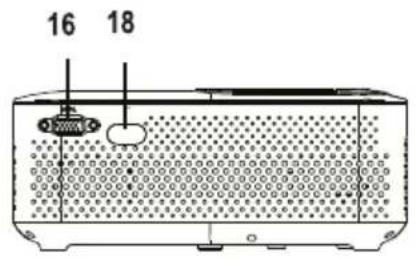

Fonctions du projecteur:

1. POWER button
2. RETURN Button
3. NAVIGATION
4. MENU Button
5. SOURCE Button
6. TRAPEZOIDAL ADJ. Knob
7. FOCUS ADJ. Knob
8. LENS
9. EAR PHONE Jack

10. AVIN Jack

11. Micro SD Card
    12.HDMI Port 1
    13.HDMI Port 2

12. USB Port
13. DC IN jack
14. VGA Port
15. POWER on Indicator
16. IR Window (Rear Side)
17. IR Window (Front Side)
    20.ANGEL ADJ.Knob

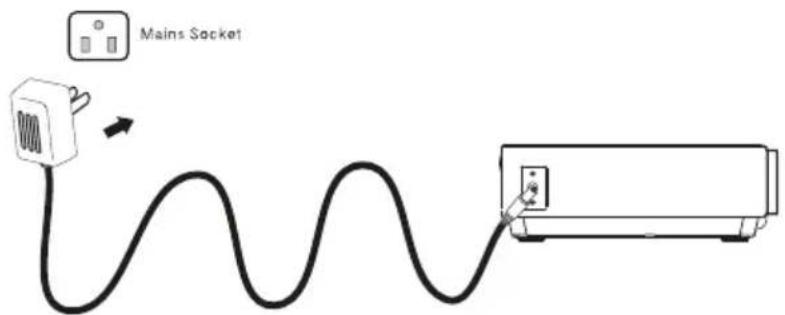

Installation de l'adaptateur secteur:

Suivez les instructions de l'image pour connecter l'adaptateur secteur.

PREMIEREMENT, branche la plus petite extrémité de l'adapta teur. Branchez ensuite l'adaptateur dans la prise de courant.

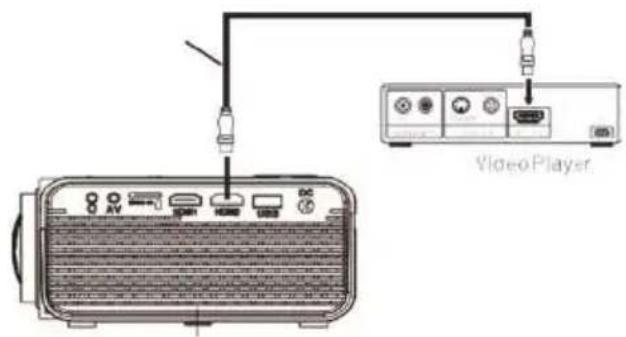

Connexion HDMI:

Affichage de l'imag sur Iecran du projecteur

Suivez les instructions de l'image ci-dessous pour connecter le cable HDMI a l'appareil. Eteigne z l'appareil avant de brancher le cable HDMI.

Aprés la connexion, appuyez sur le bouton pour allumer l'appareil et le voyant s/allumera en VERT. Appuyez sur le bouton / SOURCE pour sélectionner le mode HDMI et la vente du dispositif HDMI apparaitra sur l'écran du projecteur. Il y a deux entrées HDMI. L'interface HDMI corresponda HDMI en mode SOURCE et l'interface HDMI2 corresponda HDMI2 en mode SOURCE.

Appuyez sur le bouton pour eteindre l'appareil.

Connector AV:

Affichage de l'imag sur Iecran du projecteur

Suivez les instructions de l'image ci-dessous pour connecter le cable et l'appareil AV.
Eteigne z l'appareil avant de connecter le cable AV.

Connectez le cable AV a l'appareil.

Aprés vous est connecté, appuyez sur le bouton pour allumer l'appareil et le voyant lumineux s'allumera de couleur VERTE.

Appuyez sur le bouton /SOURCE pour selectionner le mode AV et la video de l'appareil AV apparaitra sur I'écran du projecteur.

Appuyez sur le bouton pour eteindre l'appareil.

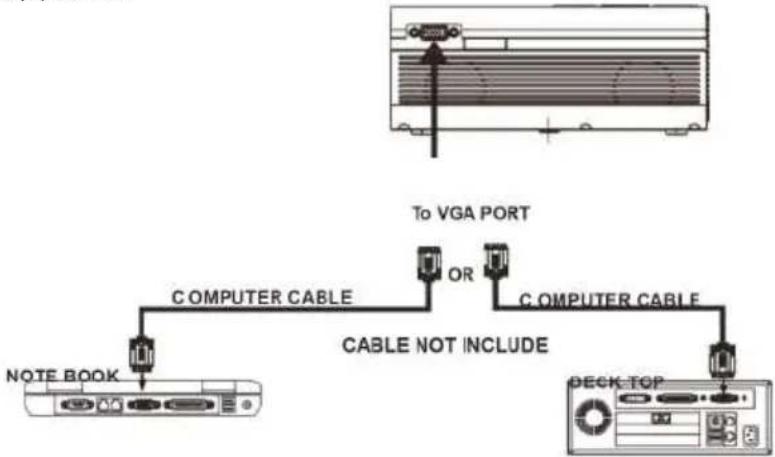

Connexion VGA:

Affichage de l'imagesur Iecran du projecteur

Suivez les instructions de l'image ci-dessous pour connecter le cable et l'appar eil VGA.
Eteignez l'appareil avant de connecter le cable VGA.

Appuyez sur le bouton pour eteindre le projecteur avant de le brancher. Ares l'avoir branché, appuyez sur le bouton pour allumer l'appareil et le voyant lumineux s'allumera de couleur VERTE.

Appuyez sur le bouton / SOU RCE pour selectionner le mode VGA et la video de l'appareil AV apparaitra sur I'écran du projecteur. Appuyez sur le bouton 心 pour éteindre l'appareil.

Reportez-vous au tableau suivant pour adapter le signal de sortie de l'ordinateur

Type	Résolution		Fréquence	Champ de fréquence
PC	VGA	640x480	31.5	60
			34.7	70
			37.9	72
			37.5	75
	SVGA	800x600	31.4	50
			35.1	56
			37.9	60
			46.6	70
			48.1	72
			46.9	75
	XGA	1024x768	40.3	50
			48.4	60
			56.5	70

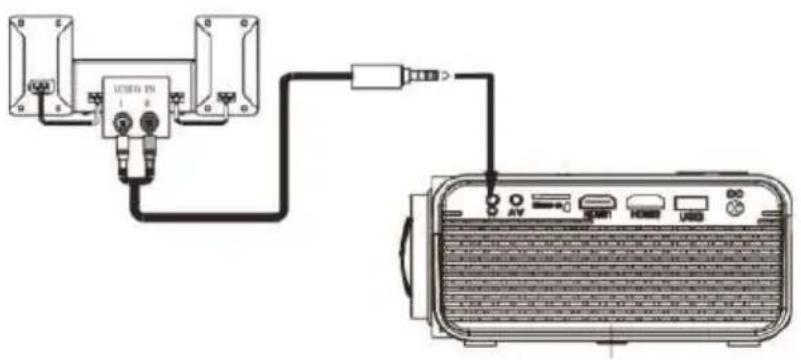

Connexion de la sortie audi:

Suivez les instructions de l'image ci-dessous pour connecter le cable audio et l'appareil.

Amplificateur

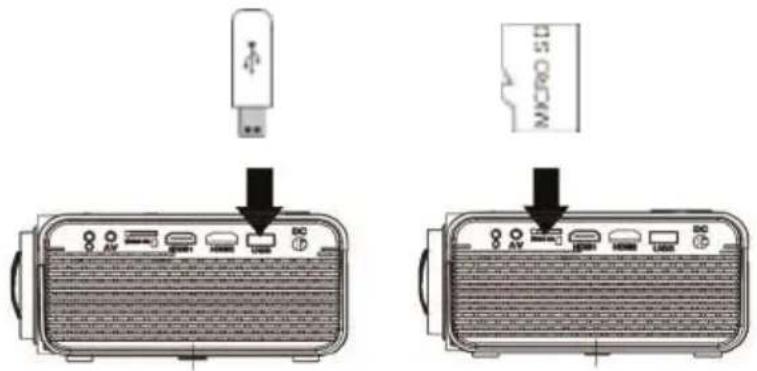

Installation du péripérique USB et de la carte Micro SD "TF"

Suivez les instructions de l'image pour installer l'USB et la carte TF. Eteignez l'appareil avant d'installer la carte USB ou TF.

Utilisation de la carte TF et du lecteur USB (Lecteur multimédia)

Installation du périhérique USB/carte TF:
1. Eteignez l'appareil avant d'installer le périphérique USB/carte TF.
2. Installé le périphérique USB dans le port USB.
3. ÀpRES l'avoir branché, appuyez sur le bouton ⑥ pour allumer l'appareil et le voyant lumineux s'allumera de couleur VERTE.
4. Appuyez sur le bouton / SOURCE et utilisez le bouton pour acceder au mode LECTEUR MULTI MÉDAI.
5. Apre s'avoir selectionne, utilisez l'option pour rechercher l'icone MUSIQUE/PHOTO/FILMS et appuyez sur le bouton OK pour entrer dans cette option. Si neccessaire, utilisez le bouton OK pour selectionner la carte TF ou la carte USB et appuyez sur le bouton
6. Utilisez les boutons pour couver le bon fichier et appuyez sur pour prévisualiser la lecture du fichier.
Appuyez sur le bouton de l'unité ou le bouton
de la télécommande pour démarrer la lecture.
7. Appuyez sur vancer plus vite ou rembobiner
8. Appuyez sur le fichier suivant ou precedent.
9. Pendant la lecture, appuyez sur pour faire une pause, puis appuyez a nouveau pour reprendre la lecture.

Utilisation du menu du projecteur 1.0

Appuyez sur le bouton pour acceder au menu du projecteur. Appuyez a nouveau pour revenir en arriere.

Utilisez les boutons pour selectionner les options manuellement. Ce menu s'affiche en haut a droite de l'écran.

Utilisation du menu du projecteur 2.0

Appuyez sur le bouton pour acceder au menu du projecteur. Appuyez à nouveau pour revenir en arrière. Utilisez les boutons pour selectionner les options manuellement. Ce menu s'affiche en haut a droite de l'écran.

Mode Son

Selectionnez Musique, Film, Utilisateur (personnalisé). Sports ou Standard.

Aigus, Graves

Réglez le mode Son dans "Utilisateur" pour modifier ces paramétres.

Equilibre

Régler le niveau audio.

Son ambient

Activier ou désactiver le son ambiant.

Mode image	Standard
Contraste	50
Luminosité	50
Nettoyedes couleurs	50
Tonality	50
Temp. de couleur.Rapport d'aspectRéduction du bruitÉcran

Mode son.	Standard
Aigus	50
Graves	50
Équilibre	0
Volume auto	Déactivé
Son ambiant	Déactivé

Mode Son - Utilisateur	Paramètre
Aigus	0-100
Graves	0-100

Utilisation du menu du projecteur 3.0

Appuyez sur le bouton pour acceder au menu du projecteur.

Appuyez à nouveau pour revenir en arrêté.

Utilisez les boutons pour selectionner les options manuellement. Ce menu s'affiche en haut a droite de l'écran.

Utilisation du menu du projecteur 4.0

Appuyez sur le bouton pour acceder au menu du projecteur.

Appuyez à nouveau pour revenir en arrêté.

Utilisez les boutons pour selectionner les options manuellement. Ce menu s'affiche en haut a droite de I'ecran.

Montre --
Minuteur Arrêt	Off
Minuteur Marche	Off
Minuteur de mise en veille	Off
Veille automatique	Jamais

Politique de garantie

Ce produit est garanti 2 ans à compter de la date d'achat. Lorsque vous avez un problème que vous ne pouvez pas résoudre, vous doivent acceder au site www.prixton.com et cliquer sur l'option de contact pour nous envoyer votre formulaire d'assistance.

Les caractéristiques techniques et électriques ici correspondant à des unités spécifique et pourraient être modifiées sans préavis afin d'améliorer le matériel.

Déclaration de conformité simplifiée

La Trastienda Digital SL, en tant que propriétaire de la marque Prixton, située dans Avenida Cervantes 49, modulo 25, Basauri 48970, Bizkaia, déclare que le type d'équipement radioélectrique indiqué ci-dessous est le suivant :

MARQUE	MODELE DESCRIPTION	CATÉGORIE
PRIXTON	LUMière	SEWING MACHINE

Est conforme à la directive 2014/53/UE du Parlement européen et du Conseil du 16 avril 2014.

Le texte intégral de la déclaration de conformité de l'UE est disponible sur Internet à l'adresse suivante: www.prixton.com

LA TRASTIENDA DIGITAL
