MANUALE UTENTE Lumière Prixton

Selezione Brillante,吲uo (personalizzato), Suave o Estandar.

Contraste,brillo,etc.

Selezione Música, Pellicula, Nombre (personalizzato), Deportes o Estándar.

Agudos, Graves

Restore Factory Default

Select Y or N.

Panel Rotate

Select rotate O, rotate 7, rotate 2, rotate 3.

INFO

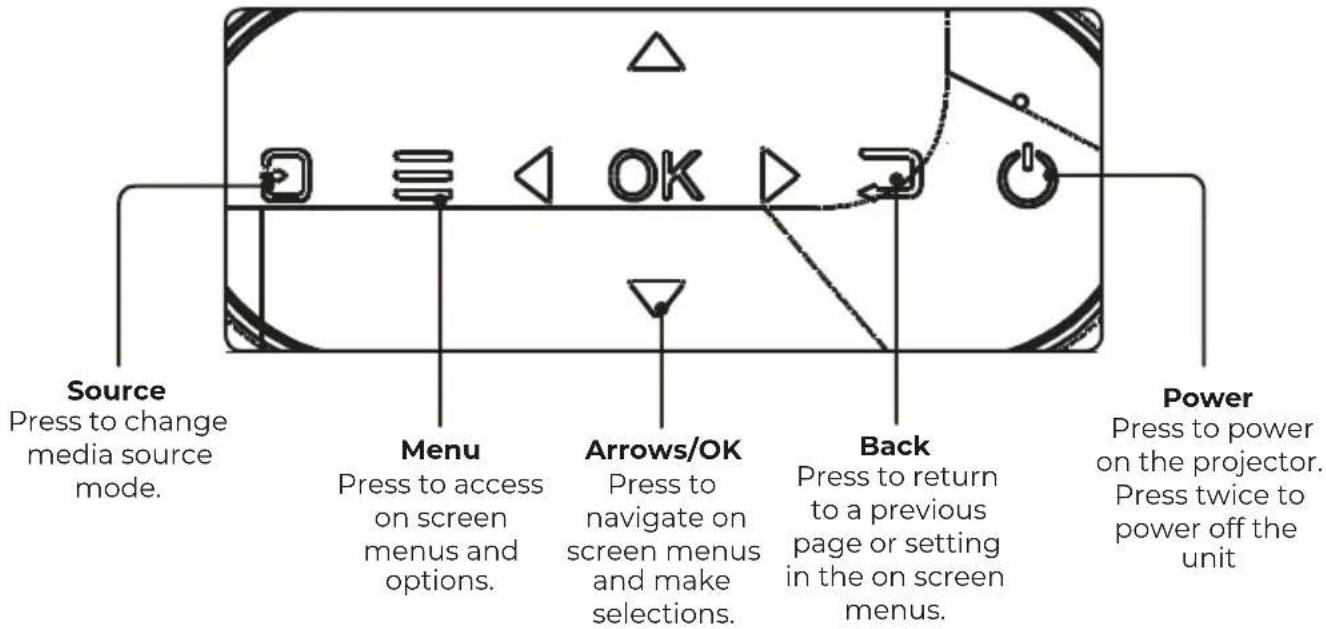

Fonction principale:

Contrôles

Contenuto del pacco:

Unita principale

Telecomando

(2 pile AAA, non incluse)

Adattatore di corrente

Coperchio de lla lente

Manuale utente

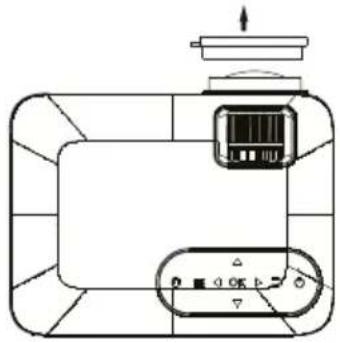

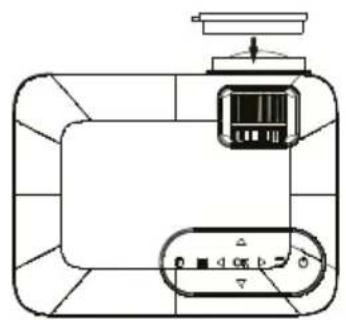

Togliere e chiudere il coperchio della lente:

Togliete il coperchio della lente prima di usare il dispositivo.

Chiudete il coperchio della lente quando non state usando il dispositorio

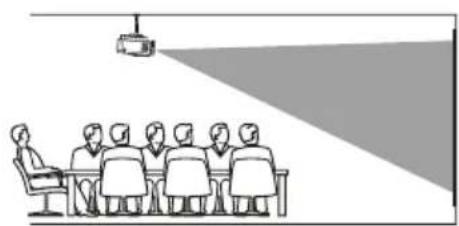

Collocazione del proiettre:

Potete installare il vostro proiettre con quattro configurazioni diverse (vedere le immagini o cui o seguito):

FRONTALE SOPRA IL TAVOLO

POSTERIORE SOPRA IL TAVOLO

FRONTALE NEL TETTO

POSTERIORE SOPRA IL TETCO

Riduzione della distorsione dell'immagine:

Si consiglia di avvincare il piu possibile il proiettre al centro dello schermo.

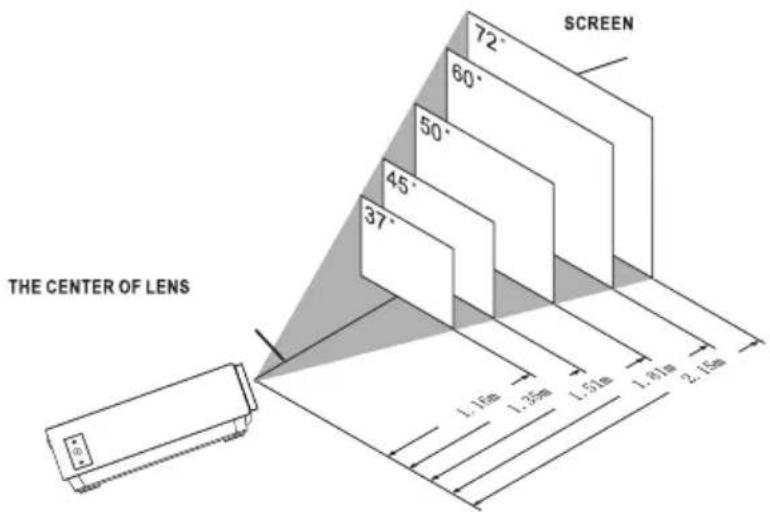

Distanza tra il proiettre e lo schermo:

Misurate la distance tra il proiettre e il luogo in cui desiderate collocare lo schermo. Questa e la distance di proiezione.

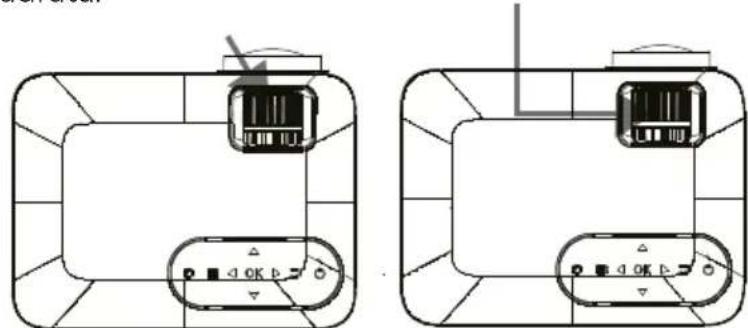

Regolare la messa a fuoco e la distorsione trapezoidale:

Seguite le indicazione dell'imagine per regalore la messa a fuoco e la distorsione trapezoidale.

Regolate la messa a fuoco girando la ruota quando osservate i pixel dell'imagine vicini al centro

dello schermo. Otterrete una messa a fuoco ottima quando i pixel si vedono chiara mente. L'immagine trapezoidale si create quando il fascio del proietto si riflette nello schermo con un angolo. La correzione trapezoidale aggliustera l'immagine distorta a una forma rettangolare o quadrata.

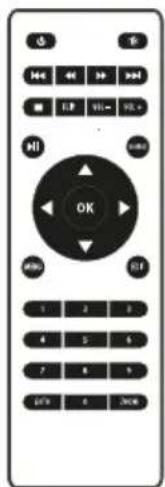

Funzioni del telecomando:

Accensione/Specnimento

Premete per accendere. Tenete premuto per specnere.

Anteriore / Siguente

Premete per avanzare o andare indietro tra file o tracce.

Interrompere

Premere per interrompere la riproduzione.

Flip

Premere per roteare l'immagine di 180°.

Riproduurre/Pausa

Premere per riproduire o mettere in pausa un file o traccia individuale.

Frece/OK

Premere per muovere e confirmare la vostra selezione in Impostazioni e altri menu.

Menu

Premere per accedere alle Impostazioni del proietto.

Go to/Tastiera numerica

Siete pregati di inserire i numeroi specifici del file o della traccia. Usate il tasto Riproduire per iniziare la riproduzione.

Audio off

Premete per togliere l'audio.

Back/Fwd

Premete per cercare un file o una traccia specifica.

VOL+/VOL-

Premete per regolare il livello del volume.

Source

Premete per selezionare la fonte (AV, PC, HDMI, MEDIA).

Exit

Premete per uscire dai menu.

Zoom

Premete per avvincare o allontanare l'immagine.

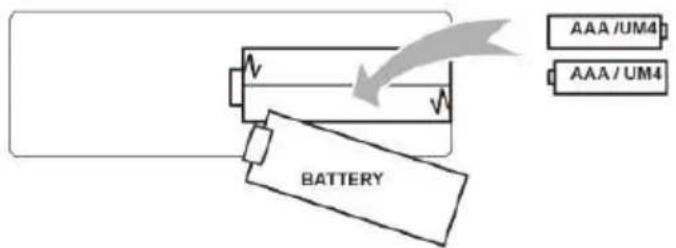

Installazione / Cambio dellepile del telecomando

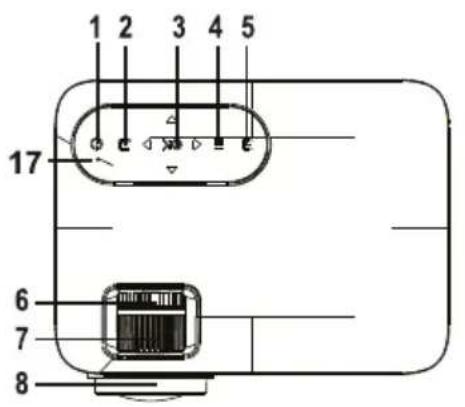

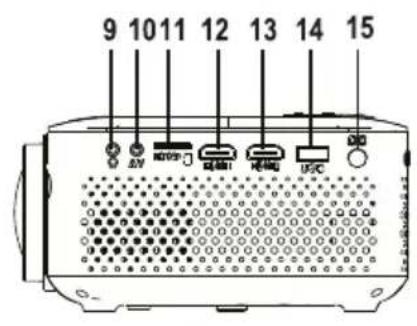

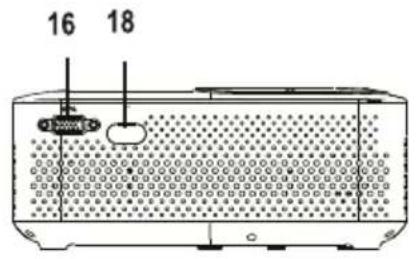

Funzioni del proietto:

19

1. POWER button
2. RETURN Button
3. NAVIGATION
4. MENU Button
5. SOURCE Button
6. TRAPEZOIDAL ADJ. Knob
7. FOCUS ADJ. Knob
8. LENS
9. EAR PHONE Jack

10. AV IN Jack

11. Micro SD Card
    12.HDMI Port 1
    13.HDMI Port 2

12. USB Port
13. DC IN jack
14. VGA Port
15. POWER on Indicator
16. IR Window ( Rear Side)
17. IR Window (Front Side)
    20.ANGEL ADJ.Knob

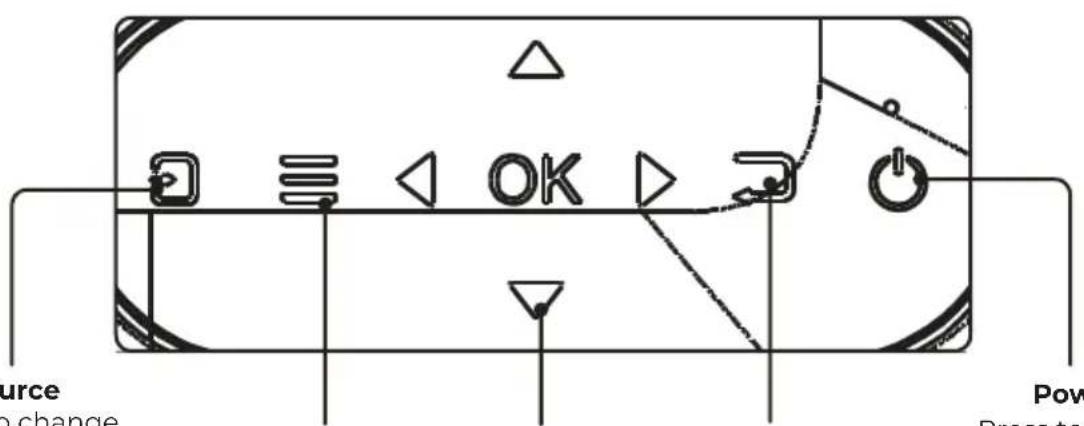

Funzione del principale:

Controli

Source

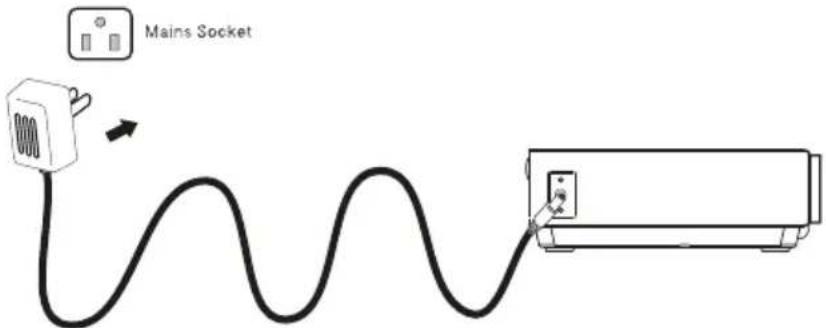

Installazione dell'adattatore di corrente:

Seguite leindicazioni dell'immagine per collegare l'adattatore di corrente. Per PRIMA COSA, collegate I'estremita piu piccola dell'adatta tore. Poi, inserte I'adattatore nella presa di corrente.

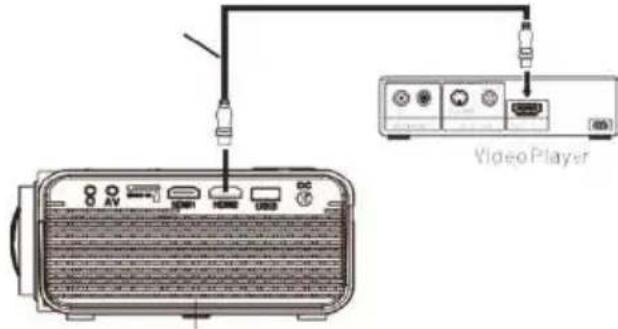

Connessione HDMI:

Mostrare l'immagine dello schermo del proiettre

Seguite leindicazioni dell'immagine che appare di seguito per collegare il cavo HDMI al dispositivo. Spegnete l'unita prima di collegare il cavo HDMI.

Dopo averlo collegato, premete il tasting per accendere l'unita e l'indicatore si accendera in VERDE. Premete il tasting / SOURCE per selezionare la modalità HDMI e il video del dispositivo HDMI

apparirá nelle schermo del proiettre. Ci sono due entrate HDMI. L'interfaccia HDMII corrisponde con HDMIII nella modalità SOURCE, e l'interfaccia HDMI2 corrisponde con HDMI2 nella modalità SOURCE. Premete il tasting per spegner e l'unità.

Connette AV:

Mostrare l'immagine dello schermo del proiettre

Seguite leindicazioni dell'immagine inferiore per collegare il cavo e il dispositivo AV.Spegnete l'unita prima di collegare il cavo AV.

Collegate il cavo AV al dispositivo.

Dopo averlo collegato, premete il tasting per accendere l'unita e la luce di individazione si accendera di VERDE. Premete il tasting /SOURCE per selezionare la modalità AV e il video del dispositivo AV apparirá nelle schermo del proietto. Premete il tasting perspegnere l'unità.

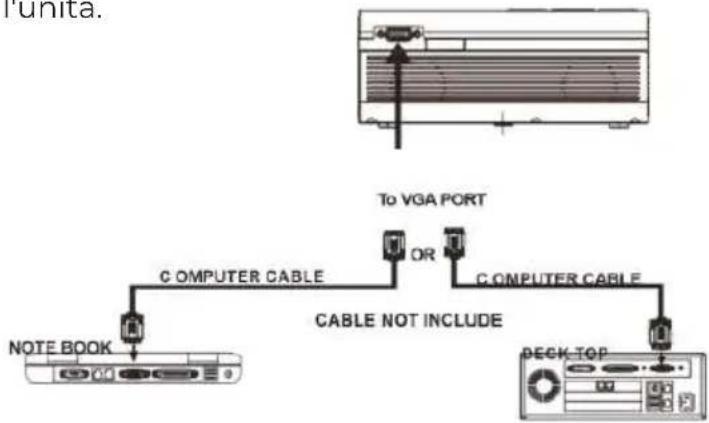

Connessione VGA:

Mostrare l'immagine nell'schermo del proietto
Seguite leindicazioni dell'immagine inferiore per connettere il cavo e il dispositivo VGA. Spegnete I'unita prima di collegare il cavo VGA.
Premete il tasto 已 per spegnere il proietto prima di realizzare la connessione. Dopo averlo collegato, premete il tasto 已 per accendere I'unita e I'indicatore si accendera in VERDE.
Premete il tasting e / SOURCE per selezionare la modalità VGA e il video del dispositivo VGA apparirá nelle schermo del proiettre. Premete il tasting e per spegnere l'unità.

Consultate la seguente tabella per adattare il segnale di uscita del computer

Tipo	Risoluzione		Frequenza	Campo di frequenza
PC	VGA	640x480	31.5	60
			34.7	70
			37.9	72
			37.5	75
	SVGA	800x600	31.4	50
			35.1	56
			37.9	60
			46.6	70
			48.1	72
			46.9	75
	XGA	1024x768	40.3	50
			48.4	60
			56.5	70

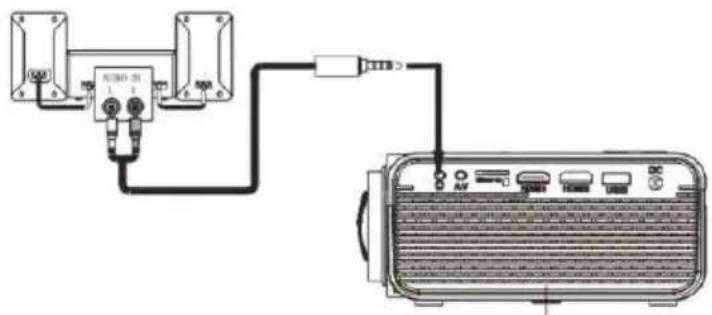

Connessione dell'uscita audio:

Seguite leindicazioni della imaggine seguente per collegare il cavo audio e il dispositivo.

Amplificatore

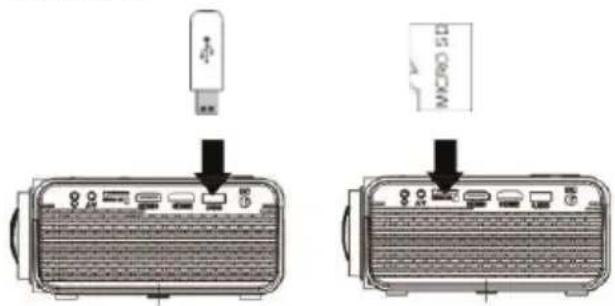

Installazione del dispositivo USB e della schedà Micro SD "TF"

Seguite leindicazioni dell'imagine per installare la USB e la scheda TF. Spegnete I'unita prima di installare la USB o la scheda TF.

Uso della schedaf TF e del riproduktore USB (Riproduktore multimediae)

Installazione del dispositivo USB/scheda TF:
I. Spegnete I'unita prima di installare il dispositivo USB/la scheda TF.
2. Installate il dispositivo USB nella porta USB.
3. Dopo averlo collegato, premete il tasto per accendere l'unita e l'indicatore si illuminera di VERDE.
4. Premete il tasto E / SOURCE e usate i tasti per cercare la modalita RIPRODUTTORE MULTIMEDIALE.
5. Dopo averlo selezionato, usate i tasti per cercare l'icona di MUSICA/FOTO/FILM e pre mete il tasto per entrare in questa opzione. Se necessario, usate il tasto per selezionare la scheda TF o l'USB e premete il tasto OK 6. Usate i tasti per cercare il file corretto e premete OK per averre un'anteprima della riproduzione del file. Premete il tasto dell'unita o il tasto del telecomando per avviare la riproduzione.
7. Premete laevanzrare piu rapidamente o riawolgere.
8. Premete I pancercare il prossimo file o quello precedente
9.Durante la riproduzione, premete per mettere in pausa, e premetelo di nuovo per riprendere la riproduzione. NOTE: Prima di togliere il dispositivo USB/la scheda TF premete PRIMA per spegnere l'unita.

Uso del Menu Proiettre 1.0

Premete il tasto per entrare nel menu Proiettre. Premete di nuovo per tornare indietro.

Usate i tasti per selezionare le opzioni in modo manuale.

Questo menu apparirà nella parte superiore destra dello schermo.

II Menu Proiettre 2.0

Premete il tasto per entrare nel menu Proiettre. Premete di nuovo per tornare indietro.

Usate i tasti per selezionare le opzioni in modo manuale Questo menu apparirà nella parte superiore destra dello schermo

Modalità Suono

Selezionate Musica, Film, Utente (personalizzato). Sport o Standard.

Alti, Bassi

Stabilite la Modalità Suono in "Utente" per modificare queste impostazioni

Equilibrio

Regolate l'equilibrio dell'audio.

Audio surround

Accendete o spegnete l'audio surround.

Modalità	Standard
Immagine	50
Contrasto	50
Luminosità	50
Intensità	50
Colore	50
Temp. di colore
Rapporto d'aspetto
Riduzione del rumore

Modality Suono	Standard
Altì	50
Bassi	50
Equilibrio	0
Volume Auto	Spento
Audio surround	Spento

Modalità Suono - Utente	Parametro
Alti	0-100
Bassi	0-100

Uso del Menu Proiettre 3.0

Premete il tastinge per entrare nel menu Proiettore. Premete di nuovo per tornare indietro. Usate i tasti per selezionare le opzioni in modo manuale. Questo menù apparirà nella parte superiore destra dello schermo.

Uso del Menu Proiettre 4.0

Premete il tasto per entrare nel menu Proiettre. Premete di nuovo per tornare indietro. Usate i tasti per selezionare le opzioni in modo manuale. Questo menù apparirà nella parte superiore destra dello schermo.

Politica di garanzia

Questo prodotto è garantito per 2 anni alla data di acquisso. Quando hai un problema che non puoi risolverve, devi accedere al site www.prixton.com e fare clc sull'opzione di contatto per inviardi il suo modulo di assistenza.

Le caratteristiche tecniche ed elettriche qui riportate corrispondono alle unità tipiche e possono essere modificata perché preavviso per migliorare le qualità del dispositivo.

Dichiarazione di conformità UE amplificata

Con la presente, La Trastienda Digital SL come proprietaria del marchio commerciale Prixton, situata presso Avenida Cervantes 49, modulo 25, Basauri 48970, Bizkaia, dichiarare che il tipo di apparecchiatura radioelettrica che si在哪 tra qui di seguito:

MARCA	MODELLO DESCRIZIONE	CATEGORIES
PRIXTON	LUMÈRE	PROJECTOR

È conforme alla Direttiva 2014/53/UE del Parlamento Europeo e della commissione del 16 aprile 2014.

Il testo completo della dichiarazione di conformità UE è disponibile a questo indirizzo web: www.prixton.com

LA TRASTIENDA DIGITAL
